公開番号2025073915
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023185101
出願日2023-10-27
発明の名称画像読取装置および記録装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04N 1/00 20060101AFI20250502BHJP(電気通信技術)
要約【課題】大判サイズの原稿の読取品質を向上させる画像読取装置を提供する。
【解決手段】本発明の画像読取装置は、原稿を搬送方向に搬送する第1搬送ローラと、前記搬送方向において前記第1搬送ローラの下流に配され原稿を読み取る第1センサユニットと、前記第1センサユニットの下流に配され原稿を読み取る第2センサユニットと、前記搬送方向において前記第2センサユニットの下流に配され原稿を搬送する第2搬送ローラと、を備える画像読取装置であって、前記搬送方向において前記第1搬送ローラと前記第2搬送ローラとの間に配され、原稿を搬送する中間ローラと、を備え、前記第2搬送ローラによる搬送速度は前記第1搬送ローラによる搬送速度より大きく、前記中間ローラによる搬送速度は前記第1搬送ローラによる搬送速度以上でかつ前記第2搬送ローラによる搬送速度より小さいことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
原稿を搬送方向に搬送する第１搬送ローラと、
前記搬送方向において前記第１搬送ローラの下流に配され原稿を読み取る第１センサユニットと、
前記第１センサユニットの下流に配され原稿を読み取る第２センサユニットと、
前記搬送方向において前記第２センサユニットの下流に配され原稿を搬送する第２搬送ローラと、を備える画像読取装置であって、
前記搬送方向において前記第１搬送ローラと前記第２搬送ローラとの間に配され、原稿を搬送する中間ローラと、を備え、
前記第２搬送ローラによる搬送速度は前記第１搬送ローラによる搬送速度より大きく、前記中間ローラによる搬送速度は前記第１搬送ローラによる搬送速度以上でかつ前記第２搬送ローラによる搬送速度より小さいことを特徴とする画像読取装置。
続きを表示（約 810 文字）【請求項２】
前記中間ローラは、搬送方向において前記第２センサユニットと重複する位置に配されることを特徴とする請求項１に記載の画像読取装置。
【請求項３】
前記中間ローラと前記第１搬送ローラは、同じ搬送速度であることを特徴とする請求項２に記載の画像読取装置。
【請求項４】
前記中間ローラの搬送速度は、前記第１搬送ローラの搬送速度より大きくかつ前記第２搬送ローラの搬送速度より小さいことを特徴とする請求項２に記載の画像読取装置。
【請求項５】
前記搬送方向において、前記中間ローラが原稿を挟持する挟持位置は、前記第２センサユニットによる読取位置より上流側であることを特徴とする請求項２に記載の画像読取装置。
【請求項６】
前記搬送方向に対して、前記挟持位置と前記読取位置の距離は、原稿の後端の余白領域以下であることを特徴とする請求項５に記載の画像読取装置。
【請求項７】
前記第２センサユニットは、原稿の幅方向に複数配され、前記中間ローラは、前記第２センサユニットの間に配されていることを特徴とする請求項２に記載の画像読取装置。
【請求項８】
前記搬送方向において、前記第１センサユニットと重複する位置に配され、原稿を搬送する第２中間ローラを備えることを特徴とする請求項２に記載の画像読取装置。
【請求項９】
前記第２中間ローラは、原稿の幅方向に複数配され、前記第２センサユニットは、前記第２中間ローラの間に配されていることを特徴とする請求項８に記載の画像読取装置。
【請求項１０】
前記第２搬送ローラおよび前記中間ローラに掛け回された第１ベルトと、
前記第１ベルトを駆動する駆動モータと、を備えることを特徴とする請求項３に記載の画像読取装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、原稿を搬送して画像を読み取る画像読取装置および記録装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、Ａ０、Ａ１のような大判サイズの原稿を搬送しながら画像を読み取る画像読取装置が記載されている。画像を読み取るラインセンサは搬送方向において２列の読取位置で千鳥状に配置されている。一方、原稿を搬送する駆動ローラは、２列の読取位置でラインセンサと逆位相で千鳥状に配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２０３８４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような構成で搬送方向における２列の駆動ローラが同じ速度で原稿を搬送する場合、原稿に撓みが生じる場合がある。原稿に撓みが生じると読み取った画像の品質が低下することになる。
【課題を解決するための手段】
【０００５】
本発明の画像読取装置は、原稿を搬送方向に搬送する第１搬送ローラと、前記搬送方向において前記第１搬送ローラの下流に配され原稿を読み取る第１センサユニットと、前記第１センサユニットの下流に配され原稿を読み取る第２センサユニットと、前記搬送方向において前記第２センサユニットの下流に配され原稿を搬送する第２搬送ローラと、を備える画像読取装置であって、前記搬送方向において前記第１搬送ローラと前記第２搬送ローラとの間に配され、原稿を搬送する中間ローラと、を備え、前記第２搬送ローラによる搬送速度は前記第１搬送ローラによる搬送速度より大きく、前記中間ローラによる搬送速度は前記第１搬送ローラによる搬送速度以上でかつ前記第２搬送ローラによる搬送速度より小さいことを特徴とする。
【発明の効果】
【０００６】
本発明による大判サイズの原稿の読取品質を向上させる画像読取装置を提供できる。
【図面の簡単な説明】
【０００７】
シートフィード方式のスキャナの斜視図である。

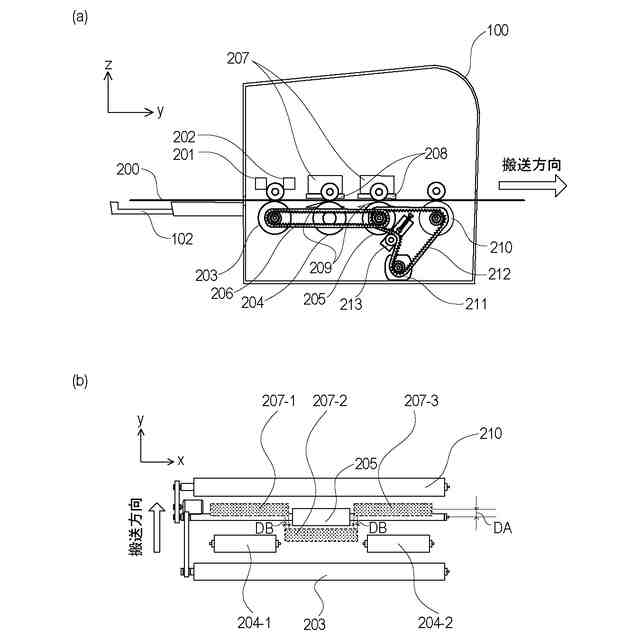

画像読取装置の構成を示す図である。

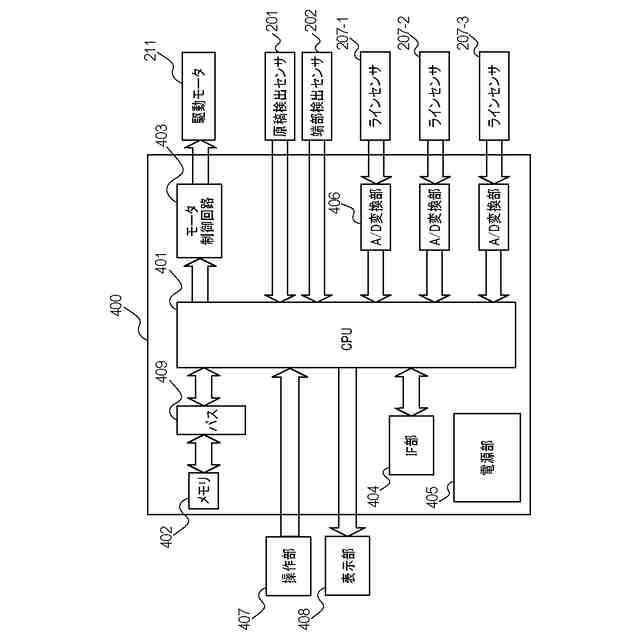

画像読取装置のハードウェア構成を示すブロック図である。

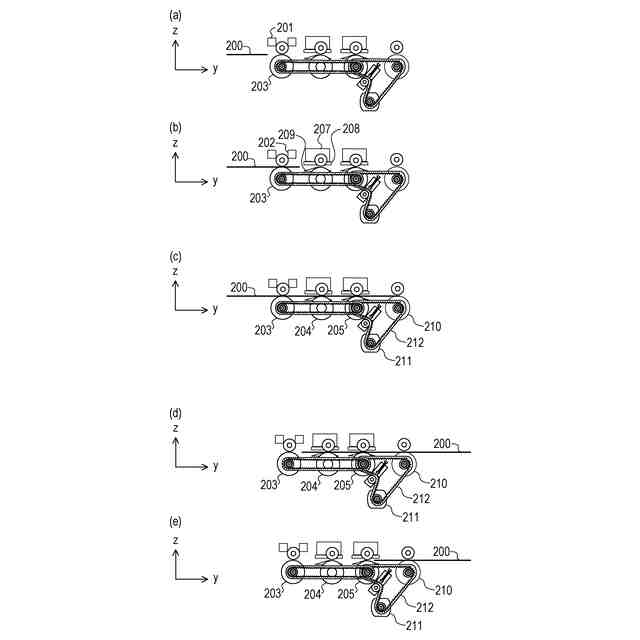

画像読取装置における原稿の搬送状態を示す図である。

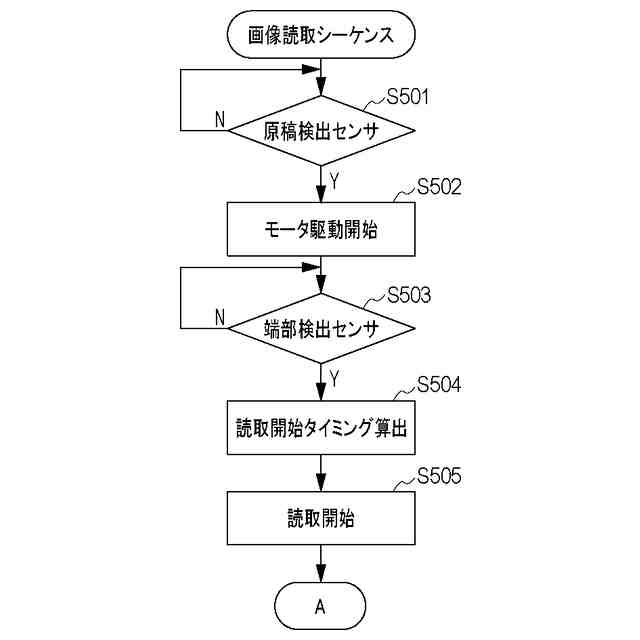

画像の読み取り開始前のシーケンスを示すフローチャート図である。

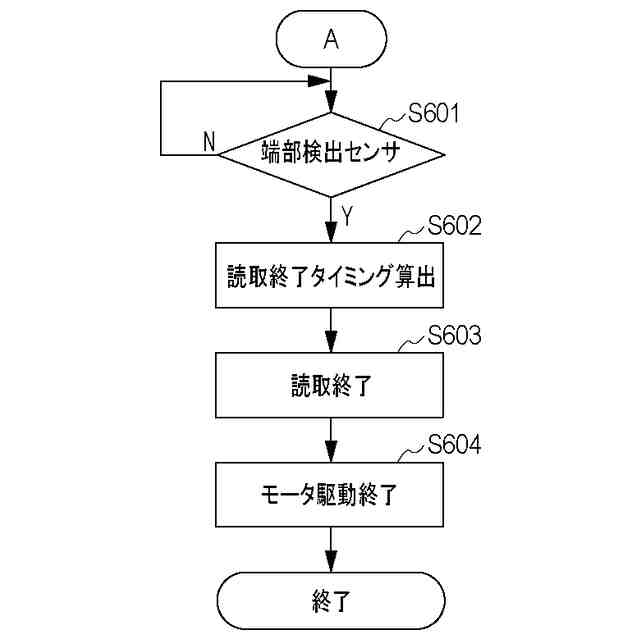

画像の読み取り開始後のシーケンスを示すフローチャート図である。
【発明を実施するための形態】
【０００８】
以下に図面を参照して、この発明を実施するための形態を、実施例に基づいて説明する。なお、この実施の形態に記載されている構成部品の寸法、材質、形状それらの相対配置などは、発明が適用される装置の構成や各種条件により適宜変更されるべきものである。すなわち、この発明の範囲を以下の実施の形態に限定する趣旨のものではない。
【０００９】
＜第１の実施例＞
（画像読取装置の構成）

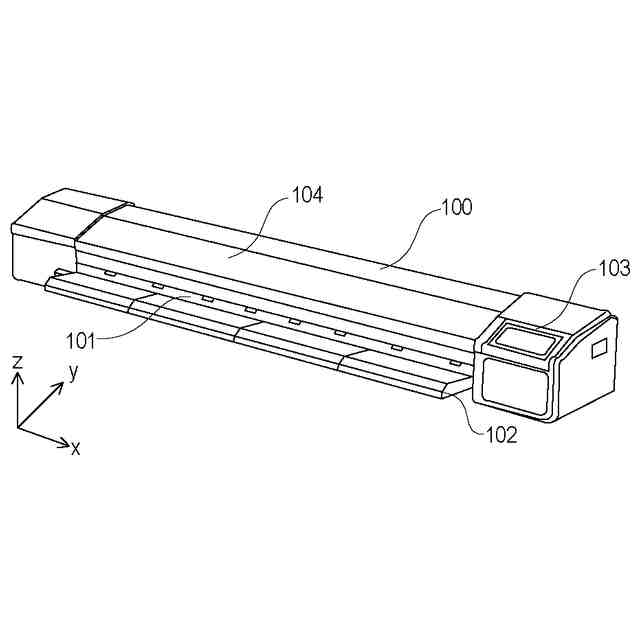

図１は、原稿を搬送しながら画像を読み取るシートフィード方式のスキャナ１００の斜視図である。画像読取装置であるスキャナ１００は、正面側に原稿２００を供給する供給口１０１および原稿２００を載置する供給台１０２を備える。ユーザは原稿２００の中央部が供給口１０１の中央に位置するように原稿２００の先端部を供給台１０２に載せる。次に、ユーザは供給台１０２の上で原稿２００を搬送方向に滑らせながら供給口１０１に挿入する。なお、供給口１０１は、読み取り可能な原稿２００の幅方向に対し挿入時の位置ずれや傾きをある程度許容している。
【００１０】
スキャナ１００の上面には回動式の上カバー１０４が筺体に備えられている。ユーザは、上カバー１０４を上方に開けることで搬送路および読取部にアクセスできる。スキャナ１００は、筺体の上面で原稿２００の幅方向における上カバー１０４の外側に操作部・表示部１０３を有する。操作部・表示部１０３は、後述の操作部４０７と表示部４０８に分かれていても良い。操作部・表示部１０３は、物理キー、タッチパネル、ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙＰａｎｅｌ（以下、ＬＣＤ）等で構成される。ユーザは、操作部４０７によって読取条件を設定でき、表示部４０８によって装置の状態を確認できる。なお、座標系は、図１に示すように原稿の幅方向をｘ方向、原稿の搬送方向をｙ方向、上下方向をｚ方向としている。
（【００１１】以降は省略されています）
