公開番号2025074883
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185978
出願日2023-10-30
発明の名称粘性内容物用二重容器
出願人株式会社吉野工業所
代理人個人
主分類B65D 47/06 20060101AFI20250507BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】操作時の香り立ちが良い粘性内容物用二重容器を提供する。
【解決手段】口頸部5を有する外容器4、及び、この外容器4の内部に配備され、粘性内容物の吐出に伴い減容可能に形成された内容器8とからなる二重容器体2と、前記口頸部5に装着され、かつ、前記内容器8の内部に連通する吐出口41を有する縦方向の吐出路Pを備える吐出部材10とを具備する。前記吐出路Pの周方向の一部において、その吐出路Pの内面から、当該吐出路Pを通過する前記粘性内容物の表面に吐出方向Zに沿ったスリットsを穿開するための穿開用突起42を突設させた。
【選択図】図1
特許請求の範囲【請求項１】
口頸部(５)を有する外容器(４)、及び、この外容器(４)の内部に配備され、粘性内容物の吐出に伴い減容可能に形成された内容器(８)からなる二重容器体(２)と、
前記口頸部(５)に装着され、かつ、前記内容器(８)の内部に連通する吐出口(４１)を有する縦方向の吐出路(Ｐ)を備える吐出部材(１０)と、を具備し、
前記吐出路(Ｐ)の周方向の一部において、その吐出路(Ｐ)の内面から、当該吐出路(Ｐ)を通過する前記粘性内容物の表面に吐出方向(Ｚ)に沿ったスリット(ｓ)を穿開するための穿開用突起(４２)を突設させたことを特徴とする、粘性内容物用二重容器。
続きを表示（約 610 文字）【請求項２】
前記吐出部材(１０)は、前記口頸部(５)に打栓した中栓(１２)と、この中栓(１２)を覆って前記口頸部(５)に外嵌され、前記外容器(４)及び前記内容器(８)の間に外気を導入するための外気導入孔(３６)を有するキャップ本体(３０)と、前記中栓(１２)に支持され、前記外気導入孔(３６)を開閉する弁体(２２)とを備え、
前記吐出路(Ｐ)は、前記中栓(１２)を開通する下側吐出筒(２０)と、前記キャップ本体(３０)に貫設させた、前記下側吐出筒(２０)より小径の上側吐出筒(４０)とからなり、前記穿開用突起(４２)は前記上側吐出筒(４０)に付設したことを特徴とする請求項１に記載の粘性内容物用二重容器。
【請求項３】
前記穿開用突起(４２)は、下側に刃先(ｔ)を有することを特徴とする請求項１又は請求項２に記載の粘性内容物用二重容器。
【請求項４】
前記穿開用突起(４２)として、前記吐出路(Ｐ)の内面から、下側に前記刃先(ｔ)を有する複数の分断用突部を突設させ、これら突部の先端部同士を相互に連設させたことを特徴とする、請求項３に記載の粘性内容物用二重容器。
【請求項５】

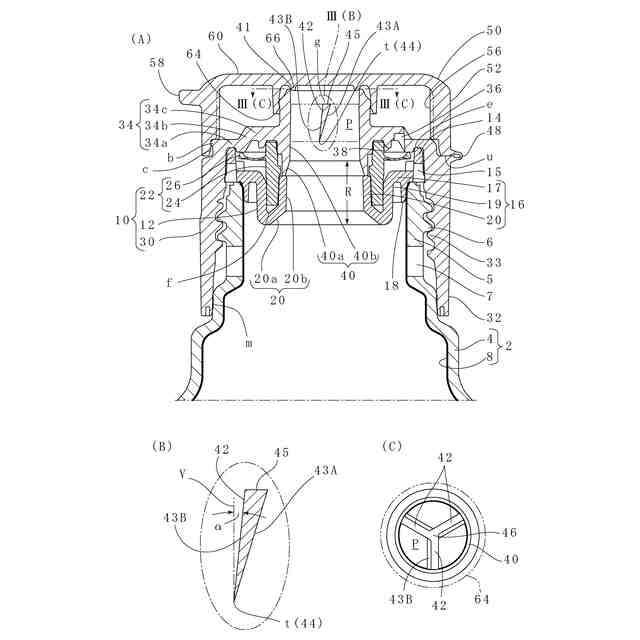

前記穿開用突起(４２)は、突設方向から見て、前記吐出路(Ｐ)の流路方向(Ｖ)に対して傾斜する方向に長い刃体を有する切開刃であることを特徴とする請求項３に記載の粘性内容物用二重容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘性内容物用の二重容器、特に芳香性を有するワサビなどの収容に適した二重容器に関する。なお、二重容器は、減容可能な内容器が外容器に対して剥離可能に積層された容器（いわゆるデラミネーション容器）を含む。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
外容器の口頸部に外嵌させたキャップ本体の頂壁に注出口を開口させ、この注出口を内容器の内部に連通させるとともに吐出弁を内蔵する吐出路を備えたデラミネーション容器が知られている（特許文献１）。
また二重容器ではないが、練りからしや練りワサビなどの内容物を収納した容器体の口部から、胴部の圧搾により前記内容物を押し出すチューブ容器が知られている（特許文献２の段落０００２参照）。前述の口部は単に吐出孔を開口させただけの構造である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１０５１３１
特開２００２－１９３２８３
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ワサビなどの香りのよい内容物に関しては、容器から吐出する際に香りを楽しみたいという要請があるが、特許文献１～２はこの要請に十分応えることができなかった。
【０００５】
本発明の目的は操作時の香り立ちが良い粘性内容物用二重容器を提供することである。
【課題を解決するための手段】
【０００６】
第１の手段は、口頸部５を有する外容器４、及び、この外容器４の内部に配備され、粘性内容物の吐出に伴い減容可能に形成された内容器８からなる二重容器体２と、
前記口頸部５に装着され、かつ、前記内容器８の内部に連通する吐出口４１を有する縦方向の吐出路Ｐを備える吐出部材１０と、を具備し、
前記吐出路Ｐの周方向の一部において、その吐出路Ｐの内面から、当該吐出路Ｐを通過する前記粘性内容物の表面に吐出方向Ｚに沿ったスリットｓを穿開するための穿開用突起４２を突設させた。
【０００７】

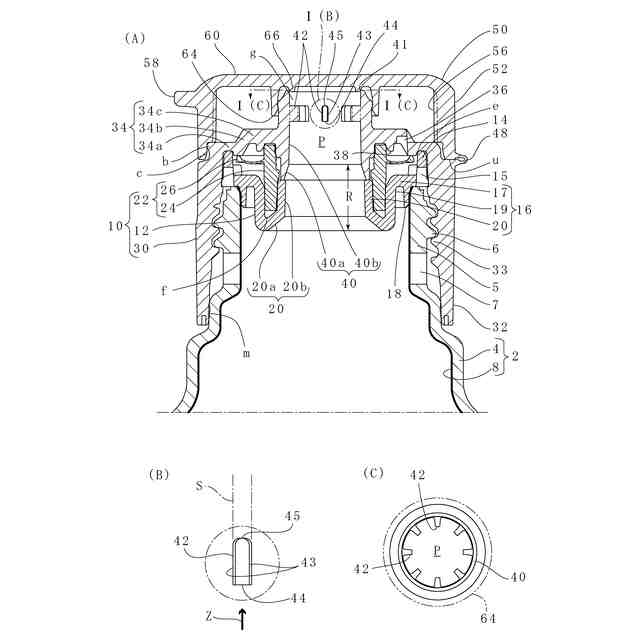

本手段では、図１（Ａ）、図２（Ａ）、及び図３（Ａ）に示す如く、口頸部５を有する外容器４の内部に減容可能な内容器８を配備させた二重容器体２と、前記口頸部５に装着された、縦方向の吐出路Ｐを備える吐出部材１０とを具備する。
この構造によれば、粘性内容物の吐出に伴って内容器が減容する二重容器体を使用することにより、内容器８の内部への外気の進入を無くして、品質の維持（例えば粘性内容物の香味の保持）が図られる。
また本手段では、前記吐出路Ｐの周方向の一部において、その吐出路Ｐの内面から穿開用突起４２を突設させた。この穿開用突起４２は、前記吐出路Ｐを通過する前記粘性内容物の表面に吐出方向Ｚに沿ったスリットｓを穿開するためのものである。
この構造によれば、当該吐出路Ｐを通過する粘性内容物の表面に、図１（Ｂ）に想像線で示すスリットｓを穿開することにより、粘性内容物の表面積を増大させ、粘性内容物の香りを効率的に引き出すことができる。
【０００８】
第２の手段は、第１の手段を有し、かつ前記吐出部材１０は、前記口頸部５に打栓した中栓１２と、この中栓１２を覆って前記口頸部５に外嵌され、前記外容器４及び前記内容器８の間に外気を導入するための外気導入孔３６を有するキャップ本体３０と、前記中栓１２に支持され、前記外気導入孔３６を開閉する弁体２２とを備え、
前記吐出路Ｐは、前記中栓１２を開通する下側吐出筒２０と、前記キャップ本体３０に貫設させた、前記下側吐出筒２０より小径の上側吐出筒４０とからなり、前記穿開用突起４２は前記上側吐出筒４０に付設した。
【０００９】
本手段の二重容器は、基本的な構造として、図１（Ａ）、図２（Ａ）、及び図３（Ａ）に示す如く、前記吐出部材１０を、前記口頸部５に打栓した中栓１２と、前記口頸部５に外嵌され、外容器４及び内容器８の間に外気を導入するための外気導入孔３６を有するキャップ本体３０と、前記中栓によって支持され、前記外気導入孔３６を開閉する弁体２２とで構成している。
この構成によれば、外気の導入により二重容器体２内の負圧が解消されるため、吐出終了時に吐出路Ｐ内にある粘性内容物がそのまま残留するので、この残留物によって、シール性が担保され、内容器８内の粘性内容物の香味などの品質が保持される。
そして、本手段においては、前記吐出路Ｐは、前記中栓１２を開通する下側吐出筒２０と、前記キャップ本体３０に貫設させた上側吐出筒４０とからなり、この上側吐出筒４０は前記下側吐出筒２０より小径である。
また、前記穿開用突起４２は上側吐出筒４０に付設され、上側吐出筒４０を通過する粘性内容物に食い込むことで、その表面にスリットｓを穿開するように構成されている。
この構造によれば、吐出操作の終了後、穿開用突起４２が食い込んだ状態で粘性内容物が前述の吐出路Ｐ内に保持されるので、良好なシール性が得られる。
【００１０】

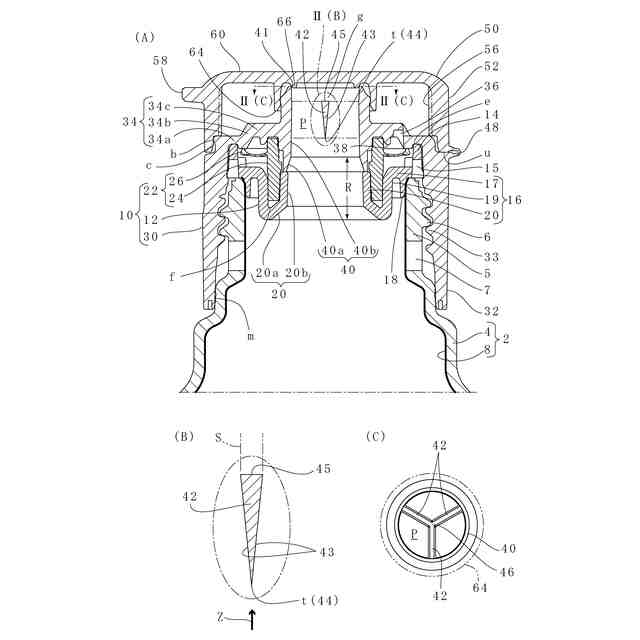

第３の手段は、第１の手段又は第２の手段を有し、かつ前記穿開用突起４２は、下側に刃先ｔを有する。
（【００１１】以降は省略されています）
