公開番号2025074951
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024174696
出願日2024-10-04
発明の名称現像装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 15/09 20060101AFI20250507BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像不良の発生を抑制すること。
【解決手段】第2回転体の外周面に対する法線方向における第2搬送極の磁束密度の最大値の絶対値をMAとし、第2搬送極の磁束密度が最大となる第2回転体の外周面上の位置を点Aとする。また、第1回転体の外周面に対する法線方向における第1搬送極の磁束密度の最大値の絶対値をMBとし、第1搬送極の磁束密度が最大となる第1回転体の外周面上の位置を点Bとする。また、第1回転体の外周面に対する法線方向における受渡極の磁束密度の最大値の絶対値をMCとし、受渡極の磁束密度が最大となる第1回転体の外周面上の位置を点Cとする。また、点Aと点Bとの直線距離をL1とし、点Aと点Cとの直線距離をL2とし、点Aと点Bを結ぶ直線ABと、点Aと点Cを結ぶ直線ACと、がなす角度をθとする。この場合、MB/L1²≦(MC/L2²)×cosθを満たす。

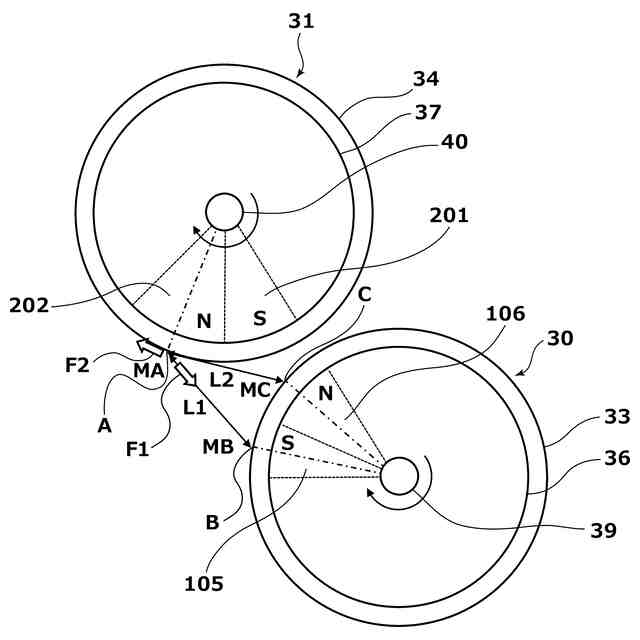

【選択図】図7
特許請求の範囲【請求項１】
トナーとキャリアを含む現像剤を収容する現像容器と、
前記現像容器に収容された前記現像剤が供給される第１回転体であって、像担持体に形成された静電潜像を現像する第１現像位置に前記現像剤を担持搬送する第１回転体と、
前記第１回転体の内部に非回転に固定して配置された第１マグネットであって、前記第１現像位置において前記像担持体に対向して配置された第１現像極と、前記第１回転体の回転方向に関して前記第１現像極よりも下流に配置された受渡極と、前記第１回転体の回転方向に関して受渡極よりも上流に前記受渡極と隣り合って配置され且つ前記受渡極とは異極である第１搬送極と、を有する第１マグネットと、
前記第１回転体に対向して配置され、且つ、前記第１マグネットが発生する磁界により前記第１回転体から前記現像剤が受け渡される第２回転体であって、前記静電潜像を現像する第２現像位置に前記現像剤を担持搬送する第２回転体と、

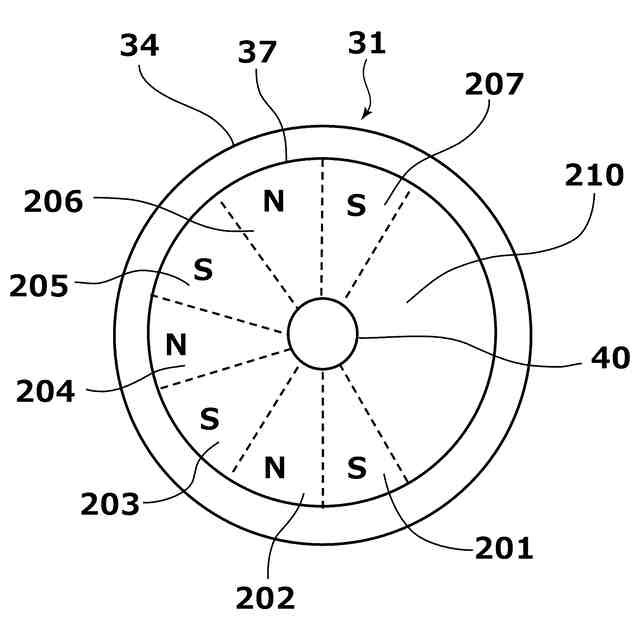

前記第２回転体の内部に非回転に固定して配置された第２マグネットであって、前記第２現像位置において前記像担持体に対向して配置された第２現像極と、前記第２回転体の回転方向に関して前記第２現像極よりも上流に配置され且つ前記受渡極とは異極である受取極と、前記第２回転体の回転方向に関して前記受取極よりも下流に前記受取極と隣り合って配置され且つ前記受取極とは異極である第２搬送極と、を含む複数の磁極を有する第２マグネットと、
を備え、
前記第２回転体の外表面において前記第２回転体が前記第１回転体に最も近接する位置での前記第２回転体の回転方向は、前記第１回転体の外表面において前記第１回転体が前記第２回転体に最も近接する位置での前記第１回転体の回転方向とは逆であり、
前記受取極は、前記第２マグネットが有する前記複数の磁極のうち前記受渡極に最も近接して配置された磁極であり、

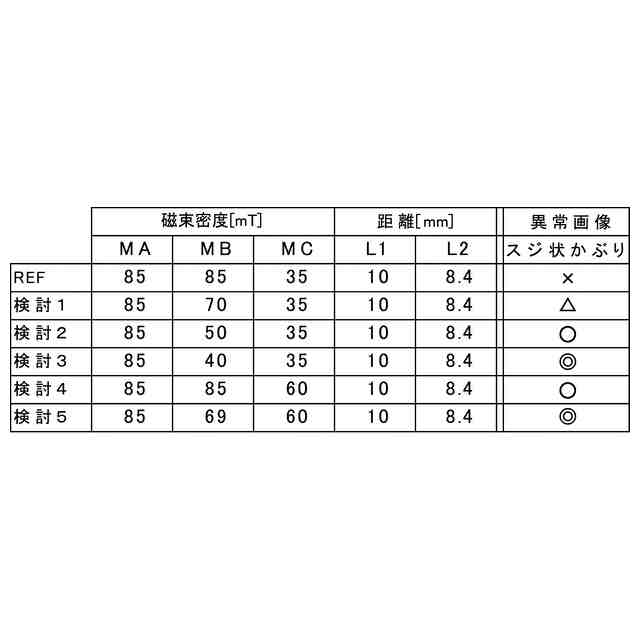

前記第２回転体の外周面に対する法線方向における前記第２搬送極の磁束密度の最大値の絶対値をＭＡとし、
前記第２回転体の外周面に対する法線方向における前記第２搬送極の磁束密度が最大となる前記第２回転体の外周面上の位置を点Ａとし、
前記第１回転体の外周面に対する法線方向における前記第１搬送極の磁束密度の最大値の絶対値をＭＢとし、
前記第１回転体の外周面に対する法線方向における前記第１搬送極の磁束密度が最大となる前記第１回転体の外周面上の位置を点Ｂとし、
前記第１回転体の外周面に対する法線方向における前記受渡極の磁束密度の最大値の絶対値をＭＣとし、
前記第１回転体の外周面に対する法線方向における前記受渡極の磁束密度が最大となる前記第１回転体の外周面上の位置を点Ｃとし、
前記点Ａと前記点Ｂとの直線距離をＬ１とし、
前記点Ａと前記点Ｃとの直線距離をＬ２とし、

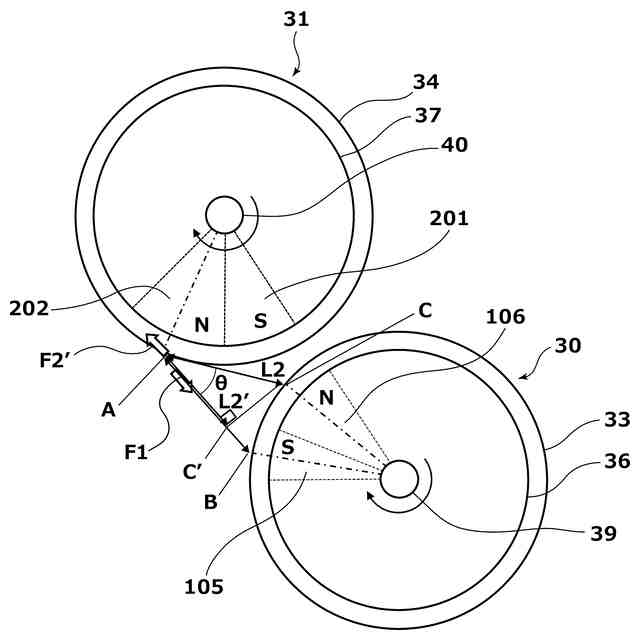

前記点Ａと前記点Ｂを結ぶ直線ＡＢと、前記点Ａと前記点Ｃを結ぶ直線ＡＣと、がなす角度をθとした場合、
ＭＢ／Ｌ１
２
≦（ＭＣ／Ｌ２
２
）×ｃｏｓθ
を満たすことを特徴とする現像装置。
続きを表示（約 840 文字）【請求項２】
ＭＡ≧ＭＢ＞ＭＣ
を更に満たすことを特徴とする請求項１に記載の現像装置。
【請求項３】
前記第２回転体の外周面に対する法線方向における前記受取極の磁束密度の最大値の絶対値をＭＤとした場合、
ＭＣ≦ＭＤ
を更に満たすことを特徴とする請求項１に記載の現像装置。
【請求項４】
前記第２回転体の外周面に対する法線方向における前記受取極の磁束密度の最大値の絶対値をＭＤとした場合、
ＭＣ＜ＭＤ
を更に満たすことを特徴とする請求項１に記載の現像装置。
【請求項５】
Ｌ１＞Ｌ２
を更に満たすことを特徴とする請求項１に記載の現像装置。
【請求項６】
前記第２回転体の外周面に対する法線方向における前記受取極の磁束密度の最大値の絶対値をＭＤとし、
前記第２回転体の外周面に対する法線方向における前記受取極の磁束密度が最大となる前記第２回転体の外周面上の位置を点Ｄとし、
前記点Ｂと前記点Ｄとの直線距離をＬ３とし、
前記点Ａと前記点Ｂを結ぶ直線ＡＢと、前記点Ｂと前記点Ｄを結ぶ直線ＢＤと、がなす角度をθ´とした場合、
ＭＡ／Ｌ１
２
≦（ＭＤ／Ｌ３
２
）×ｃｏｓθ´
を更に満たすことを特徴とする請求項１に記載の現像装置。
【請求項７】
ＭＢ≧ＭＡ＞ＭＤ
を更に満たすことを特徴とする請求項６に記載の現像装置。
【請求項８】
ＭＤ≦ＭＡ
を更に満たすことを特徴とする請求項６に記載の現像装置。
【請求項９】
ＭＤ＜ＭＡ
を更に満たすことを特徴とする請求項６に記載の現像装置。
【請求項１０】
Ｌ１＞Ｌ３
を更に満たすことを特徴とする請求項６に記載の現像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

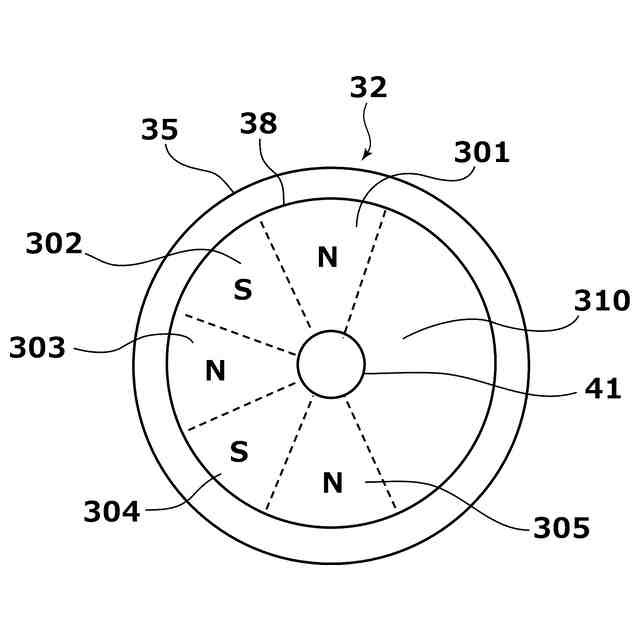

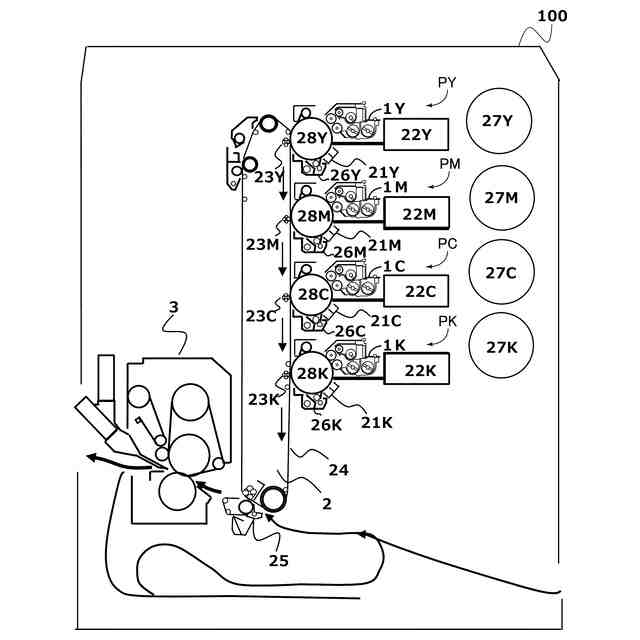

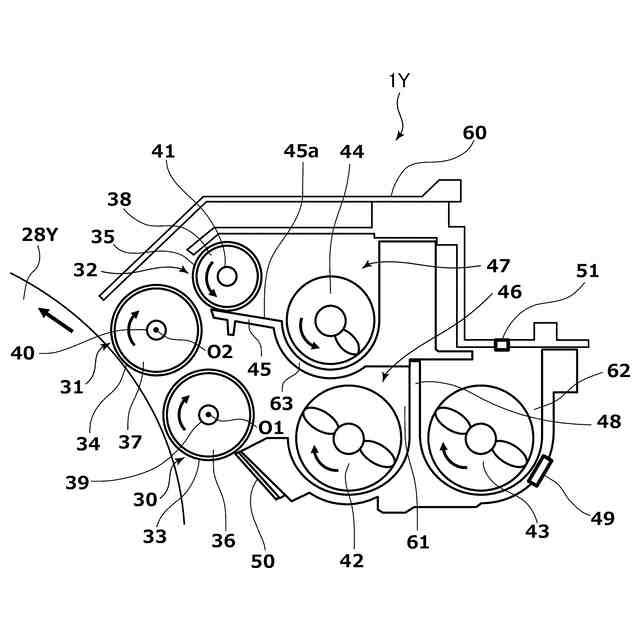

本発明は、像担持体上に形成された静電潜像を現像剤により現像する現像装置に関する。
続きを表示（約 5,000 文字）【背景技術】
【０００２】
現像装置として、像担持体上に形成された静電潜像を現像剤により現像する現像ローラを、像担持体の回転方向に関して２本並べて配置した構成が提案されている（特許文献１）。特許文献１に記載された現像装置では、２本の現像ローラのうち、鉛直方向下方にある第１現像ローラに供給部から現像剤が供給され、鉛直方向上方にある第２現像ローラは下方にある第１現像ローラから現像剤が受け渡される構成となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２５４１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のように、第１現像ローラから鉛直方向上方にある第２現像ローラに現像剤を受け渡す構成の場合、第１現像ローラ内に配置された第１磁石が有する受渡極と、第２現像ローラ内に配置された第２磁石が有する受取極との間で形成される磁界によって、現像剤の受け渡しが行われる。受渡極は、受取極と逆極性である。このような構成では、第２現像ローラの回転方向が、第１現像ローラと対向する位置において第１現像ローラと逆方向であるとすると、受渡極の上流側に隣接する第１磁極は、受取極の下流に隣接する第２磁極と逆極性となる。このため、第１磁極と第２磁極との間には、現像剤をそれぞれのローラに引き付ける磁界が発生する。
【０００５】
このように第１磁極と第２磁極との間で現像剤を引き付ける磁界が発生すると、この磁界によって、第１磁極と第２磁極との間で現像剤の移動が発生する虞がある。そして、第１磁極と第２磁極との間で現像剤の移動が生じると、移動している現像剤が浮遊し、第１現像ローラ及び第２現像ローラ近傍にある像担持体に付着する虞がある。このように像担持体に現像剤が付着してしまうと、出力画像上に縦スジ状のかぶりが発生するなどの画像不良が生じる。
【０００６】
本発明は、画像不良の発生を抑制することが可能な現像装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、トナーとキャリアを含む現像剤を収容する現像容器と、前記現像容器に収容された前記現像剤が供給される第１回転体であって、像担持体に形成された静電潜像を現像する第１現像位置に前記現像剤を担持搬送する第１回転体と、前記第１回転体の内部に非回転に固定して配置された第１マグネットであって、前記第１現像位置において前記像担持体に対向して配置された第１現像極と、前記第１回転体の回転方向に関して前記第１現像極よりも下流に配置された受渡極と、前記第１回転体の回転方向に関して受渡極よりも上流に前記受渡極と隣り合って配置され且つ前記受渡極とは異極である第１搬送極と、を有する第１マグネットと、前記第１回転体に対向して配置され、且つ、前記第１マグネットが発生する磁界により前記第１回転体から前記現像剤が受け渡される第２回転体であって、前記静電潜像を現像する第２現像位置に前記現像剤を担持搬送する第２回転体と、前記第２回転体の内部に非回転に固定して配置された第２マグネットであって、前記第２現像位置において前記像担持体に対向して配置された第２現像極と、前記第２回転体の回転方向に関して前記第２現像極よりも上流に配置され且つ前記受渡極とは異極である受取極と、前記第２回転体の回転方向に関して前記受取極よりも下流に前記受取極と隣り合って配置され且つ前記受取極とは異極である第２搬送極と、を含む複数の磁極を有する第２マグネットと、を備え、前記第２回転体の外表面において前記第２回転体が前記第１回転体に最も近接する位置での前記第２回転体の回転方向は、前記第１回転体の外表面において前記第１回転体が前記第２回転体に最も近接する位置での前記第１回転体の回転方向とは逆であり、前記受取極は、前記第２マグネットが有する前記複数の磁極のうち前記受渡極に最も近接して配置された磁極であり、前記第２回転体の外周面に対する法線方向における前記第２搬送極の磁束密度の最大値の絶対値をＭＡとし、前記第２回転体の外周面に対する法線方向における前記第２搬送極の磁束密度が最大となる前記第２回転体の外周面上の位置を点Ａとし、前記第１回転体の外周面に対する法線方向における前記第１搬送極の磁束密度の最大値の絶対値をＭＢとし、前記第１回転体の外周面に対する法線方向における前記第１搬送極の磁束密度が最大となる前記第１回転体の外周面上の位置を点Ｂとし、前記第１回転体の外周面に対する法線方向における前記受渡極の磁束密度の最大値の絶対値をＭＣとし、前記第１回転体の外周面に対する法線方向における前記受渡極の磁束密度が最大となる前記第１回転体の外周面上の位置を点Ｃとし、前記点Ａと前記点Ｂとの直線距離をＬ１とし、前記点Ａと前記点Ｃとの直線距離をＬ２とし、前記点Ａと前記点Ｂを結ぶ直線ＡＢと、前記点Ａと前記点Ｃを結ぶ直線ＡＣと、がなす角度をθとした場合、ＭＢ／Ｌ１
２
≦（ＭＣ／Ｌ２
２
）×ｃｏｓθを満たすことを特徴とする現像装置である。
【０００８】
本発明の一態様は、トナーとキャリアを含む現像剤を収容する現像容器と、前記現像容器に収容された前記現像剤が供給される第１回転体であって、像担持体に形成された静電潜像を現像する第１現像位置に前記現像剤を担持搬送する第１回転体と、前記第１回転体の内部に非回転に固定して配置された第１マグネットであって、前記第１現像位置において前記像担持体に対向して配置された第１現像極と、前記第１回転体の回転方向に関して前記第１現像極よりも下流に配置された受渡極と、前記第１回転体の回転方向に関して受渡極よりも上流に前記受渡極と隣り合って配置され且つ前記受渡極とは異極である第１搬送極と、を有する第１マグネットと、前記第１回転体に対向して配置され、且つ、前記第１マグネットが発生する磁界により前記第１回転体から前記現像剤が受け渡される第２回転体であって、前記静電潜像を現像する第２現像位置に前記現像剤を担持搬送する第２回転体と、前記第２回転体の内部に非回転に固定して配置された第２マグネットであって、前記第２現像位置において前記像担持体に対向して配置された第２現像極と、前記第２回転体の回転方向に関して前記第２現像極よりも上流に配置され且つ前記受渡極とは異極である受取極と、前記第２回転体の回転方向に関して前記受取極よりも下流に前記受取極と隣り合って配置され且つ前記受取極とは異極である第２搬送極と、を含む複数の磁極を有する第２マグネットと、を備え、前記第２回転体の外表面において前記第２回転体が前記第１回転体に最も近接する位置での前記第２回転体の回転方向は、前記第１回転体の外表面において前記第１回転体が前記第２回転体に最も近接する位置での前記第１回転体の回転方向とは逆であり、前記受取極は、前記第２マグネットが有する前記複数の磁極のうち前記受渡極に最も近接して配置された磁極であり、前記第２回転体の外周面に対する法線方向における前記第２搬送極の磁束密度の最大値の絶対値をＭＡとし、前記第２回転体の外周面に対する法線方向における前記第２搬送極の磁束密度が最大となる前記第２回転体の外周面上の位置を点Ａとし、前記第１回転体の外周面に対する法線方向における前記第１搬送極の磁束密度の最大値の絶対値をＭＢとし、前記第１回転体の外周面に対する法線方向における前記第１搬送極の磁束密度が最大となる前記第１回転体の外周面上の位置を点Ｂとし、前記第２回転体の外周面に対する法線方向における前記受取極の磁束密度の最大値の絶対値をＭＤとし、前記第２回転体の外周面に対する法線方向における前記受取極の磁束密度が最大となる前記第２回転体の外周面上の位置を点Ｄとし、前記点Ａと前記点Ｂとの直線距離をＬ１とし、前記点Ｂと前記点Ｄとの直線距離をＬ３とし、前記点Ａと前記点Ｂを結ぶ直線ＡＢと、前記点Ｂと前記点Ｄを結ぶ直線ＢＤと、がなす角度をθ´とした場合、ＭＡ／Ｌ１
２
≦（ＭＤ／Ｌ３
２
）×ｃｏｓθ´を満たすことを特徴とする現像装置である。
【０００９】
本発明の一態様は、トナーとキャリアを含む現像剤を収容する現像容器と、前記現像容器に収容された前記現像剤が供給される第１回転体であって、像担持体に形成された静電潜像を現像する第１現像位置に前記現像剤を担持搬送する第１回転体と、前記第１回転体の内部に非回転に固定して配置された第１マグネットであって、前記第１現像位置において前記像担持体に対向して配置された第１現像極と、前記第１回転体の回転方向に関して前記第１現像極よりも下流に前記第１現像極と隣り合って配置され且つ前記第１現像極とは異極である受渡極と、を有する第１マグネットと、前記第１回転体に対向して配置され、且つ、前記第１マグネットが発生する磁界により前記第１回転体から前記現像剤が受け渡される第２回転体であって、前記静電潜像を現像する第２現像位置に前記現像剤を担持搬送する第２回転体と、前記第２回転体の内部に非回転に固定して配置された第２マグネットであって、前記第２現像位置において前記像担持体に対向して配置された第２現像極と、前記第２回転体の回転方向に関して前記第２現像極よりも上流に配置され且つ前記受渡極とは異極である受取極と、前記第２回転体の回転方向に関して前記受取極よりも下流に前記受取極と隣り合って配置され且つ前記受取極とは異極である搬送極と、を含む複数の磁極を有する第２マグネットと、を備え、前記第２回転体の外表面において前記第２回転体が前記第１回転体に最も近接する位置での前記第２回転体の回転方向は、前記第１回転体の外表面において前記第１回転体が前記第２回転体に最も近接する位置での前記第１回転体の回転方向とは逆であり、前記受取極は、前記第２マグネットが有する前記複数の磁極のうち前記受渡極に最も近接して配置された磁極であることを特徴とする現像装置である。
【００１０】
本発明の一態様は、トナーとキャリアを含む現像剤を収容する現像容器と、前記現像容器に収容された前記現像剤が供給される第１回転体であって、像担持体に形成された静電潜像を現像する第１現像位置に前記現像剤を担持搬送する第１回転体と、前記第１回転体の内部に非回転に固定して配置された第１マグネットであって、前記第１現像位置において前記像担持体に対向して配置された第１現像極と、前記第１回転体の回転方向に関して前記第１現像極よりも下流に配置された受渡極と、前記第１回転体の回転方向に関して受渡極よりも上流に前記受渡極と隣り合って配置され且つ前記受渡極とは異極である搬送極と、を有する第１マグネットと、前記第１回転体に対向して配置され、且つ、前記第１マグネットが発生する磁界により前記第１回転体から前記現像剤が受け渡される第２回転体であって、前記静電潜像を現像する第２現像位置に前記現像剤を担持搬送する第２回転体と、前記第２回転体の内部に非回転に固定して配置された第２マグネットであって、前記第２現像位置において前記像担持体に対向して配置された第２現像極と、前記第２回転体の回転方向に関して前記第２現像極よりも上流に前記第２現像極と隣り合って配置され且つ前記第２現像極とは異極であり且つ前記受渡極とは異極である受取極と、を含む複数の磁極を有する第２マグネットと、を備え、前記第２回転体の外表面において前記第２回転体が前記第１回転体に最も近接する位置での前記第２回転体の回転方向は、前記第１回転体の外表面において前記第１回転体が前記第２回転体に最も近接する位置での前記第１回転体の回転方向とは逆であり、前記受取極は、前記第２マグネットが有する前記複数の磁極のうち前記受渡極に最も近接して配置された磁極であることを特徴とする現像装置である。
【発明の効果】
（【００１１】以降は省略されています）
