公開番号2025074962
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024186319
出願日2024-10-23
発明の名称電動作業車両
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類B60K 1/04 20190101AFI20250507BHJP(車両一般)
要約【課題】本発明の好適な実施形態は、電動トラクタなどの電動作業車両を提供する。

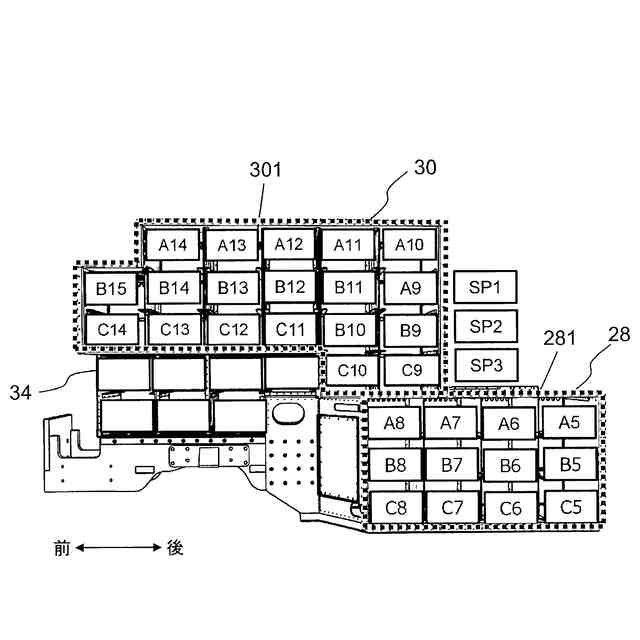

【解決手段】電動作業車両は、電池ハウジングと、複数の電池ストリングと、を備える。前記複数の電池ストリングは、第1電池ストリングと、第2電池ストリングとを含む。前記第1電池ストリングは、直列に接続された第1複数の電池モジュールを含み、前記第2電池ストリングは、直列に接続された第2複数の電池モジュールを含み、前記第1電池ストリングおよび前記第2電池ストリングは、電動作業車両の上下方向において、互いに対して層状に重ねられている。
【選択図】図29A
特許請求の範囲【請求項１】
電池ハウジングと、
複数の電池ストリングと、を備え、
前記複数の電池ストリングは、第１電池ストリングと、第２電池ストリングとを含み、
前記第１電池ストリングは、直列に接続された第１複数の電池モジュールを含み、
前記第２電池ストリングは、直列に接続された第２複数の電池モジュールを含み、
前記第１電池ストリングおよび前記第２電池ストリングは、電動作業車両の上下方向において、互いに対して層状に重ねられた電動作業車両。
続きを表示（約 1,800 文字）【請求項２】
前記第１複数の電池モジュールは、第１電池モジュール群、および該第１電池モジュール群とは離れた第２電池モジュール群を含み、
前記第２複数の電池モジュールは、第３電池モジュール群、および該第３電池モジュール群とは離れた第４電池モジュール群とを含む請求項１に記載の電動作業車両。
【請求項３】
前記第１電池モジュール群に含まれる電池モジュールのそれぞれは、前記第１電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接し、
前記第２電池モジュール群に含まれる電池モジュールのそれぞれは、前記第２電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接し、
前記第３電池モジュール群に含まれる電池モジュールのそれぞれは、前記第３電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接し、
前記第４電池モジュール群に含まれる電池モジュールのそれぞれは、前記第４電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接する請求項２に記載の電動作業車両。
【請求項４】
前記電池ハウジングは、第１電池収容部および第２電池収容部を有し、
前記第１電池モジュール群および前記第３電池モジュール群は、前記第１電池収容部に収容され、
前記第２電池モジュール群および前記第４電池モジュール群は、前記第２電池収容部に収容され、
前記第１電池モジュール群は、前記電動作業車両の前記上下方向において前記第３電池モジュール群の上方に配置され、
前記第２電池モジュール群は、前記電動作業車両の前記上下方向において前記第４電池モジュール群の上方に配置された請求項２に記載の電動作業車両。
【請求項５】
前記第１電池収容部は、電動作業車両の左右方向において、前記第２電池収容部に隣接して配置される請求項４に記載の電動作業車両。
【請求項６】
前記第１複数の電池モジュールは、第１電池モジュール群、第２電池モジュール群、第３電池モジュール群、および第４電池モジュール群を含み、
前記第２複数の電池モジュールは、第５電池モジュール群、第６電池モジュール群、第７電池モジュール群、および第８電池モジュール群を含み、
前記電池ハウジングは、第１電池収容部、第２電池収容部、第３電池収容部、および第４電池収容部を有し、
前記第１電池モジュール群および前記第５電池モジュール群は、前記第１電池収容部に収容され、
前記第２電池モジュール群および前記第６電池モジュール群は、前記第２電池収容部に収容され、
前記第３電池モジュール群および前記第７電池モジュール群は、前記第３電池収容部に収容され、
前記第４電池モジュール群および前記第８電池モジュール群は、前記第４電池収容部に収容され、
前記第１電池モジュール群は、前記電動作業車両の前記上下方向において前記第５電池モジュール群の上方に配置され、
前記第２電池モジュール群は、前記電動作業車両の前記上下方向において前記第６電池モジュール群の上方に配置され、
前記第３電池モジュール群は、前記電動作業車両の前記上下方向において前記第７電池モジュール群の上方に配置され、
前記第４電池モジュール群は、前記電動作業車両の前記上下方向において前記第８電池モジュール群の上方に配置された請求項１に記載の電動作業車両。
【請求項７】
前記第１電池収容部は、電動作業車両の左右方向において、前記第２電池収容部に隣接して配置された請求項６に記載の電動作業車両。
【請求項８】
前記第３電池収容部は、電動作業車両の左右方向において、前記第４電池収容部に隣接して配置された請求項７に記載の電動作業車両。
【請求項９】
前記第３電池収容部および前記第４電池収容部は、前記電動作業車両の上下方向において、前記第１電池収容部および前記第２電池収容部の上方に配置された請求項８に記載の電動作業車両。
【請求項１０】
前記第３電池収容部の少なくとも一部および前記第４電池収容部の少なくとも一部は、前記電動作業車両の前後方向において、前記第１電池収容部および前記第２電池収容部より前方に配置された請求項９に記載の電動作業車両。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

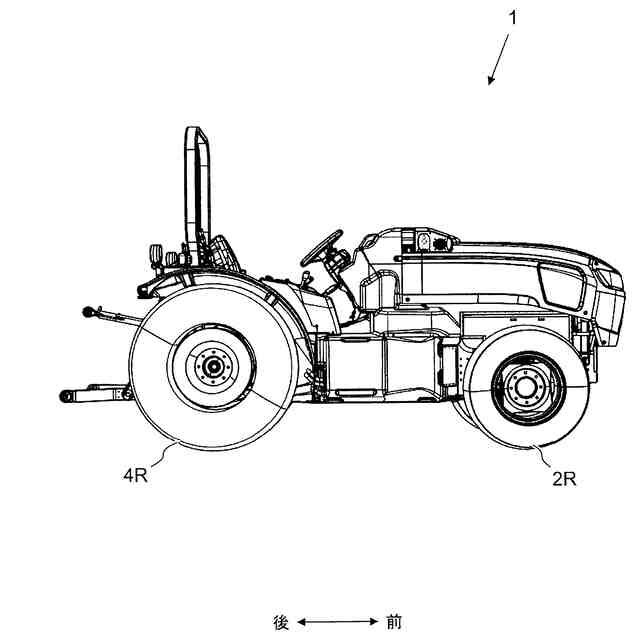

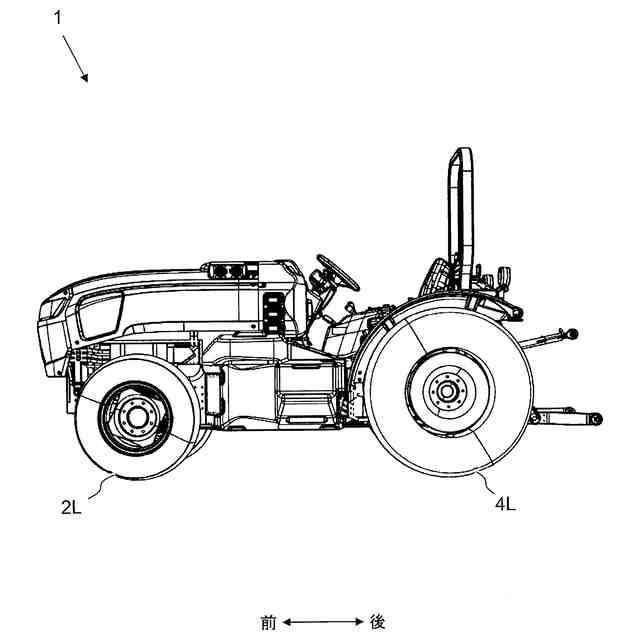

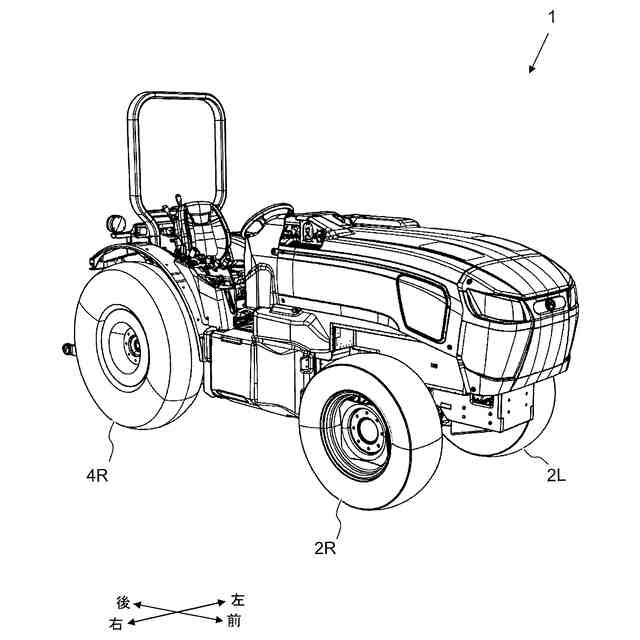

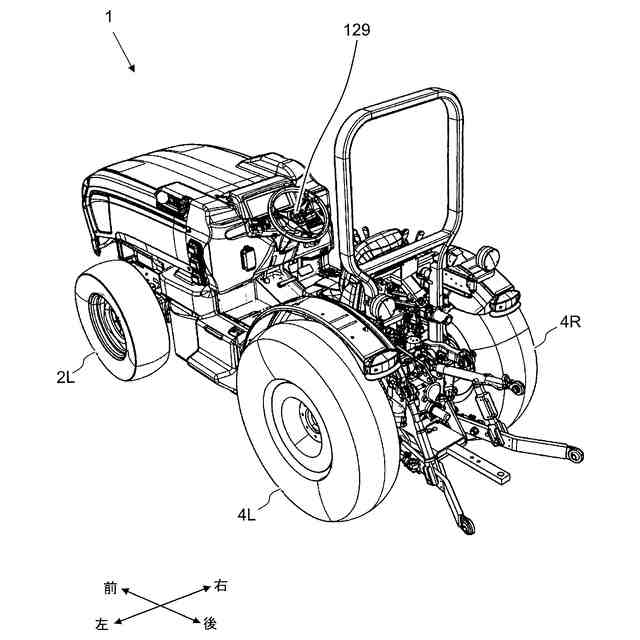

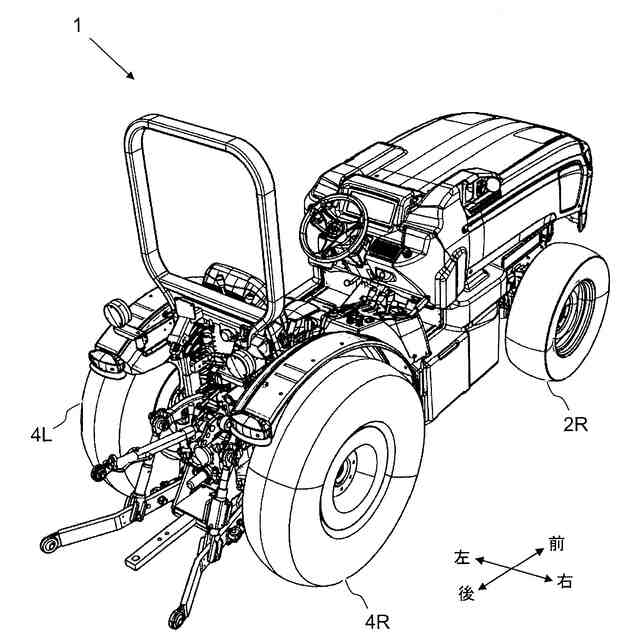

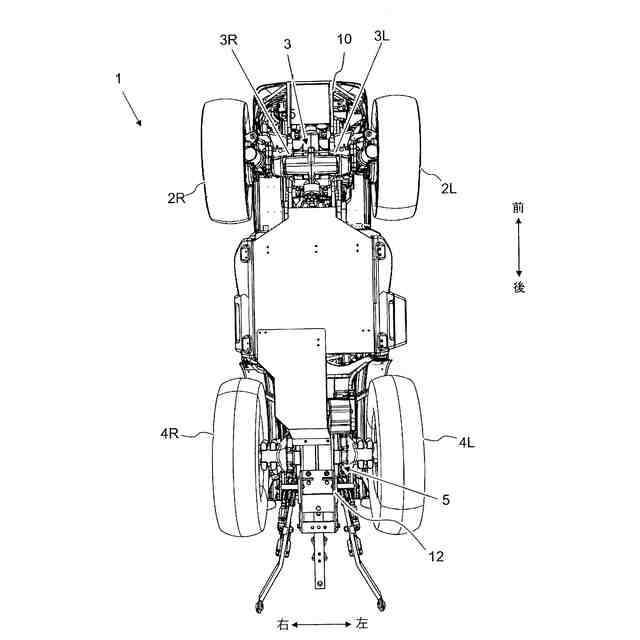

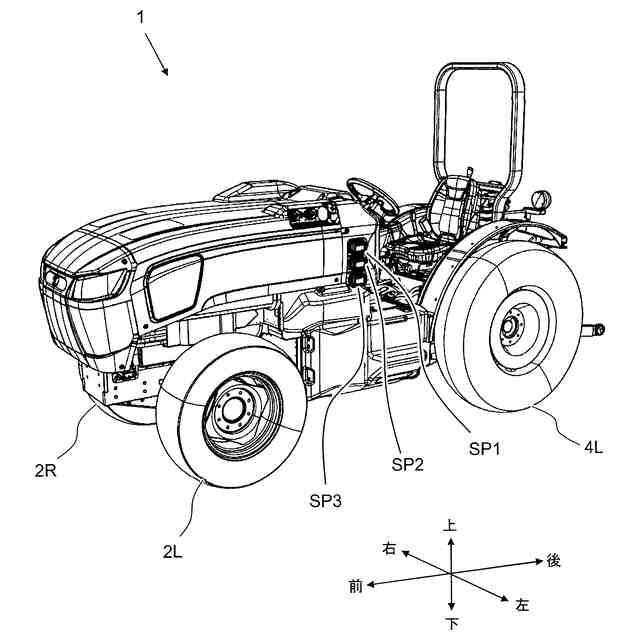

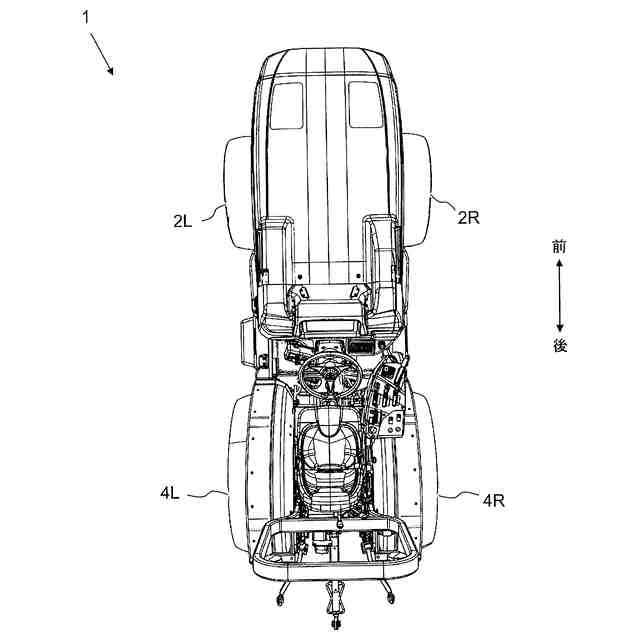

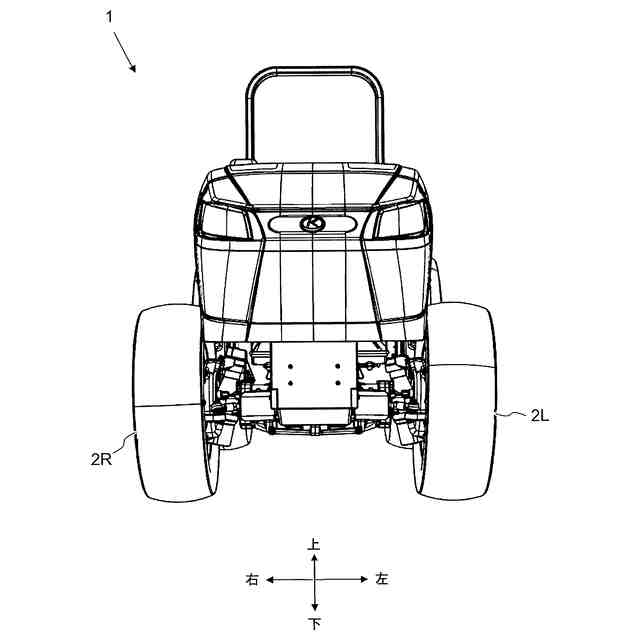

本発明は、電動トラクタなどの電動作業車両に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
電気車両（ＥＶ）は、業界が内燃エンジンから電池システムで動く完全電動モータへと移行するにつれ、普及しつつある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の好適な実施形態は、電動トラクタなどの電動作業車両を提供する。
【０００４】
本発明の好適な実施形態は、電動作業車両を提供する。
【課題を解決するための手段】
【０００５】
本発明の好適な実施形態に係る電動作業車両は、電池ハウジングと、複数の電池ストリングと、を備え、前記複数の電池ストリングは、第１電池ストリングと、第２電池ストリングとを含み、前記第１電池ストリングは、直列に接続された第１複数の電池モジュールを含み、前記第２電池ストリングは、直列に接続された第２複数の電池モジュールを含み、前記第１電池ストリングおよび前記第２電池ストリングは、電動作業車両の上下方向において、互いに対して層状に重ねられている。
【０００６】
本発明の好適な実施形態において、前記第１複数の電池モジュールは、第１電池モジュール群、および該第１電池モジュール群とは離れた第２電池モジュール群を含み、前記第２複数の電池モジュールは、第３電池モジュール群、および該第３電池モジュール群とは離れた第４電池モジュール群とを含む。
【０００７】
本発明の好適な実施形態において、前記第１電池モジュール群に含まれる電池モジュールのそれぞれは、前記第１電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接し、前記第２電池モジュール群に含まれる電池モジュールのそれぞれは、前記第２電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接し、前記第３電池モジュール群に含まれる電池モジュールのそれぞれは、前記第３電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接し、前記第４電池モジュール群に含まれる電池モジュールのそれぞれは、前記第４電池モジュール群に含まれる少なくとも１つの別の電池モジュールに隣接する。
【０００８】
本発明の好適な実施形態において、前記電池ハウジングは、第１電池収容部および第２電池収容部を有し、前記第１電池モジュール群および前記第３電池モジュール群は、前記第１電池収容部に収容され、前記第２電池モジュール群および前記第４電池モジュール群は、前記第２電池収容部に収容され、前記第１電池モジュール群は、前記電動作業車両の前記上下方向において前記第３電池モジュール群の上方に配置され、前記第２電池モジュール群は、前記電動作業車両の前記上下方向において前記第４電池モジュール群の上方に配置される。
【０００９】
本発明の好適な実施形態において、前記第１電池収容部は、電動作業車両の左右方向において、前記第２電池収容部に隣接して配置される。
【００１０】
本発明の好適な実施形態において、前記第１複数の電池モジュールは、第１電池モジュ
ール群、第２電池モジュール群、第３電池モジュール群、および第４電池モジュール群を含み、前記第２複数の電池モジュールは、第５電池モジュール群、第６電池モジュール群、第７電池モジュール群、および第８電池モジュール群を含み、前記電池ハウジングは、第１電池収容部、第２電池収容部、第３電池収容部、および第４電池収容部を有し、前記第１電池モジュール群および前記第５電池モジュール群は、前記第１電池収容部に収容され、前記第２電池モジュール群および前記第６電池モジュール群は、前記第２電池収容部に収容され、前記第３電池モジュール群および前記第７電池モジュール群は、前記第３電池収容部に収容され、前記第４電池モジュール群および前記第８電池モジュール群は、前記第４電池収容部に収容され、前記第１電池モジュール群は、前記電動作業車両の前記上下方向において前記第５電池モジュール群の上方に配置され、前記第２電池モジュール群は、前記電動作業車両の前記上下方向において前記第６電池モジュール群の上方に配置され、前記第３電池モジュール群は、前記電動作業車両の前記上下方向において前記第７電池モジュール群の上方に配置され、前記第４電池モジュール群は、前記電動作業車両の前記上下方向において前記第８電池モジュール群の上方に配置される。
（【００１１】以降は省略されています）
