発明の名称電気自動車
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類B60L 53/14 20190101AFI20250508BHJP(車両一般)
要約【課題】本明細書は、充電ポートを覆っている蓋がロック状態かアンロック状態かが一目でわかる電気自動車を開示する。
【解決手段】本明細書が開示する電気自動車は、車体に設けられている窪みと、窪みの中に配置されている充電ポートと、窪みの開口を開閉する蓋と、インジケータを備える。インジケータは、窪みの中と蓋の外面の一方に設けられている。インジケータは、蓋がロックされているときに消灯しており、蓋がアンロックされているときに点灯する。ユーザは、インジケータを一目見れば、蓋がロック状態かアンロック状態を知ることができる。
【選択図】図1
特許請求の範囲【請求項１】
車体に設けられている窪みと、
前記窪みの中に配置されており、バッテリ充電用のプラグが接続可能な充電ポートと、
前記窪みの開口を開閉する蓋と、
前記窪みの中と前記蓋の外面の一方に設けられているインジケータと、
を備えており、
前記インジケータは、前記蓋がロックされているときに消灯しており、前記蓋がアンロックされているときに点灯する、電気自動車。
続きを表示（約 230 文字）【請求項２】
前記インジケータは前記窪みの中に設けられており、前記蓋には、外から前記インジケータが見えるように窓が設けられている、請求項１に記載の自動車。
【請求項３】
前記インジケータが点灯しているときに前記窓を押すと前記蓋が開く、請求項２に記載の自動車。
【請求項４】
前記インジケータは前記蓋の外面に設けられており、前記インジケータが点灯しているときに前記インジケータを押すと前記蓋が開く、請求項１に記載の自動車。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、電気自動車に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電気自動車は、車輪を駆動する電気モータと、電気モータに電力を供給するバッテリを備える。車外の電源でバッテリを充電することのできる電気自動車は、電源の充電プラグを接続する充電ポートを備えている。特許文献１に開示された電気自動車は、充電ポートの近くにインジケータを備えている。バッテリが満充電になるとインジケータの色が変わる。インジケータは充電ポートの蓋の上方に配置されている。特許文献１には、充電ポートの蓋が閉じられるとインジケータが隠れる態様も開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－８７６０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
充電ポートは車体に設けられた窪みの中に配置されており、窪みの開口は蓋で閉じられる。通常、蓋はロックされている。充電に先立って蓋のロックが解除される。蓋のロックが解除されることを以下ではアンロックと称する場合がある。蓋がロック状態かアンロック状態かが一目でわかると便利である。
【課題を解決するための手段】
【０００５】
本明細書が開示する電気自動車は、車体に設けられている窪みと、窪みの中に配置されている充電ポートと、窪みの開口を開閉する蓋と、インジケータを備える。インジケータは、窪みの中と蓋の外面の一方に設けられている。インジケータは、蓋がロックされているときに消灯しており、蓋がアンロックされているときに点灯する。ユーザは、インジケータを一目見れば、蓋がロック状態かアンロック状態を判別することできる。
【０００６】
インジケータが窪みの中に設けられている場合、蓋には、外からインジケータが見えるように窓が設けられているとよい。さらに、インジケータが点灯しているときに窓を押すと蓋が開くように構成されているとより一層便利である。インジケータが蓋の外面に設けられている場合、インジケータが点灯しているときにインジケータを押すと蓋が開くように構成されているとよい。いずれの構成も、点灯しているインジケータが、蓋を開けるために押す位置をユーザに示す。
【０００７】
本明細書が開示する技術の詳細とさらなる改良は以下の「発明を実施するための形態」にて説明する。
【図面の簡単な説明】
【０００８】

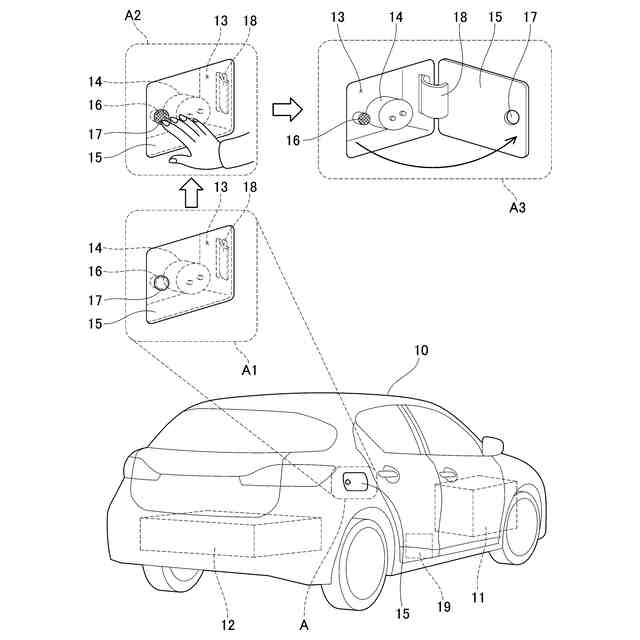

第１実施例の電気自動車の斜視図である。

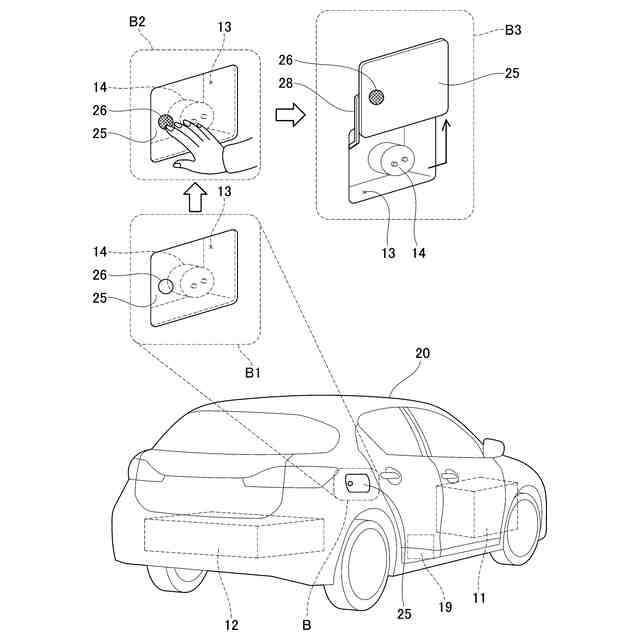

第２実施例の電気自動車の斜視図である。
【発明を実施するための形態】
【０００９】
（第１実施例）図１に、第１実施例の電気自動車１０の斜視図を示す。電気自動車１０は、車輪を駆動する電気モータ１１と、電気モータ１１に電力を供給するバッテリ１２と、コントローラ１９を備える。バッテリ１２は車外の電源で充電することができる。電気自動車１０には電源の充電プラグを接続することができる充電ポート１４が備えられている。充電ポート１４は、電気自動車１０の車体側面に設けられた窪み１３に配置されている。窪み１３の開口は、通常、蓋１５で塞がれている。図１のＡ１、Ａ２、Ａ３は、蓋１５を含む部位Ａの拡大図である。ＡとＡ１は蓋１５が閉じた状態を示している。Ａ２はユーザが蓋１５を押す状態を示している。Ａ３は蓋１５が開いた状態を示している。
【００１０】
蓋１５は、通常はロックされており、ユーザは開くことができない。ユーザが運転席に備えられたスイッチを操作すると、蓋１５のロックが解除され、ユーザが蓋１５を開けることができるようになる。蓋１５には窓１７が設けられている。窓１７には透明な板がはめ込まれており、窓１７を通して窪み１３の中が見えるようになっている。
