公開番号2025078283
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190740
出願日2023-11-08
発明の名称混錬装置
出願人株式会社NIPPO
代理人弁理士法人クシブチ国際特許事務所
主分類B01F 27/054 20220101AFI20250513BHJP(物理的または化学的方法または装置一般)
要約【課題】混錬部の清掃性を向上でき、かつ原料を混合しやすい混錬装置を提供する。
【解決手段】原料を混錬して混錬物を作製する混錬装置であって、前記原料を収容する容器と、混錬機とを備え、前記混錬機は、たわみ性のある材質により格子状に形成されている混錬部を備える、ことを特徴とする混錬装置。
【選択図】図1
特許請求の範囲【請求項１】
原料を混錬して混錬物を作製する混錬装置であって、
前記原料を収容する容器と、混錬機とを備え、
前記混錬機は、たわみ性のある材質により格子状に形成されている混錬部を備える、
ことを特徴とする混錬装置。
続きを表示（約 740 文字）【請求項２】
前記混錬部は、垂れ下がるように設けられる縦ワイヤを少なくとも２つ以上備え、
前記混錬機の動作時に、前記容器の周方向における最外側に設けられる前記縦ワイヤと、前記容器の壁部の内面とが接触する、
ことを特徴とする請求項１に記載の混錬装置。
【請求項３】
前記混錬部は、複数の前記縦ワイヤに連結される横ワイヤを少なくとも１つ以上備え、
前記横ワイヤであって前記混錬部の最下部に配置される第１横ワイヤは、複数の前記縦ワイヤの下方の先端部に連結される、
ことを特徴とする請求項２に記載の混錬装置。
【請求項４】
前記第１横ワイヤは、複数の前記縦ワイヤの下部先端に連結され、前記容器の底面と接触する位置に配置される、
ことを特徴とする請求項３に記載の混錬装置。
【請求項５】
前記混錬機は、混錬軸を備え、
前記混錬軸は、前記混錬軸に直交する方向に延びる棒状部材を備え、
前記混錬部は、前記棒状部材がそれぞれ挿通される一対の筒状部材を備え、
前記筒状部材は前記棒状部材に固定具により固定され、
複数の前記縦ワイヤは前記筒状部材に連結される、
ことを特徴とする請求項３または４に記載の混錬装置。
【請求項６】
前記混錬部は、複数の前記縦ワイヤの少なくとも１つに沿うように垂れ下がる補強ワイヤを備える、
ことを特徴とする請求項５に記載の混錬装置。
【請求項７】
前記補強ワイヤは、最外側に設けられる前記縦ワイヤ及び前記第１横ワイヤよりも内側に配置される、
ことを特徴とする請求項６に記載の混錬装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、混錬装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、樹脂系の舗装材料等の原料を剛性の撹拌羽根、または撹拌棒を備える撹拌機を用いて混錬する技術があった。（例えば、特許文献１を参照。）
【先行技術文献】
【特許文献】
【０００３】
特開平８－１１７５８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の混錬装置では、原料を混錬したあと、混錬部に付着した混錬物の清掃が煩雑であった。また、容器の内面近傍にある原料の混合が十分でなかった。
本発明は、上述した事情に鑑みてなされたものであり、混錬部の清掃性を向上でき、かつ原料を混合しやすい混錬装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、混錬装置は、原料を混錬して混錬物を作製する混錬装置であって、前記原料を収容する容器と、混錬機とを備え、前記混錬機は、たわみ性のある材質により格子状に形成されている混錬部を備える、ことを特徴とする。
【発明の効果】
【０００６】
本発明によれば、混錬部の清掃性を向上でき、かつ原料を混合しやすい。
【図面の簡単な説明】
【０００７】

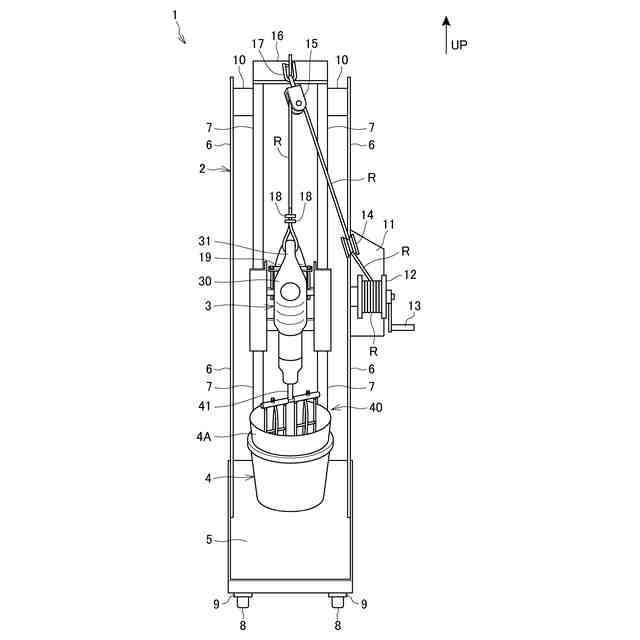

混錬装置の全体を示す図である。

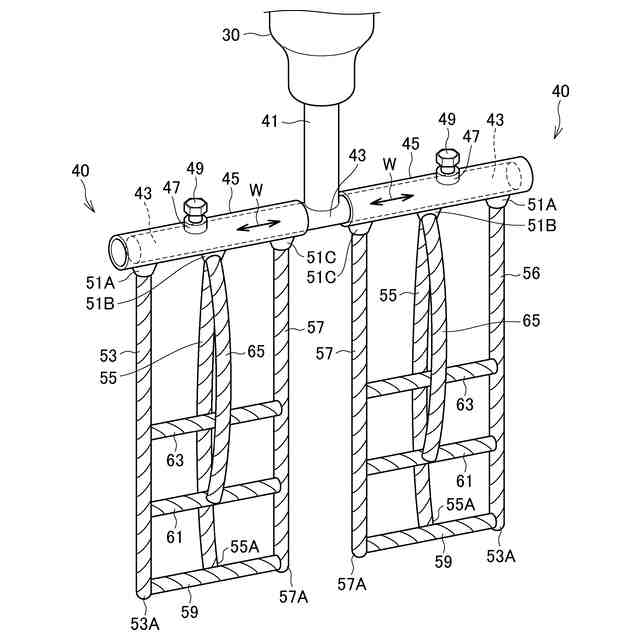

混錬部を示す斜視図である。

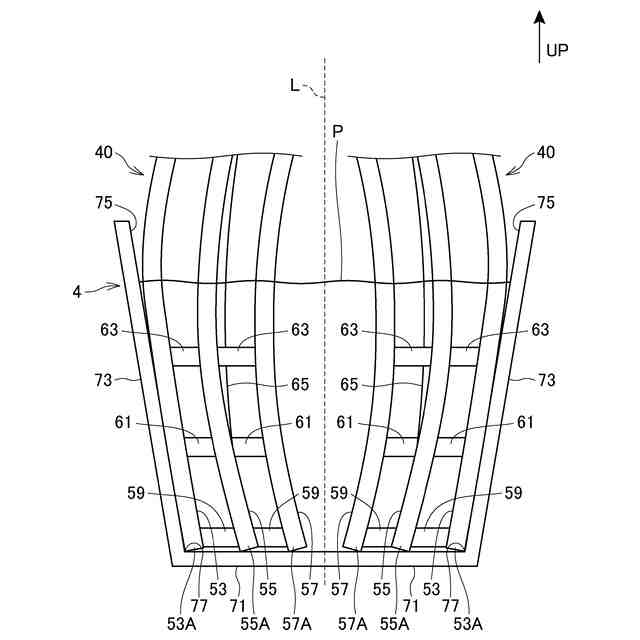

混錬装置の動作時における容器と混錬部とを示す模式図である。
【発明を実施するための形態】
【０００８】
（実施の形態）
［１－１．構成］
［１―１－１．混錬装置の構成］
以下、図面を参照して本発明の実施の形態について説明する。
図１は、本実施の形態における混錬装置１の全体を示す図である。なお、ＵＰは、上方向を示す。
混錬装置１は、本体フレーム２と、本体フレーム２に支持される混錬機３と、原料Ｐが収容される容器４とを備える。
【０００９】
本体フレーム２は、下部に荷台５を備える。荷台５は平面視で長方形状に形成されている。本体フレーム２は、荷台５の長手方向に延びるそれぞれの辺から上方斜め方向に延びる一対の第１柱部６と、荷台５の短手方向に延びる一つの辺から垂直方向に延びる一対の第２柱部７と、を備える。
【００１０】
一対の第１柱部６は、その上部において第２柱部７それぞれと連結部１０により連結されている。一方の第１柱部６は、上下方向中央部にリール支持プレート１１を備える。リール支持プレート１１には、ハンドル１３を備えるロープリール１２が設けられる。ロープリール１２には、支持ロープＲが掛けられている。支持ロープＲは、一方の第１柱部６がさらに備える第１滑車１４、後述する第２滑車１５を介して、混錬機３を支持する。
（【００１１】以降は省略されています）
