発明の名称照明装置
出願人ミネベアミツミ株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類F21V 5/00 20180101AFI20250514BHJP(照明)
要約【課題】配光性能を向上させることができる照明装置を提供することである。
【解決手段】実施形態の照明装置は、光源と、レンズとを備える。レンズは、前記光源の出射側に配置される。前記光源からの光が前記レンズに入射する入射面は、前記光の出射方向と前記出射方向と直交する所定方向とを2軸とする平面における断面形状がS字形状である。
【選択図】図5
特許請求の範囲【請求項１】
光源と、
前記光源の出射側に配置されるレンズと
を備え、
前記光源からの光が前記レンズに入射する入射面は、前記光の出射方向と前記出射方向と直交する所定方向とを２軸とする平面における断面形状がＳ字形状である、
照明装置。
続きを表示（約 920 文字）【請求項２】
前記Ｓ字形状は、前記入射面のうち前記所定方向における一方の側に形成された凸形状と、他方の側に形成された凹形状とによって形成される、
請求項１に記載の照明装置。
【請求項３】
前記入射面は、前記断面において一方の端点に対応する第１端点と、前記断面において他方の端点に対応する第２端点と、前記第１端点および前記第２端点の間にある第１頂点と、前記第１頂点と前記第２端点の間にある第２頂点とを有し、
前記第１頂点は、前記出射方向において前記第２頂点よりも前記光源に近い位置にある、
請求項１に記載の照明装置。
【請求項４】
前記第１頂点は、前記所定方向において前記光源の光軸と前記第１端点との間にある、
請求項３に記載の照明装置。
【請求項５】
前記第２頂点は、前記所定方向において前記光源の光軸と前記第２端点との間にある、
請求項３に記載の照明装置。
【請求項６】
前記第２端点は、前記出射方向において前記第１端点よりも前記光源に近い位置にある、
請求項３に記載の照明装置。
【請求項７】
前記所定方向は、第１方向であり、
前記Ｓ字形状は、前記出射方向および前記第１方向に直交する第２方向における前記入射面の中心を含む範囲に形成される、
請求項１に記載の照明装置。
【請求項８】
前記所定方向は、第１方向であり、
前記Ｓ字形状は、前記出射方向および前記第１方向に直交する第２方向における前記入射面のうち入射光の光量が多い範囲に形成される、
請求項１に記載の照明装置。
【請求項９】
前記所定方向は、第１方向であり、
前記Ｓ字形状は、前記出射方向および前記第１方向に直交する第２方向における前記入射面の全範囲に形成される、
請求項１に記載の照明装置。
【請求項１０】
前記入射面から入射した光が出射する出射面は、凸形状である、
請求項１に記載の照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、照明装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
農機や建機に搭載し、夜間の作業を補助するワークランプとして用いられる照明装置がある。照明装置は、車体下部、車体上部、アームやブームなどの作業装置など、車体の様々な位置に搭載され、作業内容や目的に応じて特定の方向に光を照射する。例えば、車体下部から作業者の足下や地面を照らすもの、車体上部から作業場を広範囲に照らすもの、ブームに搭載して作業箇所を直接的に照らすものなどがある。
【先行技術文献】
【特許文献】
【０００３】
特表２０１５－５３１８８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、作業者が意図しない方向への照射は、必要エリアへの照度低下の他にも支障をきたす場合がある。例えば、作業者の顔面に向かう配光は、作業者にまぶしさを感じさせて視界を阻害したり、運転者と作業者のアイコンタクトを妨害したりする結果、安全性低下が危惧される。
【０００５】
本発明が解決しようとする課題は、配光性能を向上させることができる照明装置を提供することである。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明の一態様に係る照明装置は、光源と、レンズとを備える。レンズは、前記光源の出射側に配置される。前記光源からの光が前記レンズに入射する入射面は、前記光の出射方向と前記出射方向と直交する所定方向とを２軸とする平面における断面形状がＳ字形状である。
【図面の簡単な説明】
【０００７】
図１は、実施形態にかかる照明装置１の外観を示す斜視図である。

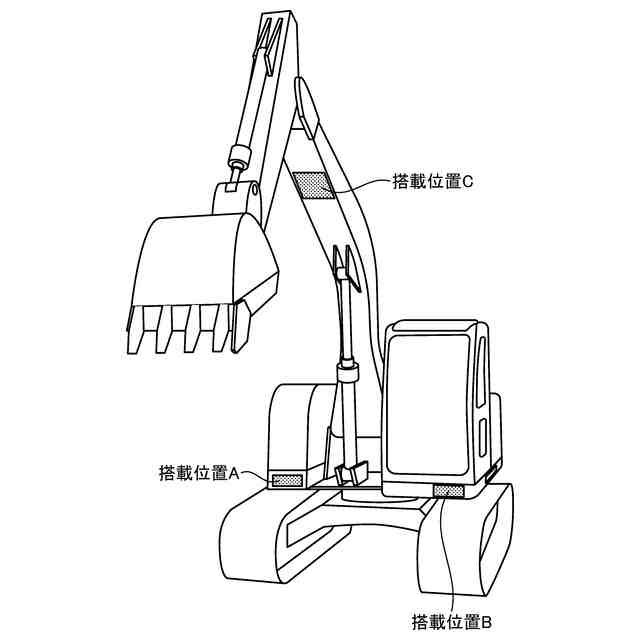

図２は、実施形態にかかる照明装置１の搭載位置の一例を示す図である。

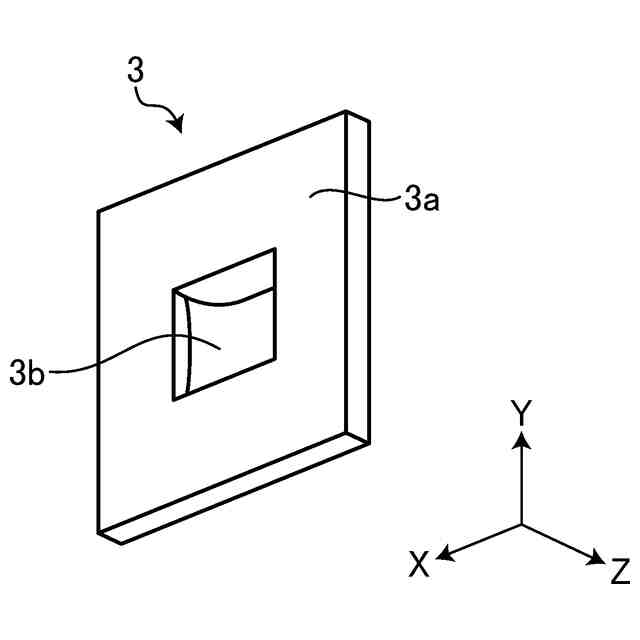

図３は、照明装置１の内部に配置されるレンズ３の構成例を示す斜視図である。
図４は、照明装置１の内部に配置されるレンズ３の構成例を示す斜視図である。

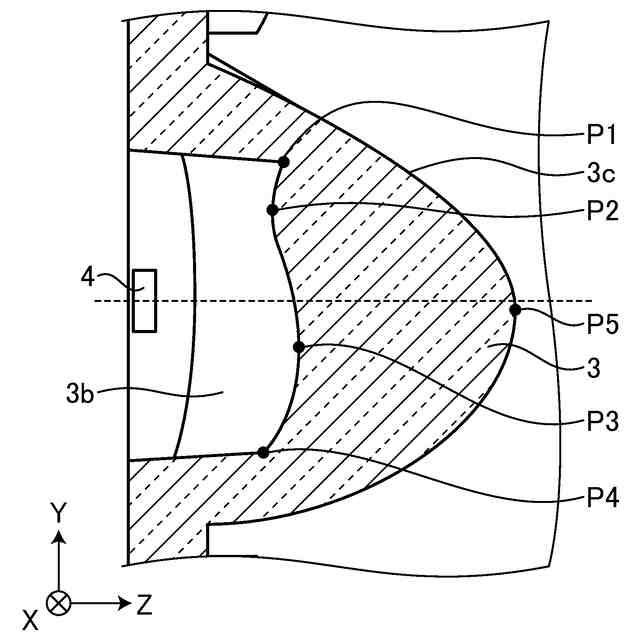

図５は、レンズ３の図３におけるＸ－Ｘ断面図である。

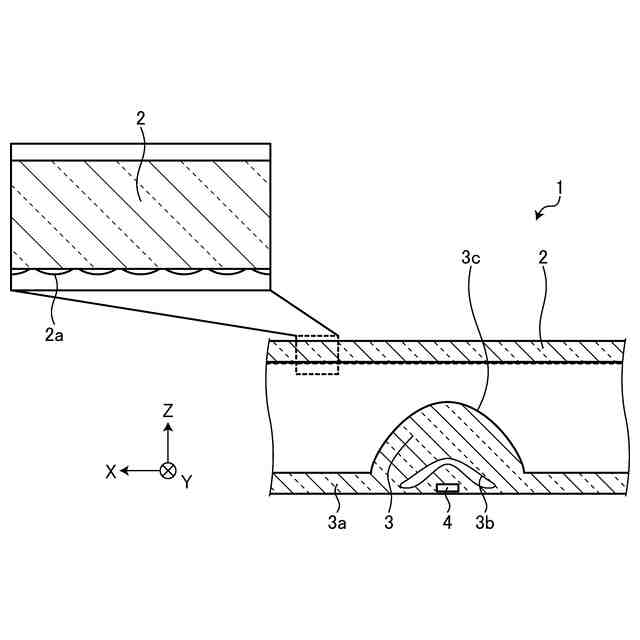

図６は、図５に示した入射面３ｂおよび出射面３ｃの拡大図である。

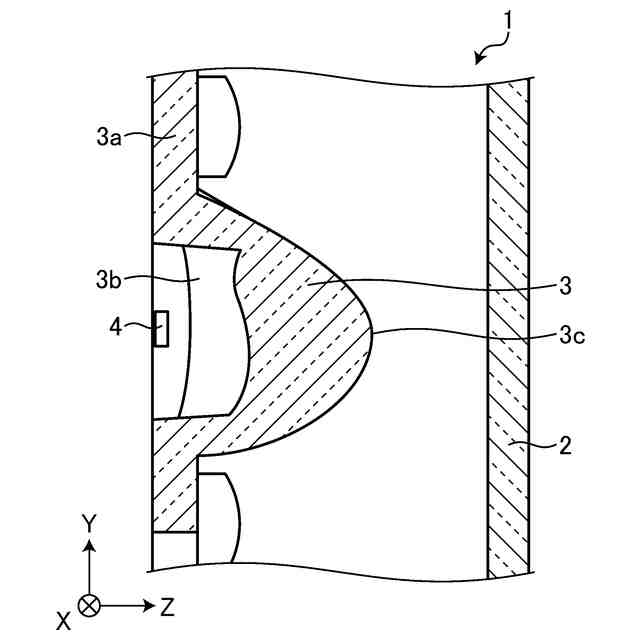

図７は、レンズ３の図３におけるＹ－ＹＸ断面図である。

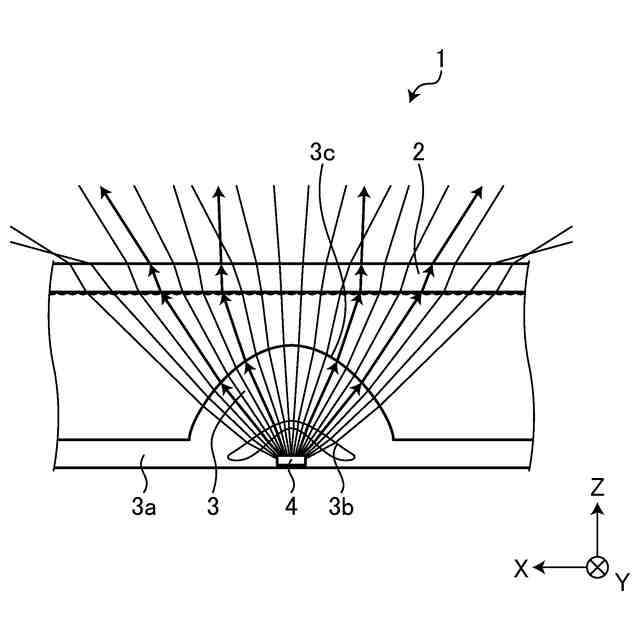

図８は、垂直方向の光線イメージの例を示す図である。
図９は、水平方向の光線イメージの例を示す図である。
図１０Ａは、Ｘ＝－１ｍｍにおける断面図である。
図１０Ｂは、Ｘ＝－２ｍｍにおける断面図である。
図１０Ｃは、Ｘ＝－３ｍｍにおける断面図である。
図１０Ｄは、Ｘ＝－４ｍｍにおける断面図である。
図１０Ｅは、Ｘ＝－５ｍｍにおける断面図である。
図１１は、比較例にかかる照明装置１’が備えるレンズ３’の構成例を示す断面図である。
図１２Ａは、照明装置１による配光分布を示す図である。
図１２Ｂは、照明装置１’による配光分布を示す図である。
図１３は、図１２Ａおよび図１２ＢのＸ＝０における光度を比較した図である。
図１４Ａは、照明装置１および照明装置１’の配光の違いを示す図である。
図１４Ｂは、照明装置１および照明装置１’の配光の違いを示す図である。
図１５は、変形例にかかるＳ字形状が形成される範囲を示す図である。
図１６は、変形例にかかる照明装置１による配光分布を示す図である。
【発明を実施するための形態】
【０００８】
以下、実施形態に係る照明装置について図面を参照して説明する。なお、この実施形態によりこの発明が限定されるものではない。また、図面における各要素の寸法の関係、各要素の比率などは、現実と異なる場合がある。図面の相互間においても、互いの寸法の関係や比率が異なる部分が含まれている場合がある。また、１つの実施形態や変形例に記載された内容は、原則として他の実施形態や変形例にも同様に適用される。
【０００９】
（実施形態）
図１は、実施形態にかかる照明装置１の外観を示す斜視図である。説明の便宜上、照明装置１からの光の照射方向をＺ軸正方向、照明装置１の使用時における水平方向をＸ軸方向、照射方向および水平方向に直交する方向（垂直方向）をＹ軸方向と記載する。
【００１０】
図１において、照明装置１の正面には、外装を兼ねたカバーレンズ２が配置される。照明装置１の内部には、後述するレンズ３や光源４の他、光源４に駆動電流を供給するための基板や配線が適宜配置される。なお、照明装置１の内部に配置されるレンズ３の数は、一つでもよいし、二つ以上であってもよい。
