公開番号2025079536
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192271
出願日2023-11-10
発明の名称電池ケース及びその溶接方法
出願人愛三工業株式会社
代理人弁理士法人快友国際特許事務所
主分類H01M 50/169 20210101AFI20250515BHJP(基本的電気素子)
要約【課題】六面体状の電池ケースの面と面が強固に接合された構造を得ることができる技術を提供する。
【解決手段】六面体状の電池ケースが、縦方向に延びる4つの縦辺と、横方向に延びる4つの横辺と、奥行方向に延びる4つの奥行辺と、を備えていてもよい。4つの縦辺のうちの少なくとも1つの縦辺と、4つの横辺のうちの少なくとも1つの横辺と、4つの奥行辺のうちの少なくとも1つの奥行辺と、が1回の溶接工程で溶接されることにより溶接辺を介して隣り合う面と面が接合されていてもよい。

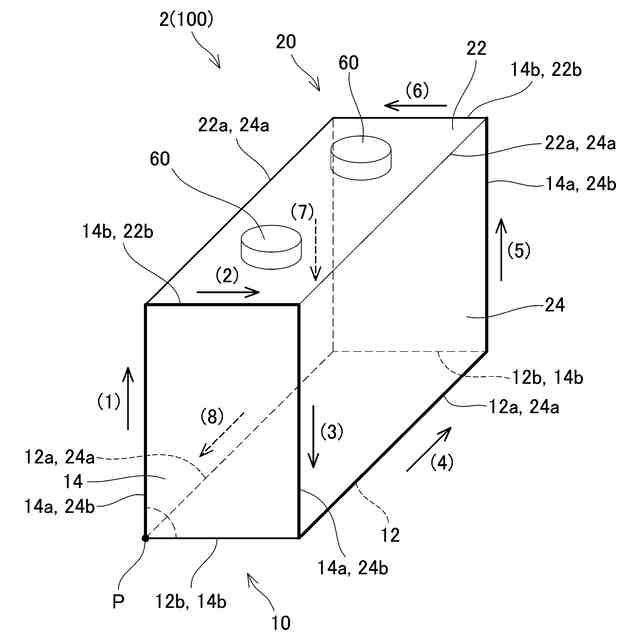

【選択図】図1
特許請求の範囲【請求項１】
六面体状の電池ケースであって、
縦方向に延びる４つの縦辺と、横方向に延びる４つの横辺と、奥行方向に延びる４つの奥行辺と、を備え、
４つの前記縦辺のうちの少なくとも１つの前記縦辺と、４つの前記横辺のうちの少なくとも１つの前記横辺と、４つの前記奥行辺のうちの少なくとも１つの前記奥行辺と、が１回の溶接工程で溶接されることにより溶接辺を介して隣り合う面と面が接合されている、電池ケース。
続きを表示（約 650 文字）【請求項２】
請求項１に記載の電池ケースであって、
本体と、前記本体と溶接接合される蓋体と、を備え、
前記本体は、六面体状の前記電池ケースの底面と、前記底面の対辺から前記蓋体に向けて延びる一対の第１側面と、を備え、
前記蓋体は、六面体状の前記電池ケースの天面と、前記天面の対辺から前記本体に向けて延びる一対の第２側面と、を備える、電池ケース。
【請求項３】
請求項１に記載の電池ケースであって、
六面体状の前記電池ケースは、各辺が溶接される前に展開された状態では１つのＴ字状の部材で構成されており、前記Ｔ字状の部材が折り曲げられることにより六面体状の前記電池ケースの底面、天面、及び、前記底面と前記天面との間の４つの側面が構成される、電池ケース。
【請求項４】
請求項１に記載の電池ケースであって、
１回の溶接工程で溶接される部分の始点と終点が重なる、電池ケース。
【請求項５】
電極体を収容する六面体状の電池ケースの溶接方法であって、
前記電池ケースは、縦方向に延びる４つの縦辺と、横方向に延びる４つの横辺と、奥行方向に延びる４つの奥行辺と、を備え、
４つの前記縦辺のうちの少なくとも１つの前記縦辺と、４つの前記横辺のうちの少なくとも１つの前記横辺と、４つの前記奥行辺のうちの少なくとも１つの前記奥行辺と、を１回の溶接工程で溶接することにより溶接辺を介して隣り合う面と面を接合する、電池ケース。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、電池ケース及びその溶接方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、六面体状の電池ケースが開示されている。特許文献１の電池ケースは、縦方向に延びる４つの縦辺と、横方向に延びる４つの横辺と、奥行方向に延びる４つの奥行辺とを備えている。また、特許文献１の電池ケースは、本体と、本体と溶接接合される蓋体とを備えている。本体は、六面体状の電池ケースの底面と、底面の４つの辺から蓋体に向けて延びる４つの側面とを備えている。特許文献１の電池ケースでは、本体の横辺が溶接されることにより横辺を介して隣り合う底面と側面が接合されている。また、特許文献１の電池ケースでは、本体の側面が溶接されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－８６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の電池ケースでは、本体の横辺を溶接する工程と、側面を溶接する工程とが分かれているので、それぞれの工程による溶接痕ができる。そうすると、溶接痕が分かれることにより接合部分の強度が低くなることがある。本明細書は、六面体状の電池ケースの面と面が強固に接合された構造を得ることができる技術を提供する。
【課題を解決するための手段】
【０００５】
本技術の第１の態様では、六面体状の電池ケースが、縦方向に延びる４つの縦辺と、横方向に延びる４つの横辺と、奥行方向に延びる４つの奥行辺と、を備えていてもよい。４つの前記縦辺のうちの少なくとも１つの前記縦辺と、４つの前記横辺のうちの少なくとも１つの前記横辺と、４つの前記奥行辺のうちの少なくとも１つの前記奥行辺と、が１回の溶接工程で溶接されることにより溶接辺を介して隣り合う面と面が接合されていてもよい。
【０００６】
この構成によると、縦方向、横方向、及び、奥行方向の３方向の辺が１回の溶接工程で溶接されているので、溶接痕が分かれることを抑制することができ、溶接辺を介して隣り合う面と面が強固に接合された電池ケースを得ることができる。
【０００７】

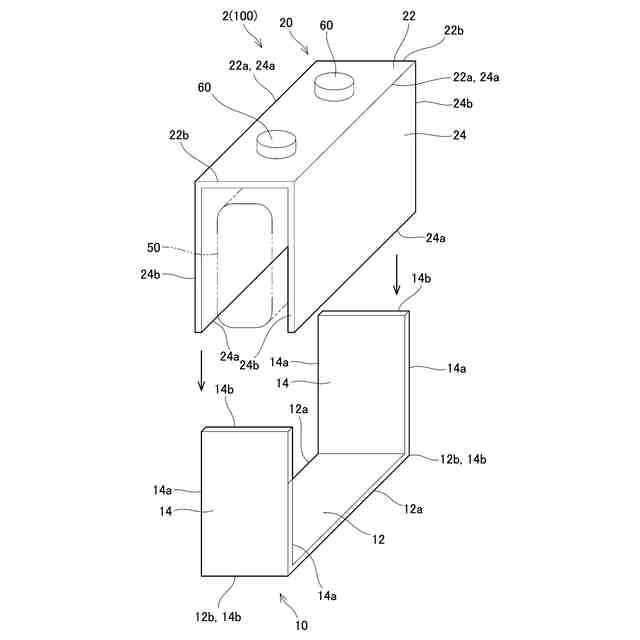

第２の態様では、上記第１の態様において、電池ケースは、本体と、前記本体と溶接接合される蓋体と、を備えていてもよい。前記本体は、六面体状の前記電池ケースの底面と、前記底面の対辺から前記蓋体に向けて延びる一対の第１側面と、を備えていてもよい。前記蓋体は、六面体状の前記電池ケースの天面と、前記天面の対辺から前記本体に向けて延びる一対の第２側面と、を備えていてもよい。
【０００８】
この構成によると、分離されている本体と蓋体を少ない工程で強固に接合することができる。
【０００９】

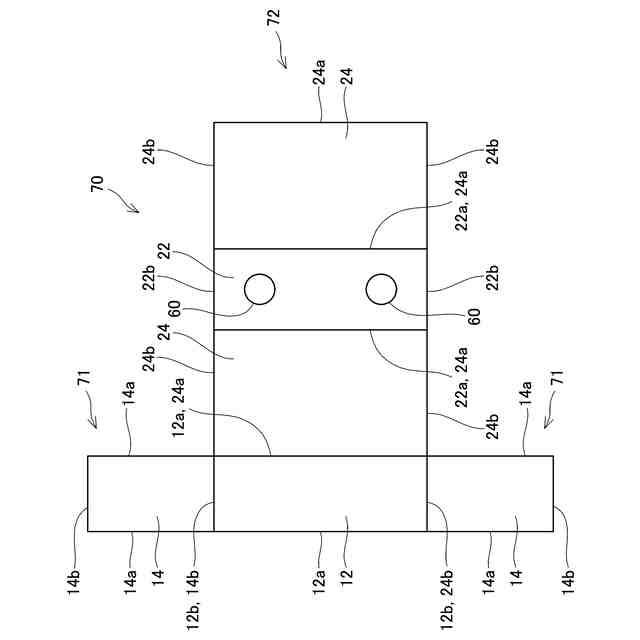

第３の態様では、上記第１の態様において、六面体状の前記電池ケースは、各辺が溶接される前に展開された状態では１つのＴ字状の部材で構成されていてもよい。前記Ｔ字状の部材が折り曲げられることにより六面体状の前記電池ケースの底面、天面、及び、前記底面と前記天面との間の４つの側面が構成されてもよい。
【００１０】
この構成によると、分離されていない１つのＴ字状の部材から強固な電池ケースを得ることができる。
（【００１１】以降は省略されています）
