公開番号2025080014
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192960
出願日2023-11-13
発明の名称加湿ユニット
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 6/10 20060101AFI20250516BHJP(加熱;レンジ;換気)
要約【課題】出力を調整できるヒータと、出力固定のヒータと、により加湿の効率を向上する。
【解決手段】加湿ユニット4は、ロータ41と、本体40と、第1ヒータ51と、第2ヒータ52と、を備える。ロータ41は、水分の脱着及び水分の収着により空気を加湿する。本体40は、脱着流路45と、収着流路46と、が形成される。脱着流路45は、ロータ41における水分の脱着が行われる領域である水分脱着領域A2を含む。収着流路46は、ロータ41における水分の収着が行われる領域である水分収着領域A1を含む。第1ヒータ51は、脱着流路45に配置されて、出力を調整可能である。第2ヒータ52は、出力固定である。

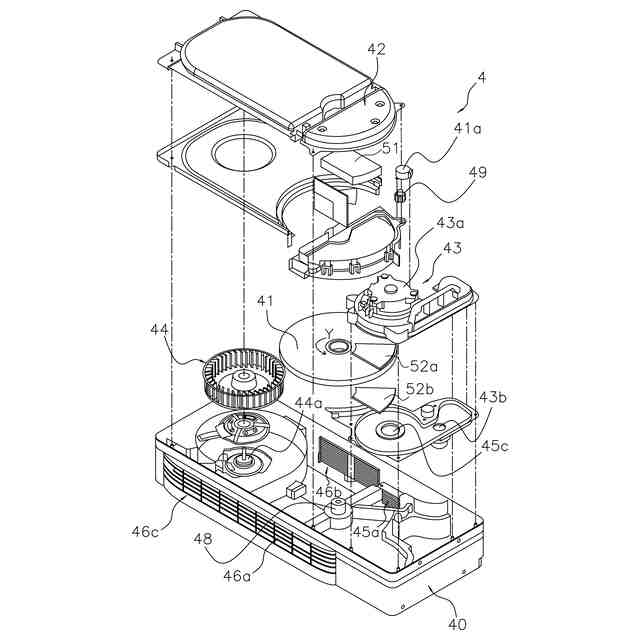

【選択図】図3
特許請求の範囲【請求項１】
水分の脱着及び水分の収着により空気を加湿するロータ（４１）と、

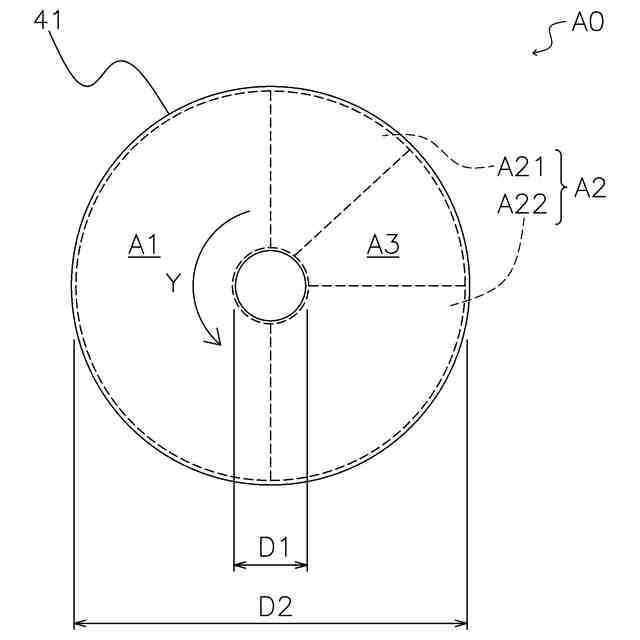

前記ロータにおける前記水分の脱着が行われる領域である水分脱着領域（Ａ２）を含む脱着流路（４５）と、前記ロータにおける前記水分の収着が行われる領域である水分収着領域（Ａ１）を含む収着流路（４６）と、が形成される本体（４０）と、
前記脱着流路に配置されて、出力を調整可能な第１ヒータ（５１）と、
出力固定の第２ヒータ（５２）と、
を備える加湿ユニット（４）。
続きを表示（約 680 文字）【請求項２】
前記ロータは少なくとも高分子材料から形成される、
請求項１に記載の加湿ユニット。
【請求項３】
前記第２ヒータは、前記ロータを放射によって加熱する、
請求項１又は請求項２に記載の加湿ユニット。
【請求項４】
前記第１ヒータは、前記ロータを前記空気を介して加熱する、
請求項１又は請求項２に記載の加湿ユニット。
【請求項５】
前記第１ヒータは、少なくとも一部が前記ロータに面していない、
請求項１又は請求項２に記載の加湿ユニット。
【請求項６】
前記第１ヒータは、全体が前記ロータに面していない、
請求項１又は請求項２に記載の加湿ユニット。
【請求項７】
前記第１ヒータは、前記ロータから離れて配置され、
前記第２ヒータは、前記第１ヒータよりも前記ロータに近い位置に配置される、
請求項１又は請求項２に記載の加湿ユニット。
【請求項８】
前記第１ヒータの形は、棒状である、
請求項１又は請求項２に記載の加湿ユニット。
【請求項９】
前記第２ヒータの形は、面状であり、
前記第２ヒータは、前記ロータに対向して配置される、
請求項１又は請求項２に記載の加湿ユニット。
【請求項１０】
前記第１ヒータの出力は、前記第２ヒータの出力より大きい、
請求項１又は請求項２に記載の加湿ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
加湿ユニットに関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
特許文献１（特開２０２３－０５９４４９号公報）は、吸収材の上流側から吸収材を加熱するヒータを備える空気調和機を開示している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１の空気調和機は、出力を調整できるヒータと、出力固定のヒータと、を開示していない。
【０００４】
本開示は、出力を調整できるヒータと、出力固定のヒータと、により加湿の効率を向上できる、加湿ユニットを提案する。
【課題を解決するための手段】
【０００５】
第１観点の加湿ユニットは、ロータと、本体と、第１ヒータと、第２ヒータと、を備える。ロータは、水分の脱着及び水分の収着により空気を加湿する。本体は、脱着流路と、収着流路と、が形成される。脱着流路は、ロータにおける水分の脱着が行われる領域である水分脱着領域を含む。収着流路は、ロータにおける水分の収着が行われる領域である水分収着領域を含む。第１ヒータは、脱着流路に配置されて、出力を調整可能である。第２ヒータは、出力固定である。
【０００６】
本開示に係る加湿ユニットは、出力を調整可能な第１ヒータと、出力固定の第２ヒータと、が形成される本体を備える。本加湿ユニットは、脱着流路の空気の状態に基づいて出力を調整でき、固定されたロータを一定温度に加熱できる。従って、本加湿ユニットは、加湿の効率を向上できる。
【０００７】
第２観点の加湿ユニットは、第１観点の加湿ユニットであって、ロータが少なくとも高分子材料から形成される。
【０００８】
第３観点の加湿ユニットは、第１観点又は第２観点の加湿ユニットであって、第２ヒータが、ロータを放射によって加熱する。
【０００９】
第４観点の加湿ユニットは、第１観点から第３観点のいずれかの加湿ユニットであって、第１ヒータが、ロータを空気を介して加熱する。
【００１０】
第５観点の加湿ユニットは、第１観点から第４観点のいずれかの加湿ユニットであって、第１ヒータが、少なくとも一部がロータに面していない。
（【００１１】以降は省略されています）
