公開番号2025081833
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023194865
出願日2023-11-16
発明の名称車両用リッド装置
出願人トヨタ自動車株式会社
代理人弁理士法人YKI国際特許事務所
主分類B60K 15/05 20060101AFI20250521BHJP(車両一般)
要約【課題】車両用リッドの樹脂製のアウタパネルの反りを抑制する。

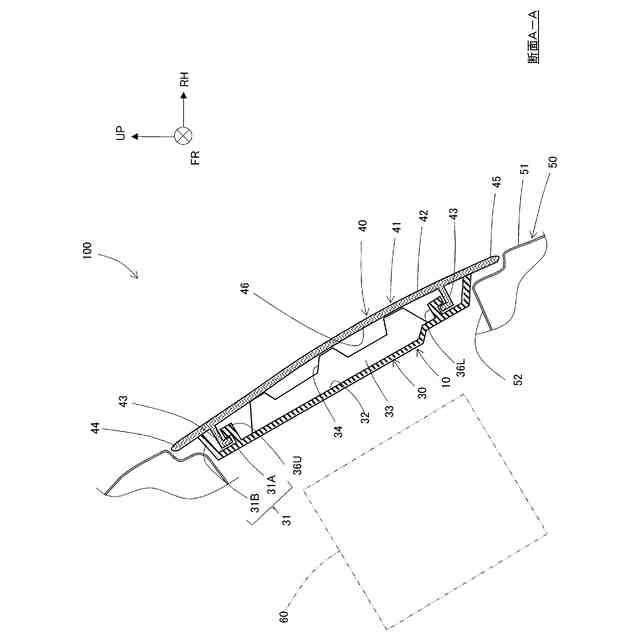

【解決手段】車両のボデー50に回転自在に取り付けられ、ボデー50に設けられた給油用開口52を開閉するリッドアーム10と、リッドアーム10の外側に取り付けられて、表面42がボデー50の意匠面を構成するアウタパネル40と、を備える車両用リッド装置100であって、リッドアーム10は、アウタパネル40に向かって突出し、先端がアウタパネル40の裏面46に接触する少なくとも1つの突起34を備える。
【選択図】図2
特許請求の範囲【請求項１】
車両のボデーに回転自在に取り付けられ、前記ボデーに設けられた給油用開口又は給電用開口を開閉するリッドアームと、
前記リッドアームの外側に取り付けられて、表面が前記ボデーの意匠面を構成するアウタパネルと、を備える車両用リッド装置であって、
前記リッドアームは、前記アウタパネルに向かって突出し、先端が前記アウタパネルの裏面に接触する少なくとも１つの突起を備えることを特徴とする車両用リッド装置。
続きを表示（約 420 文字）【請求項２】
請求項１に記載の車両用リッド装置であって、
少なくとも１つの前記突起は、前記リッドアームの前記アウタパネルが取り付けられるパネル部の中央部に設けられており、
前記リッドアームの前記パネル部の外周部には、前記アウタパネルが固定される複数の固定部が設けられており、
複数の前記固定部は、少なくとも１つの前記突起を挟むように前記外周部に配置されていること、
を特徴とする車両用リッド装置。
【請求項３】
請求項２に記載の車両用リッド装置であって、
前記リッドアームは、前記ボデーに取付けられた際に前記車両の上下方向に延びる複数の補強リブが前記パネル部の外面に立設され、
複数の前記補強リブは、隙間を開けて横方向に並べて配置されており、
前記突起は、前記補強リブの先端から前記アウタパネルに向かって突出すること、
を特徴とする車両用リッド装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用リッド装置の構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、ハウジングと、ハウジングに対して回動可能に取付けられるリッドアームと、リッドアームに取付けられるアウタパネルとを備えるリッド装置が開示されている。このリッド装置のリッドアームには、アウタパネルに向かって張り出す補強リブが設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０８０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

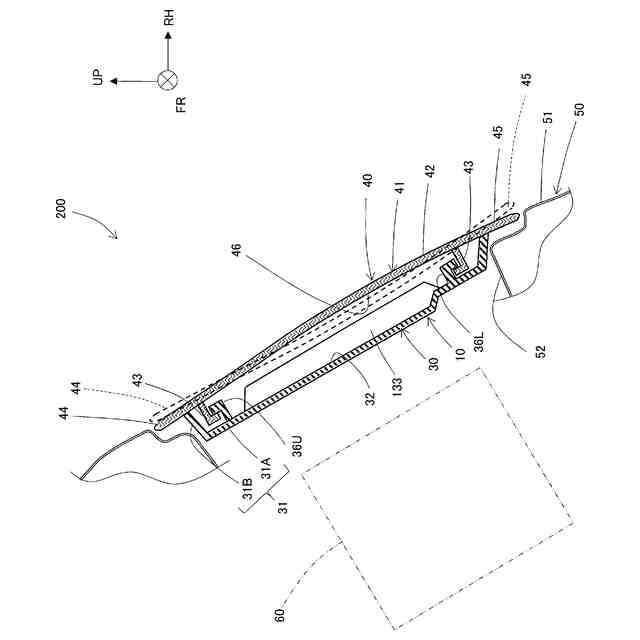

車両用リッド装置のアウタパネルをＰＰＥ、ＰＡ等の樹脂で構成する場合がある。これらの樹脂は吸水性があるため、雨天の際に吸水により膨潤が発生する。この際、吸水量が多い面と吸水量が少ない面とがあると、吸水量が多い面の膨潤量が大きくなり、吸水量が多い面が膨らむように反りが発生する場合がある。車両用リッド装置のアウタパネルに反りが発生すると、端部がボデーから浮き上がってしまい見栄えが低下する場合があった。
【０００５】
そこで、本開示は、車両用リッドの樹脂製のアウタパネルの反りを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の車両用リッド装置は、車両のボデーに回転自在に取り付けられ、前記ボデーに設けられた給油用開口又は給電用開口を開閉するリッドアームと、前記リッドアームの外側に取り付けられて、表面が前記ボデーの意匠面を構成するアウタパネルと、を備える車両用リッド装置であって、前記リッドアームは、前記アウタパネルに向かって突出し、先端が前記アウタパネルの裏面に接触する少なくとも１つの突起を備えることを特徴とする。
【０００７】
このように、アウタパネルの裏面に突起を接触させることにより、樹脂製のアウタパネルが吸水により膨潤した際の反りを抑制できる。また、これにより、端部の浮き上がりを抑制し、見栄えの低下を抑制できる。
【０００８】

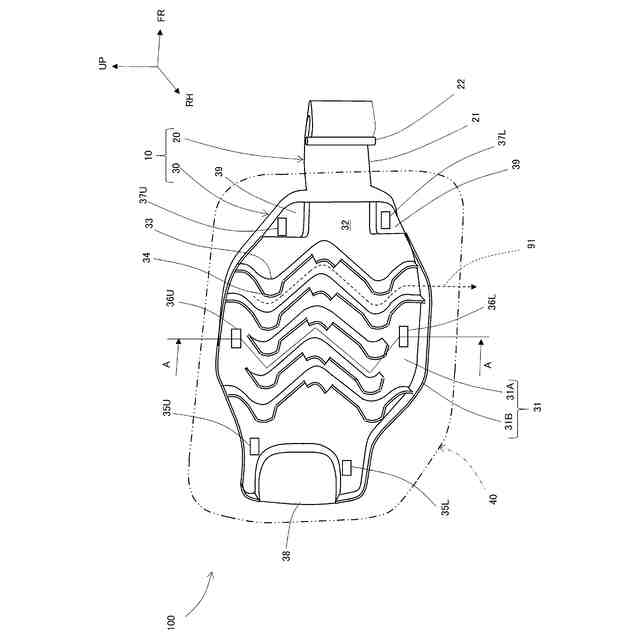

本開示の車両用リッド装置において、少なくとも１つの前記突起は、前記リッドアームの前記アウタパネルが取り付けられるパネル部の中央部に設けられており、前記リッドアームの前記パネル部の外周部には、前記アウタパネルが固定される複数の固定部が設けられており、複数の前記固定部は、少なくとも１つの前記突起を挟むように前記外周部に配置されてもよい。
【０００９】
このように、突起を挟むように、リッドアームの外周部にアウタパネルの固定部が設けられているので、吸水により樹脂製のアウタパネルがリッドアームに向かって凹むように反ることを抑制できる。
【００１０】

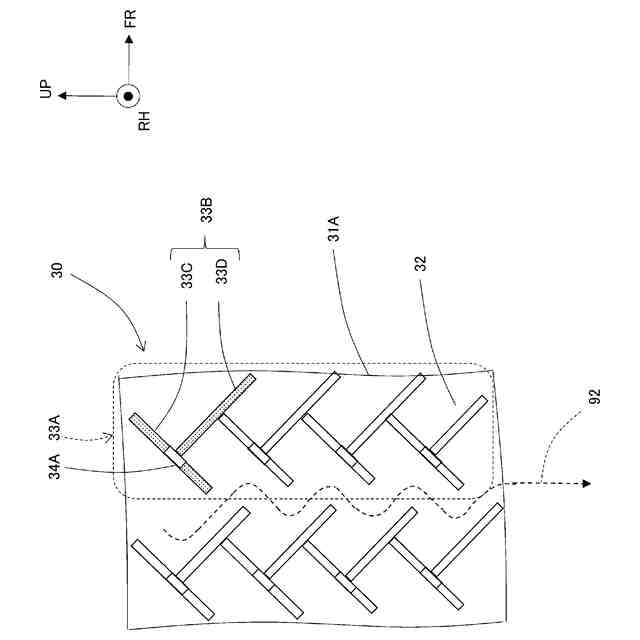

本開示の車両用リッド装置において、前記リッドアームは、前記ボデーに取付けられた際に前記車両の上下方向に延びる複数の補強リブが前記パネル部の外面に立設され、複数の前記補強リブは、隙間を開けて横方向に並べて配置されており、前記突起は、前記補強リブの先端から前記アウタパネルに向かって突出してもよい。
（【００１１】以降は省略されています）
