公開番号2025090823
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025043429,2021074687
出願日2025-03-18,2021-04-27
発明の名称積層体、積層体セット、包装袋形成用シート、および包装袋
出願人大日本印刷株式会社
代理人個人,個人
主分類B32B 27/00 20060101AFI20250610BHJP(積層体)
要約【課題】高い意匠性を有する積層体を提供する。
【解決手段】第1透明シーラント層と、第1透明基材および第1印刷層を有する第1印刷フィルムと、第2透明基材および第2印刷層を有する第2印刷フィルムと、をこの順に有し、前記第1印刷層および前記第2印刷層が平面視上重なるように配置され、前記第1印刷層および前記第2印刷層のうち少なくとも1つが、無版印刷層である、第1積層体と、第2透明シーラント層と、第3透明基材および第3印刷層を有する第3印刷フィルムと、第4透明基材および第4印刷層を有する第4印刷フィルムと、をこの順に有し、前記第3印刷層および前記第4印刷層が平面視上重なるように配置され、前記第3印刷層および前記第4印刷層のうち少なくとも1つが、無版印刷層である、第2積層体と、を有し、前記第1透明シーラント層および前記第2透明シーラント層が対向するように積層されて用いられる、積層体セットである。

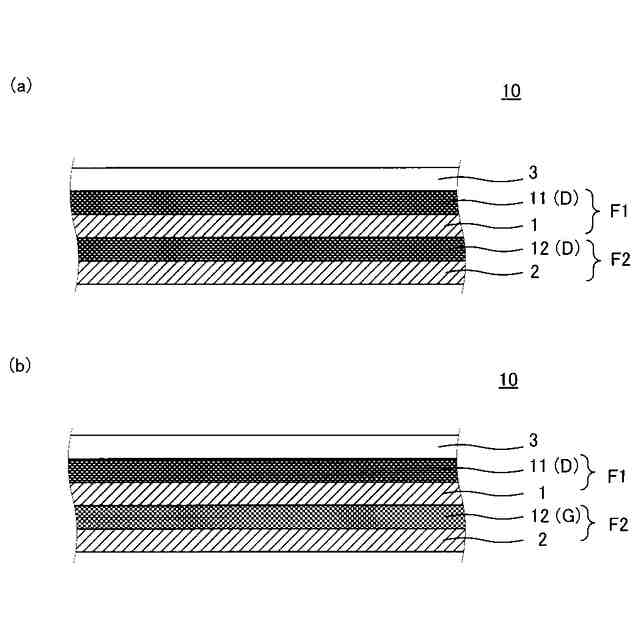

【選択図】図4
特許請求の範囲【請求項１】
透明である第１透明シーラント層と、
透明である第１透明基材、および前記第１透明基材の少なくとも一方の主面側に配置された第１印刷層を有する第１印刷フィルムと、
透明である第２透明基材、および前記第２透明基材の少なくとも一方の主面側に配置された第２印刷層を有する第２印刷フィルムと、をこの順に有し、
前記第１印刷層および前記第２印刷層が平面視上重なるように配置され、
前記第１印刷層側から平面視した場合に、前記第２印刷層は、前記第１印刷層が配置されていない領域にも配置されている、又は、前記第２印刷層は、前記第１印刷層を介して目視可能であり、
また、前記第２印刷層側から平面視した場合に、前記第１印刷層は、前記第２印刷層が配置されていない領域にも配置されている、又は、前記第１印刷層は、前記第２印刷層を介して目視可能であり、
前記第１印刷層および前記第２印刷層のうち少なくとも１つが、無版印刷層である、第１積層体と、
透明である第２透明シーラント層と、
透明である第３透明基材、および前記第３透明基材の少なくとも一方の主面側に配置された第３印刷層を有する第３印刷フィルムと、
透明である第４透明基材、および前記第４透明基材の少なくとも一方の主面側に配置された第４印刷層を有する第４印刷フィルムと、をこの順に有し、
前記第３印刷層および前記第４印刷層が平面視上重なるように配置され、
前記第３印刷層側から平面視した場合に、前記第４印刷層は、前記第３印刷層が配置されていない領域にも配置されている、又は、前記第４印刷層は、前記第３印刷層を介して目視可能であり、
また、前記第２印刷層側から平面視した場合に、前記第３印刷層は、前記第４印刷層が配置されていない領域にも配置されている、又は、前記第３印刷層は、前記第４印刷層を介して目視可能であり、
前記第３印刷層および前記第４印刷層のうち少なくとも１つが、無版印刷層である、第２積層体と、
を有し、
前記第１積層体および前記第２積層体が、前記第１透明シーラント層および前記第２透明シーラント層が対向するように積層されて用いられる、積層体セット。
続きを表示（約 2,000 文字）【請求項２】
前記第３印刷層と前記第４印刷層との間に隠蔽層を有する、請求項１に記載の積層体セット。
【請求項３】
透明である第１透明シーラント層と、第１印刷層と、第２印刷層と、透明である第１透明基材と、をこの順に有し、
前記第１印刷層および前記第２印刷層が平面視上重なるように配置され、
前記第１印刷層側から平面視した場合に、前記第２印刷層は、前記第１印刷層が配置されていない領域にも配置されている、又は、前記第２印刷層は、前記第１印刷層を介して目視可能であり、
また、前記第２印刷層側から平面視した場合に、前記第１印刷層は、前記第２印刷層が配置されていない領域にも配置されている、又は、前記第１印刷層は、前記第２印刷層を介して目視可能であり、
前記第１印刷層および前記第２印刷層のうち少なくとも１つが、無版印刷層である、第３積層体と、
透明である第２透明シーラント層と、第３印刷層と、第４印刷層と、透明である第２透明基材と、をこの順に有し、
前記第３印刷層および前記第４印刷層が平面視上重なるように配置され、
前記第３印刷層側から平面視した場合に、前記第４印刷層は、前記第３印刷層が配置されていない領域にも配置されている、又は、前記第４印刷層は、前記第３印刷層を介して目視可能であり、
また、前記第２印刷層側から平面視した場合に、前記第３印刷層は、前記第４印刷層が配置されていない領域にも配置されている、又は、前記第３印刷層は、前記第４印刷層を介して目視可能であり、
前記第３印刷層および前記第４印刷層のうち少なくとも１つが、無版印刷層である、第４積層体と、
を有し、
前記第３積層体および前記第４積層体が、前記第１透明シーラント層および前記第２透明シーラント層が対向するように積層されて用いられる、積層体セット。
【請求項４】
前記第３印刷層と前記第４印刷層との間に隠蔽層を有する、請求項３に記載の積層体セット。
【請求項５】
請求項１に記載の積層体セットを用いた、包装袋形成用シートであって、
前記第１透明シーラント層および前記第２透明シーラント層が同一の共通シーラント層であり、
前記第１透明基材および前記第３透明基材が同一の透明基材である、第１共通透明基材であり、
前記第２透明基材および前記第４透明基材が同一の透明基材である、第２共通透明基材であり、
前記第１印刷層および前記第３印刷層が、前記第１共通透明基材上に隣接して配置され、
前記第２印刷層および前記第４印刷層が、前記第２共通透明基材上に隣接して配置され、
前記第１印刷層および前記第２印刷層、並びに前記第３印刷層および前記第４印刷層が平面視上重複するように、前記共通シーラント層、前記第１共通透明基材、および前記第２共通透明基材が、この順に積層されている、包装袋形成用シート。
【請求項６】
前記第３印刷層と前記第４印刷層との間に隠蔽層を有する、請求項５に記載の包装袋形成用シート。
【請求項７】
請求項３に記載の積層体セットを用いた、包装袋形成用シートであって、
前記第１透明シーラント層および前記第２透明シーラント層が同一の共通シーラント層であり、
前記第１透明基材および前記第２透明基材が同一の透明基材である、共通透明基材であり、
前記第１印刷層および前記第３印刷層、並びに前記第２印刷層および前記第４印刷層が、前記共通透明基材上に隣接して配置され、
前記第１印刷層および前記第２印刷層、並びに前記第３印刷層および前記第４印刷層が平面視上重複するように、前記共通シーラント層、および前記共通透明基材が積層されている、包装袋形成用シート。
【請求項８】
前記第３印刷層と前記第４印刷層との間に隠蔽層を有する、請求項７に記載の包装袋形成用シート。
【請求項９】
請求項１に記載の積層体セットを用いた、包装袋であって、
前記第１積層体および前記第２積層体を、前記第１透明シーラント層および前記第２透明シーラント層が対向し、かつ、前記第１印刷層、前記第２印刷層、前記第３印刷層、前記第４印刷層が平面視上重なるように配置し、
前記第１積層体および前記第２積層体の周囲の一部における前記第１透明シーラント層および前記第２透明シーラント層がヒートシールされている、包装袋。
【請求項１０】
前記第３印刷層と前記第４印刷層との間に隠蔽層を有する、請求項９に記載の包装袋。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、積層体、積層体セット、包装袋形成用シート、および包装袋に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、食品、飲料、医薬品、及び化学品等の多くの商品分野における包装材料には、一般的に、商品名、絵柄、製造者名、ロゴマーク、商品説明等を設けるための印刷層が形成されている。印刷層は、グラビア印刷法、フレキソ印刷法等の有版印刷法により形成されることが多い。近年、トナーを用いた電子写真方式、インクジェット方式等の印刷機を用いて印刷層を形成する方法も提案されている。電子写真方式およびインクジェット方式は、版を必要としない無版印刷法であり、多種多様な絵柄を一度に印刷することができる。
【０００３】
特許文献１には、壁面部として、少なくとも第１壁面部と、上記第１壁面部に対向配置された第２壁面部とを備え、上記各壁面部の裏面同士が接合されたシール部を有するパウチ容器であって、上記第１及び上記第２壁面部は、ベースフィルムと、上記ベースフィルムの裏面側に設けられたシーラント層とを有し、上記第１及び上記第２壁面部の少なくとも１つは、上記ベースフィルムと上記シーラント層との間に形成された無版印刷層を有し、当該無版印刷層の縁部は容器端面から離れた位置に設けられている、パウチ容器が開示されている。
【０００４】
特許文献２には、デジタル印刷で図柄をそれぞれ印刷した表フィルムと裏フィルムの原反ロールを用意し、この２本の原反ロールから繰り出された表フィルムと裏フィルムの双方を合わせて三方シールを行うことにより製袋する三方シール袋の製袋方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１７／０４７１６７号
特開２０１８－１２２５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、高い意匠性を有する包装袋等の材料が求められており、特に、包装袋等においては、変化に富んだ意匠性が求められている。本開示においては、高い意匠性を有する積層体を提供することを主目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施形態は、透明である透明シーラント層と、透明である第１透明基材、および上記第１透明基材の少なくとも一方の主面側に配置された第１印刷層を有する第１印刷フィルムと、透明である第２透明基材、および上記第２透明基材の少なくとも一方の主面側に配置された第２印刷層を有する第２印刷フィルムと、をこの順に有し、上記第１印刷層および上記第２印刷層が平面視上重なるように配置され、上記第１印刷層および上記第２印刷層のうち少なくとも１つが、無版印刷層である、積層体を提供する。
【０００８】
本開示の他の実施形態は、透明である透明シーラント層と、第１印刷層と、第２印刷層と、透明である透明基材と、をこの順に有し、上記第１印刷層および上記第２印刷層が平面視上重なるように配置され、上記第１印刷層および第２印刷層のうち少なくとも１つが、無版印刷層である、積層体を提供する。
【０００９】
本開示の他の実施形態は、透明である第１透明シーラント層と、透明である第１透明基材、および上記第１透明基材の少なくとも一方の主面側に配置された第１印刷層を有する第１印刷フィルムと、透明である第２透明基材、および上記第２透明基材の少なくとも一方の主面側に配置された第２印刷層を有する第２印刷フィルムと、をこの順に有し、上記第１印刷層および上記第２印刷層が平面視上重なるように配置され、上記第１印刷層および上記第２印刷層のうち少なくとも１つが、無版印刷層である、第１積層体と、透明である第２透明シーラント層と、透明である第３透明基材、および上記第３透明基材の少なくとも一方の主面側に配置された第３印刷層を有する第３印刷フィルムと、透明である第４透明基材、および上記第４透明基材の少なくとも一方の主面側に配置された第４印刷層を有する第４印刷フィルムと、をこの順に有し、上記第３印刷層および上記第４印刷層が平面視上重なるように配置され、上記第３印刷層および上記第４印刷層のうち少なくとも１つが、無版印刷層である、第２積層体と、を有し、上記第１積層体および上記第２積層体が、上記第１透明シーラント層および上記第２透明シーラント層が対向するように積層されて用いられる、積層体セットを提供する。
【００１０】
本開示の他の実施形態は、透明である第１透明シーラント層と、第１印刷層と、第２印刷層と、透明である第１透明基材と、をこの順に有し、上記第１印刷層および上記第２印刷層が平面視上重なるように配置され、上記第１印刷層および第２印刷層のうち少なくとも１つが、無版印刷層である、第３積層体と、透明である第２透明シーラント層と、第３印刷層と、第４印刷層と、透明である第２透明基材と、をこの順に有し、上記第３印刷層および上記第４印刷層が平面視上重なるように配置され、上記第３印刷層および第４印刷層のうち少なくとも１つが、無版印刷層である、第４積層体と、を有し、上記第３積層体および上記第４積層体が、上記第１透明シーラント層および上記第２透明シーラント層が対向するように積層されて用いられる、積層体セットを提供する。
（【００１１】以降は省略されています）
