公開番号2025086113
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199940
出願日2023-11-27
発明の名称電子レンジ加熱用包装袋
出願人大日本印刷株式会社
代理人弁理士法人佐野特許事務所
主分類B65D 81/34 20060101AFI20250530BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】サイクル性を向上するとともに、加熱に伴って発生する蒸気を排出可能な包装袋を提供する。

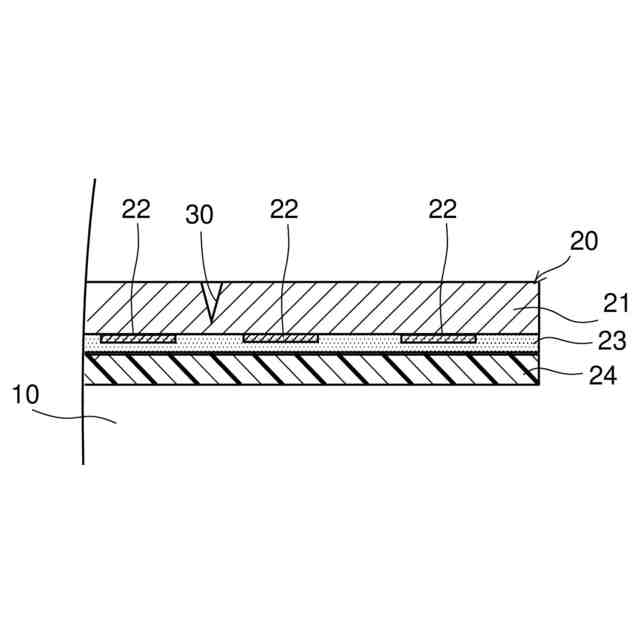

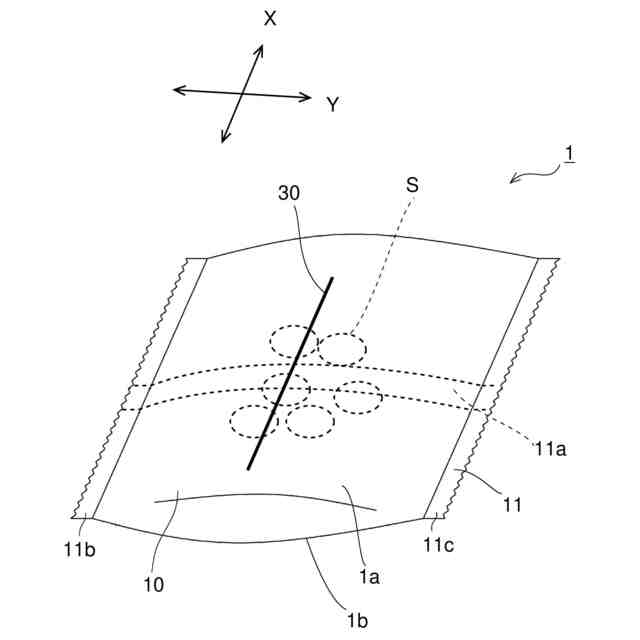

【解決手段】積層フィルム20の周縁を熱接着部11により熱接着して内部に形成される収納部10内に内容物Sを収納する包装袋1において、積層フィルム20は、収納部10を横断する方向に延びる切込線30を有し、延伸性を有するオレフィン系の延伸フィルム21と、オレフィン系の熱接着性樹脂層24と、を含み、延伸フィルム21は、TD方向よりもMD方向に延伸性が高く、切込線30は、延伸フィルム21のMD方向Yに対して交差する方向Xに延びる。

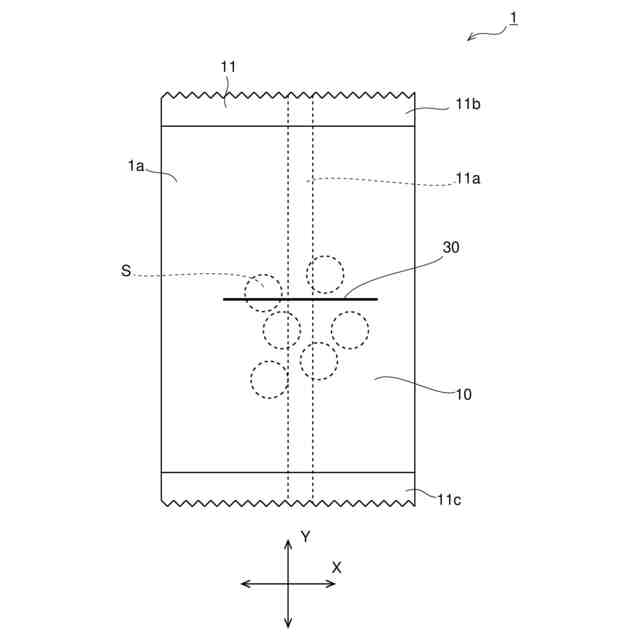

【選択図】図2
特許請求の範囲【請求項１】
積層フィルムの周縁を熱接着部により熱接着して内部に形成される収納部内に内容物を収納する包装袋において、
前記積層フィルムは、
前記収納部を横断する方向に延びる切込線を有するオレフィン系の延伸フィルムと、
オレフィン系の熱接着性樹脂層と、を含み、
前記延伸フィルムは、ＴＤ方向よりもＭＤ方向に延伸性が高く、
前記切込線は、前記延伸フィルムのＭＤ方向に対して交差する方向に延びることを特徴とする電子レンジ加熱用包装袋。
続きを表示（約 770 文字）【請求項２】
前記積層フィルムは、

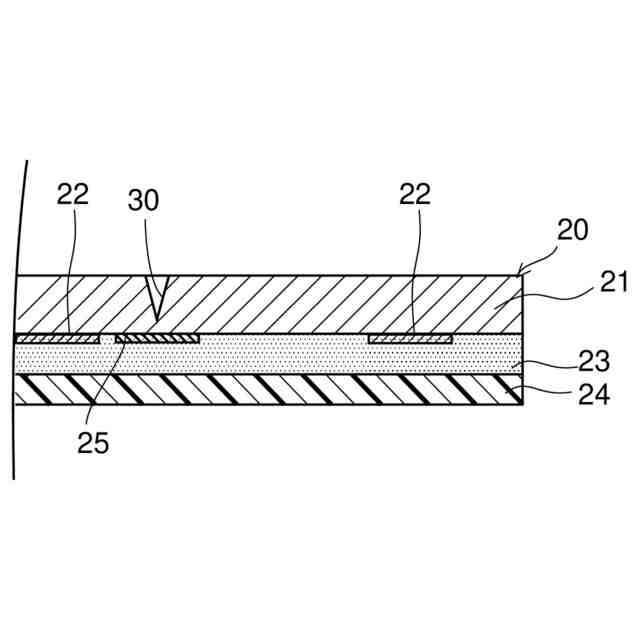

前記切込線上に配置され、前記延伸フィルムと前記熱接着性樹脂層とのラミネート強度を低下させる剥離層をさらに含むことを特徴とする請求項１に記載の電子レンジ加熱用包装袋。
【請求項３】
前記熱接着部は、
前記積層フィルムを合掌貼りした背シール部と、
前記背シール部が延びる方向の両端部を前記背シール部に交差する方向に熱接着した一対の端縁シール部と、を有し、
前記背シール部の延びる方向と前記延伸フィルムのＭＤ方向とが一致することを特徴とする請求項１又は請求項２に記載の電子レンジ加熱用包装袋。
【請求項４】
前記切込線は、前記背シール部の延びる方向において、前記収納部の中央部に配置されることを特徴とする請求項３に記載の電子レンジ加熱用包装袋。
【請求項５】
前記切込線は、前記背シール部の延びる方向と直交する方向において、前記収納部の半分以上に亘って延びることを特徴とする請求項３に記載の電子レンジ加熱用包装袋。
【請求項６】
前記切込線は、前記延伸フィルムのＭＤ方向に直交する方向に延びることを特徴とする請求項１又は請求項２に記載の電子レンジ加熱用包装袋。
【請求項７】
前記切込線は、前記延伸フィルムの厚み方向の半分以上の深さに形成されていることを特徴とする請求項１又は請求項２に記載の電子レンジ加熱用包装袋。
【請求項８】
前記切込線が、ミシン目状に形成されることを特徴とする請求項１又は請求項２に記載の電子レンジ加熱用包装袋。
【請求項９】
前記切込線が、直線状のハーフカットであることを特徴とする請求項１又は請求項２に記載の電子レンジ加熱用包装袋。

発明の詳細な説明【技術分野】
【０００１】
本発明は包装袋に関するものであり、例えば、熱接着された積層フィルムからなる電子レンジ加熱用包装袋に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来の包装袋は特許文献１に開示される。この包装袋は、積層フィルムの周縁を熱接着部により熱接着して内部に形成される収納部内に内容物を収納する。包装袋は、冷凍食品等を内容物とする。積層フィルムは、ポロエチレンテレフタレートから成るバリア層を含む。
【０００３】
包装袋をレンジ加熱すると、加熱に伴って内容物に含まれる水分が蒸発する。発生した蒸気によって包装袋の内圧が上昇する。収納部内で発生する蒸気は、蒸通部を介して包装袋の外部へ逃がすことができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１３４５９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、環境問題の高まりから使用後の包装袋の廃棄に際し、積層フィルムの構成樹脂の種類毎に分別がされるようになっている。しかしながら、上記の包装袋は、複数種の樹脂が積層された状態で廃棄され、リサイクル性が悪い問題があった。
【０００６】
本発明は上記問題点に鑑み、リサイクル性を向上するとともに、加熱に伴って発生する蒸気を排出可能な電子レンジ加熱用包装袋を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明は、積層フィルムの周縁を熱接着部により熱接着して内部に形成される収納部内に内容物を収納する包装袋において、前記積層フィルムは、前記収納部を横断する方向に延びる切込線を有すオレフィン系の延伸フィルムと、オレフィン系の熱接着性樹脂層と、を含み、前記延伸フィルムは、ＴＤ方向よりもＭＤ方向に延伸性が高く、前記切込線は、前記延伸フィルムのＭＤ方向に対して交差する方向に延びることを特徴としている。
【０００８】
また本発明は、上記構成の電子レンジ加熱用包装袋において、前記積層フィルムは、前記切込線上に配置され、前記延伸フィルムと前記熱接着性樹脂層とを剥離可能に積層する剥離層をさらに含むことが好ましい。
【０００９】
また本発明は、上記構成の電子レンジ加熱用包装袋において、前記熱接着部は、前記積層フィルムを合掌貼りした背シール部と、前記背シール部が延びる方向の両端部を前記背シール部に交差する方向に熱接着した一対の端縁シール部と、を有し、前記背シール部の延びる方向と前記延伸フィルムのＭＤ方向とが一致することが好ましい。
【００１０】
また本発明は、上記構成の電子レンジ加熱用包装袋において、前記切込線は、前記背シール部の延びる方向において、前記収納部の中央部に配置されることが好ましい。
（【００１１】以降は省略されています）
