特許ウォッチ

公開番号2025092295
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023208089
出願日2023-12-08
発明の名称液体処理装置
出願人ENELL株式会社
代理人個人
主分類C02F 1/44 20230101AFI20250612BHJP(水,廃水,下水または汚泥の処理)
要約【課題】安全な液体を長期にわたり供給できるようにすること。
【解決手段】液体処理装置は、ボトムタンク13、ウォータフィルタ群15、トップタンク16、ナノバブル発生器60、及びこれらを接続する配管を備える。ボトムタンク13は、浄化対象物の水W0を貯留する。ウォータフィルタ群15は、浄化対象物の水W0を透過させることで、浄化された水Wを出力する。トップタンク16は、ウォータフィルタ群15から出力された水Wを貯留する。配管(管路)は、ボトムタンク13からウォータフィルタ群15まで、及び、当該ウォータフィルタ群15からトップタンク16までを夫々を連通させるものであり、浄化対象物が流される。ナノバブル発生器60は、配管に配置されており、ナノバブルを発生して当該配管を流れる浄化対象物を浄化する。
【選択図】図1
特許請求の範囲【請求項１】
浄化対象物の液体を貯留する第１貯留手段と、
前記浄化対象物を透過させることで、浄化された前記液体を出力する透過浄化手段と、
前記透過浄化手段から出力された前記液体を貯留する第２貯留手段と、
前記第１貯留手段から前記透過浄化手段まで、及び、当該透過浄化手段から前記第２貯留手段までを夫々を連通させ、前記浄化対象物が流れる管路と、
前記管路に配置され、直径がマイクロバブル以下の気泡を発生して当該管路を流れる前記浄化対象物を浄化するバブル発生器と、
を備える液体処理装置。
続きを表示（約 720 文字）【請求項２】
前記バブル発生器は、前記透過浄化手段の前段の前記管路内に配置される、
請求項１に記載の液体処理装置。
【請求項３】
前記液体の入力の制御を実行する入力制御手段と、
空気に含まれる水分から前記液体を生成する液体生成手段と、
をさらに備え、
前記第１貯留手段は、前記液体生成手段の直下に配置され、前記液体生成手段から落下した前記液体と、前記入力制御手段の制御により入力された前記液体とのうち少なくとも一方を前記浄化対象物として貯留する、
請求項１に記載の液体処理装置。
【請求項４】
前記第１貯留手段からの前記浄化対象物の出力と、前記透過浄化手段に対する前記浄化対象物の透過と、前記第２貯留手段への前記液体の入力とを行うポンプ、
をさらに備え、
前記バブル発生器は、前記ポンプと前記透過浄化手段との間に配置される、
請求項１に記載の液体処理装置。
【請求項５】
浄化対象物の液体を貯留する第１貯留手段と、
前記浄化対象物を透過させることで、浄化された前記液体を出力する透過浄化手段と、
前記透過浄化手段から出力された前記液体を貯留する第２貯留手段と、
前記第１貯留手段から前記透過浄化手段まで、及び、当該透過浄化手段から前記第２貯留手段までを夫々を連通させ、前記浄化対象物が流れる管路と、
を備える液体処理装置における液体処理方法であって、
バブル発生器が、直径がマイクロバブル以下の気泡を発生して当該管路を流れる前記浄化対象物を浄化するステップ、
を含む液体処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体処理装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来より、空気を冷却することで得られる水や、入力された原水を用いて飲料水を生成する技術は存在する（例えば特許文献１等参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２００８－５１９１８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の技術では、高性能なフィルタを搭載しているにもかかわらず、飲料水等の液体が経時的に劣化（異臭や異物発生）し、安全な液体を長期にわたり供給できるようにはなっていないのが現状である。
【０００５】
本発明は、このような状況を鑑みてなされたものであり、安全な液体を長期にわたり供給できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一態様の液体処理装置は、
浄化対象物の液体を貯留する第１貯留手段と、
前記浄化対象物を透過させることで、浄化された前記液体を出力する透過浄化手段と、
前記透過浄化手段から出力された前記液体を貯留する第２貯留手段と、
前記第１貯留手段から前記透過浄化手段まで、及び、当該透過浄化手段から前記第２貯留手段までを夫々を連通させ、前記浄化対象物が流れる管路と、
前記管路に配置され、直径がマイクロバブル以下の気泡を発生して当該管路を流れる前記浄化対象物を浄化するバブル発生器と、
を備える。
【発明の効果】
【０００７】
本発明によれば、安全な液体を長期にわたり供給することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施形態に係る液体処理装置の内部の構成と、処理の流れとの例を示す図である。

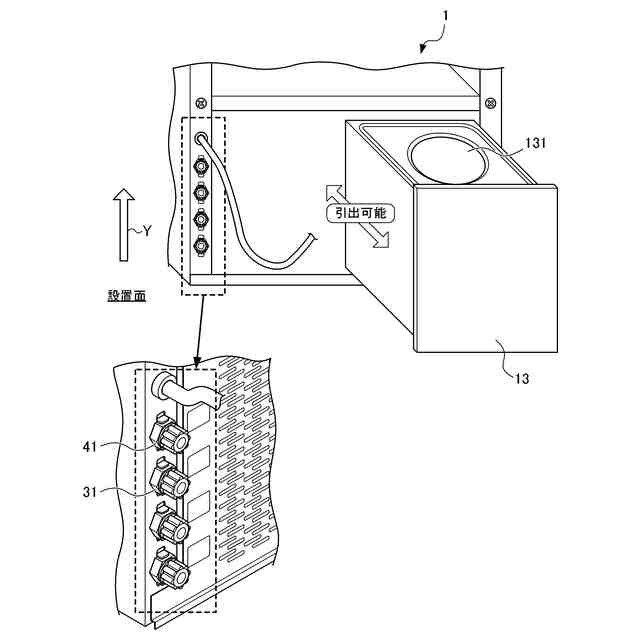

図１の液体処理装置のうち、装置外部からの液体を直接入力する部位の外観構成の一例を示す図である。
図１の液体処理装置の配管（流路）上における水の浄化の仕組みを説明するための図である。

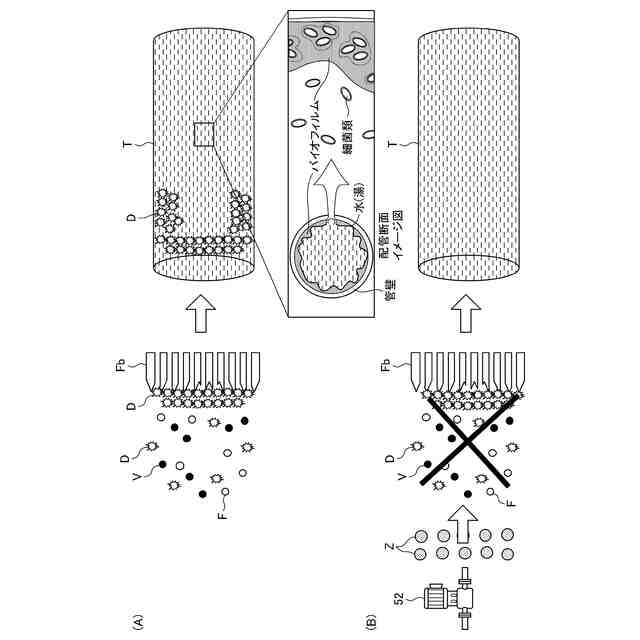

図１の液体処理装置における水の浄化の仕組みを説明する上で、一般的な高性能フィルタによる水の浄化の課題と、その課題を解決する仕組みを示す図である。

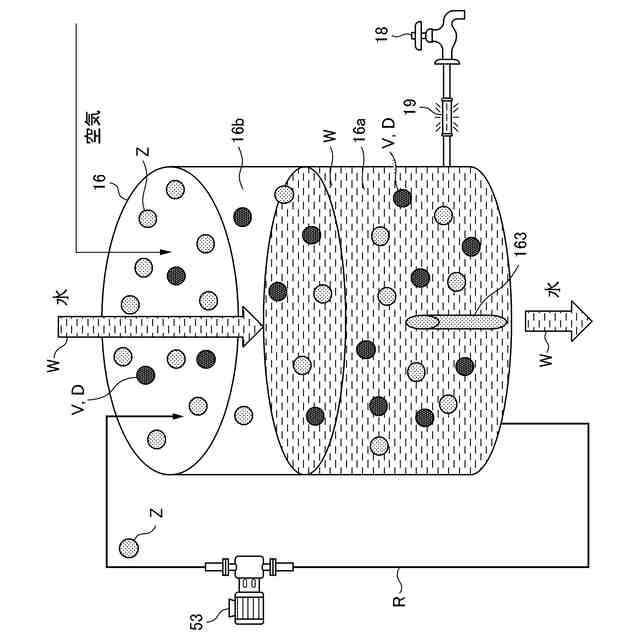

図１の液体処理装置のトップタンクにおける水の浄化処理の詳細を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を用いて説明する。

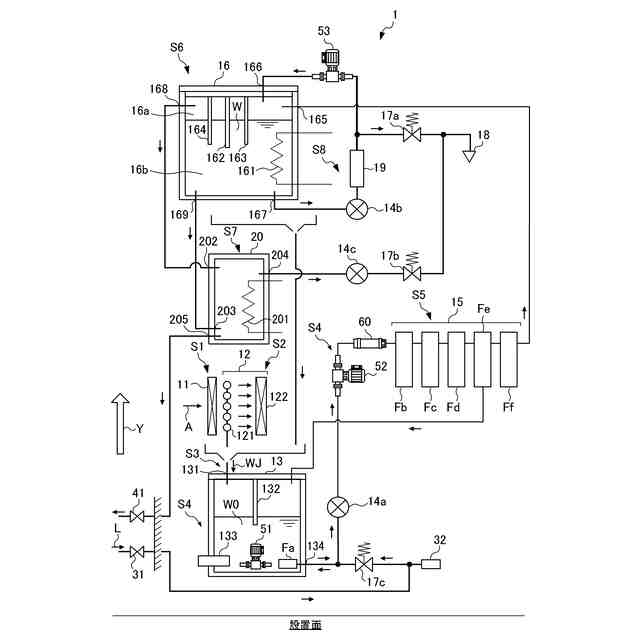

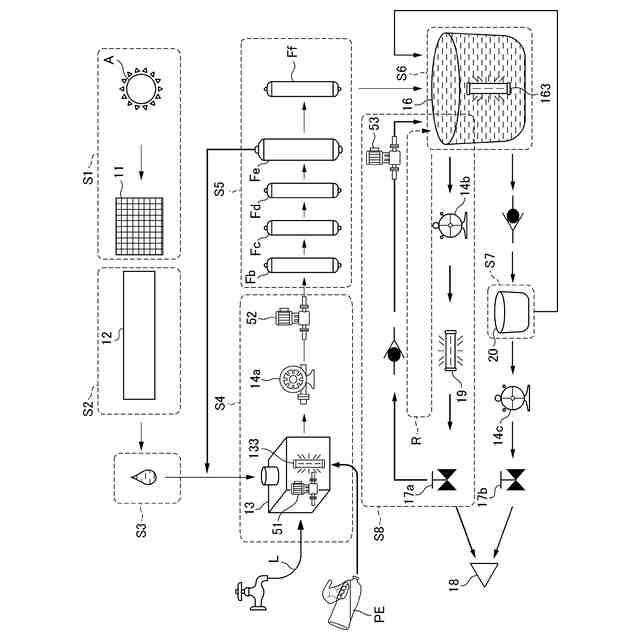

図１は、本発明の一実施形態に係る液体処理装置の内部の構成と、処理の流れとの例を示す図である。
なお、図１において、矢印Ｙや空気Ａ等の符号が付されたものを除き、矢印の向きは、水Ｗ及び液体Ｌが流れる向きを示している。
また、本明細書において、「上部」、「上方向」といった「上」を示す表現は、液体処理装置１の設置面から遠ざかる方向（図１中矢印Ｙの方向）を示す表現とする。また、「下部」、「直下」といった「下」を示す表現は、液体処理装置１の設置面に近づく方向を示す表現とする。
【００１０】
（基本的構成）
本発明の一実施形態に係る液体処理装置１は、外部から取り込んだ空気Ａを冷却して結露させることで水Ｗを生成し、生成した水Ｗに対して複数の浄化処理を施すことで飲料水を生成することができる。
また、液体処理装置１は、外部から取り込んだ液体Ｌに対して複数の浄化処理を施すことで飲料水を生成することもできる。
（【００１１】以降は省略されています）
