公開番号2025096426
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063306,2023194463
出願日2025-04-07,2019-12-24
発明の名称人形体
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 3/46 20060101AFI20250619BHJP(スポーツ;ゲーム;娯楽)
要約【課題】人形体が形成可能な姿勢の多様化に有利な技術を提供する。
【解決手段】人形体の脚部であって、膝部と、前記膝部に対して回動可能な大腿部と、前記膝部に対して回動可能な下腿部と、を備え、前記大腿部は、大腿部後方上部と、大腿部後方下部とを含み、前記下腿部は、その後方部が前記大腿部後方下部と接触する位置まで回動可能に前記膝部に対して取り付けられ、前記大腿部後方下部は、前記大腿部を前記下腿部に近接させる方向に前記膝部に対して回動させた場合には前記大腿部後方上部に対して陥凹可能となり、前記大腿部を前記下腿部から離間させる方向に前記膝部に対して回動させた場合には前記大腿部後方上部と連続面を形成するように保持されている。
【選択図】図1
特許請求の範囲【請求項１】
人形体の脚部であって、
膝部と、
前記膝部に対して回動可能な大腿部と、
前記膝部に対して回動可能な下腿部と、を備え、
前記大腿部は、大腿部後方上部と、大腿部後方下部とを含み、
前記下腿部は、その後方部が前記大腿部後方下部と接触する位置まで回動可能に前記膝部に対して取り付けられ、
前記大腿部後方下部は、
前記大腿部を前記下腿部に近接させる方向に前記膝部に対して回動させた場合には前記大腿部後方上部に対して陥凹可能となり、
前記大腿部を前記下腿部から離間させる方向に前記膝部に対して回動させた場合には前記大腿部後方上部と連続面を形成する
ように保持されている
脚部。
続きを表示（約 800 文字）【請求項２】
前記大腿部の前記膝部に対する可動域は、前記下腿部の前記膝部に対する可動域よりも狭い
請求項１記載の脚部。
【請求項３】
前記膝部は、前記大腿部内まで延出した第１の延出部を含み、
前記第１の延出部は、
前記大腿部を前記下腿部に近接させる方向に前記膝部に対して回動させた場合には前記大腿部後方下部の内壁から離間し、
前記大腿部を前記下腿部から離間させる方向に前記膝部に対して回動させた場合には前記大腿部後方下部の前記内壁を押圧するように接触する
請求項１または請求項２記載の脚部。
【請求項４】
前記大腿部は、大腿部前方上部と、大腿部前方下部とを更に含み、
前記大腿部前方下部は、
前記大腿部を前記下腿部に近接させる方向に前記膝部に対して回動させた場合には前記大腿部前方上部に対して隆起し、
前記大腿部を前記下腿部から離間させる方向に前記膝部に対して回動させた場合には前記大腿部前方上部と連続面を形成する
ように保持されている
請求項１から請求項３の何れか１項記載の脚部。
【請求項５】
前記膝部は、前記大腿部内まで延出した第２の延出部を更に含み、
前記大腿部前方下部は、前記第２の延出部により保持されている
請求項４記載の脚部。
【請求項６】
前記大腿部は、大腿部内側上部を更に含み、
前記大腿部内側上部は、開脚姿勢となるように前記大腿部を前記人形体の腰部に対して回動させた場合に外方に向かって隆起するように、前記大腿部前方上部と前記大腿部後方上部との間に保持されている
請求項４または請求項５記載の脚部。
【請求項７】
請求項１から請求項６の何れか１項記載の脚部を備える
人形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に人形体の脚部に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、人形体の胴体部、腕部、脚部等の各部位に関節構造を設けることが記載されている。ユーザは、このような人形体を所望の姿勢にすることができる。
【先行技術文献】
【特許文献】
【０００３】
実開平１－１３８４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
人形体のなかには多様な姿勢を形成可能に構成されることが求められるものもあり、例えば人形体の姿勢の変更に際して更に人間らしい動きが求められる場合もある。
【０００５】
本発明は、人形体が形成可能な姿勢の多様化に有利な技術を提供することを例示的目的とする。
【課題を解決するための手段】
【０００６】
本発明の一つの側面は人形体の脚部に係り、前記脚部は、膝部と、前記膝部に対して回動可能な大腿部と、前記膝部に対して回動可能な下腿部と、を備え、前記大腿部は、大腿部後方上部と、大腿部後方下部とを含み、前記下腿部は、その後方部が前記大腿部後方下部と接触する位置まで回動可能に前記膝部に対して取り付けられ、前記大腿部後方下部は、前記大腿部を前記下腿部に近接させる方向に前記膝部に対して回動させた場合には前記大腿部後方上部に対して陥凹可能となり、前記大腿部を前記下腿部から離間させる方向に前記膝部に対して回動させた場合には前記大腿部後方上部と連続面を形成するように保持されている。
【発明の効果】
【０００７】
本発明によれば、人形体が形成可能な姿勢の多様化に有利となる。
【図面の簡単な説明】
【０００８】
実施形態に係る人形体の全体構成を示す斜視図。
脚部パーツの分解図。

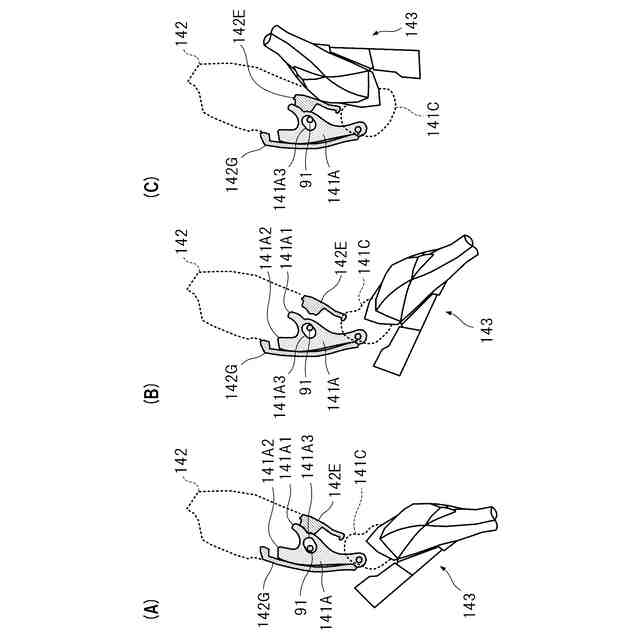

大腿部パーツに対して下腿部パーツを回動させた場合の様子を示す図。

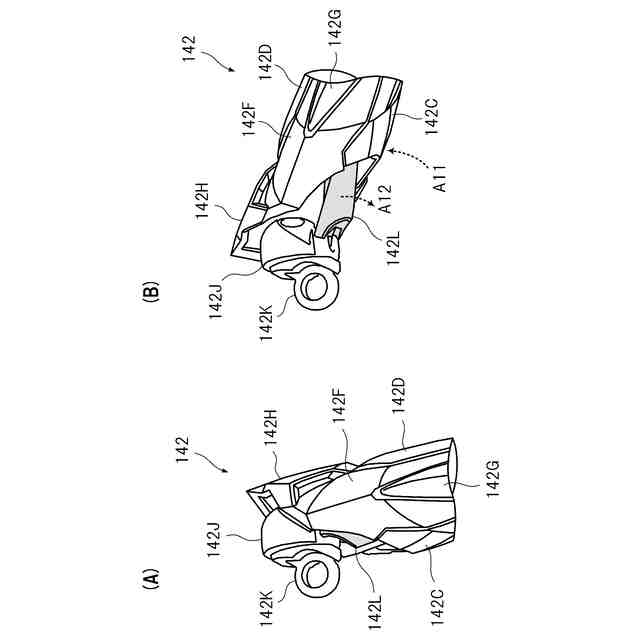

脚部パーツを開閉させた場合の様子を示す図。
腕部パーツの分解図。

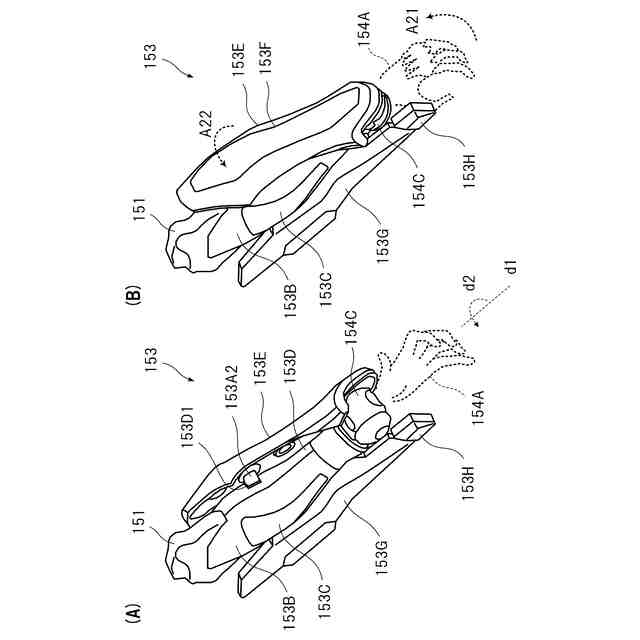

手部パーツを回動させた場合の様子を示す図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものでなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
（１．人形体の全体構成について）

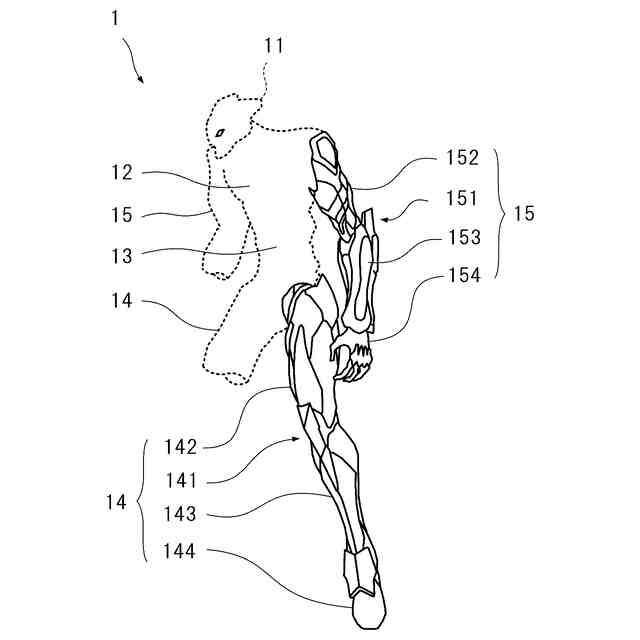

図１は、実施形態に係る人形体１の全体構成を示す。人形体１は、個々の部位を呈する部位パーツとして、頭部パーツ１１、胴体部パーツ１２、腰部パーツ１３、脚部パーツ１４および腕部パーツ１５を備える。これらのパーツ１１～１５は纏めて部位パーツと表現されてもよい。例えば、脚部パーツ１４は、腰部パーツ１３に対して回動可能に設けられ、また、腕部パーツ１５は、胴体部パーツ１２に対して回動可能に設けられる。
（【００１１】以降は省略されています）
