公開番号
2025103562
公報種別
公開特許公報(A)
公開日
2025-07-09
出願番号
2023221029
出願日
2023-12-27
発明の名称
物品供給装置
出願人
株式会社バンダイ
代理人
主分類
G07F
11/00 20060101AFI20250702BHJP(チェック装置)
要約
【課題】利便性が向上した物品供給装置を提供する。
【解決手段】物品供給装置1であって、本体部3と、本体部3に装着可能、且つ物品P を収容可能な収容部と、収容部に設けられ、物品を供給可能な供給部と、を備え、収容部は、第1収容部11と第2収容部12とを含み、第1収容部11、及び第2収容部12は、上下一体として構成されている。第1の物品P1を収容する第1収容部11、及び第2の物品P2を収容する第2収容部12が、上下一体として構成されていることで、両物品を供給するめの送出機構を上下の同じ位置に集中して配置することができる。これにより、送出機構の駆動系の共有化がし易い。
【選択図】図3
特許請求の範囲
【請求項1】
物品供給装置であって、
本体部と、
前記本体部に装着可能、且つ物品を収容可能な収容部と、
前記収容部に収容された前記物品を供給可能な供給部と、を備え、
前記収容部は、第1収容部と第2収容部とを含み、
前記第1収容部、及び前記第2収容部は、上下一体として構成されている、物品供給装置。
続きを表示(約 1,100 文字)
【請求項2】
請求項1に記載の物品供給装置であって、
前記第1収容部、及び前記第2収容部は、一つのユニットとして装着部に対して着脱可能に構成されている、物品供給装置。
【請求項3】
請求項2に記載の物品供給装置であって、
前記第1収容部は、前記第2収容部よりも多くの数の前記物品を収容可能に構成されている、物品供給装置。
【請求項4】
請求項3に記載の物品供給装置であって、
前記第1収容部は、前記第2収容部の直上に位置するように構成されている、物品供給装置。
【請求項5】
請求項4に記載の物品供給装置であって、
前記第1収容部は、その上部から前記物品を補充可能に構成され、
前記第2収容部は、前記本体部から取り外された状態において、その上部から前記物品を補充可能に構成されている、物品供給装置。
【請求項6】
請求項5に記載の物品供給装置であって、
前記第1収容部、及び前記第2収容部は、前記本体部に装着されている状態において、前記第1収容部に収容されている前記物品が前記第2収容部に収容されている前記物品の直上に位置するように構成されている、物品供給装置。
【請求項7】
請求項6に記載の物品供給装置であって、
前記供給部は、前記第1収容部からの前記物品の供給方向と、前記第2収容部からの前記物品の供給方向と、が同一方向となるように構成されている、物品供給装置。
【請求項8】
請求項1~7の何れか一項に記載の物品供給装置であって、
前記供給部は、前記物品を送出可能な第1送出部と第2送出部とを含み、
前記第1送出部は、前記第1収容部に収容されている前記物品を送出可能に構成され、
前記第2送出部は、前記第2収容部に収容されている前記物品を送出可能に構成されている、物品供給装置。
【請求項9】
請求項8に記載の物品供給装置であって、
前記物品は、上面と下面とを含み、
前記第1送出部は、前記第1収容部に収容されている前記物品の前記下面に接することで、接している前記物品を送出可能に構成され、
前記第2送出部は、前記第2収容部に収容されている前記物品の前記上面に接することで、接している前記物品を送出可能に構成されている、物品供給装置。
【請求項10】
請求項9に記載の物品供給装置であって、
前記第1送出部、及び前記第2送出部は、収容されている前記物品を水平方向に移動可能に構成されている、物品供給装置。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、物品供給装置に関する。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
従来、自動販売機としてカード状の物品を供給できる物品供給装置がある。例えば特許文献1においては、カード販売機は、コインを投入してハンドルを操作すると、外部取出口からカード入りパックの先端が、カードカバーに被包された状態で突出する。したがって、カード先端の突出量が整う前ではカード先端はカードカバーにガードされて手指で摘まれて無理に引き出されることが確実に禁止される一方、カードカバーはカード先端の突出量が整うと、カード先端を残して外部取出口内に没入するから、その後は、カード先端を手指で摘んで引き出すことを許容する構成、が開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2005-182319号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1においては、ハンドル操作を伴うカード状の物品の提供であって、操作が面倒ある。また、特許文献1においては、装置自体の取り扱い性を向上させる構成についての言及もなく、提供できる物品については複数種の物品の提供ができない等、その利便性に課題を有している。
【0005】
本発明は、利便性が向上した物品供給装置を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明の一態様の物品供給装置は、本体部と、本体部に装着可能、且つ物品を収容可能な収容部と、収容部に収容された物品を供給可能な供給部と、を備え、収容部は、第1収容部と第2収容部とを含み、第1収容部、及び第2収容部は、上下一体として構成されている、ものである。
【発明の効果】
【0007】
本発明によれば、利便性が向上した物品供給装置を提供することができる。
【図面の簡単な説明】
【0008】
本発明の一態様の物品供給装置及びゲーム実行部の斜視図である。

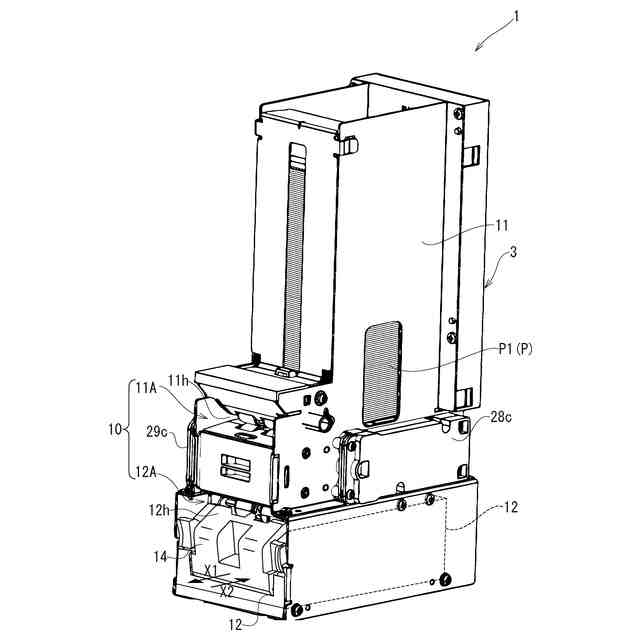

物品供給装置を右側方から見た斜視図である。

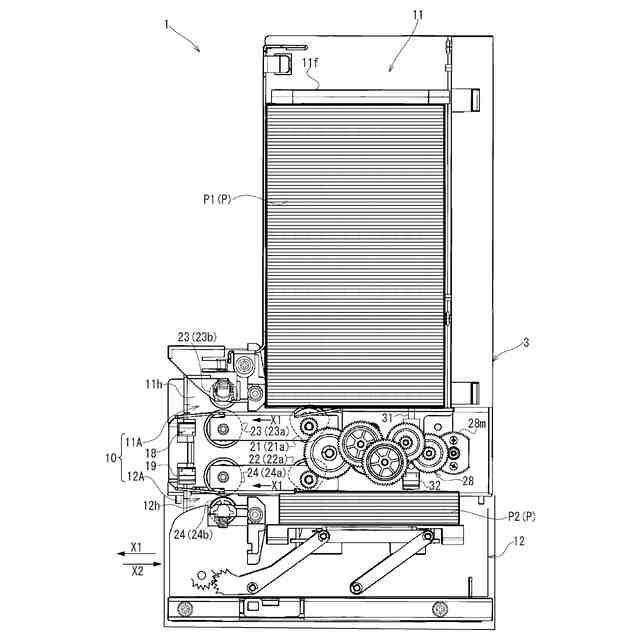

物品供給装置の内部構造を右側方から見た側面図である。

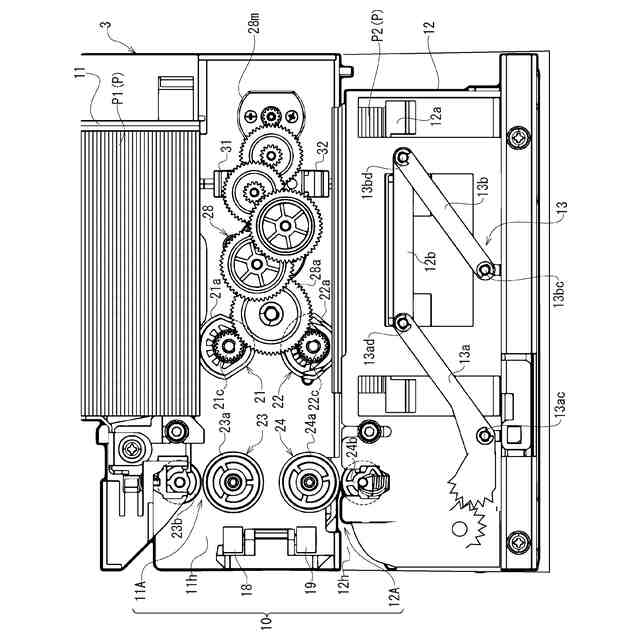

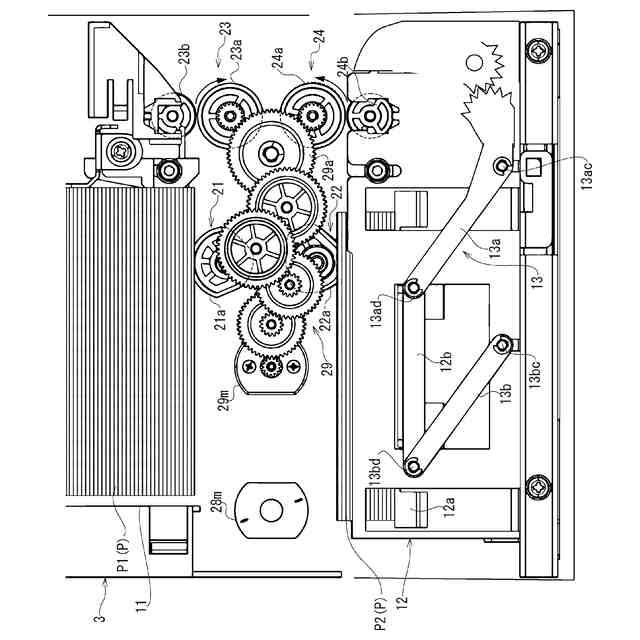

第1送出部及び第2送出部の駆動機構を示す側面図である。
第3送出部及び第4送出部の駆動機構を示す側面図である。

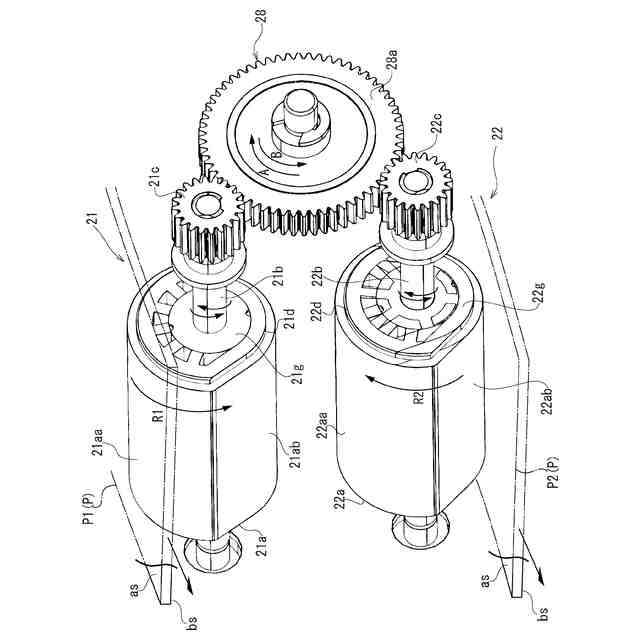

第1送出部及び第2送出部を示す斜視図である。

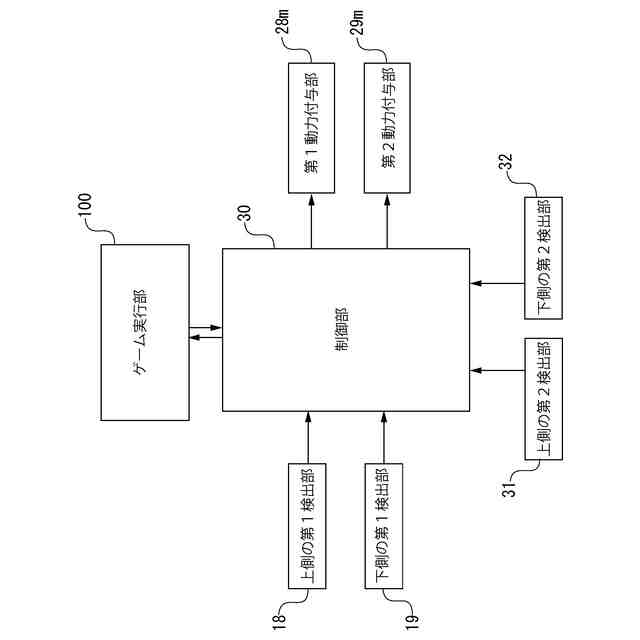

制御部を含む制御系のブロック図である。

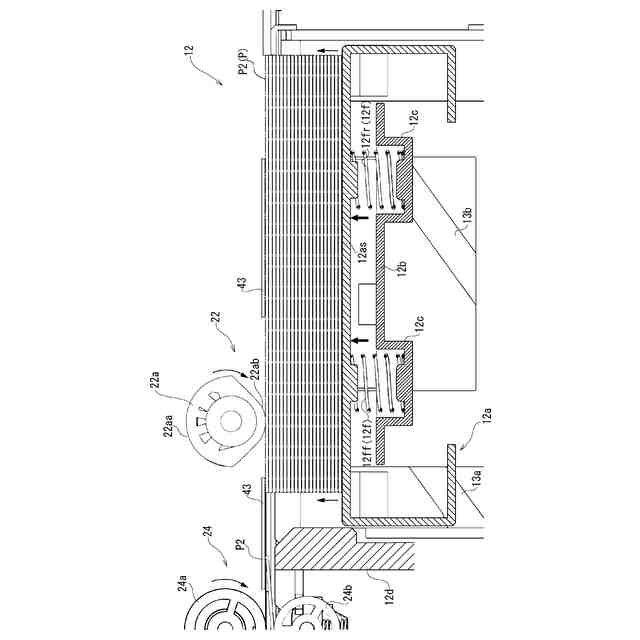

第2収容部の与圧構造を示す要部断面図である。

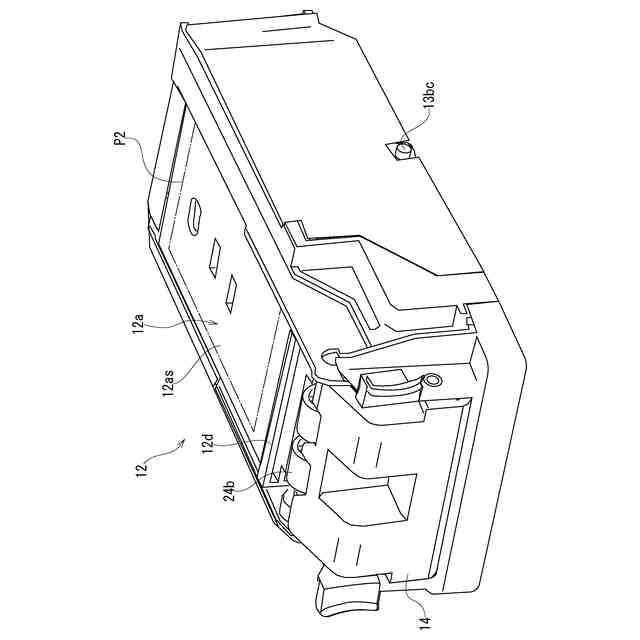

第2収容部を本体部から取り出した状態を示す斜視図である。
第2収容部の載置部が上がった状態のリンク構造を示す斜視図である。
第2収容部の載置部が下がった状態のリンク構造を示す斜視図である。
第2収容部の操作部の他の形態を示す斜視図である。
第1供給部における第1の物品の送出し初期状態を示す動作説明図である。
第1供給部における第1の物品の送出し中段状態を示す動作説明図である。
第1供給部における第1の物品の送出し終段状態を示す動作説明図である。
第1供給部における第1の物品の落下時の状態を示す動作説明図である。
第2供給部における第2の物品の送出し初期状態を示す動作説明図である。
第2供給部における第2の物品の送出し中段状態を示す動作説明図である。
第2供給部における第2の物品の送出し終段状態を示す動作説明図である。
第2供給部における第2の物品の落下時の状態を示す動作説明図である。
【発明を実施するための形態】
【0009】
以下、本発明の一態様である物品供給装置について、図を参照して説明する。

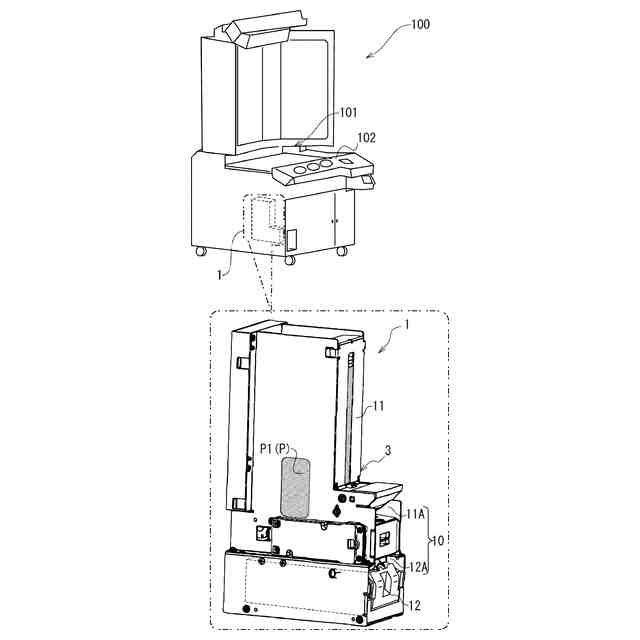

図1は、物品供給装置1及びゲーム実行部100の斜視図である。
【0010】
物品供給装置1は、ゲームセンターなどに設置されて、例えば、ディスプレイ101やゲーム操作部102等を備えゲーム実行部(ゲーム機)の本体内部に組み込まれている。このゲーム実行部100は、所定の代価の支払いを条件としてゲームを実行可能なものであるが、例えば、ゲーム実行部100におけるゲームの結果に関連させてカード状の物品Pを装置前面側(図においては左前方側)から供給する。また、単に、代価の支投入によって物品Pを供給できるようにも構成されている。
(【0011】以降は省略されています)
