特許ウォッチ

公開番号2025097075
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213142
出願日2023-12-18
発明の名称着色粒状物
出願人ケイミュー株式会社
代理人弁理士法人北斗特許事務所
主分類C04B 14/02 20060101AFI20250623BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】遮熱性能の高い着色粒状物を提供する。
【解決手段】着色粒状物Aは、コア粒子Bと、コア粒子Bの表面上に形成された着色層Tと、を備える。コア粒子Bは、平均粒径が0.1～1.0mmの無機質粒子からなる。着色層Tは、ガラスフリット及び遮熱顔料を含むコーティング材Cがコア粒子Bの表面上に溶着した溶着物である。前記遮熱顔料は、日射反射率が20%～30%の無機質顔料を含む。
【選択図】図1
特許請求の範囲【請求項１】
コア粒子と、前記コア粒子の表面に形成された着色層と、を備えた着色粒状物であって、
前記コア粒子は、平均粒径が０．１～１．０ｍｍの無機質粒子からなり、
前記着色層は、ガラスフリット及び遮熱顔料を含むコーティング材が前記コア粒子の表面に溶着した溶着物であり、
前記遮熱顔料は、日射反射率が２０％～３０％の無機質顔料を含む、
着色粒状物。
続きを表示（約 140 文字）【請求項２】
前記コア粒子の平均粒径と前記遮熱顔料の平均粒径との比が、１０００：１～２００：１である、
請求項１に記載の着色粒状物。
【請求項３】
前記コア粒子は、酸化鉄の含有量が０．１質量％以下である、
請求項１又は２に記載の着色粒状物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、着色粒状物に関する。より詳細には、本発明は、コア粒子とコーティング材とを備える着色粒状物に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、遮熱性粒状物が記載されている。この遮熱性粒状物は、粒径０．０７５～３０．０ｍｍの粒状物の芯材と、該芯材のほぼ全表面を覆っている着色皮膜とを有している。前記着色皮膜は、ＪＩＳＡ５７５９に規定の日射反射率が１５％以上９５％以下のものから選ばれる遮熱性顔料と、粘結防止剤とを含有している。前記粘結防止剤は、粒子径が２～１０μｍの微粒シリカで、含有量が着色皮膜１００重量部に対して０．０５～１０．０重量部で、前記着色皮膜に埋め込まれ、あるいは付着して表面に露出し、前記着色皮膜に対する表面含有量が１０～２０％である。
【先行技術文献】
【特許文献】
【０００３】
特許第４３２７２２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されているような遮熱性粒状物では、その遮熱性能の向上が望まれている。
【０００５】
本発明は、上記事由に鑑みてなされており、遮熱性能の高い着色粒状物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、コア粒子と、前記コア粒子の表面上に形成された着色層と、を備えた着色粒状物であって、前記コア粒子は、平均粒径が０．１～１．０ｍｍの無機質粒子からなり、前記着色層は、ガラスフリット及び遮熱顔料を含むコーティング材が前記コア粒子の表面上に溶着した溶着物であり、前記遮熱顔料は、日射反射率が２０％～３０％の無機質顔料を含む。
【発明の効果】
【０００７】
本発明によれば、遮熱顔料による太陽光の反射性能が高く、遮熱効果の高い着色粒状物が得やすい。
【図面の簡単な説明】
【０００８】

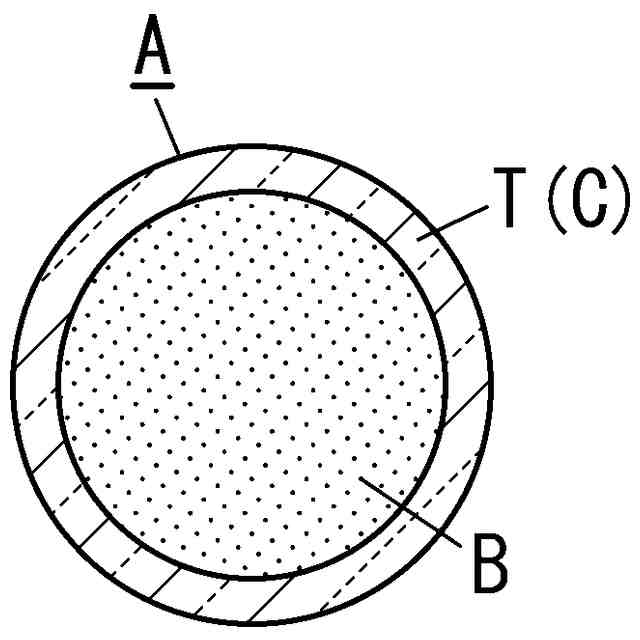

図１は、本実施形態の着色粒状物を示す概略の断面図である。

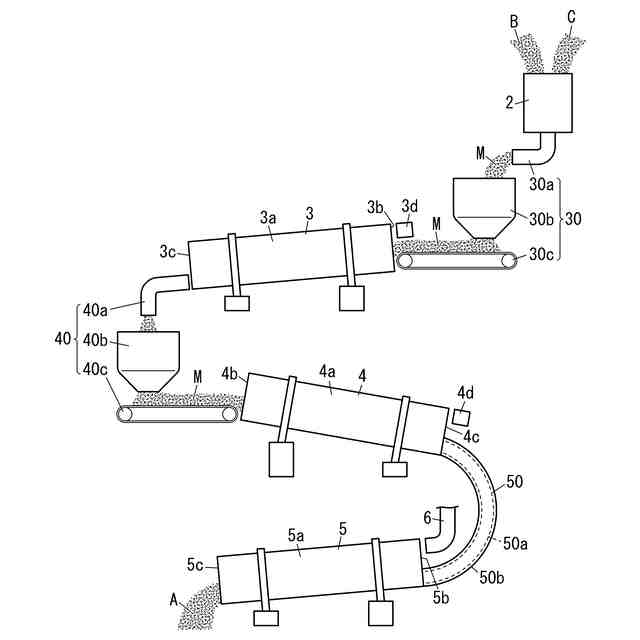

図２は、本実施形態の着色粒状物の製造装置を示す概略図である。

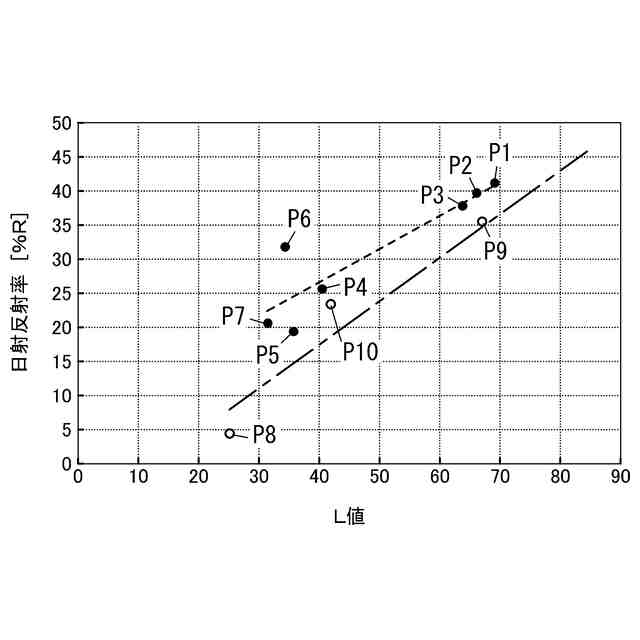

図３は、遮熱顔料のＬ値と日射反射率との関係を示すグラフである。

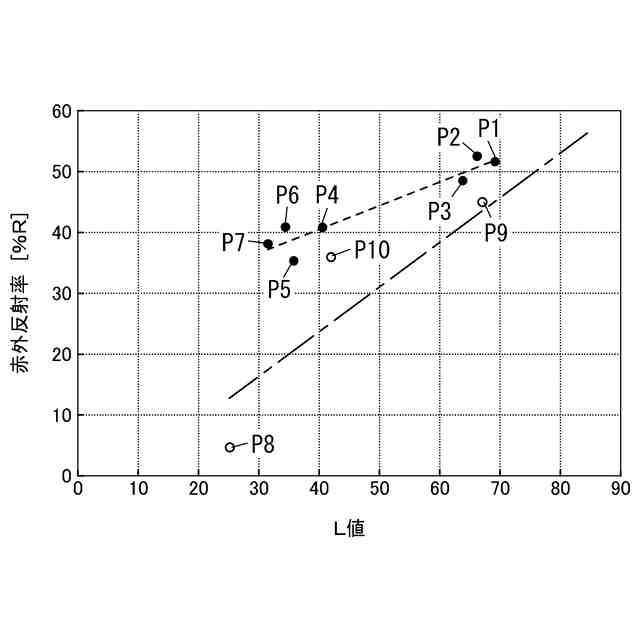

図４は、遮熱顔料のＬ値と赤外反射率との関係を示すグラフである。
図５は、遮熱顔料の照射時間と温度との関係を示すグラフである。

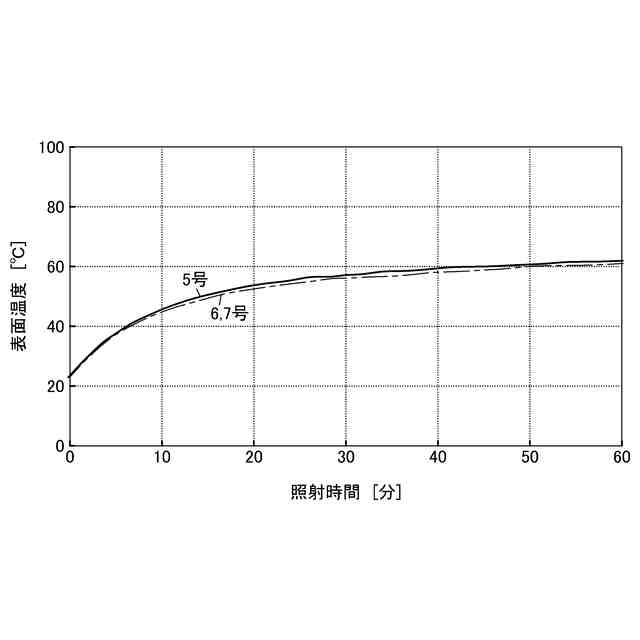

図６は、遮熱顔料の照射時間と表面温度との関係を示すグラフである。
【発明を実施するための形態】
【０００９】
１．概要
本実施形態の着色粒状物Ａは、コア粒子Ｂと着色層Ｔと、を備える（図１参照）。着色層Ｔは、コア粒子Ｂの表面上に形成されている。コア粒子Ｂは、平均粒径が０．１～１．０ｍｍの無機質粒子からなる。着色層Ｔは溶着物であって、ガラスフリット及び遮熱顔料を含むコーティング材Ｃがコア粒子Ｂの表面上に溶着している。前記遮熱顔料は、日射反射率が２０％～３０％の無機質顔料を含む。
【００１０】
本実施形態の着色粒状物Ａは、遮熱顔料を含む着色層Ｔがコア粒子Ｂの表面に形成されているため、遮熱顔料による太陽光の反射性能が高く、遮熱効果の高い着色粒状物Ａが得られる。従って、本実施形態の着色粒状物Ａを屋根材や壁材などの建材の表面に化粧材として設けることにより、建材の外観の意匠性を向上しながら、建材の温度上昇も抑えることができる。
（【００１１】以降は省略されています）

関連特許
