特許ウォッチ

公開番号2025075010
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024189832
出願日2024-10-29
発明の名称水硬性粉体の製造方法
出願人花王株式会社
代理人個人,個人
主分類C04B 7/00 20060101AFI20250507BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】微粒化が抑制された水硬性粉体の製造方法を提供する。
【解決手段】下記(B)成分と下記(C)成分とを混合すること、混合して得られた(B)成分と(C)成分の混合物と下記(A)成分とを混合乃至攪拌することを行う、水硬性粉体の製造方法。
(A)成分:セメントクリンカー又はセメント粉体
(B)成分:鉄を酸化鉄換算で2.0質量%未満含み、且つモース硬度が1以上5以下である、鉱物、スラグ及びアッシュから選ばれる1種類以上
(C)成分:下記一般式(c1)で表される化合物又はその塩

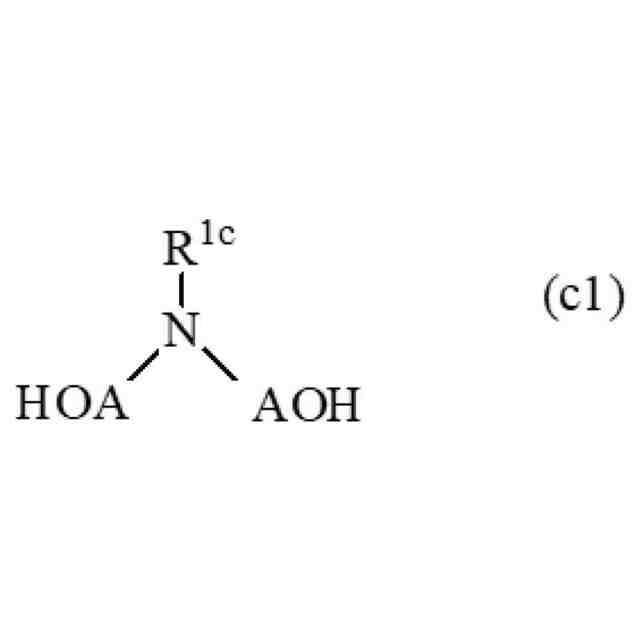

【化1】
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025075010000007.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">27</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">153</com:WidthMeasure> </com:Image>
〔式中、R^1cは、水素原子、炭素数1以上4以下の炭化水素基、炭素数2以上4以下のヒドロキシアルキル基又は炭素数4以上10以下の極性官能基を表し、AOは、それぞれ独立して、炭素数2以上4以下のアルキレンオキシドを表す。〕
【選択図】なし
特許請求の範囲【請求項１】
下記（Ｂ）成分と下記（Ｃ）成分とを混合すること、混合して得られた（Ｂ）成分と（Ｃ）成分の混合物と下記（Ａ）成分とを混合乃至攪拌することを行う、水硬性粉体の製造方法。
（Ａ）成分：セメントクリンカー又はセメント粉体
（Ｂ）成分：鉄を酸化鉄換算で２．０質量％未満含み、且つモース硬度が１以上５以下である、鉱物、スラグ及びアッシュから選ばれる１種類以上
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
JPEG
27
153
〔式中、Ｒ
１ｃ
は、水素原子、炭素数１以上４以下の炭化水素基、炭素数２以上４以下のヒドロキシアルキル基又は炭素数４以上１０以下の極性官能基を表し、ＡＯは、それぞれ独立して、炭素数２以上４以下のアルキレンオキシドを表す。〕
続きを表示（約 950 文字）【請求項２】
下記（Ａ）成分と下記（Ｃ）成分とを混合すること、混合して得られた（Ａ）成分と（Ｃ）成分の混合物と下記（Ｂ）成分とを混合乃至攪拌することを行う、水硬性粉体の製造方法。
（Ａ）成分：セメントクリンカー又はセメント粉体
（Ｂ）成分：鉄を酸化鉄換算で２．０質量％未満含み、且つモース硬度が１以上５以下である、鉱物、スラグ及びアッシュから選ばれる１種類以上
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
JPEG
27
153
〔式中、Ｒ
１ｃ
は、水素原子、炭素数１以上４以下の炭化水素基、炭素数２以上４以下のヒドロキシアルキル基又は炭素数４以上１０以下の極性官能基を表し、ＡＯは、それぞれ独立して、炭素数２以上４以下のアルキレンオキシドを表す。〕
【請求項３】
前記一般式（ｃ１）中、Ｒ
１ｃ
は、水素原子又は炭素数４以上１０以下の極性官能基を表す、請求項１又は２に記載の水硬性粉体の製造方法。
【請求項４】
（Ａ）成分に対する（Ｃ）成分の吸着量（ａＡ）と（Ｂ）成分に対する（Ｃ）成分の吸着量（ａＢ）の質量比（ａＢ）／（ａＡ）が１．０以上である、請求項１又は２に記載の水硬性粉体の製造方法。
【請求項５】
（Ａ）成分の混合量と（Ｂ）成分の混合量の合計１００質量部に対して、（Ｃ）成分を、０．００５質量部以上０．５質量部以下混合する、請求項１又は２に記載の水硬性粉体の製造方法。
【請求項６】
（Ａ）成分の混合量と（Ｂ）成分の混合量の質量比（（Ａ）／（Ｂ））が、１以上９９以下となるように（Ａ）成分と（Ｂ）成分を混合する、請求項１又は２に記載の水硬性粉体の製造方法。
【請求項７】
前記水硬性粉体に対する（Ａ）成分の混合量が、５０質量％以上９９質量％以下である、請求項１又は２に記載の水硬性粉体の製造方法。
【請求項８】
（Ｂ）成分は、炭酸カルシウム、カオリン及びドロマイトから選ばれる１種以上を含む、請求項１又は２に記載の水硬性粉体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水硬性粉体の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
セメントコンクリートは、主にポルトランドセメント、水、細骨材、粗骨材を混合し成形、硬化させることによって製造される、人類の発展に欠くことのできない建設資材である。
【０００３】
ポルトランドセメントは、石灰石、粘土、珪石、及び鉄原料等を乾燥し、混合、焼成して得られるセメントクリンカーを主原料として製造されるが、焼成工程においては石灰石の脱炭酸により大量のＣＯ
２
が排出される。近年、セメント産業におけるＣＯ
２
排出量削減に向けた取り組みの一環として、セメントクリンカーの代わりに（潜在）水硬性を示す鉱物、スラグ、又はアッシュ等を混合した、混合セメントの普及促進が検討されている。
【０００４】
混合セメントに混合される混合材；（潜在）水硬性を示す鉱物、スラグ又はアッシュ等としては、例えば、ポゾラン作用のあるもの（フライアッシュ、シリカフューム、火山灰、珪酸白土、が焼粘土）や、潜在水硬性のあるもの（高炉スラグ）、Ｃ３Ａ（アルミン酸三カルシウム）又はＣ４ＡＦ（鉄アルミン酸四カルシウム）と反応するもの（石灰石）などが挙げられる。
【０００５】
特許文献１には、所定の普通ポルトランドセメントクリンカーと、石膏と、石灰石と、アルカノールアミンを含む助剤とを含み、普通ポルトランドセメントクリンカー、石膏、及び助剤の合計量中のアルカノールアミンの含有量が１０～２１０ｍｇ／ｋｇであり、普通ポルトランドセメントクリンカー、石膏、助剤、及び石灰石の合計量中の石灰石の含有量が３～１０質量％である、高い強度を有し、流動性に優れるセメント組成物及びその製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－１５１０７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、混合セメントを製造する際に、原料であるセメントクリンカー等と混合材を一括で攪拌・混合すると、セメントクリンカー等と比して軟らかい混合材が過度に微粒化し、粉体としての流動性が低下したり、粉塵によって作業環境が悪化したりする、おそれがあった。
上記課題の解決策としては、セメントクリンカー等と混合材を別々に粉砕し、後工程で混合する、といった対応が取られることが多いが、セメントクリンカー等と混合材とを混合する設備や混合材をストックするための設備などが新たに必要となり、投資がかさむなどの課題が生じる。
本発明は、微粒化が抑制された水硬性粉体の製造方法を提供する。
【課題を解決するための手段】
【０００８】
本発明は、一つの実施形態において、下記（Ｂ）成分と下記（Ｃ）成分とを混合すること、混合して得られた（Ｂ）成分と（Ｃ）成分の混合物と下記（Ａ）成分とを混合乃至攪拌することを行う、水硬性粉体の製造方法を提供する。
（Ａ）成分：セメントクリンカー又はセメント粉体
（Ｂ）成分：鉄を酸化鉄換算で２．０質量％未満含み、且つモース硬度が１以上５以下である、鉱物、スラグ及びアッシュから選ばれる１種類以上
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
【０００９】
JPEG
27
153
【００１０】
〔式中、Ｒ
１ｃ
は、水素原子、炭素数１以上４以下の炭化水素基、炭素数２以上４以下のヒドロキシアルキル基又は炭素数４以上１０以下の極性官能基を表し、ＡＯは、それぞれ独立して、炭素数２以上４以下のアルキレンオキシドを表す。〕

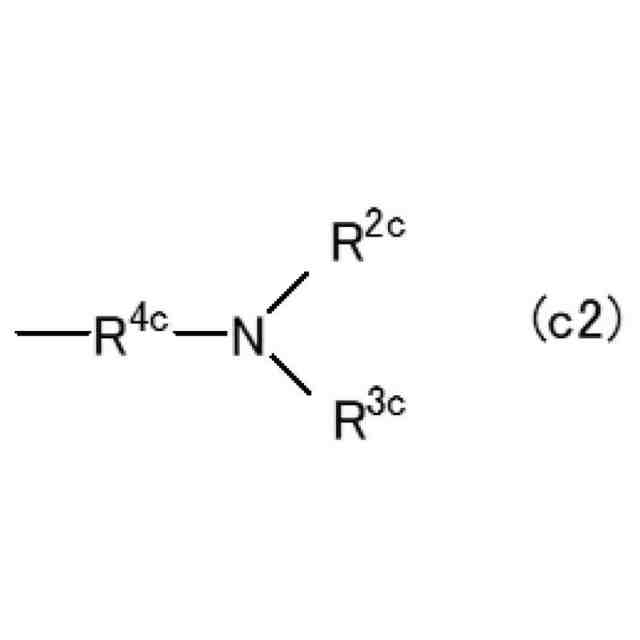

（【００１１】以降は省略されています）

関連特許
