公開番号2025111707
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025074877
出願日2025-04-28
発明の名称電子霧化装置
出願人シェンチェンギークベイプテクノロジーカンパニーリミテッド
代理人弁理士法人ドライト国際特許事務所
主分類A24F 40/51 20200101AFI20250723BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】物理ボタンによる誤始動での加熱を防止するとともに、加熱効率を向上させ、加熱をタイムリーに停止させて電力を節約することができる電子霧化装置を提供する。

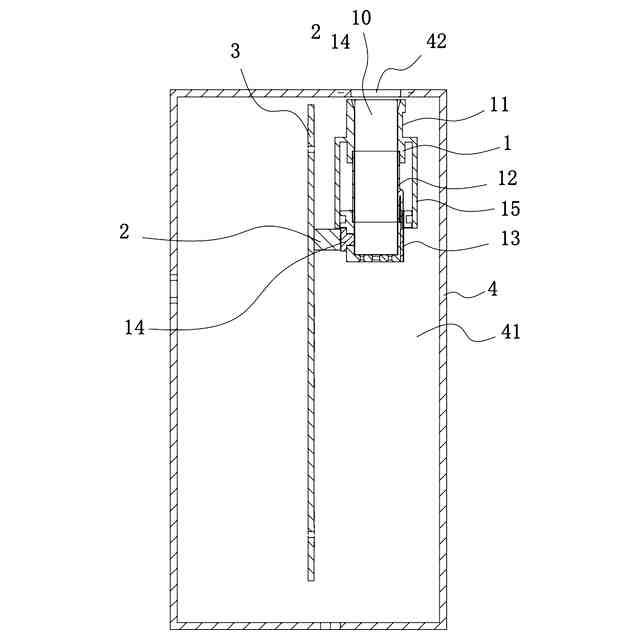

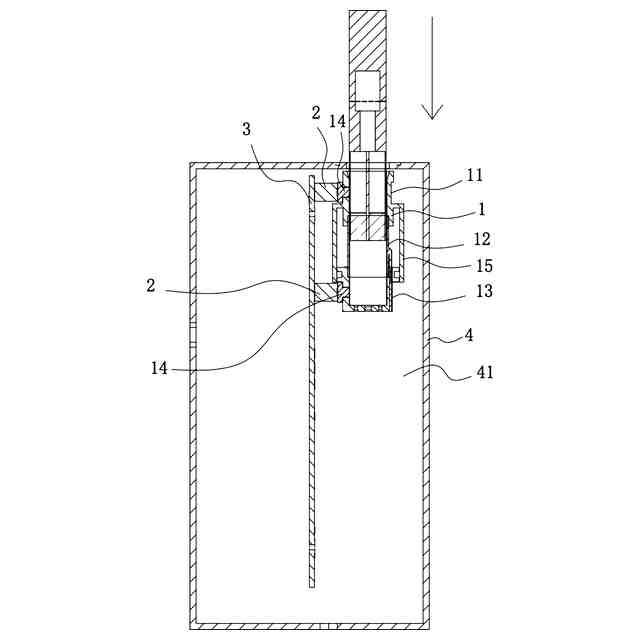

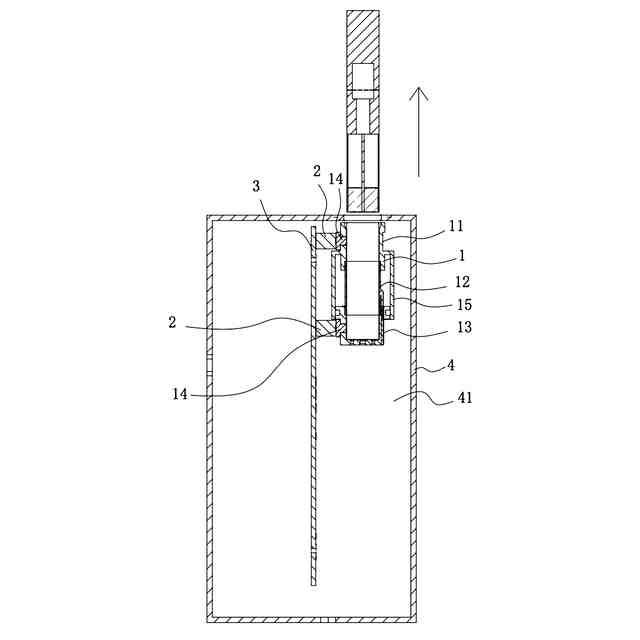

【解決手段】霧化基質の挿着およびベーキングに用いられる霧化キャビティ10を有する霧化コンポーネント1と、霧化キャビティの外側または内側に設置され、霧化キャビティ内に霧化基質が挿着されているか否かを検出するセット検知センサー2と、霧化コンポーネントおよびセット検知センサーにそれぞれ電気的に接続される回路板3と、を含む。セット検知センサーはトリガースイッチとして、霧化キャビティ内に霧化基質が挿着されていることを検出した場合、加熱の開始をトリガーし、霧化キャビティ内に霧化基質が挿着されていることを検出していない場合、加熱の停止をトリガーし、利用者が霧化基質を挿入すると自動的に加熱を開始させ、霧化基質を抜き取ると自動的に加熱を停止させる。

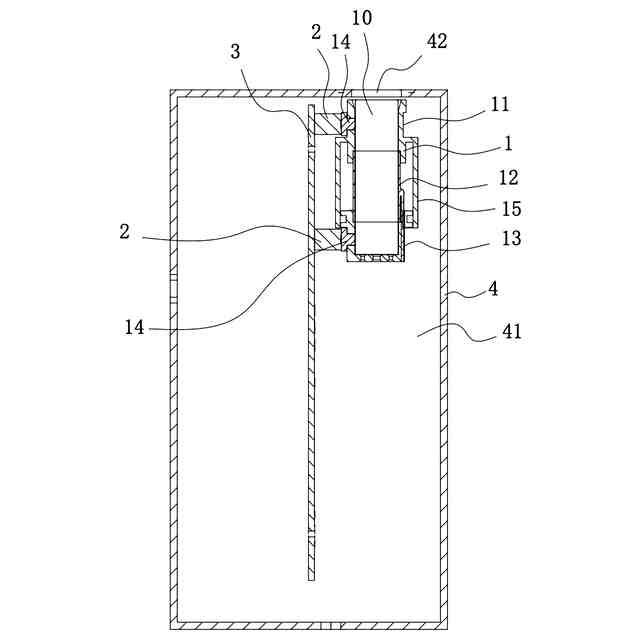

【選択図】図1
特許請求の範囲【請求項１】
霧化基質の挿着およびベーキングに用いられる霧化キャビティを有する霧化コンポーネントと、
前記霧化キャビティの外側または内側に設置されており、前記霧化キャビティ内に前記霧化基質が挿着されているか否かを検出するセット検知センサーと、
前記霧化コンポーネントおよび前記セット検知センサーにそれぞれ電気的に接続されている回路板と、を含み、
ここで、前記セット検知センサーが前記霧化キャビティに挿入された前記霧化基質を検出した場合、前記霧化コンポーネントがトリガーされて加熱を開始させ、
前記セット検知センサーが前記霧化キャビティに挿入された前記霧化基質を検出していない場合、前記霧化コンポーネントがトリガーされて加熱を停止させる、
電子霧化装置。
続きを表示（約 1,500 文字）【請求項２】
前記セット検知センサーは少なくとも２つあり、少なくとも２つの前記セット検知センサーは前記霧化キャビティの軸方向における異なる位置に分布しており、少なくとも２つの前記セット検知センサーが挿入された前記霧化基質を同時に検出した場合、前記霧化コンポーネントがトリガーされて加熱を開始させ、少なくとも２つの前記セット検知センサーのうちの１つが挿入された前記霧化基質を検出していない場合、前記霧化コンポーネントがトリガーされて加熱を停止させる、
請求項１に記載の電子霧化装置。
【請求項３】
前記霧化キャビティは対向する第１端と第２端を有し、前記第１端は開口を有し、前記開口は前記霧化基質の挿着に用いられ、前記第２端は吸気孔を有し、前記吸気孔は空気の導入に用いられ、前記霧化キャビティの前記第１端には１つの前記セット検知センサーが対応して設置され、前記霧化キャビティの前記第２端には他の１つの前記セット検知センサーが対応して設置されている、
請求項２に記載の電子霧化装置。
【請求項４】
前記霧化コンポーネントは第１取付座と、加熱管と、第２取付座とを含み、前記加熱管の一端が前記第１取付座に接続され、前記加熱管の他端が前記第２取付座に接続され、前記第１取付座、前記加熱管および前記第２取付座で囲んで前記霧化キャビティを形成し、前記第１取付座は１つの前記セット検知センサーに接続され、前記第２取付座は他の１つの前記セット検知センサーに接続されている、
請求項３に記載の電子霧化装置。
【請求項５】
前記第１取付座および前記第２取付座にはそれぞれ径方向のスルーホールが設けられており、前記セット検知センサーは前記スルーホールの外側に位置し、前記セット検知センサーは前記スルーホールによって前記霧化キャビティ内に前記霧化基質が挿着されているか否かを検出する、
請求項４に記載の電子霧化装置。
【請求項６】
前記スルーホール内には透光部品が取り付けられており、前記セット検知センサーは光電センサであり、前記光電センサは前記透光部品によって前記霧化キャビティ内に前記霧化基質が挿着されているか否かを検出する、
請求項５に記載の電子霧化装置。
【請求項７】
前記第１取付座および前記第２取付座にはそれぞれ径方向のスルーホールが設けられ、前記セット検知センサーの一部または全部は前記スルーホール内に取り付けられており、前記セット検知センサーは前記スルーホールによって前記霧化キャビティ内に前記霧化基質が挿着されているか否かを検出する、
請求項４に記載の電子霧化装置。
【請求項８】
前記セット検知センサーは光電センサまたは接触式センサである、
請求項４に記載の電子霧化装置。
【請求項９】
前記霧化コンポーネントは外筒体をさらに含み、前記外筒体は、前記加熱管の周方向の外側に間隔をおいて設置され、前記外筒体の一端が前記第１取付座に接続され、前記外筒体の他端が前記第２取付座に接続され、前記外筒体と前記加熱管との間には断熱キャビティが形成されている、
請求項４に記載の電子霧化装置。
【請求項１０】
霧化筐体と電池とをさらに含み、前記霧化コンポーネント、前記セット検知センサー、前記回路板および前記電池は前記霧化筐体内に位置し、前記電池は前記回路板に電気的に接続されている、
請求項１～９のいずれか一項に記載の電子霧化装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、２０２４年０５月０６日に中国専利局に出願された出願番号が２０２４２０９６３２１２．９である中国出願の優先権を主張し、その出願に記載されたすべての記載内容を援用するものである。
続きを表示（約 1,600 文字）【０００２】
本願は、霧化技術分野に関し、具体的に電子霧化装置に関する。
【背景技術】
【０００３】
従来の加熱非燃焼型の電子霧化装置は、挿着されたシガレットを吸うことに用いられ、電子霧化装置内には挿入されたシガレットの煙草部を加熱する加熱部品が設けられており、煙草部はベーキングされた後に煙が発生する。
【０００４】
従来の電子霧化装置には通常、物理ボタンが設置されており、利用者が物理ボタンを押すことで加熱部品のシガレットに対する加熱制御を実現する。しかし、物理ボタンを用いると誤始動が起こりやすく、物理ボタンを押しさえすれば加熱を開始させるため、シガレットが挿着されていない場合、空焚きが発生し、電子霧化装置が損傷される恐れがある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、誤始動での加熱により空焚きが発生するという課題を解決するための、電子霧化装置を提供する。
【課題を解決するための手段】
【０００６】
一実施例では、電子霧化装置を提供し、この電子霧化装置は、
霧化基質の挿着およびベーキングに用いられる霧化キャビティを有する霧化コンポーネントと、
前記霧化キャビティの外側または内側に設置されており、前記霧化キャビティ内に前記霧化基質が挿着されているか否かを検出するセット検知センサーと、
前記霧化コンポーネントおよび前記セット検知センサーにそれぞれ電気的に接続されている回路板と、を含み、
ここで、前記セット検知センサーが前記霧化キャビティに挿入された前記霧化基質を検出した場合、前記霧化コンポーネントがトリガーされて加熱を開始させ、
前記セット検知センサーが前記霧化キャビティに挿入された前記霧化基質を検出していない場合、前記霧化コンポーネントがトリガーされて加熱を停止させる。
【０００７】
一実施例では、前記セット検知センサーは少なくとも２つであり、少なくとも２つの前記セット検知センサーは前記霧化キャビティの軸方向における異なる位置に分布している。少なくとも２つの前記セット検知センサーが挿入された前記霧化基質を同時に検出した場合、前記霧化コンポーネントがトリガーされて加熱を開始させる。少なくとも２つの前記セット検知センサーのうちの１つが挿入された前記霧化基質を検出していない場合、前記霧化コンポーネントがトリガーされて加熱を停止させる。
【０００８】
一実施例では、前記霧化キャビティは対向する第１端と第２端を有し、前記第１端は開口を有し、前記開口は前記霧化基質の挿着に用いられ、前記第２端は吸気孔を有し、前記吸気孔は空気の導入に用いられる。前記霧化キャビティの前記第１端には１つの前記セット検知センサーが対応して設置され、前記霧化キャビティの前記第２端には他の１つの前記セット検知センサーが対応して設置されている。
【０００９】
一実施例では、前記霧化コンポーネントは第１取付座と、加熱管と、第２取付座とを含み、前記加熱管の一端が前記第１取付座に接続され、前記加熱管の他端が前記第２取付座に接続されおり、前記第１取付座、前記加熱管および前記第２取付座で囲んで前記霧化キャビティを形成する。前記第１取付座は１つの前記セット検知センサーに接続され、前記第２取付座は他の１つの前記セット検知センサーに接続されている。
【００１０】
一実施例では、前記第１取付座および前記第２取付座にはそれぞれ径方向のスルーホールが設けられており、前記セット検知センサーは前記スルーホールの外側に位置し、前記セット検知センサーは前記スルーホールによって前記霧化キャビティ内に前記霧化基質が挿着されているか否かを検出する。
（【００１１】以降は省略されています）
