公開番号2025118347
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013618
出願日2024-01-31
発明の名称熱交換器及び空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F28F 1/00 20060101AFI20250805BHJP(熱交換一般)
要約【課題】プレート構造体内で生じる冷媒の圧損を低減することができる熱交換器を提供する。
【解決手段】熱交換器は、フィン(41)と内部に第1冷媒流路(42A)が形成される伝熱管(42)とを有する熱交換部(40A,40B)と、前記伝熱管(42)に直接又は間接に接続され、内部に第2冷媒流路(51)が形成されるプレート構造体(50,60)とを備え、前記第2冷媒流路(51)は、前記プレート構造体(50,60)の外部に連通する第1流路部(71)を含み、前記第1冷媒流路(42A)と前記第2冷媒流路(51)とに接続する配管(80,42B)は、第1部(81,421)と、前記第1部(81,421)に連なり前記第1部(81,421)よりも流路面積が小さい第2部(82,422)とを含み、前記第1部(81,421)が前記第1流路部(71)に接続される。

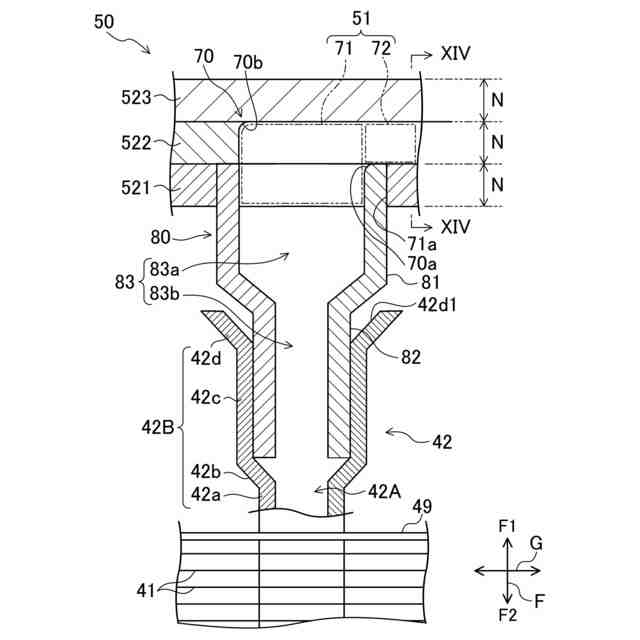

【選択図】図11
特許請求の範囲【請求項１】

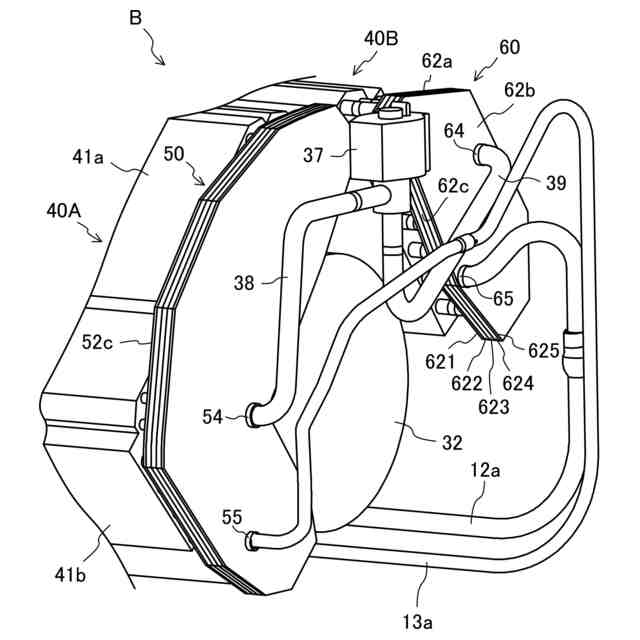

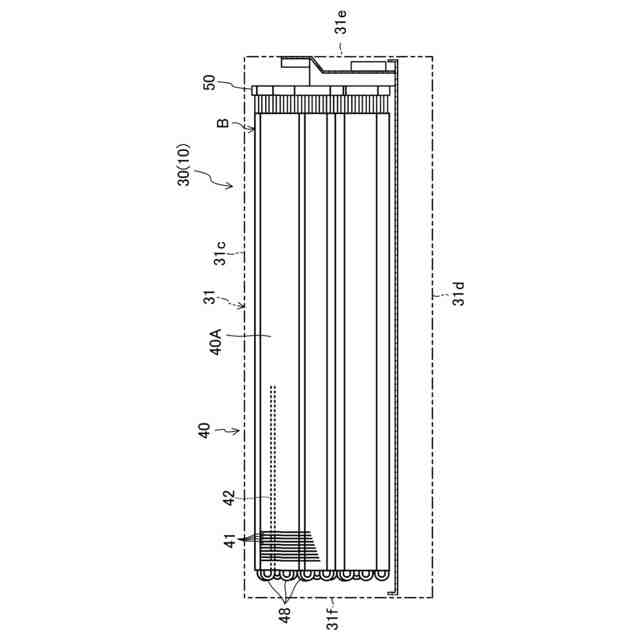

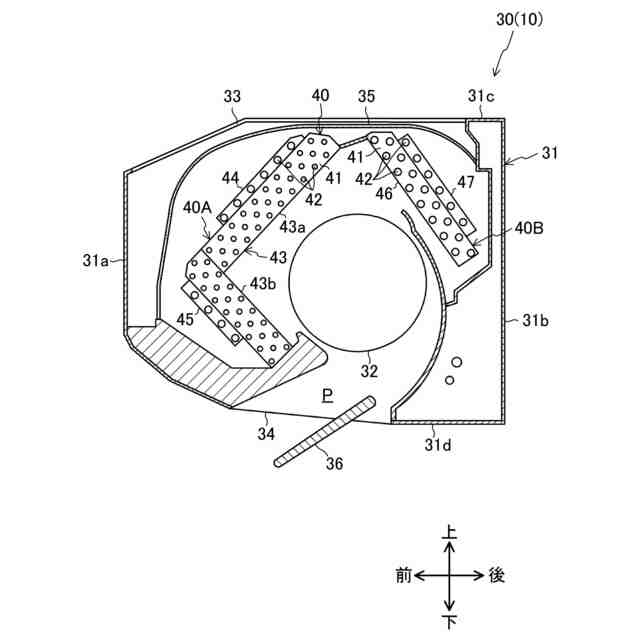

フィン（41）と内部に第１冷媒流路（42A）が形成される伝熱管（42）とを有する熱交換部（40A,40B）と、

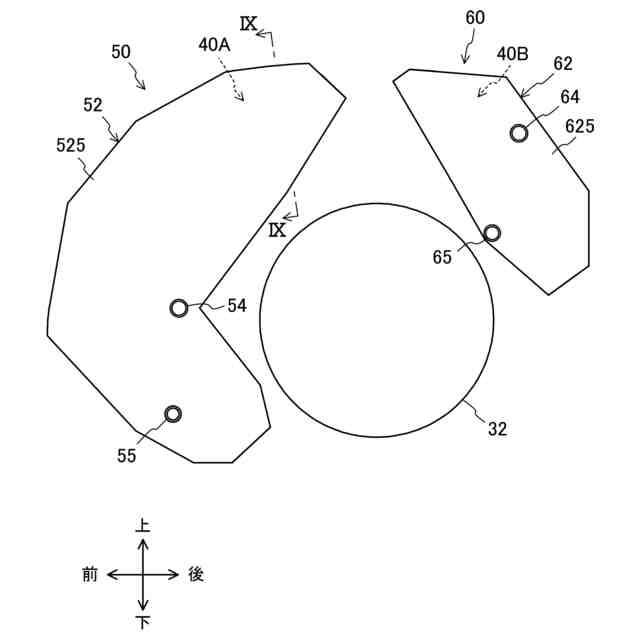

前記伝熱管（42）に直接又は間接に接続され、内部に第２冷媒流路（51）が形成されるプレート構造体（50,60）と
を備え、

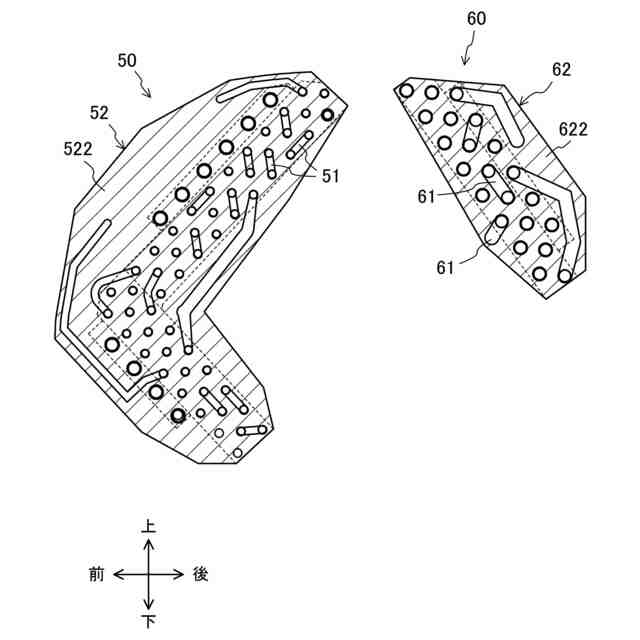

前記第２冷媒流路（51）は、前記プレート構造体（50,60）の外部に連通する第１流路部（71）を含み、

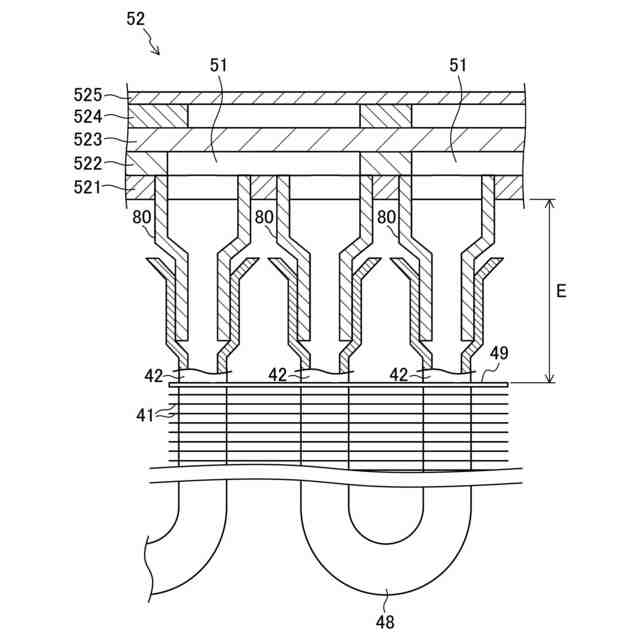

前記第１冷媒流路（42A）と前記第２冷媒流路（51）とに接続する配管（80,42B）は、第１部（81,421）と、前記第１部（81,421）に連なり前記第１部（81,421）よりも流路面積が小さい第２部（82,422）とを含み、前記第１部（81,421）が前記第１流路部（71）に接続される、熱交換器。
続きを表示（約 1,300 文字）【請求項２】
前記配管（80,42B）は、前記伝熱管（42）の一部分、又は前記伝熱管（42）とは別体の部材である、請求項１に記載の熱交換器。
【請求項３】
前記第１部（81,421）は、前記プレート構造体（50,60）の外部で前記第２部（82,422）に連なる、請求項１又は請求項２に記載の熱交換器。
【請求項４】
前記第２冷媒流路（51）は、前記第１流路部（71）に連通する第２流路部（72）を含み、
前記第１部（81,421）の流路面積は、前記第２流路部（72）の流路面積よりも大きい、請求項１又は請求項２に記載の熱交換器。
【請求項５】
前記第２流路部（72）において前記第２流路部（72）が延びる方向（G）に対して垂直な断面の面積と同じ大きさの面積を有する円の直径が１．５ｍｍ以上である、請求項４に記載の熱交換器。
【請求項６】

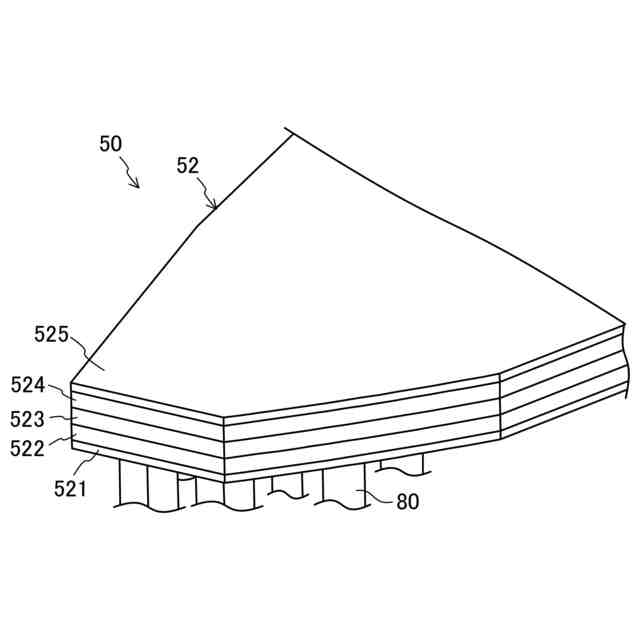

前記プレート構造体（50,60）は、前記第１流路部（71）が延びる方向（F）に沿って積層される複数のプレート(521,522,523,524,525,621,622,623,624,625)を含み、
前記第１流路部（71）が延びる方向（F）において、前記複数のプレート(521,522,523,524,525,621,622,623,624,625)の各々の寸法（N）が５ｍｍ以下である、請求項１又は請求項２に記載の熱交換器。
【請求項７】
前記プレート構造体（50,60）は、前記第１流路部（71）が延びる方向（F）に沿って積層される複数のプレート(521,522,523,524,525,621,622,623,624,625)を含み、
前記第２流路部（72）は、前記第１流路部（71）が延びる方向（F）に対し垂直な方向（G）に沿って延び、
前記第２流路部（72）において、前記第１流路部（71）が延びる方向（F）と前記第２流路部（72）が延びる方向（G）とに対し垂直な方向（H）の寸法（L1）が、前記第１流路部（71）が延びる方向（F）の寸法（L2）以上である、請求項４に記載の熱交換器。
【請求項８】
前記第２冷媒流路（51）は、前記第１流路部（71）に連通する第２流路部（72）を含み、
前記第１流路部（71）の流路面積の方が、前記第２流路部（72）のうち前記第１流路部（71）との連通箇所寄りに位置する部分の流路面積よりも大きい、請求項１又は請求項２に記載の熱交換器。
【請求項９】
前記伝熱管（42）の前記第１冷媒流路（42A）と前記第２冷媒流路（51）とが前記配管（80）である接続配管（80）の内部に形成される第３冷媒流路（83）を介して連通する、請求項１又は請求項２に記載の熱交換器。
【請求項１０】
前記配管（80）の延びる方向（F）において、前記第１部（81）の寸法の方が前記第２部（82）の寸法よりも大きい、請求項９に記載の熱交換器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

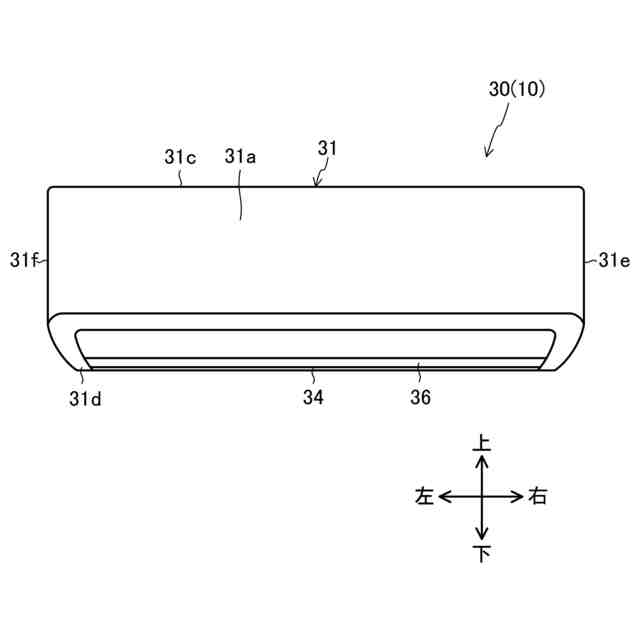

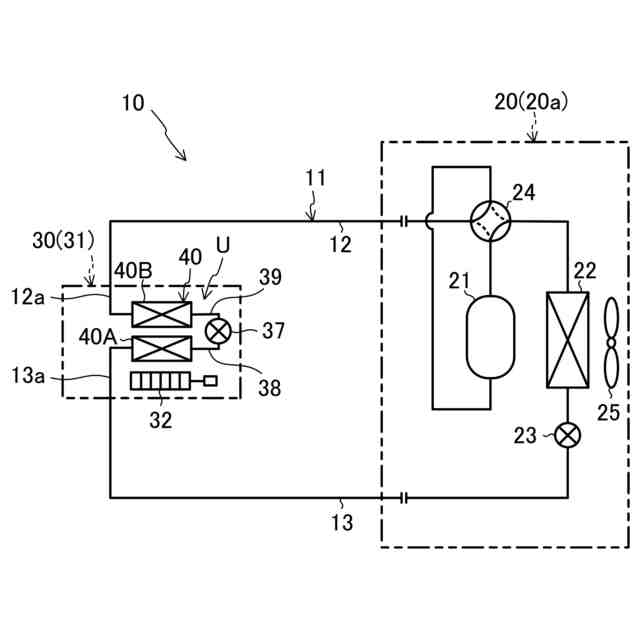

本開示は、熱交換器及び空気調和装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、積層型ヘッダーが開示されている。当該積層型ヘッダーには、開口部を有するベア材及びクラッド材が積層されて冷媒流路が形成される。当該冷媒流路は、流路面積が積層方向において連続的に変化する形状を有する。特許文献１には、当該積層型ヘッダーによると、積層型ヘッダー内に形成される冷媒流路の流路面積が積層方向において連続的に変化することで、流れの剥離及び渦の発生を低減することができ、流路内の圧力損失を低減できることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許６１１６７０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、冷媒がある程度の流速を有する状態で積層型ヘッダー内に形成される冷媒流路に送られると、冷媒が冷媒流路の壁面と摩擦、衝突等により冷媒が受ける影響が大きくなり、冷媒の圧力損失（圧損）を低減することが困難になる。
【０００５】
本開示の目的は、プレート構造体内で生じる冷媒の圧損を低減することができるようにすることである。
【課題を解決するための手段】
【０００６】
第１の態様は、熱交換器を対象とする。熱交換器は、フィン（41）と内部に第１冷媒流路（42A）が形成される伝熱管（42）とを有する熱交換部（40A,40B）と、前記伝熱管（42）に直接又は間接に接続され、内部に第２冷媒流路（51）が形成されるプレート構造体（50,60）とを備え、前記第２冷媒流路（51）は、前記プレート構造体（50,60）の外部に連通する第１流路部（71）を含み、前記第１冷媒流路（42A）と前記第２冷媒流路（51）とに接続する配管（80,42B）は、第１部（81,421）と、前記第１部（81,421）に連なり前記第１部（81,421）よりも流路面積が小さい第２部（82,422）とを含み、前記第１部（81,421）が前記第１流路部（71）に接続される。
【０００７】
第１の態様では、冷媒が第２部（82,422）から第１部（81,421）へ流れ込む際に冷媒の流速を落とすことができるので、プレート構造体（50,60）内で生じる冷媒の圧損を低減することができる。
【０００８】
第２の態様は、第１の態様において、前記配管（80,42B）は、前記伝熱管（42）の一部分、又は前記伝熱管（42）とは別体の部材である。
【０００９】
第２の形態では、プレート構造体（50,60）に対し、伝熱管（42）を直接に接続でき、又は伝熱管（42）とは別体の部材を介して伝熱管（42）を間接に接続することができる。
【００１０】
第３の態様は、第１の態様又は第２の態様において、前記第１部（81,421）は、前記プレート構造体（50,60）の外部で前記第２部（82,422）に連なる。
（【００１１】以降は省略されています）
