公開番号2025070138
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180237
出願日2023-10-19
発明の名称検査装置
出願人アンリツ株式会社
代理人個人,個人
主分類F28D 7/16 20060101AFI20250424BHJP(熱交換一般)
要約【課題】筐体2の内外に配置した吸熱部11と排熱部12を熱伝導管15で接続した熱交換器10を有する検査装置1において、排熱部の清掃性を高め、検査装置として必要な放熱性能を確保する。
【解決手段】吸熱用フィン13の間隔よりも排熱用フィン14aの間隔を大きくして、排熱部12aを清掃し易くするとともに、吸熱用フィン13の表面積よりも排熱用フィンの表面積を小さくして排熱部の伝熱量が低下しないように、放熱性能改善構造として、排熱用フィン14aの厚さを吸熱用フィン13の厚さよりも大きく設定した。検査装置の熱交換器として必要な放熱性能を実現することができる。

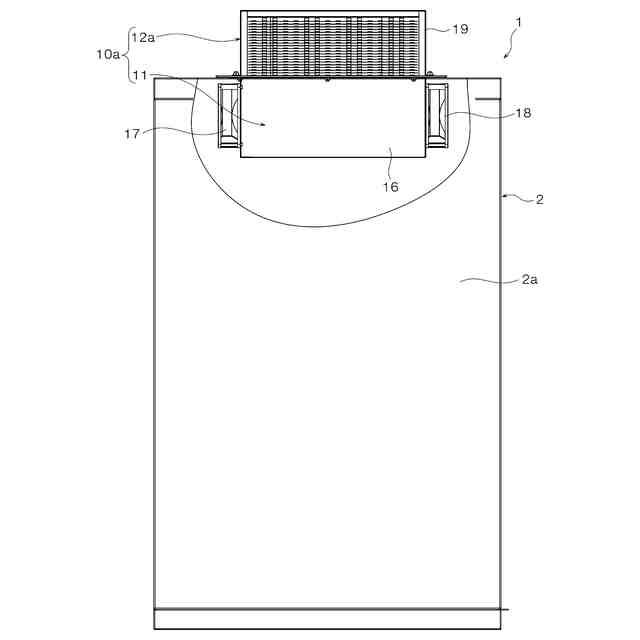

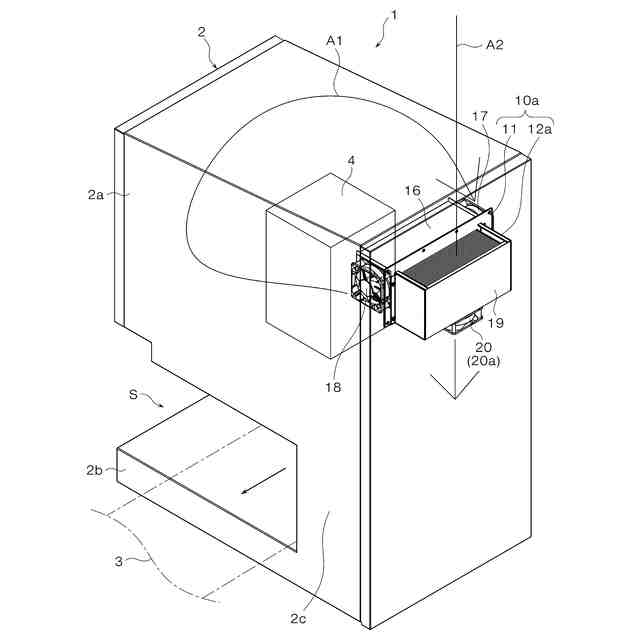

【選択図】図1
特許請求の範囲【請求項１】
内部に熱源を有する筐体（２）と、前記熱源から放出される熱を前記筐体の外に放熱する熱交換器（１０ａ，１０ｂ，１０ｃ）を備えた検査装置（１）であって、
前記熱交換器は、

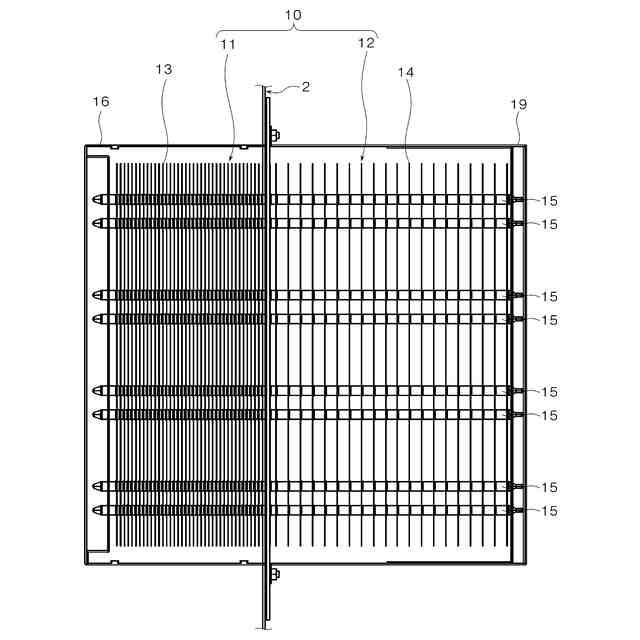

第１間隔で配置された複数枚の吸熱用フィン（１３）から構成されて前記筐体の内部に配置された吸熱部（１１）と、
前記第１間隔よりも大きい第２間隔で配置された複数枚の排熱用フィン（１４ａ，１４ｂ，１４ｃ）から構成されて前記筐体の外部に配置された排熱部（１２ａ，１２ｂ，１２ｃ）と、
前記筐体を貫通して前記吸熱用フィンと前記排熱用フィンを熱的に連絡する複数の独立した熱伝導管（１５）から構成されており、
前記排熱部の伝熱量が前記吸熱部の伝熱量よりも低いことに起因する放熱性能の低下を改善する放熱性能改善構造を、前記排熱部に設けたことを特徴とする検査装置（１）。
続きを表示（約 630 文字）【請求項２】

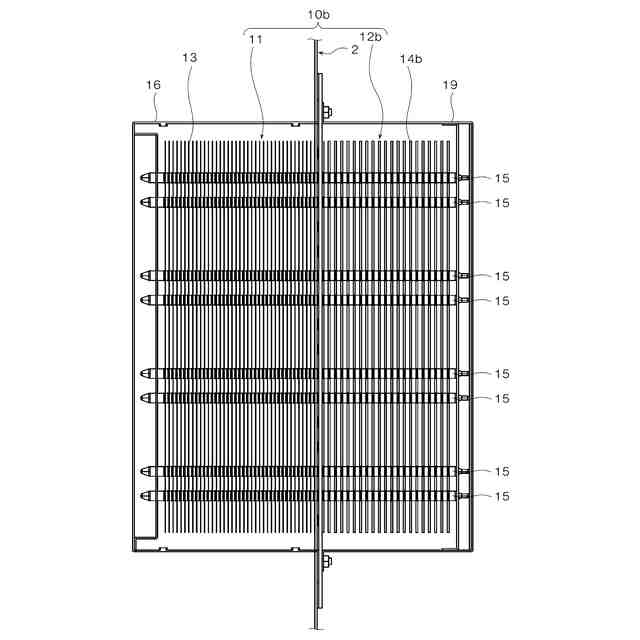

前記放熱性能改善構造として、前記排熱用フィン（１４ｂ）の厚さを、前記吸熱用フィン（１３）の厚さよりも大きく設定したことを特徴とする請求項１に記載の検査装置（１）。
【請求項３】

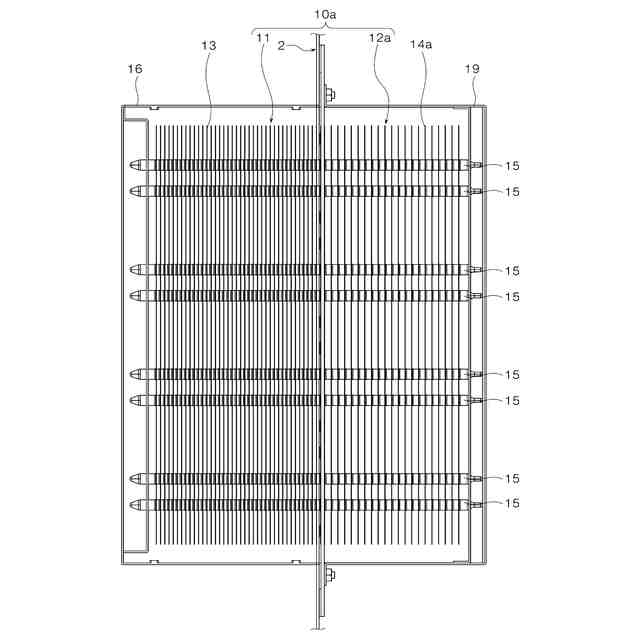

前記放熱性能改善構造として、前記排熱用フィン（１４ａ）に空気を供給する排熱冷却ファン（２０ａ）の送風力の大きさを、前記吸熱用フィン（１３）に空気を供給する吸熱冷却ファン（１７、１８）の送風力の大きさよりも大きく設定したことを特徴とする請求項１に記載の検査装置（１）。
【請求項４】
前記放熱性能改善構造として、前記排熱用フィン（１４ｃ）の表面積を、前記吸熱用フィン（１３）の表面積と同等以上に設定したことを特徴とする請求項１に記載の検査装置（１）。
【請求項５】
前記吸熱用フィン（１３）の枚数よりも前記排熱用フィン（１４ａ，１４ｂ，１４ｃ）の枚数の方が少なく、
前記吸熱用フィン及び前記排熱用フィンの面と直交する方向に関する前記吸熱部（１１）の高さよりも、前記方向に関する前記排熱部（１２ａ，１２ｂ，１２ｃ）の高さの方が小さいことを特徴とする請求項１乃至４に記載の検査装置（１）。
【請求項６】

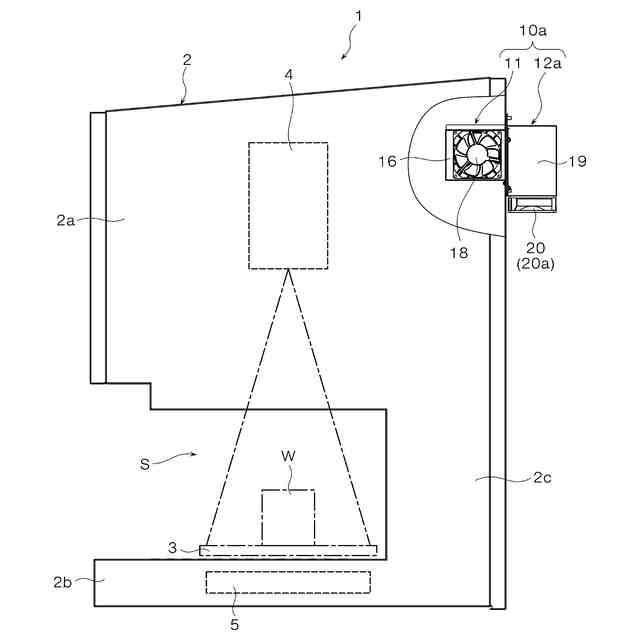

前記検査装置（１）が、搬送手段（３）で搬送される被検査物（Ｗ）にＸ線を照射し、被検査物を透過したＸ線から得られるＸ線画像に基づいて被検査物の検査を行うＸ線検査装置である請求項５に記載の検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筐体の内外に配置された吸熱部と排熱部を熱伝導管で結んだ熱交換器を備える検査装置に係り、特に吸熱部の吸熱フィンの間隔よりも排熱部の排熱フィンの間隔の方が大きいため清掃性に優れており、また排熱部の排熱フィンの間隔が大きいことに起因する排熱部の伝熱量の低下を改善する放熱性能改善構造を備えているため、排熱部の伝熱量が吸熱部に比べて低くなく、検査装置に必要な熱交換器の放熱性能を実現できる検査装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
下記特許文献１には、高価なエアコンを使用せずに、筐体内に設けた熱交換器によって筐体内の熱を筐体外に放熱するＸ線検査装置の発明が開示されている。このＸ線検査装置１の第１筐体３の内部は、使用制限温度等に基づいて隔壁１６によって複数の冷却区画Ｃ１～Ｃ４に仕切られており、各区画Ｃ２、Ｃ３、Ｃ４には各々固有の使用制限温度を有する熱源１７～２０が収納されている。使用制限温度が低い熱源１９、２０が、使用制限温度が高い熱源１７、１８の上流に配置されるように、空気の流路Ｂが冷却区画内に設定されているので、冷却効率は良く、また熱交換器１５の吸熱部１５ａは第１筐体３内にあり、放熱部は外気に連通した第２筐体内にあって、筐体全体として放熱部の突出がないので清掃性が良いものとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１０９４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載されたＸ線検査装置によれば、電力を消費するエアコンを使用せずに熱交換器を用いて筐体内の熱を外部に放熱できるため、省電力の要請には応えることができた。しかしながら、熱交換機を構成する吸熱部と排熱部の両方が筐体内に収納されているため、筐体外に放熱するためには外の空気を筐体内に取り込まなければならない。Ｘ線検査装置が設置される環境が清浄であれば問題はないが、工場内の粉塵環境下や、これに類似した環境下でＸ線検査装置を使用する場合には、Ｘ線検査装置に取り込んだ空気を筐体内で循環させている間に、筐体内の機構及び機器類が粉塵等により汚れてしまうという問題があった。
【０００５】
このような問題を解決するため、本願発明者は、エアコンではなく熱交換器を使用するＸ線検査装置において、粉塵を含む空気を筐体内に導入しないようにするため、吸熱部を筐体内に配置し、排熱部を筐体外に配置し、筐体を貫通する熱伝導管で吸熱部と排熱部を接続した構造の熱交換器を採用する、という発想を得た。
【０００６】
しかしながら、筐体の外部に排熱部を設けると、前述した工場内の粉塵環境下や、これに類似した環境下でＸ線検査装置を使用する場合には、粉塵を含む空気を排熱部に供給する必要があるため、排熱フィンと排熱フィンの間に粉塵等が詰まり易いため、排熱部の清掃性に問題があった。
【０００７】
本発明は、以上説明した従来の技術における課題を解決するためになされたものであり、筐体の内外に吸熱部と排熱部を配置して熱伝導管で接続した熱交換器を有する検査装置において、排熱部の清掃性が高く、検査装置に備えつける熱交換器として必要な放熱性能を有する検査装置を提供することを目的としている。
【課題を解決するための手段】
【０００８】
請求項１に記載された検査装置１は、
内部に熱源４，５を有する筐体２と、前記熱源４，５から放出される熱を前記筐体２の外に放熱する熱交換器１０ａ，１０ｂ，１０ｃを備えた検査装置１であって、
前記熱交換器１０ａ，１０ｂ，１０ｃは、
第１間隔で配置された複数枚の吸熱用フィン１３から構成されて前記筐体２の内部に配置された吸熱部１１と、
前記第１間隔よりも大きい第２間隔で配置された複数枚の排熱用フィン１４ａ，１４ｂ，１４ｃから構成されて前記筐体２の外部に配置された排熱部１２ａ，１２ｂ，１２ｃと、
前記筐体２を貫通して前記吸熱用フィン１３と前記排熱用フィン１２ａ，１２ｂ，１２ｃを熱的に連絡する複数の独立した熱伝導管１５から構成されており、
前記排熱部１２ａ，１２ｂ，１２ｃの伝熱量が前記吸熱部１１の伝熱量よりも低いことに起因する放熱性能の低下を改善する放熱性能改善構造を、前記排熱部１２ａ，１２ｂ，１２ｃに設けたことを特徴としている。
【０００９】
請求項２に記載された検査装置１は、請求項１に記載の検査装置１において、
前記放熱性能改善構造として、前記排熱用フィン１４ｂの厚さを、前記吸熱用フィン１３の厚さよりも大きく設定したことを特徴としている。
【００１０】
請求項３に記載された検査装置１は、請求項１に記載の検査装置１において、
前記放熱性能改善構造として、前記排熱用フィン１４ａに空気を供給する排熱冷却ファン２０ａの送風力の大きさを、前記吸熱用フィン１３に空気を供給する吸熱冷却ファン１７，１８の送風力の大きさよりも大きく設定したことを特徴としている。
（【００１１】以降は省略されています）
