公開番号2025119324
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014164
出願日2024-02-01
発明の名称遊戯画像撮影装置
出願人株式会社セガ
代理人個人,個人
主分類G03B 17/53 20210101AFI20250806BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】撮影と編集を1つのブースで行うことで、編集時に追加画像データの撮影を可能とし、さらに、撮影から編集までの1回の遊戯時間を増加させない遊戯画像撮影装置を提供する。
【解決手段】

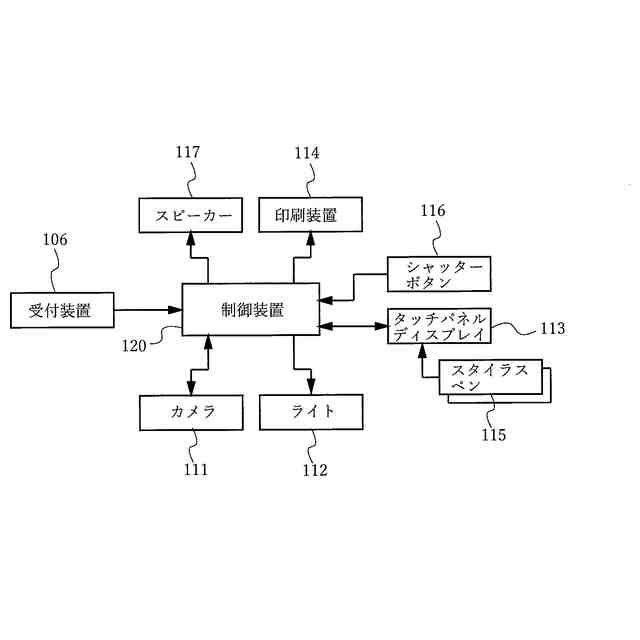

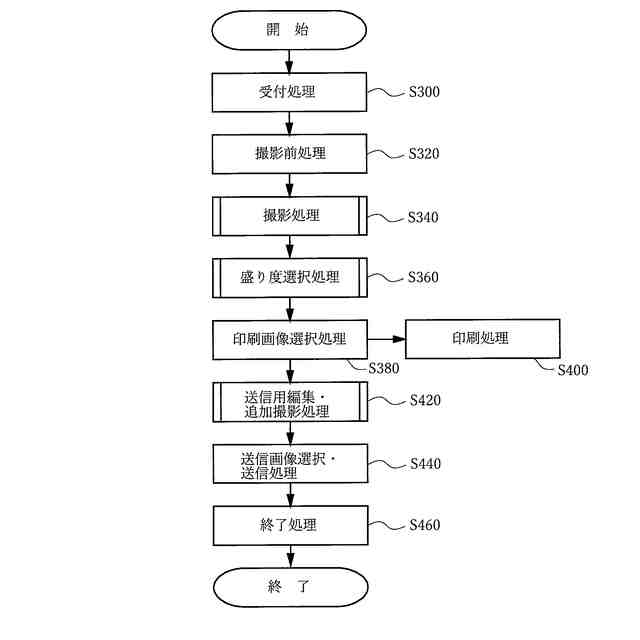

遊戯画像撮影装置100は、撮影・編集ブース110に配置されたカメラ111及びタッチパネルディスプレイ113と、印刷装置114と、制御装置120と、を有し、制御装置120は、カメラ111で撮影して複数の画像データを取得する第1のステップと、画像データに対する第1の編集を受け付ける第2のステップと、画像データに対する第2の編集を受け付ける第3のステップと、を実行し、制御装置120は、第2のステップが終了したときに、第3のステップの実行と並行して第2のステップで補正された画像データを印刷装置114により印刷する。
【選択図】図5
特許請求の範囲【請求項１】
撮影空間内に配置され、前記撮影空間内を撮影する撮影部、利用者からの操作を受け付ける入力部、及び、前記撮影部で撮影された映像データ又は画像データを表示するとともに、前記入力部から入力された結果を表示する表示部と、
前記撮影部で取得された前記画像データを印刷する印刷部と、
前記撮影部、前記入力部、前記表示部及び前記印刷部の作動を制御する制御部と、を有し、
前記制御部は、
前記撮影部の作動を制御して撮影を行って複数の画像データを取得する第１のステップと、
前記画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データに対する第１の編集を受け付ける第２のステップと、
前記画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データに対する第２の編集を受け付ける第３のステップと、を実行し、
前記制御部は、前記第２のステップが終了したときに、前記第３のステップの実行と並行して前記第２のステップで補正された前記画像データを前記印刷部により印刷する
遊戯画像撮影装置。
続きを表示（約 1,800 文字）【請求項２】
撮影空間内に配置され、前記撮影空間内を撮影する撮影部、利用者からの操作を受け付ける入力部、及び、前記撮影部で撮影された映像データ又は画像データを表示するとともに、前記入力部から入力された結果を表示する表示部と、
前記撮影部で取得された前記画像データを印刷する印刷部と、
前記撮影部、前記入力部、前記表示部及び前記印刷部の作動を制御する制御部と、を有し、
前記制御部は、
前記撮影部の作動を制御して撮影を行って画像データを取得する第１のステップと、
前記画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データに対する第１の編集を受け付ける第２のステップと、
前記撮影部の作動を制御して撮影を行って追加画像データを取得し、前記第１のステップで取得された前記画像データ及び／又は前記追加画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データ及び／又は前記追加画像データに対する第２の編集を受け付ける第３のステップと、を実行し、
前記制御部は、前記第２のステップが終了したときに、前記第３のステップの実行と並行して前記第２のステップで補正された前記画像データを前記印刷部により印刷する
遊戯画像撮影装置。
【請求項３】
前記制御部は、前記第３のステップにおいて、

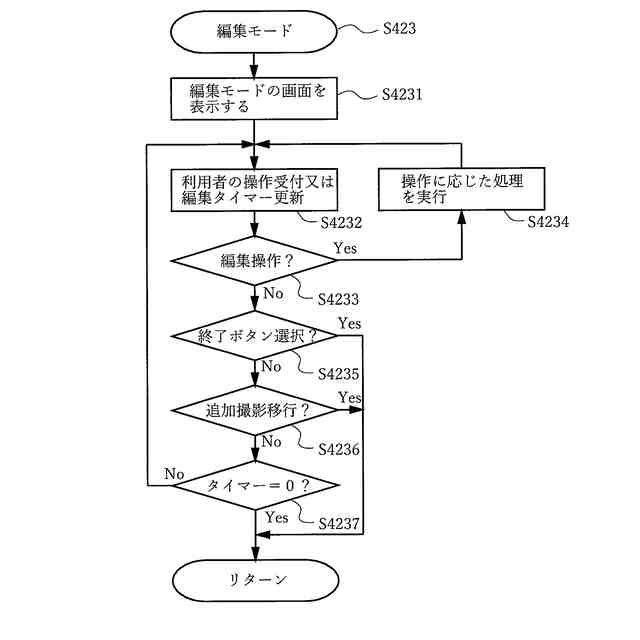

前記画像データ及び／又は前記追加画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データ及び／又は前記追加画像データに対する前記第２の編集を受け付けるとともに、前記撮影部で取得された映像データを前記表示部にリアルタイムで表示する編集モードと、
前記撮影部の作動を制御して撮影を行って追加画像データを取得する追加撮影モードと、を切り替えて実行可能に構成され、
前記編集モードにおいて、前記入力部により前記表示部に表示されている前記映像データが選択されたときに、前記追加撮影モードに移行し、
前記追加撮影モードにおいて、前記入力部により追加撮影の終了が入力されると、前記編集モードに移行する
請求項２に記載の遊戯画像撮影装置。
【請求項４】
前記制御部は、前記第３のステップを開始してから所定の時間が経過したときに前記第３のステップを終了するように構成され、
前記所定の時間内において、前記編集モードと前記追加撮影モードとを交互に切り替えることが可能である
請求項３に記載の遊戯画像撮影装置。
【請求項５】

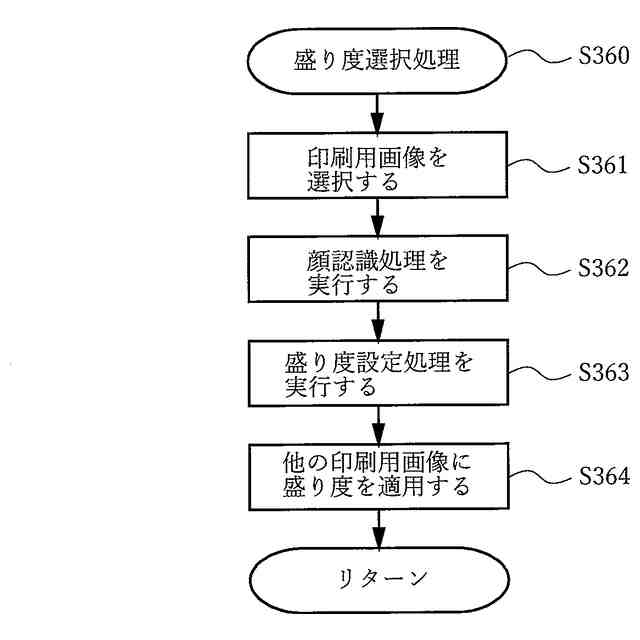

前記制御部は、前記第２のステップを開始したときに、前記第１の編集として前記入力部を介して前記利用者に前記第１の画像データの補正の度合いを選択させ、選択された前記補正の度合いで前記画像データを補正する
請求項１～４のいずれか一項に記載の遊戯画像撮影装置。
【請求項６】

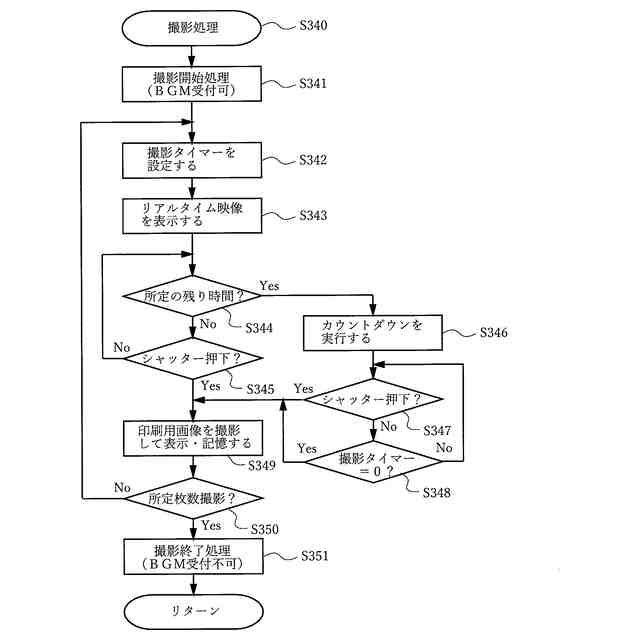

前記制御部は、前記第１のステップにおいて、所定の枚数の前記画像データを取得するように構成されており、かつ、各々の画像データは所定の時間内に取得するように構成されており、
前記制御部は、各々の画像データの取得において、前記入力部により画像データの取得が指示されたときに、又は、前記所定の時間が経過したときに、前記画像データを取得するように構成され、
前記制御部は、各々の画像データの取得において、所定の残り時間になったときに、前記残り時間を前記利用者に報知し、前記残り時間が報知されているときでも、前記入力部により画像データの取得が指示されたときは画像データを取得する
請求項１～４のいずれか一項に記載の遊戯画像撮影装置。
【請求項７】
前記制御部は、
前記第２のステップにおいて、前記第１のステップで取得された複数の画像データの少なくとも一部を前記表示部に表示して前記第１の編集を受け付け、
前記第３のステップにおいて、前記第１のステップで取得された複数の画像データの少なくとも一部を前記表示部に表示して前記第２の編集を受け付け、
前記第３のステップにおいて前記第２の編集を受け付ける画像データには、前記第２のステップで表示した画像データとは異なる画像データが含まれる
請求項１～４のいずれか一項に記載の遊戯画像撮影装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊戯画像撮影装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

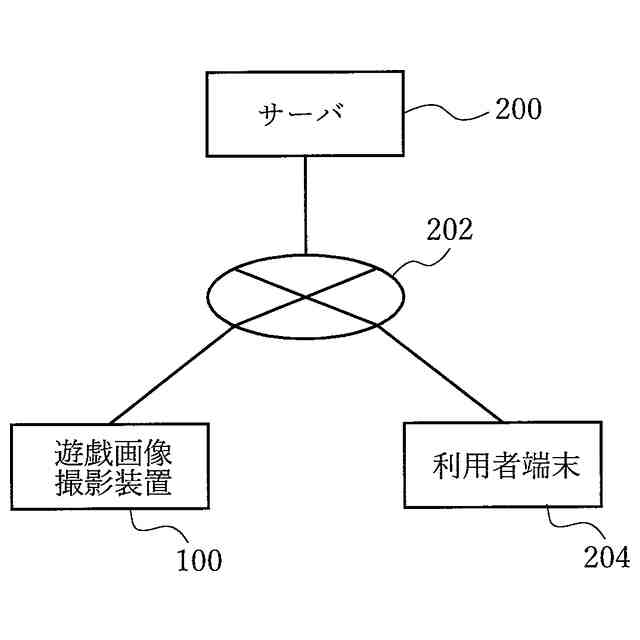

遊戯画像撮影装置は、利用者を撮影して画像データを取得し、その画像データをシール台紙等に印刷して出力する遊戯を行うための装置である。近年の遊戯画像撮影装置は、画像データをシール台紙に印刷するだけでなく、この画像データに手書き文字やスタンプを付加する等の編集を行い、編集された画像データをサーバにアップロードして利用者が所持する端末（パーソナルコンピュータやスマートフォン等の利用者端末）にダウンロードして利用することが可能に構成されている。撮影と編集を効率良く行って回転率を向上させるために、撮影用のブースと編集用のブースを分離した構成の遊戯画像撮影装置が提供されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２４３６４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
撮影用のブースと編集用のブースとを分離した構成とすると、編集用のブースで編集作業をしているときに、利用者が新たな撮影を希望しても、撮影ブースに戻ることはできず、追加の画像データを取得することができない。一方、撮影と編集を１つのブースで行う構成とすると、前の利用者の編集が終わるまで、次の利用者の撮影を行うことができず、遊戯画像撮影装置の回転率が低下する。また、撮影と編集が完了した後にシール台紙への印刷を行うと、印刷が完了するまでの間の利用者の時間を拘束してしまうという課題があった。
【０００５】
本発明はこのような課題に鑑みてなされたものであり、撮影と編集を１つのブースで行うことで、編集時に追加画像データの撮影を可能とし、さらに、撮影から編集までの１回の遊戯時間を増加させない遊戯画像撮影装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明の第１の態様に係る遊戯画像撮影装置は、撮影空間内に配置され、前記撮影空間内を撮影する撮影部、利用者からの操作を受け付ける入力部、及び、前記撮影部で撮影された映像データ又は画像データを表示するとともに、前記入力部から入力された結果を表示する表示部と、前記撮影部で取得された前記画像データを印刷する印刷部と、前記撮影部、前記入力部、前記表示部及び前記印刷部の作動を制御する制御部と、を有し、前記制御部は、前記撮影部の作動を制御して撮影を行って複数の画像データを取得する第１のステップと、前記画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データに対する第１の編集を受け付ける第２のステップと、前記画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データに対する第２の編集を受け付ける第３のステップと、を実行し、前記制御部は、前記第２のステップが終了したときに、前記第３のステップの実行と並行して前記第２のステップで補正された前記画像データを前記印刷部により印刷する。
【０００７】
また、本発明の第２の態様に係る遊戯画像撮影装置は、撮影空間内に配置され、前記撮影空間内を撮影する撮影部、利用者からの操作を受け付ける入力部、及び、前記撮影部で撮影された映像データ又は画像データを表示するとともに、前記入力部から入力された結果を表示する表示部と、前記撮影部で取得された前記画像データを印刷する印刷部と、前記撮影部、前記入力部、前記表示部及び前記印刷部の作動を制御する制御部と、を有し、前記制御部は、前記撮影部の作動を制御して撮影を行って画像データを取得する第１のステップと、前記画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データに対する第１の編集を受け付ける第２のステップと、前記撮影部の作動を制御して撮影を行って追加画像データを取得し、前記第１のステップで取得された前記画像データ及び／又は前記追加画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データ及び／又は前記追加画像データに対する第２の編集を受け付ける第３のステップと、を実行し、前記制御部は、前記第２のステップが終了したときに、前記第３のステップの実行と並行して前記第２のステップで補正された前記画像データを前記印刷部により印刷する。
【０００８】
このような第２の態様に係る遊戯画像撮影装置の前記制御部は、前記第３のステップにおいて、前記画像データ及び／又は前記追加画像データを前記表示部に表示し、前記入力部から入力された操作に応じて前記画像データ及び／又は前記追加画像データに対する前記第２の編集を受け付けるとともに、前記撮影部で取得された映像データを前記表示部にリアルタイムで表示する編集モードと、前記撮影部の作動を制御して撮影を行って追加画像データを取得する追加撮影モードと、を切り替えて実行可能に構成され、前記編集モードにおいて、前記入力部により前記表示部に表示されている前記映像データが選択されたときに、前記追加撮影モードに移行し、前記追加撮影モードにおいて、前記入力部により追加撮影の終了が入力されると、前記編集モードに移行することが好ましい。
【０００９】
また、このような第２の態様に係る遊戯画像撮影装置の前記制御部は、前記第３のステップを開始してから所定の時間が経過したときに前記第３のステップを終了するように構成され、前記所定の時間内において、前記編集モードと前記追加撮影モードとを交互に切り替えることが可能であることが好ましい。
【００１０】
また、第１及び第２の態様に係る遊戯画像撮影装置の前記制御部は、前記第２のステップを開始したときに、前記第１の編集として前記入力部を介して前記利用者に前記第１の画像データの補正の度合いを選択させ、選択された前記補正の度合いで前記画像データを補正することが好ましい。
（【００１１】以降は省略されています）
