公開番号2025133709
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025028475
出願日2025-02-26
発明の名称ワイヤ
出願人タイコエレクトロニクス (シャンハイ) カンパニーリミテッド,タイコ・エレクトロニクス・テクノロジー・(エスアイピー)・カンパニー・リミテッド,Tyco Electronics Technology (SIP) Co., Ltd.
代理人弁理士法人大場国際特許事務所
主分類D07B 1/16 20060101AFI20250904BHJP(ロープ;電気的なもの以外のケーブル)
要約【課題】ワイヤの強度、可撓性、導電性、および電流容量を確保しつつ、サイズを小さくすることができるワイヤを提供する。
【解決手段】ワイヤは、鋼線(11)および鋼線(11)の周りを覆っている銅層(12)を含む鋼線導体(10)と、鋼線導体(10)の周りを覆っている絶縁層(14)とを備える。本発明では、鋼線導体の鋼線は、高い強度および可撓性を有し、鋼線導体の銅層は、高い導電性および電流容量を有する。したがって、本発明は、ワイヤの強度、可撓性、導電性、および電流容量を確保しつつ、ワイヤのサイズを小さくすることができる。

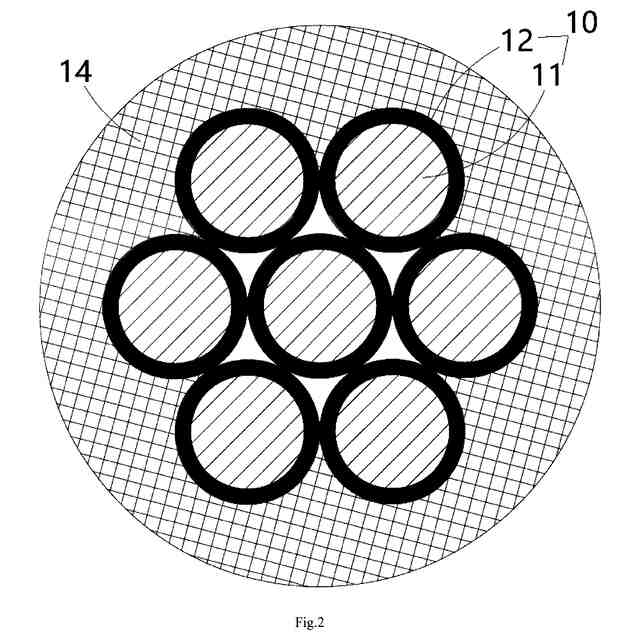

【選択図】図2
特許請求の範囲【請求項１】
鋼線（１１）、および
前記鋼線（１１）の周りを覆っている銅層（１２）
を含む鋼線導体（１０）と、
前記鋼線導体（１０）の周りを覆っている絶縁層（１４）と
を備える、ワイヤ。
続きを表示（約 1,000 文字）【請求項２】
前記ワイヤ（１）は、複数本の鋼線導体（１０）を備え、前記複数本の鋼線導体（１０）のうち２本の隣り合う鋼線導体（１０）が、いずれも互いに接している、請求項１に記載のワイヤ。
【請求項３】
前記複数本の鋼線導体（１０）のうち１本の鋼線導体（１０）が、前記ワイヤ（１）の中心に位置し、前記複数本の鋼線導体（１０）のうち前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）以外の他の鋼線導体（１０）が、前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）の周りに配置されている、請求項２に記載のワイヤ。
【請求項４】
前記ワイヤ（１）における前記複数本の鋼線導体（１０）は、互いに同じ直径を有し、互いに撚り合わされている、請求項３に記載のワイヤ。
【請求項５】
前記複数本の鋼線導体（１０）のうち前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）以外の他の鋼線導体（１０）の直径は、前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）の直径と異なる、請求項３に記載のワイヤ。
【請求項６】
前記複数本の鋼線導体（１０）のうち前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）以外の他の鋼線導体（１０）の前記直径は、前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）の前記直径よりも小さい、請求項５に記載のワイヤ。
【請求項７】
前記複数本の鋼線導体（１０）のうち前記ワイヤ（１）の前記中心に位置する前記１本の鋼線導体（１０）以外の他の鋼線導体（１０）は、互いに同じ直径を有する、請求項５に記載のワイヤ。
【請求項８】
前記ワイヤ（１）は、７本の鋼線導体（１０）を備え、前記７本の鋼線導体（１０）の直径は、互いに同じであり、前記７本の鋼線導体（１０）の前記鋼線（１１）の直径は、互いに同じである、請求項３に記載のワイヤ。
【請求項９】
前記鋼線導体（１０）の前記直径は、０．２５ｍｍであり、前記銅層（１２）の厚さは、３～５μｍである、請求項８に記載のワイヤ。
【請求項１０】
前記ワイヤ（１）は、単一の鋼線導体（１０）を備え、前記単一の鋼線導体（１０）は、前記ワイヤ（１）の中心に位置している、請求項１に記載のワイヤ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本出願は、２０２４年３月１日に中国国家知識産権局に出願された中国特許出願第ＣＮ２０２４１０２３８９１５．Ｘ号の利益を主張し、その開示全体が、参照により本明細書に組み込まれる。
続きを表示（約 1,100 文字）【０００２】
本発明は、ワイヤ用鋼線導体、および鋼線導体を備えるワイヤに関する。
【背景技術】
【０００３】
従来技術では、小さく軽量な自動車用ワイヤハーネス製品が、自動車技術の開発方向のうちの１つとなっている。小さく軽量なワイヤは、コストを削減するだけでなく、車両の全体重量を軽減するとともに、エネルギー消費を低減することができる。したがって、より細径で軽量な自動車用ワイヤハーネスが、将来の開発トレンドとなる。
【０００４】
現在、自動車用ワイヤハーネスの信号用ワイヤは、一般に、０．３５ｍｍ
２
または０．５ｍｍ
２
の断面積を有する軟質銅線を使用している。信号用ワイヤの電流は小さく、ワイヤ利用率は低いが、軟質銅の強度は弱い。信号用ワイヤの断面積が小さくなると、信号用ワイヤの強度が、適用要件を満たさなくなる。
【０００５】
従来技術では、信号用ワイヤのサイズを小さくするために、０．３５ｍｍ
２
または０．５ｍｍ
２
の断面積を有する軟質銅線の代わりに、０．１３ｍｍ
２
の断面積を有する銅合金線が使用されている。銅合金線は、高い強度を有するが、可撓性に乏しく、組立ておよび適用時に破断しやすい。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上述した欠点の少なくとも１つの側面を克服または緩和するためになされたものである。
【課題を解決するための手段】
【０００７】

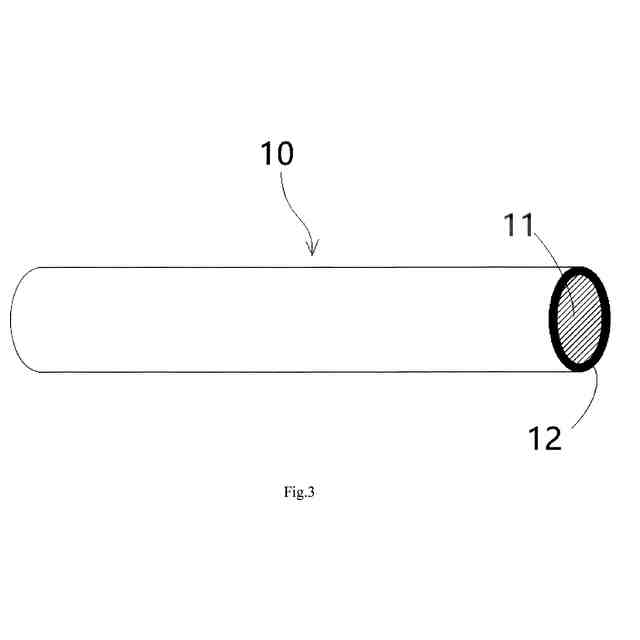

本発明の一態様によれば、ワイヤが提供される。ワイヤは、鋼線導体および絶縁層を備える。鋼線導体は、鋼線、および鋼線の周りを覆っている銅層を含む。絶縁層は、鋼線導体の周りを覆っている。
【０００８】
本発明の例示的な実施形態によれば、ワイヤは、複数本の鋼線導体を備え、複数本の鋼線導体のうち２本の隣り合う鋼線導体が、いずれも互いに接している。
【０００９】
本発明の別の例示的な実施形態によれば、複数本の鋼線導体のうち１本の鋼線導体が、ワイヤの中心に位置し、複数本の鋼線導体のうちワイヤの中心に位置する１本の鋼線導体以外の他の鋼線導体が、ワイヤの中心に位置する１本の鋼線導体の周りに配置されている。
【００１０】
本発明の別の例示的な実施形態によれば、ワイヤにおける複数本の鋼線導体は、互いに同じ直径を有し、互いに撚り合わされている。
（【００１１】以降は省略されています）
