公開番号2025140682
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040219
出願日2024-03-14
発明の名称破砕機
出願人古河ロックドリル株式会社
代理人個人,個人,個人
主分類B02C 1/06 20060101AFI20250919BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】強大な破砕力と機体の軽量化とを同時に達成することが可能な破砕機を提供する。
【解決手段】
一対の破砕アーム20を一対の油圧シリンダ30で開閉して破砕対象を挟圧破砕する破砕機であって、破砕アーム20は、先端に設けられた先端歯22と、先端と基端との間に設けられた中間歯23を備え、先端歯22の最大開口幅Wtmaxは、1087mm以上1122mm以下の範囲内であり、中間歯23の最大開口幅Wmmaxは、757mm以上780mm以下の範囲内であり、先端歯22の開口幅を900mmとした状態で先端歯22に発生する破砕力は、先端歯22に発生する最大破砕力の92%以上93%以下の範囲内であり、中間歯23の開口幅を650mmとした状態で中間歯23に発生する破砕力は、中間歯23に発生する最大破砕力の92%以上94%以下の範囲内である。
【選択図】図1
特許請求の範囲【請求項１】
フレームに軸支された一対の破砕アームを一対の油圧シリンダで開閉して破砕対象を挟圧破砕する破砕機であって、
前記破砕アームは、先端に設けられた先端歯と、前記先端と基端との間に設けられた中間歯と、を備え、
前記先端歯の最大開口幅は、１０８７ｍｍ以上１１２２ｍｍ以下の範囲内であり、
前記中間歯の最大開口幅は、７５７ｍｍ以上７８０ｍｍ以下の範囲内であり、
前記先端歯の開口幅を９００ｍｍとした状態で先端歯に発生する破砕力は、前記先端歯に発生する最大破砕力の９２％以上９３％以下の範囲内であり、
前記中間歯の開口幅を６５０ｍｍとした状態で中間歯に発生する破砕力は、前記中間歯に発生する最大破砕力の９２％以上９４％以下の範囲内である破砕機。
続きを表示（約 270 文字）【請求項２】
前記先端歯の最大開口幅は、１１００ｍｍであり、
前記先端歯の開口幅を９００ｍｍとした状態で先端歯に発生する破砕力は、前記先端歯に発生する最大破砕力の９２．６％である請求項１に記載した破砕機。
【請求項３】
前記中間歯の最大開口幅は、７６５ｍｍであり、
前記中間歯の開口幅を６５０ｍｍとした状態で中間歯に発生する破砕力は、前記中間歯に発生する最大破砕力の９３．０％である請求項１に記載した破砕機。
【請求項４】
質量が１５１０ｋｇ以下である請求項１に記載した破砕機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フレームに軸支された破砕アームを油圧シリンダで開閉して、破砕対象物を挟圧破砕する破砕機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
解体建造物や砕石等の破砕対象物を挟圧破砕する装置である破砕機としては、例えば、特許文献１に開示されているものがある。
図４に示すように、特許文献１に開示されている破砕機１００は、フレーム１１０に軸支された一対の破砕アーム１２０を油圧シリンダ１３０で開閉させて、破砕対象物を挟圧破砕する。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０１８３６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
破砕機に求められる性能としては、破砕力が強大であること、破砕アームの開口幅が大きくてかつ開閉速度が速いこと、耐久性が高いこと等が挙げられるが、機体が軽いということも非常に重要である。
特に、都市部におけるビルの解体作業においては、ビルの高層化に伴い、柱部材の大型化が進む一方で、床部材は軽量化が図られていることから、破砕機に対する要求性能は、破砕力と開口幅の両立を図りながら機体の質量増を抑制するという、非常に厳しいものとなっている。
【０００５】
このような非常に厳しい要求性能に対して、従来の破砕機は、充分に応えることが出来ていないのが現状である。
本発明は、このような問題点に着目してなされたものであって、強大な破砕力と機体の軽量化とを同時に達成することが可能な破砕機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る破砕機は、フレームに軸支された一対の破砕アームを一対の油圧シリンダで開閉して破砕対象を挟圧破砕する破砕機である。破砕アームは、先端に設けられた先端歯と、先端と基端との間に設けられた中間歯とを備える。そして、先端歯の最大開口幅は、１０８７ｍｍ以上１１２２ｍｍ以下の範囲内であり、中間歯の最大開口幅は、７５７ｍｍ以上７８０ｍｍ以下の範囲内である。また、先端歯の開口幅を９００ｍｍとした状態で先端歯に発生する破砕力は、先端歯に発生する最大破砕力の９２％以上９３％以下の範囲内であり、中間歯の開口幅を６５０ｍｍとした状態で中間歯に発生する破砕力は、中間歯に発生する最大破砕力の９２％以上９４％以下の範囲内である。
【発明の効果】
【０００７】
本発明によれば、先端歯の最大開口幅が、１０８７ｍｍ以上１１２２ｍｍ以下の範囲内であり、中間歯の最大開口幅が、７５７ｍｍ以上７８０ｍｍ以下の範囲内である。これに加え、先端歯の開口幅を９００ｍｍとした状態で先端歯に発生する破砕力が、先端歯に発生する最大破砕力の９２％以上９３％以下の範囲内であり、中間歯の開口幅を６５０ｍｍとした状態で中間歯に発生する破砕力が、中間歯に発生する最大破砕力の９２％以上９４％以下の範囲内である。このため、強大な破砕力と機体の軽量化を同時に達成することが可能となり、特に、都市部のビル解体作業に好適な破砕機を提供することが可能となる。
【図面の簡単な説明】
【０００８】

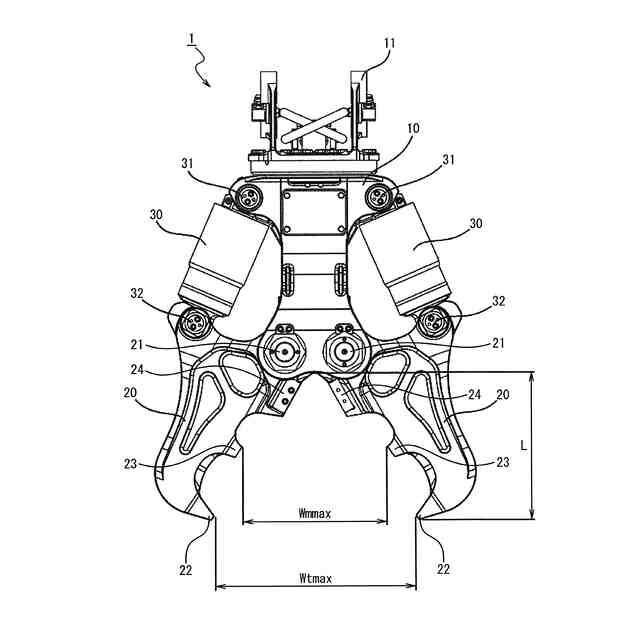

本発明の破砕機の構成を示す正面図であり、破砕アームを開いた状態を示す図である。

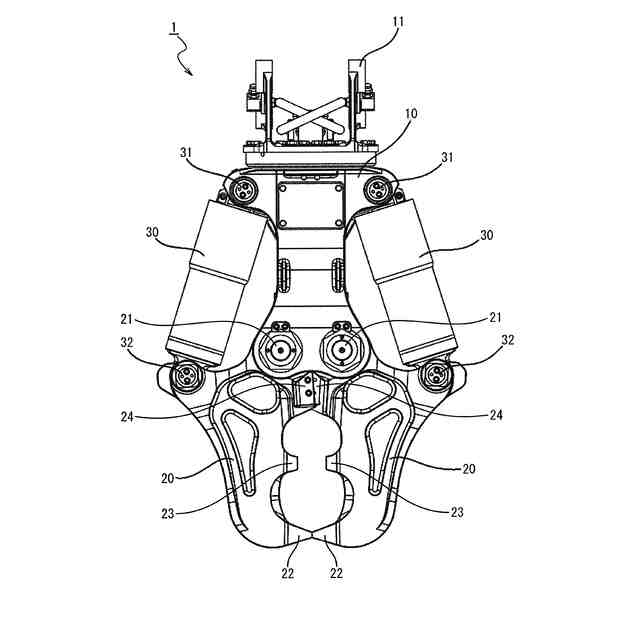

本発明の破砕機の構成を示す正面図であり、破砕アームを閉じた状態を示す図である。

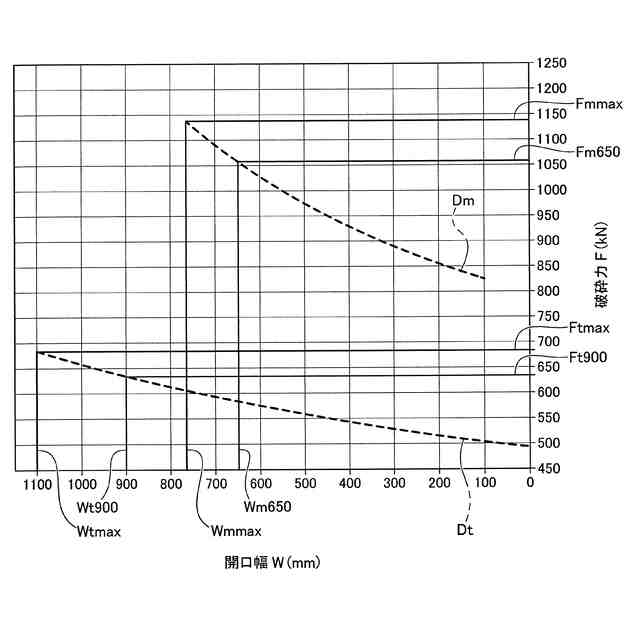

破砕力の減衰率を示す図である。

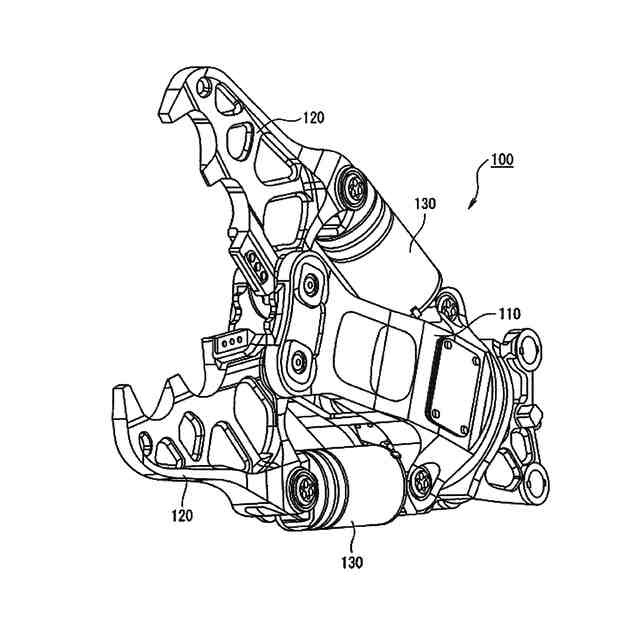

従来の破砕機の構成を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明について、図面を適宜参照しつつ説明する。なお、図面は模式的なものである。そのため、厚さと平面寸法との関係、比率等は現実のものとは異なる場合があることに留意すべきであり、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれている場合がある。また、以下に示す実施形態は、本発明の技術的思想を具体化するための装置や方法を例示するものであって、本発明の技術的思想は、構成部品の材質、形状、構造、配置等を下記の実施形態に特定するものではない。
【００１０】
（実施形態）
（構成）

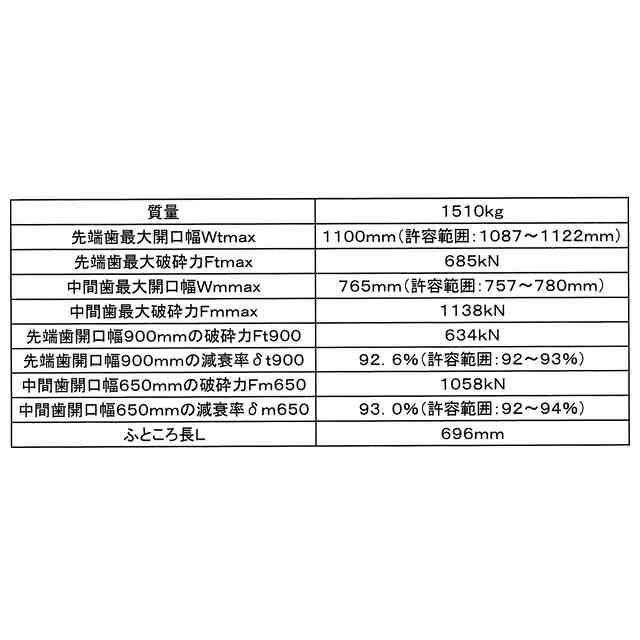

図１及び図２に示すように、破砕機１は、フレーム１０と、一対の破砕アーム２０と、一対の油圧シリンダ３０を備える。

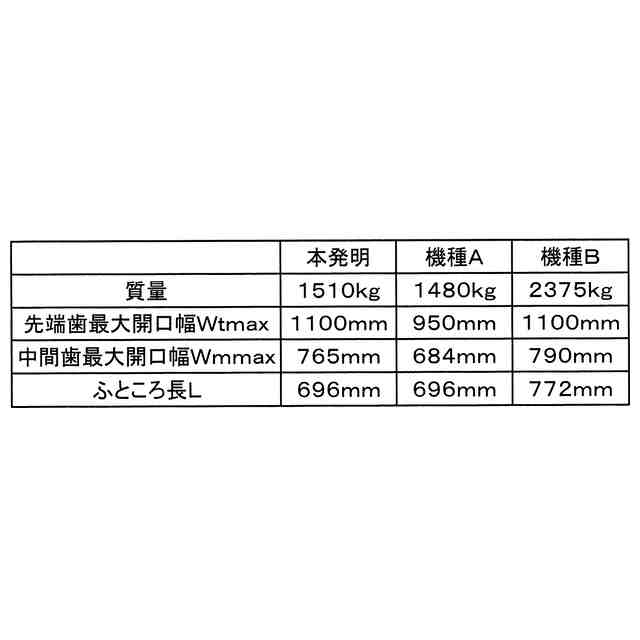

（【００１１】以降は省略されています）
