公開番号2025142566
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042008
出願日2024-03-18
発明の名称密度計測方法
出願人株式会社熊谷組
代理人個人,個人
主分類E02D 1/00 20060101AFI20250924BHJP(水工;基礎;土砂の移送)
要約【課題】タンピングローラで地表に窪みが形成されても、透過型RI計測装置によって地盤の密度を良好に計測する。
【解決手段】密度計測方法は、地中に放射線を放出し、地中からの散乱線に基づいて地盤の密度を計測するRI計測装置(1)を用いている。密度計測方法では、地表に窪みを形成するステップと、放射線用の遮蔽カバー(33)でRI計測装置の周囲を覆うステップと、地表に形成された窪み(45)内にRI計測装置を設置するステップと、RI計測装置によって窪み内で密度計測を開始するステップと、が実施される。
【選択図】図3
特許請求の範囲【請求項１】
地中に放射線を放出し、地中からの散乱線に基づいて地盤の密度を計測するＲＩ計測装置を用いた密度計測方法であって、
地表に窪みを形成するステップと、
放射線用の遮蔽カバーで前記ＲＩ計測装置の周囲を覆うステップと、
地表に形成された窪み内に前記ＲＩ計測装置を設置するステップと、
前記ＲＩ計測装置によって窪み内で密度計測を開始するステップと、を有していることを特徴とする密度計測方法。
続きを表示（約 370 文字）【請求項２】
窪みを形成するステップは、無数の突起を持ったタンピングローラで地表を転圧して窪みを形成することを特徴とする請求項１に記載の密度計測方法。
【請求項３】
前記ＲＩ計測装置が、
直方体状に形成されて窪み内に設置されるケースと、
前記ケース内に設置されて放射線を放出する線源と、
前記ケース内に設置されて散乱線を検出する検出器と、
前記ケース内に設置されて放射線を遮蔽する遮蔽体と、を備え、
前記線源及び前記検出器が前記ケースの対角位置に設置されていることを特徴とする請求項１又は請求項２に記載の密度計測方法。
【請求項４】
前記線源と前記検出器の間で前記線源から前記検出器に向かう対角方向に前記遮蔽体が延びていることを特徴とする請求項３に記載の密度計測方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、密度計測方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般に、ロックフィルダムの遮水材の密度管理には砂置換法が用いられ、河川や道路の土工作業の盛土の締固め管理には透過型ＲＩ（Radio Isotope）法が用いられる。砂置換法や透過型ＲＩ法では、試験孔、線源の挿入孔の削孔作業が必要になる。また、透過型ＲＩ法では、手作業による測定面の不陸整正、測定地点への計測装置の持ち運び等で作業負担が大きい。このため、削孔作業が不要になる散乱型ＲＩ法が提案されている（例えば、特許文献１参照）。散乱型ＲＩ法では線源と検出器が地表に設置され、線源から地中に放射線が放出され、地中からの散乱線が検出器で検出されて密度が計測されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０５３１２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、土木工事ではタンピングローラ等によって地盤の締固めが行われて地表に無数の窪みが形成される。このため、特許文献１に記載の散乱型ＲＩ法では、窪みのある地表で地盤の密度を計測することが難しい。
【０００５】
本発明はかかる点に鑑みてなされたものであり、地表に窪みが形成されても、ＲＩ計測装置によって地盤の密度を良好に計測することができる密度計測方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の密度計測方法は、地中に放射線を放出し、地中からの散乱線に基づいて地盤の密度を計測するＲＩ計測装置を用いた密度計測方法であって、地表に窪みを形成するステップと、放射線用の遮蔽カバーで前記ＲＩ計測装置の周囲を覆うステップと、地表に形成された窪み内に前記ＲＩ計測装置を設置するステップと、前記ＲＩ計測装置によって窪み内で密度計測を開始するステップと、を有している。
【発明の効果】
【０００７】
本発明の一態様の密度計測方法は、地表に形成された窪みが利用され、窪み内にＲＩ計測装置が設置されて地盤の密度が測定される。窪み内でＲＩ計測装置から放射線が放出されても、ＲＩ計測装置の周囲が遮蔽カバーに覆われるため、窪みの周壁での放射線の乱反射の影響が抑えられる。よって、窪み内でもＲＩ計測装置によって地盤の密度を良好に計測することができる。
【図面の簡単な説明】
【０００８】
本実施形態のＲＩ計測装置の上面図及び側面図である。

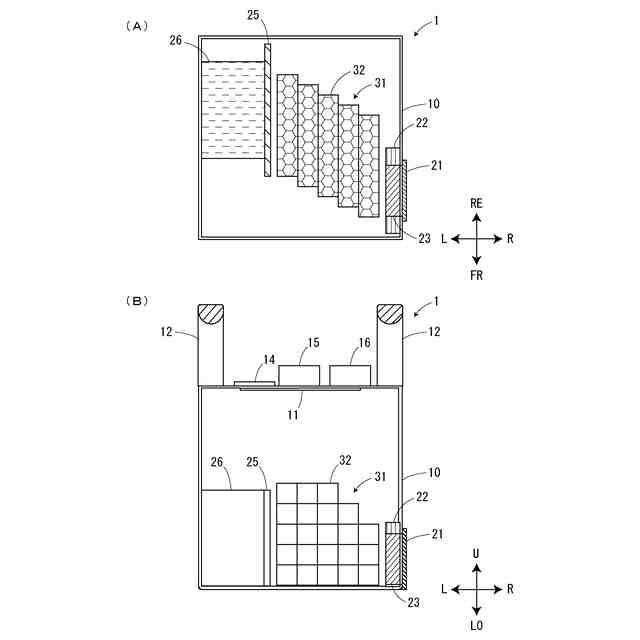

本実施形態のＲＩ計測装置の断面模式図である。
本実施形態の密度計測方法の説明図である。

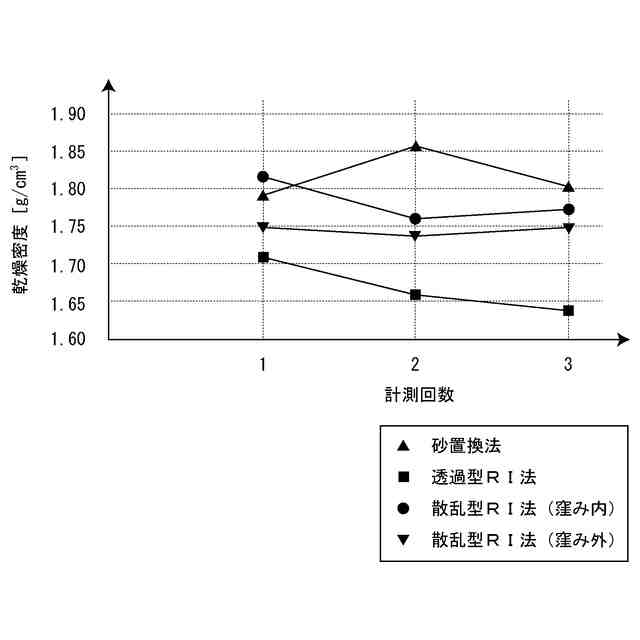

乾燥密度の比較結果の一例を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本実施形態のＲＩ計測装置について説明する。図１は本実施形態のＲＩ計測装置の上面図及び側面図である。図２は本実施形態のＲＩ計測装置の断面模式図である。なお、図２（Ａ）は図１のＲＩ計測装置をＡ－Ａ線で切断した断面図であり、図２（Ｂ）は図１のＲＩ計測装置をＢ－Ｂ線で切断した断面図である。各図に付される矢印ＦＲ、ＲＥ、Ｌ、Ｒ、Ｕ、ＬＯは、それぞれＲＩ測定器の前方、後方、左方、右方、上方、下方を示している。
【００１０】
図１（Ａ）及び図１（Ｂ）に示すように、ＲＩ計測装置１は、散乱型のＲＩ計測装置であり、地中に放射線を放出して、地中からの散乱線に基づいて地盤の密度を計測するように構成されている。ＲＩ計測装置１のケース１０は直方体状（本実施形態では立方体状）に形成されている。ケース１０の上面中央にはディスプレイ１１が設けられており、ケース１０の上面左側及び上面右側には一対のハンドル１２が設けられている。ケース１０の上面前側にはキーパネル１３が設けられており、ケース１０の上面後側にはボタンスイッチ１４、充電コネクタ１５、信号コネクタ１６が設けられている。
（【００１１】以降は省略されています）
