公開番号2025142565
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042007
出願日2024-03-18
発明の名称RI計測装置
出願人株式会社熊谷組
代理人個人,個人
主分類G01N 23/203 20060101AFI20250924BHJP(測定;試験)
要約【課題】装置サイズを小型化することができる散乱型のRI計測装置を提供する。
【解決手段】RI計測装置(1)は、地中に放射線を放出し、地中からの散乱線に基づいて密度を計測する。RI計測装置には、直方体状に形成されて地表に設置されるケース(10)と、ケース内に設置されて放射線を放出する線源(23)と、ケース内に設置されて散乱線を検出する検出器(26)と、ケース内に設置されて放射線を遮蔽する遮蔽体(31)と、が設けられている。線源及び検出器がケースの対角位置に設置されており、線源と検出器の間で線源から検出器に向かう対角方向に遮蔽体が延びている。
【選択図】図2
特許請求の範囲【請求項１】
地中に放射線を放出し、地中からの散乱線に基づいて密度を計測するＲＩ計測装置であって、
直方体状に形成されて地表に設置されるケースと、
前記ケース内に設置されて放射線を放出する線源と、
前記ケース内に設置されて散乱線を検出する検出器と、
前記ケース内に設置されて放射線を遮蔽する遮蔽体と、を備え、
前記線源及び前記検出器が前記ケースの対角位置に設置されており、
前記線源と前記検出器の間で前記線源から前記検出器に向かう対角方向に前記遮蔽体が延びていることを特徴とするＲＩ計測装置。
続きを表示（約 390 文字）【請求項２】
前記遮蔽体が角棒状の複数の遮蔽バーから成り、
前記線源と前記検出器の間に前記複数の遮蔽バーが対角方向に並べられていることを特徴とする請求項１に記載のＲＩ計測装置。
【請求項３】
前記複数の遮蔽バーが前記線源から前記検出器に向かって高くなるように積まれていることを特徴とする請求項２に記載のＲＩ計測装置。
【請求項４】
前記遮蔽体がタングステン材で形成されていることを特徴とする請求項１又は請求項２に記載のＲＩ計測装置。
【請求項５】
前記線源及び前記検出器は直方体状に形成されていることを特徴とする請求項１又は請求項２に記載のＲＩ計測装置。
【請求項６】
前記ケースの周壁に装着されて放射線を遮蔽する遮蔽カバーを備えていることを特徴とする請求項１又は請求項２に記載のＲＩ計測装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＲＩ計測装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
一般に、ロックフィルダムの遮水材の密度管理には砂置換法が用いられ、河川や道路の土工作業の盛土の締固め管理には透過型ＲＩ（Radio Isotope）法が用いられる。砂置換法や透過型ＲＩ法では、試験孔、線源の挿入孔の削孔作業が必要になる。また、透過型ＲＩ法では、手作業による測定面の不陸整正、測定地点への計測装置の持ち運び等で作業負担が大きい。このため、削孔作業が不要になる散乱型ＲＩ法が提案されている（例えば、特許文献１参照）。散乱型ＲＩ法では線源と検出器が地表に設置され、線源から地中に放射線が放出され、地中からの散乱線が検出器で検出されて密度が計測されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０５３１２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の散乱型ＲＩ法では、検出器に対する放射線の直射を防ぐために線源と検出器の間に遮蔽体が設けられている。このため、散乱型ＲＩ法で用いる計測装置の装置サイズが大型化するという問題がある。また、散乱型ＲＩ法は測定装置と測定面の密着性が重要になり、特に装置サイズが大型化すると測定面をフラットにすることが難しい。
【０００５】
本発明はかかる点に鑑みてなされたものであり、装置サイズを小型化することができる散乱型のＲＩ計測装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様のＲＩ計測装置は、地中に放射線を放出し、地中からの散乱線に基づいて密度を計測するＲＩ計測装置であって、直方体状に形成されて地表に設置されるケースと、前記ケース内に設置されて放射線を放出する線源と、前記ケース内に設置されて散乱線を検出する検出器と、前記ケース内に設置されて放射線を遮蔽する遮蔽体と、を備え、前記線源及び前記検出器が前記ケースの対角位置に設置されており、前記線源と前記検出器の間で前記線源から前記検出器に向かう対角方向に前記遮蔽体が延びている。
【発明の効果】
【０００７】
本発明の一態様のＲＩ計測装置は、ケースの対角位置を利用して線源と検出器が設置されているため、ケース内で線源と検出器の間隔が十分に確保されて装置の小型化を図ることができる。ケースの小型化によって地表の不陸の影響を抑え、測定面の不陸整正の作業負担を軽減することができる。また、遮蔽体が対角方向に延びているため、線源から検出器に向けて放出される放射線が効果的に遮蔽されて装置の軽量化を図ることができる。
【図面の簡単な説明】
【０００８】

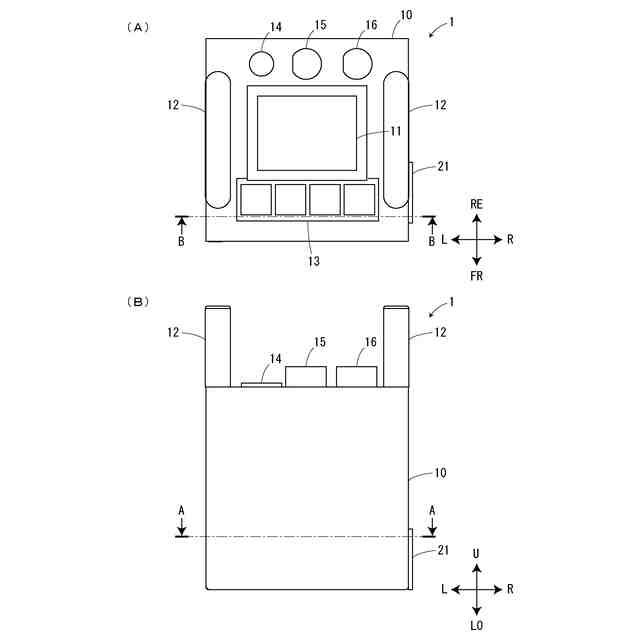

本実施形態のＲＩ計測装置の上面図及び側面図である。

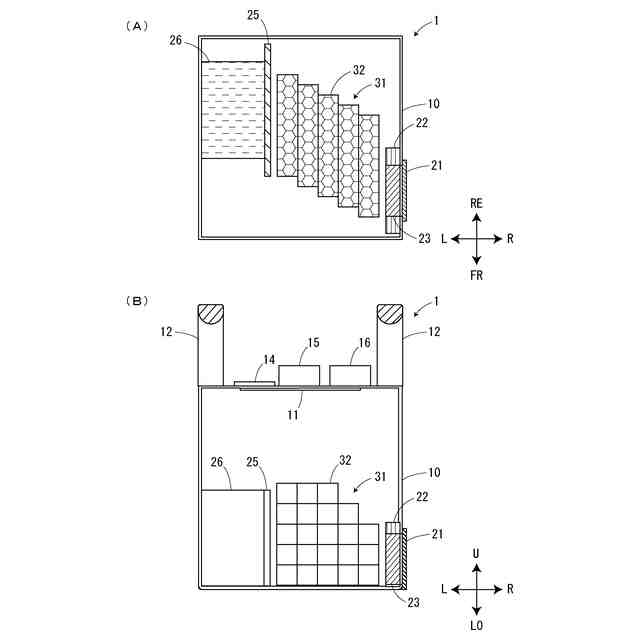

本実施形態のＲＩ計測装置の断面模式図である。

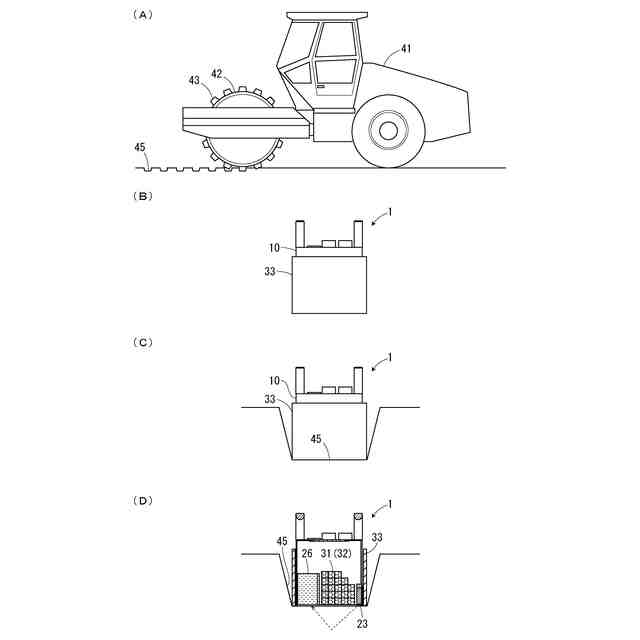

本実施形態の密度計測方法の説明図である。
乾燥密度の比較結果の一例を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本実施形態のＲＩ計測装置について説明する。図１は本実施形態のＲＩ計測装置の上面図及び側面図である。図２は本実施形態のＲＩ計測装置の断面模式図である。なお、図２（Ａ）は図１のＲＩ計測装置をＡ－Ａ線で切断した断面図であり、図２（Ｂ）は図１のＲＩ計測装置をＢ－Ｂ線で切断した断面図である。各図に付される矢印ＦＲ、ＲＥ、Ｌ、Ｒ、Ｕ、ＬＯは、それぞれＲＩ測定器の前方、後方、左方、右方、上方、下方を示している。
【００１０】
図１（Ａ）及び図１（Ｂ）に示すように、ＲＩ計測装置１は、散乱型のＲＩ計測装置であり、地中に放射線を放出して、地中からの散乱線に基づいて地盤の密度を計測するように構成されている。ＲＩ計測装置１のケース１０は直方体状（本実施形態では立方体状）に形成されている。ケース１０の上面中央にはディスプレイ１１が設けられており、ケース１０の上面左側及び上面右側には一対のハンドル１２が設けられている。ケース１０の上面前側にはキーパネル１３が設けられており、ケース１０の上面後側にはボタンスイッチ１４、充電コネクタ１５、信号コネクタ１６が設けられている。
（【００１１】以降は省略されています）
