公開番号2025141148
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040940
出願日2024-03-15
発明の名称吊り下げ物の防振構造改良方法
出願人株式会社熊谷組
代理人個人
主分類F16F 15/02 20060101AFI20250919BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】吊り下げ物の防振構造の改良を容易に行える方法を提供する。
【解決手段】建物の上階の梁や天井から設けられた吊りボルト2に支持具3及び防振装置4を介して取付けられた吊り下げ物(天吊り式空調機1)の防振構造改良方法であって、吊りボルト2に支持プレート5を増設する支持プレート増設ステップと、増設された支持プレート5に防振装置6を増設する防振装置増設ステップと、増設された防振装置6に吊り下げ物を支持させる支持構造を形成する支持構造形成ステップと、を備えたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
建物の上階の梁や天井から設けられた吊りボルトに支持具及び防振装置を介して取付けられた吊り下げ物の防振構造改良方法であって、
吊りボルトに支持プレートを増設する支持プレート増設ステップと、
増設された支持プレートに防振装置を増設する防振装置増設ステップと、
増設された防振装置に吊り下げ物を支持させる支持構造を形成する支持構造形成ステップと、
を備えたことを特徴とする吊り下げ物の防振構造改良方法。
続きを表示（約 500 文字）【請求項２】
支持プレート増設ステップでは、吊りボルトに取付けられている既設の支持具の取付位置よりも上方の位置において、当該吊りボルトに支持プレートを取付けることによって、支持プレートを増設することを特徴とする請求項１に記載の吊り下げ物の防振構造改良方法。
【請求項３】
支持プレート増設ステップでは、吊りボルトに取付けられている既設の支持具の取付位置よりも上方の位置において、当該吊りボルトに上下方向に間隔を隔てて下側の支持プレートと上側の支持プレートとを取付けることによって、上側の支持プレートと下側の支持プレートとを増設し、
防振装置増設ステップでは、増設された下側の支持プレートと上側の支持プレートとに２つの防振装置を増設し、２つの防振装置は、吊りボルトを中心として左右の位置に対称となるように設けられ、
支持構造形成ステップでは、下側の支持プレートと上側の支持プレートとの間に位置する吊りボルトを切断することにより、増設された２つの防振装置に吊り下げ物を支持させる支持構造を形成することを特徴とする請求項１に記載の吊り下げ物の防振構造改良方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、上階の梁や天井から設けられた吊りボルトに支持具及び防振装置を介して取付けられた吊り下げ物の防振構造を改良する方法に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
建物において、上階の梁や天井から吊りボルトによって吊られた吊り下げ物として例えば天吊り式空調機が知られている（特許文献１参照）。
天吊り式空調機は、その駆動源であるモータや送風ファンといった構成機器が振動を発生させる。
そこで、図３乃至図５に示すように、天吊り式空調機１に起因する振動が建物１００のスラブ１０１へ伝達されることを抑制すべく、建物１００のスラブ１０１の下面である天井１０２から垂下するように設けられた吊りボルト２に、支持具３及び防振装置４を介して天吊り式空調機１が取付けられている。
天吊り式空調機１は、例えば図４に示すように、４本の吊りボルト２，２…に、支持具３及び防振装置４を介して取付けられている。
支持具３は、例えば図４，５に示すように、天吊り式空調機１に取付けられたアングル（山形鋼）により形成された支持金具等により構成され、防振装置４は、例えば図５に示すように、防振ゴム４０がナット４１及びワッシャ４２により支持具３に取付けられて構成される。
【先行技術文献】
【特許文献】
【０００３】
特許第４５２７６９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したように、天吊り式空調機１の設置にあたっては、天吊り式空調機１と建物の構造躯体の間に防振ゴム４０等の防振材を挟み、揺れを抑えることが一般的である。
しかしながら、設備機器と防振材のメーカーは異なるため、一般的な機器よりも低周波数で振動する機器に対しては、市販の防振材では振動を十分に低減しきれない可能性がある。例えば、設備機器の振動特性をメーカーが公開していない場合もあり、計画・施工段階で適した防振材を選定できない場合がある。
このように、天吊り式空調機１の振動を十分に低減しきれない場合、図３に示すように、スラブ１０１に振動が伝搬され、当該振動に含まれる振動数成分Ｖが上階ＵＦの事務所等の机の固有振動数に一致した場合、振動が増幅されることによって、机上で不快な振動が生じる場合がある。
以上の背景から、建物の竣工後に利用者から机などの振動の申し立てを受ける場合があり、このような場合、現地で振動測定等を行った後、上階ＵＦのスラブ１０１から吊られた天吊り式空調機１で使用されている防振材を別の防振材へ交換する等の対策を行う場合がある。
しかしながら、上階ＵＦのスラブ１０１から吊られた天吊り式空調機１で使用されている防振材を別の防振材に交換するためには、天吊り式空調機１を吊りボルト２から取り外して、防振材を交換した後、吊りボルト２に吊り直さなければならないため、下階ＬＦのフロアの供用中等においての施工が困難であり、かつ、施工期間、施工コストがかかるという課題があった。
本発明は、上述した課題に鑑みて、吊り下げ物の防振構造の改良を容易に行える方法を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る吊り下げ物の防振構造改良方法は、建物の上階の梁や天井から設けられた吊りボルトに支持具及び防振装置を介して取付けられた吊り下げ物の防振構造改良方法であって、吊りボルトに支持プレートを増設する支持プレート増設ステップと、増設された支持プレートに防振装置を増設する防振装置増設ステップと、増設された防振装置に吊り下げ物を支持させる支持構造を形成する支持構造形成ステップと、を備えたことを特徴とする。
また、支持プレート増設ステップでは、吊りボルトに取付けられている既設の支持具の取付位置よりも上方の位置において、当該吊りボルトに支持プレートを取付けることによって、支持プレートを増設することを特徴とする。
また、支持プレート増設ステップでは、吊りボルトに取付けられている既設の支持具の取付位置よりも上方の位置において、当該吊りボルトに上下方向に間隔を隔てて下側の支持プレートと上側の支持プレートとを取付けることによって、上側の支持プレートと下側の支持プレートとを増設し、防振装置増設ステップでは、増設された下側の支持プレートと上側の支持プレートとに２つの防振装置を増設し、２つの防振装置は、吊りボルトを中心として左右の位置に対称となるように設けられ、支持構造形成ステップでは、下側の支持プレートと上側の支持プレートとの間に位置する吊りボルトを切断することにより、増設された２つの防振装置に吊り下げ物を支持させる支持構造を形成することを特徴とする。
本発明に係る吊り下げ物の防振構造改良方法によれば、吊り下げ物の防振構造の改良を簡単に行えるようになった。
【図面の簡単な説明】
【０００６】

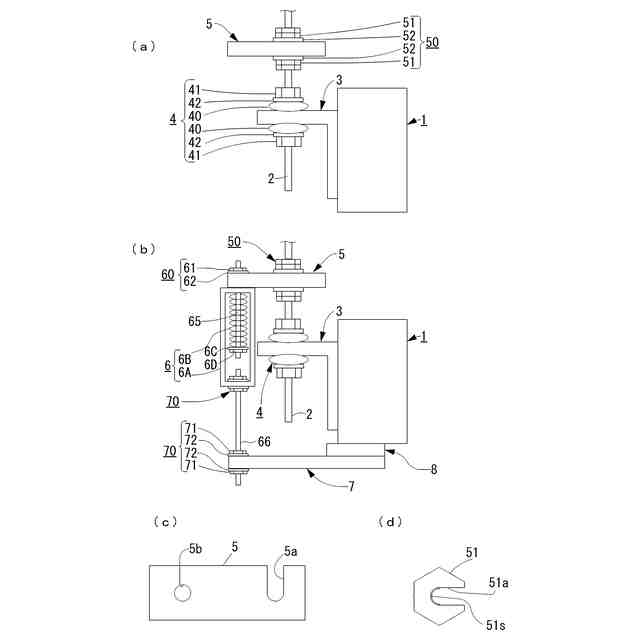

実施形態１に係る吊り下げ物の防振構造改良方法を示す図であり、（ａ），（ｂ）は改良方法の手順を示す図、（ｃ）は支持プレートの平面図、（ｄ）はナットの平面図。

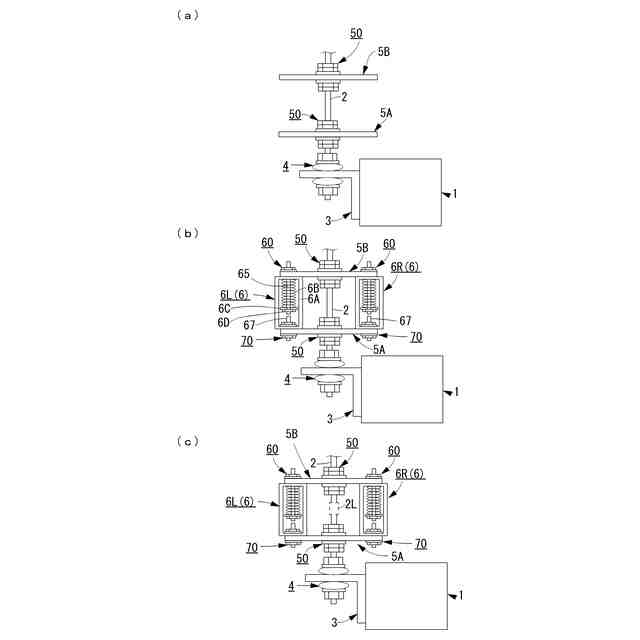

実施形態２に係る吊り下げ物の防振構造改良方法を示す図であり、（ａ）～（ｃ）は改良方法の手順を示す図。

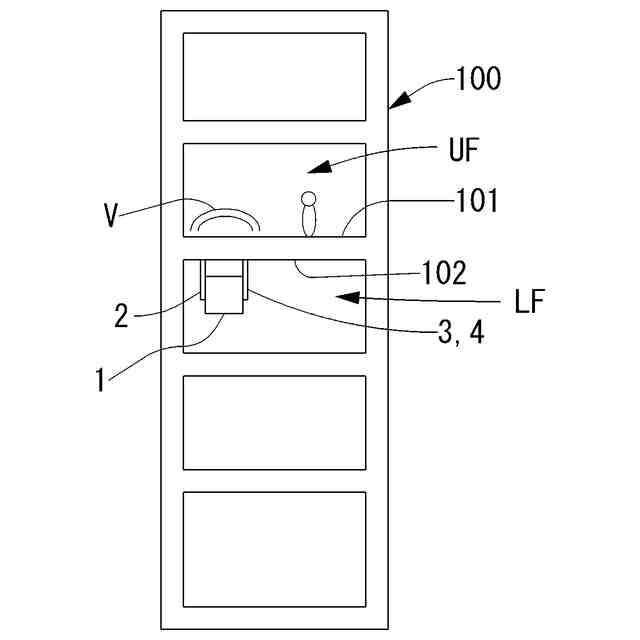

建物内での従来の吊り下げ物の防振構造を示す図。

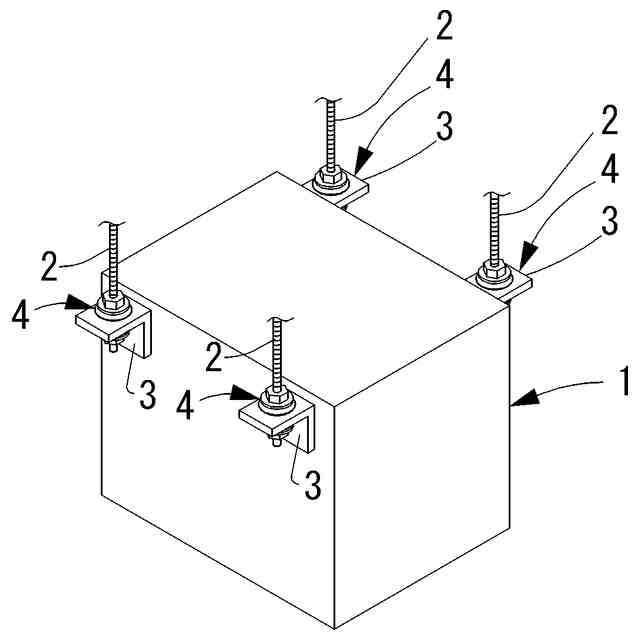

従来の吊り下げ物の防振構造を示す斜視図。

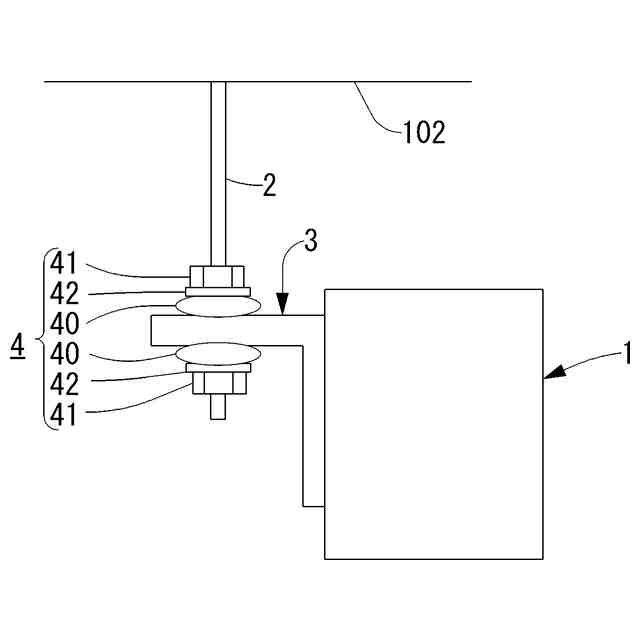

従来の吊り下げ物の防振構造を示す側面図。
【発明を実施するための形態】
【０００７】
実施形態１
実施形態１に係る吊り下げ物の防振構造改良方法は、上階の梁や天井から設けられた吊りボルト２に支持具３及び防振装置４を介して取付けられた吊り下げ物としての天吊り式空調機１の防振構造を改良する方法であって、吊りボルト２に支持プレート５を増設する支持プレート増設ステップＳ１と、増設された支持プレート５に防振装置６を増設する防振装置増設ステップＳ２と、増設された防振装置６に天吊り式空調機１を支持させる支持構造を形成する支持構造形成ステップＳ３と、を備える。
【０００８】
支持プレート増設ステップＳ１では、例えば図５に示したように、上階の天井１０２から設けられた吊りボルト２に支持具３及び防振装置４を介して取付けられた吊り下げ物としての天吊り式空調機１の既存の防振構造に支持プレート５を取付けて増設するステップである。
当該支持プレート増設ステップＳ１では、図１(ａ）に示すように、吊りボルト２に取付けられている既設の支持具３の取付位置よりも上方の位置において、当該吊りボルト２に支持プレート５を取付けることによって、支持プレート５を増設する。
【０００９】
支持プレート５は、例えば図１（ｃ）に示すように、長方形の平板材により構成される。
当該支持プレート５を構成する長方形の平板材は、長手方向一端側の長辺縁に開口する横挿入孔５ａと、後述する軸材６５を貫通させる貫通孔５ｂとを備えて構成される。
当該支持プレート５は取付手段５０により吊りボルト２に取付けられる。
取付手段５０は、例えば、ナット５１及びワッシャ５２により構成される。
尚、ナット５１は、図１（ｄ）に示すように、周面に開口する横挿入孔５１ａを備え、横挿入孔５１ａの孔底に雌ねじ５１ｓが形成された構成のものを用いる。
即ち、ナット５１としては、ボルトの両端からナットを螺着できないボルトに対して、ボルトの中間の横から挿入して螺着できるように構成されたロックナット、例えば、「中間挿入式ナット、品番ＤＲ－９、スリップオンロックナット社製」等を用いればよい。当該中間挿入式ナットは、周面に開口する横挿入孔５１ａを備えた２つのナット要素がナット要素の中心線を回転中心として互いに回転可能なように係合された構成のものである。
尚、ナット５１として、ボルトの中間の横から挿入して螺着できるように構成されたナットを複数使用した例えばダブルナットを用いるようにしてもよい。
ワッシャ５２もナット５１と同様に、ボルトの中間の横から挿入できるように、周面に開口する横挿入孔を備えた構成のものを用いれば良い。
すなわち、支持プレート５，ナット５１，ワッシャ５２は、吊りボルト２の横方向から当該吊りボルト２に装着可能な横挿入孔を備えた構成のものを使用する。
【００１０】
吊りボルト２に支持プレート５を取付ける方法の一例について説明する。
まず、吊りボルト２の横側から支持プレート５の横挿入孔５ａを吊りボルト２に係合させる。即ち、支持プレート５の横挿入孔５ａに吊りボルト２を挿入させる。
その後、当該支持プレート５の下側の吊りボルト２の位置にワッシャ５２を係合させてワッシャ５２の下の吊りボルト２の位置にナット５１を締結するとともに、当該支持プレート５の上側の吊りボルト２の位置にワッシャ５２を係合させてワッシャ５２の上の吊りボルト２の位置にナット５１を締結する。
以上により、支持プレート５が取付手段５により吊りボルト２に取付けられる。
（【００１１】以降は省略されています）
