特許ウォッチ

公開番号2025143665
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043011
出願日2024-03-19
発明の名称重合物、粘着付与剤、粘着剤組成物、粘着シート、光学積層体及び画像表示装置
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類C08F 20/00 20060101AFI20250925BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】粘着剤組成物に使用可能な重合物であって、光学積層体や画像表示装置への使用に適すると共に接着力が改善された粘着シートの製造に適した重合物を提供する。
【解決手段】本発明の実施形態による重合物は、1500～30000の重量平均分子量、30℃以下のガラス転移温度、及び、1.51以上の屈折率を有する。重合物のδH(ハンセン溶解度パラメータの水素結合項)は5.15以下であってもよい。また、重合物は、二重結合含有環を有するモノマーbに由来する構成単位を含んでもよい。
【選択図】図1
特許請求の範囲【請求項１】
１５００～３００００の重量平均分子量、３０℃以下のガラス転移温度、及び、１．５１以上の屈折率を有する、
重合物。
続きを表示（約 710 文字）【請求項２】
前記重合物のδＨが５．１５以下である、請求項１に記載の重合物。
ただし、前記δＨは、ハンセン溶解度パラメータ（ＨＳＰ）の水素結合項である。
【請求項３】
前記重合物の色度が、ＪＩＳＺ８７８１－４：２０１３に定められたＣＩＥ１９７６Ｌ
*
，ａ
*
，ｂ
*
色空間の色度ｂ
*
の絶対値により表示して１．１以下である、請求項１に記載の重合物。
【請求項４】
前記重合物の前記重量平均分子量が２４００～１６０００である、請求項１に記載の重合物。
【請求項５】
前記重合物は、二重結合含有環を有するモノマーｂに由来する構成単位を含む、請求項１に記載の重合物。
【請求項６】
前記二重結合含有環が芳香環である、請求項５に記載の重合物。
【請求項７】
前記モノマーｂは、２以上の前記二重結合含有環を側鎖に有する、請求項５に記載の重合物。
【請求項８】
前記モノマーｂは、前記２以上の前記二重結合含有環に含まれる第１の二重結合含有環と第２の二重結合含有環とがリンキング基を介して結合した構造を側鎖に有する、請求項７に記載の重合物。
【請求項９】
前記モノマーｂは、フェノキシベンジルアクリレートである、請求項５に記載の重合物。
【請求項１０】
前記重合物中の前記モノマーｂに由来する前記構成単位の含有率が５０重量％以上である、請求項５に記載の重合物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、重合物、粘着付与剤、粘着剤組成物、粘着シート、光学積層体及び画像表示装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置は、一般に、偏光フィルムや位相差フィルム等の光学基材を含む光学積層体を備える。複数の光学基材を含む光学積層体において近接する光学基材の間には、通常、両者を接合する接合層が配置される。接合層の一例は、粘着剤組成物から形成された粘着シートである。
【０００３】
特許文献１は、粘着シートの一例を開示している。特許文献１では、熱硬化型の粘着剤組成物から粘着シートが作製されている。熱硬化型の粘着剤組成物以外には、光を利用して粘着シートを作製できる光硬化型の粘着剤組成物も知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１４３７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
画像表示装置における表面輝度の向上には、高い屈折率を有する粘着シートの使用が有利である。しかし、本発明者らの検討によると、高屈折率の粘着シートは、接着力について改善の余地がある。
【０００６】
本発明は、粘着剤組成物に使用可能な重合物であって、光学積層体や画像表示装置への使用に適すると共に接着力が改善された粘着シートの製造に適した重合物の提供を目的とする。
【課題を解決するための手段】
【０００７】
［１］本発明の実施形態による重合物は、
１５００～３００００の重量平均分子量、３０℃以下のガラス転移温度、及び、１．５１以上の屈折率を有する。
［２］上記［１］に記載の重合物のδＨが５．１５以下であってもよい。ただし、前記δＨは、ハンセン溶解度パラメータ（ＨＳＰ）の水素結合項である。
［３］上記［１］又は［２］に記載の重合物の色度が、ＪＩＳＺ８７８１－４：２０１３に定められたＣＩＥ１９７６Ｌ
*
，ａ
*
，ｂ
*
色空間の色度ｂ
*
の絶対値により表示して１．１以下であってもよい。
［４］上記［１］から［３］までのいずれかに記載の重合物の前記重量平均分子量が２４００～１６０００であってもよい。
［５］上記［１］から［４］までのいずれかに記載の重合物は、二重結合含有環を有するモノマーｂに由来する構成単位を含んでもよい。
［６］上記［５］に記載の重合物において、前記二重結合含有環が芳香環であってもよい。
［７］上記［５］又は［６］に記載の重合物において、前記モノマーｂは、２以上の前記二重結合含有環を側鎖に有してもよい。
［８］上記［５］から［７］までのいずれかに記載の重合物において、前記モノマーｂは、前記２以上の前記二重結合含有環に含まれる第１の二重結合含有環と第２の二重結合含有環とがリンキング基を介して結合した構造を側鎖に有してもよい。
［９］上記［５］から［８］までのいずれかに記載の重合物において、前記モノマーｂは、フェノキシベンジルアクリレートであってもよい。
［１０］上記［５］から［９］までのいずれかに記載の重合物中の前記モノマーｂに由来する前記構成単位の含有率が５０重量％以上であってもよい。
［１１］本発明の実施形態による粘着付与剤は、上記［１］から［１０］までのいずれかに記載の重合物を含む。
［１２］本発明の実施形態による粘着付与剤は、１５００～３００００の重量平均分子量を有する重合物を含み、前記重合物は、二重結合含有環を有するモノマーｂに由来する構成単位を含み、前記モノマーｂは、２以上の前記二重結合含有環を側鎖に有する。
［１３］本発明の実施形態による粘着剤組成物は、モノマー成分Ｍと、上記［１］から［１０］までのいずれかに記載の重合物、又は、上記［１１］又は［１２］に記載の粘着付与剤と、を含む、光硬化型の粘着剤組成物である。
［１４］本発明の実施形態による粘着シートは、上記［１３］に記載の粘着剤組成物から形成された粘着シートである。
［１５］本発明の実施形態による光学積層体は、上記［１４］に記載の粘着シートと、光学フィルムとを備える。
［１６］本発明の実施形態による画像表示装置は、上記［１５］に記載の光学積層体を備える。
【発明の効果】
【０００８】
本発明の実施形態によれば、粘着剤組成物に使用可能な重合物であって、光学積層体や画像表示装置への使用に適すると共に接着力が改善された粘着シートの製造に適した重合物を提供できる。
【図面の簡単な説明】
【０００９】

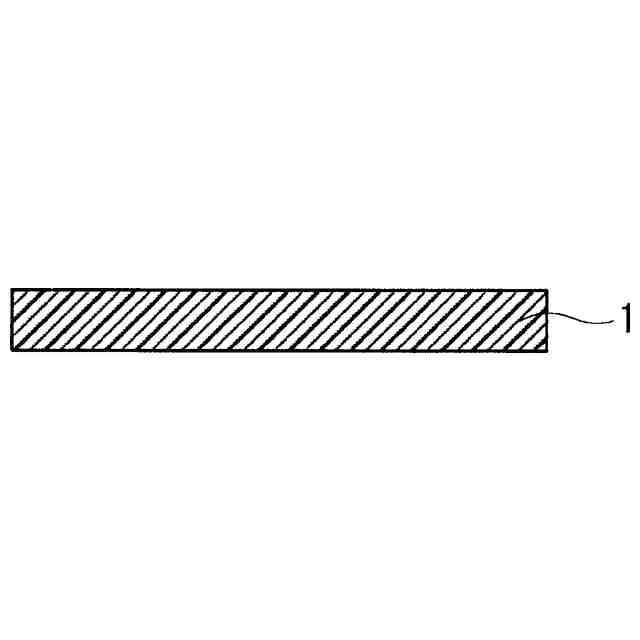

本発明の１つの実施形態による粘着シートの概略断面図である。
本発明の粘着剤組成物から粘着シートを形成する方法の一例を説明するための模式図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による画像表示装置の概略断面図である。
【発明を実施するための形態】
【００１０】
［用語について］
本明細書において、「重量」との表現がある場合は、重さを示すＳＩ系単位として慣用されている「質量」と読み替えてもよい。逆も同様である。
（【００１１】以降は省略されています）

関連特許
