公開番号2025153168
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055496
出願日2024-03-29
発明の名称賦形フィルム、積層体、導光層付き積層体、照明装置、及び金型
出願人日東電工株式会社,東洋鋼鈑株式会社
代理人個人,個人
主分類F21S 2/00 20160101AFI20251002BHJP(照明)
要約【課題】輝度ムラを低減する。
【解決手段】本賦形フィルムは、主面を有する光学用賦形フィルムであって、前記主面には、第1の周期P1で形成方向に並ぶ複数の凹部と、第2の周期P2で前記形成方向に並ぶ複数の凸部と、が設けられ、前記凹部の最大深さが、前記凸部の最大高さよりも大きく、nを正の整数とすると、n-0.05≦P1/P2≦n+0.05、又はn-0.05≦P2/P1≦n+0.05のどちらか一方を満足する。
【選択図】図3
特許請求の範囲【請求項１】
主面を有する光学用賦形フィルムであって、
前記主面には、第１の周期Ｐ１で形成方向に並ぶ複数の凹部と、第２の周期Ｐ２で前記形成方向に並ぶ複数の凸部と、が設けられ、
前記凹部の最大深さが、前記凸部の最大高さよりも大きく、
ｎを正の整数とすると、ｎ－０．０５≦Ｐ１／Ｐ２≦ｎ＋０．０５、又はｎ－０．０５≦Ｐ２／Ｐ１≦ｎ＋０．０５のどちらか一方を満足する、賦形フィルム。
続きを表示（約 640 文字）【請求項２】
前記主面には、前記複数の凹部が、前記形成方向と交差する方向にさらに並んで設けられている、請求項１に記載の賦形フィルム。
【請求項３】
請求項１又は請求項２に記載の賦形フィルムと、
前記賦形フィルムの前記主面に対向配置された基材と、を含む積層体。
【請求項４】
請求項３に記載の積層体と、
前記賦形フィルム、又は前記基材のどちらか一方に対向配置された導光層と、を含む導光層付き積層体。
【請求項５】
請求項４に記載の導光層付き積層体と、
前記導光層付き積層体の端面の近傍に配置された光源と、を有する、照明装置。
【請求項６】
前記光源から出射した光は、前記端面、並びに前記導光層付き積層体における前記端面と交差する前記導光層付き積層体の出射面、の少なくとも一方から、前記導光層付き積層体の内部に入射し、前記導光層付き積層体の内部を導光された後、前記出射面を通って出射する、請求項５に記載の照明装置。
【請求項７】
第１の周期Ｐ１で形成方向に並ぶ複数の金型凹部と、第２の周期Ｐ２で前記形成方向に並ぶ複数の金型凸部と、が設けられた外周面を有し、
前記金型凹部の最大深さが、前記金型凸部の最大高さよりも大きく、
ｎを正の整数とすると、ｎ－０．０５≦Ｐ１／Ｐ２≦ｎ＋０．０５、又はｎ－０．０５≦Ｐ２／Ｐ１≦ｎ＋０．０５のどちらか一方を満足する、金型。

発明の詳細な説明【技術分野】
【０００１】
本発明は、賦形フィルム、積層体、導光層付き積層体、照明装置、及び金型に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特許文献１には、一方の主面に複数の凹部又は凸部が形成された透明基材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／１０２９５９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の透明基材等の賦形フィルムの内部に光を入射させたときに、賦形フィルムの主面から取り出される光に輝度ムラが生じる場合がある。
【０００５】
本発明は、輝度ムラを低減することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る賦形フィルムは、主面を有する光学用賦形フィルムであって、前記主面には、第１の周期Ｐ１で形成方向に並ぶ複数の凹部と、第２の周期Ｐ２で前記形成方向に並ぶ複数の凸部と、が設けられ、前記凹部の最大深さが、前記凸部の最大高さよりも大きく、ｎを正の整数とすると、ｎ－０．０５≦Ｐ１／Ｐ２≦ｎ＋０．０５、又はｎ－０．０５≦Ｐ２／Ｐ１≦ｎ＋０．０５のどちらか一方を満足する。
【発明の効果】
【０００７】
本発明によれば、輝度ムラを低減することができる。
【図面の簡単な説明】
【０００８】

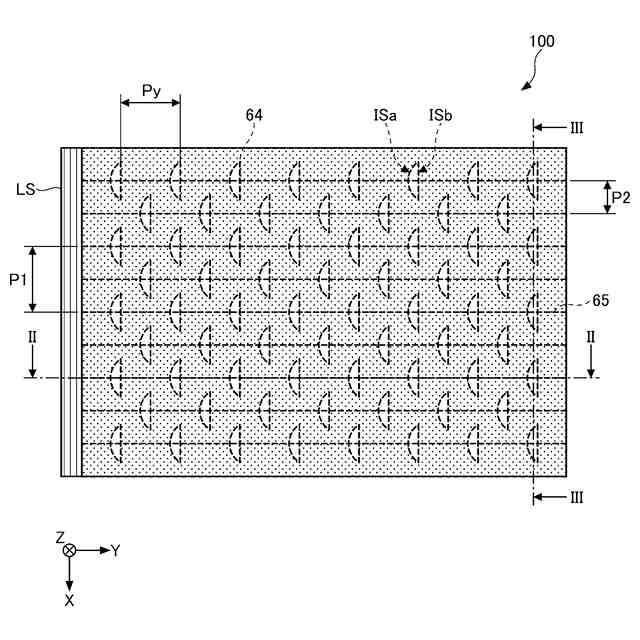

実施形態に係る賦形フィルムを備える照明装置の第１例を示す模式的平面図である。

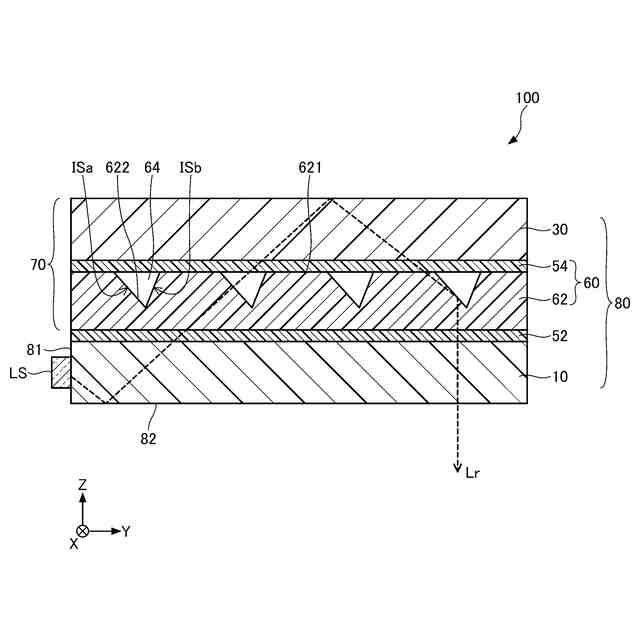

図１におけるII－II線の模式的断面図である。

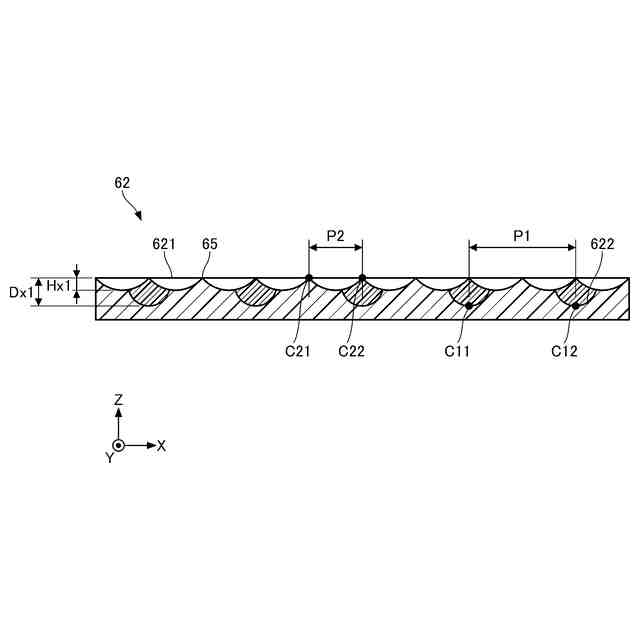

図１におけるIII－III線に対応する賦形フィルムの模式的断面図である。
賦形フィルムの製造方法を説明する金型の模式的断面図である。

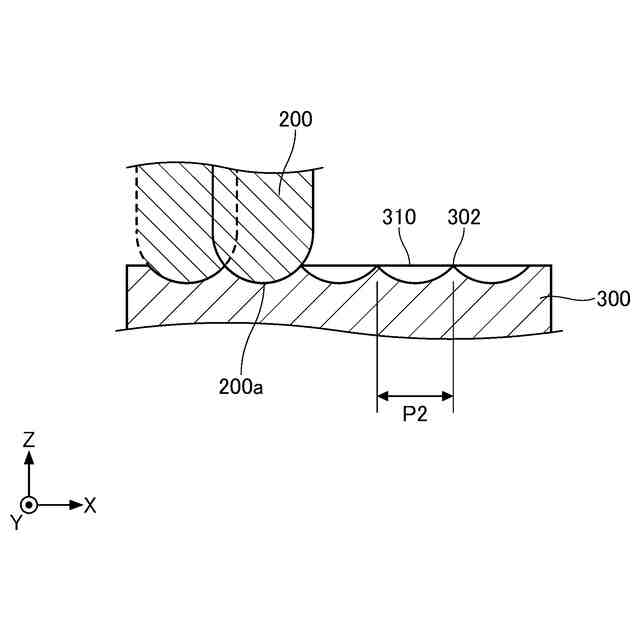

賦形フィルムの製造に用いられる金型の模式的断面図である。
実施形態に係る賦形フィルムが備えるキャビティの模式的断面図である。

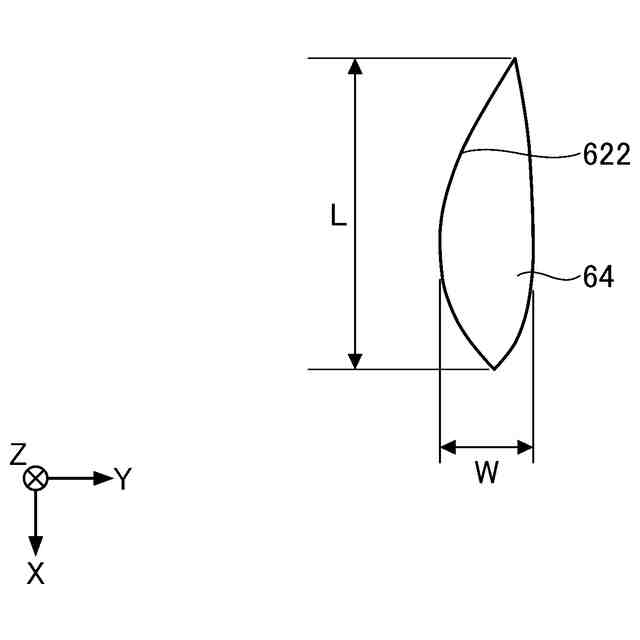

実施形態に係る賦形フィルムが備えるキャビティの第１例を示す模式的平面図である。
実施形態に係る賦形フィルムが備えるキャビティの第２例を示す模式的平面図である。
別の実施形態に係る賦形フィルムの模式的平面図且つ輝度ムラの評価結果を示す図である。
例１に係る賦形フィルムの主面から取り出された光の輝度分布を示す図である。
例３に係る賦形フィルムの主面から取り出された光の輝度分布を示す図である。
実施形態に係る賦形フィルムの第２例を示す模式的断面図である。
実施形態に係る賦形フィルムの第３例を示す模式的断面図である。
実施形態に係る賦形フィルムの第４例を示す模式的断面図である。
実施形態に係る賦形フィルムを備える照明装置の第２例を示す模式的断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について詳細に説明する。各図面において、同一構成要素には同一符号を付与し、重複した説明を適宜省略する。
【００１０】
以下に示す実施形態は、本発明の技術思想を具体化するための賦形フィルム、積層体、導光層付き積層体、照明装置、及び金型を例示するものであって、本発明を以下に示す実施形態に限定するものではない。以下に記載されている構成部品の寸法、材質、形状、その相対的配置等は、特定の形態のみに限定する旨の記載がない限り、本発明の範囲をそれのみに限定する趣旨ではなく、例示することを意図したものである。また図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張している場合がある。
（【００１１】以降は省略されています）
