特許ウォッチ

公開番号2025146999
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025129052,2021147823
出願日2025-08-01,2021-09-10
発明の名称熱収縮性フィルム
出願人グンゼ株式会社
代理人個人
主分類B32B 27/00 20060101AFI20250926BHJP(積層体)
要約【課題】透明性及び耐脂性がより向上した熱収縮性フィルムを提供する。
【解決手段】熱収縮性フィルムは、環状オレフィン系樹脂、エチレン系樹脂、及び石油樹脂から構成される表層を備える。表層は、環状オレフィン系樹脂、エチレン系樹脂、及び石油樹脂の合計100質量%に対し、エチレン系樹脂を35質量%以下、石油樹脂を5質量%以上含有する。

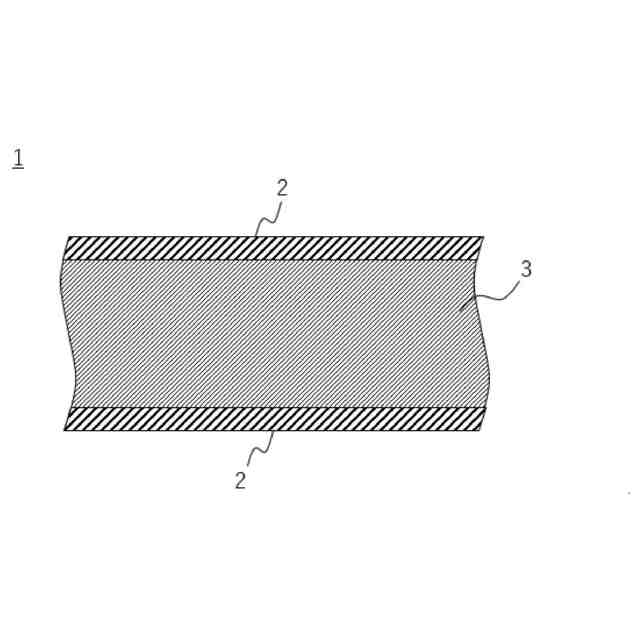

【選択図】図1
特許請求の範囲【請求項１】
環状オレフィン系樹脂、エチレン系樹脂、及び石油樹脂から構成される表層を備え、
前記表層は、前記環状オレフィン系樹脂、前記エチレン系樹脂、及び前記石油樹脂の合計１００質量％に対し、前記エチレン系樹脂を３５質量％以下、前記石油樹脂を５質量％以上含有する、
熱収縮性フィルム。
続きを表示（約 790 文字）【請求項２】
前記表層に隣接して積層されるコア層をさらに備え、
前記コア層は、プロピレン系樹脂及び石油樹脂を含有する、
請求項１に記載の熱収縮性フィルム。
【請求項３】
前記コア層は、前記プロピレン系樹脂及び前記石油樹脂の合計１００質量％に対し、前記石油樹脂を１０質量％以上含有する、
請求項２に記載の熱収縮性フィルム。
【請求項４】
前記コア層は、環状オレフィン系樹脂及びエチレン系樹脂をさらに含有する、
請求項２または請求項３に記載の熱収縮性フィルム。
【請求項５】
前記コア層は、前記プロピレン系樹脂として、長鎖分岐ポリプロピレンを含有する、
請求項２から請求項４のいずれかに記載の熱収縮性フィルム。
【請求項６】
前記表層は、前記コア層の両面に隣接して積層される、
請求項２から請求項５のいずれかに記載の熱収縮性フィルム。
【請求項７】
前記環状オレフィン系樹脂は、ガラス転移温度がＴｇ１（℃）である第１の環状オレフィン系樹脂と、ガラス転移温度がＴｇ２（℃）である第２の環状オレフィン系樹脂とを含み、
前記ガラス転移温度Ｔｇ１とＴｇ２との差は、１０℃以上である、
請求項１から請求項６のいずれかに記載の熱収縮性フィルム。
【請求項８】
前記ガラス転移温度Ｔｇ１及びＴｇ２は、Ｔｇ１＞７０℃、７０℃≦Ｔｇ２を満たす、
請求項７に記載の熱収縮性フィルム。
【請求項９】
前記石油樹脂は、脂環式石油樹脂を含む、
請求項１から請求項８のいずれかに記載の熱収縮性フィルム。
【請求項１０】
請求項１から９のいずれかに記載の熱収縮性フィルムを含む熱収縮性ラベル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱収縮性フィルムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、表裏層と中間層とを有する熱収縮性多層フィルムを開示する。この表裏層は、環状オレフィン系樹脂を６０～８０重量％、エチレン系樹脂を２０～４０重量％含有する。この中間層は、樹脂を含有し、中間層を構成する樹脂成分の合計を１００モル％としたとき、プロピレン成分を３５～７０モル％、エチレン成分を１～１０モル％及びブテン成分を１～１０モル％含有する。特許文献１によれば、この構成により密度が低く、優れた収縮性及び高い剛性を有するとともに、層間剥離が生じにくく、透明性にも優れた熱収縮性フィルムが提供される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０７１０６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、熱収縮フィルムのヘイズ値が７．０％未満であれば許容範囲としている。ヘイズ値は、熱収縮フィルムの曇り具合を表す指標であり、低いほど透明度が高いことを示す。しかし、場合によってはより高い透明度の基準を満足し、かつその他の外観品質を向上させることが要求される。外観品質を評価するその他の基準としては、例えば耐脂性が挙げられる。熱収縮フィルムは、熱収縮前に人の手が触れたり等により脂分が付着すると、その箇所が熱収縮後に白化を起こすことがある。耐脂性は、脂分による白化の抑制度合いを表し、高いほど好ましい。
【０００５】
本開示は、透明性及び耐脂性がより向上した熱収縮性フィルムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一側面に係る熱収縮性フィルムは、環状オレフィン系樹脂、エチレン系樹脂、及び石油樹脂から構成される表層を備える。表層は、環状オレフィン系樹脂、エチレン系樹脂、及び石油樹脂の合計１００質量％に対し、エチレン系樹脂を３５質量％以下、石油樹脂を５質量％以上含有する。
【０００７】
上記熱収縮性フィルムは、表層に隣接して積層されるコア層をさらに備えてもよい。コア層は、プロピレン系樹脂及び石油樹脂を含有してもよい。
【０００８】
上記熱収縮性フィルムにおいて、コア層は、プロピレン系樹脂及び石油樹脂の合計１００質量％に対し、石油樹脂を１０質量％以上含有してもよい。
【０００９】
上記熱収縮性フィルムにおいて、コア層は、環状オレフィン系樹脂及びエチレン系樹脂をさらに含有してもよい。
【００１０】
上記熱収縮性フィルムにおいて、コア層は、プロピレン系樹脂として、長鎖分岐ポリプロピレンを含有してもよい。
（【００１１】以降は省略されています）

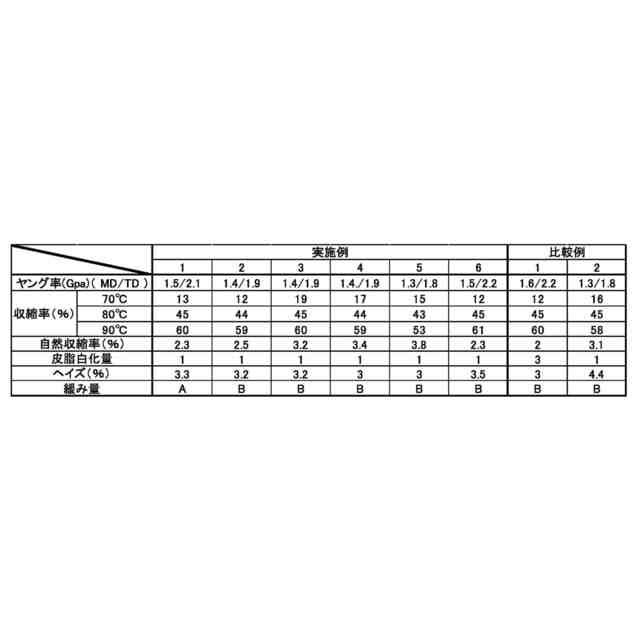

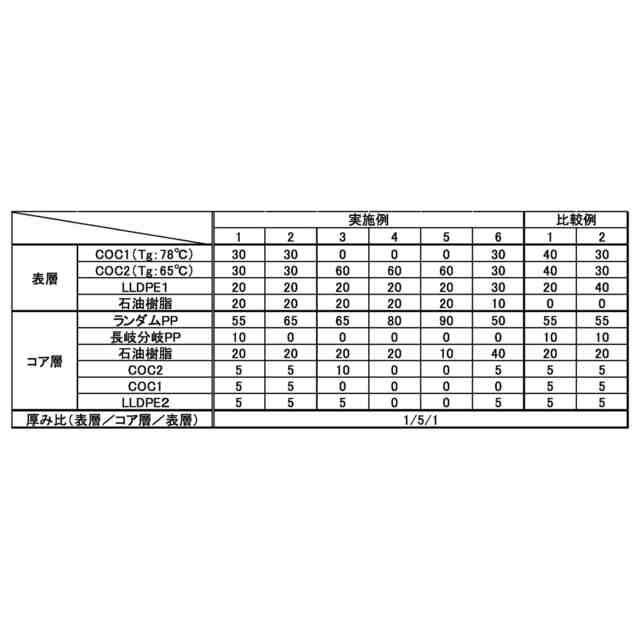

関連特許
