公開番号2025153097
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055389
出願日2024-03-29
発明の名称塗工装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B05C 5/00 20060101AFI20251002BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】ノズルの乾燥を防止し、ノズル内の液体の固化によるノズルの詰まりを好適に防止する。

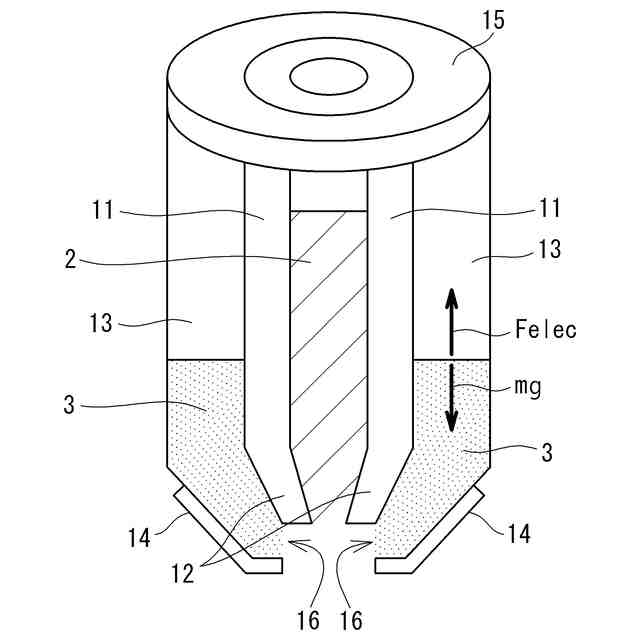

【解決手段】静電塗工装置1は、インク2が吐出されるノズル12を先端に有する液体吐出部としてのシリンジ11と、ノズル12の近傍に乾燥防止用の湿潤剤3を保持するための静電力を発生させる静電力発生回路25と、を備えている。静電力発生回路25は、静電力の発生の有無、または静電力の大きさを制御することにより、湿潤剤3の存在位置を制御する。
【選択図】図1
特許請求の範囲【請求項１】
第１液体が吐出されるノズルを有する液体吐出部と、
上記ノズルの近傍に乾燥防止用の第２液体を保持するための静電力を発生させる静電力発生回路と、を備えた塗工装置。
続きを表示（約 650 文字）【請求項２】
上記静電力発生回路は、上記静電力の発生の有無、または上記静電力の大きさを制御することにより、上記第２液体の存在位置を制御する請求項１に記載の塗工装置。
【請求項３】
上記液体吐出部は、先端に上記ノズルを有するシリンジであり、
上記シリンジの周囲に位置し、先端に開口を有し、上記第２液体を収容する液体収容部をさらに備え、
上記静電力発生回路は、上記液体収容部の先端部と後端部との間に電圧を印加することにより、上記ノズルの周囲に上記第２液体を保持させる請求項１または２に記載の塗工装置。
【請求項４】

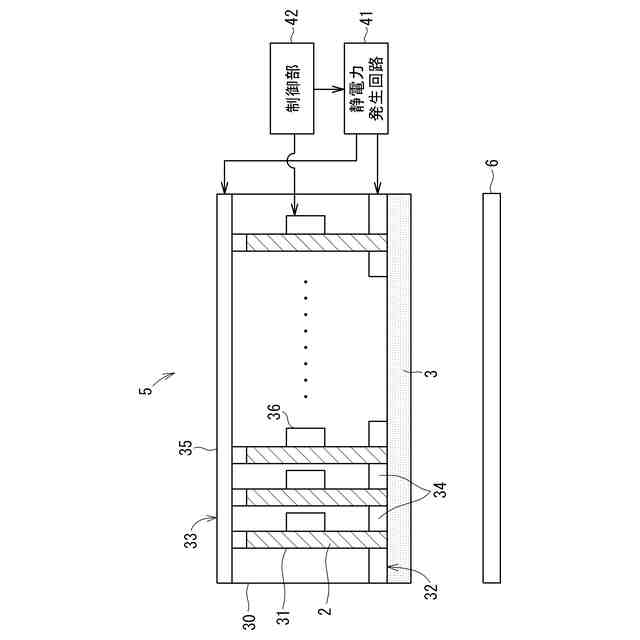

上記液体吐出部は、第１面に、上記ノズルと、上記第１液体が吐出される別のノズルとを有するヘッドであり、
上記静電力発生回路は、上記ヘッドの上記第１面に位置する第１電極と、上記ヘッドの上記第１面の反対の面である第２面に位置する第２電極との間に電圧を印加し、

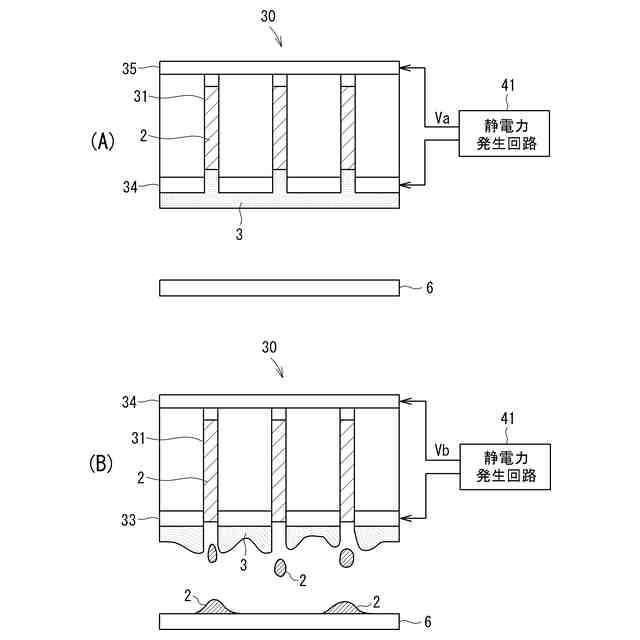

上記静電力発生回路は、上記ノズルおよび上記別のノズルのいずれからも上記第１液体を吐出させないときには、上記第２液体が上記ノズル内に入る電圧を上記第１電極と上記第２電極との間に印加し、上記ノズルおよび上記別のノズルのいずれかから上記第１液体を吐出させるときには、上記第２液体が上記ノズル内に入らない電圧を上記第１電極と上記第２電極との間に印加する請求項１または２に記載の塗工装置。
【請求項５】
上記第２液体は、油である請求項１または２に記載の塗工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗工装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
静電塗工装置は、先端にノズルを有するシリンジと塗工先に位置する対向電極との間に電圧を印加し、帯電した液体を塗工先に引きつけることにより塗工を行う。静電塗工装置などの塗工装置では、ノズル内の液体が乾燥によって固化し、ノズルが詰まることを防止する必要がある。
【０００３】
ノズルの詰まり防止に関して、特許文献１には、液体噴射部（インクジェットヘッド）をキャッピングする液体噴射装置が記載されている。特許文献１に記載の液体噴射装置は、第１液体をノズルから噴射可能な液体噴射部と、液体噴射部のメンテナンスを目的としてノズルから排出される第１液体を、第２液体を貯留した状態で受容可能な液体受容部とを備えている。液体受容部は、リップ部を有し、リップ部が液体噴射部に接触してノズルを含む空間をキャッピング可能である。
【先行技術文献】
【特許文献】
【０００４】
特許第７４１５５６５号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の液体噴射装置では、液体噴射部に蓋をすることにより、ノズルの乾燥を防止し、ノズル内の液体の固化によるノズルの詰まりを防止する方法が採用されている。これとは別に、ノズル周辺に霧状の水蒸気を発生させることにより、ノズルの乾燥を防止し、ノズル内の液体の固化によるノズルの詰まりを防止する方法が知られている。
【０００６】
しかしながら、前者の方法には、液体噴射部に蓋をする機構が必要となる。また、この方法では、ノズルの乾燥を完全には防止できない。後者の方法では、発生させた水蒸気が乾燥を防止する必要がない箇所にも掛かり、当該箇所が水浸しになることが問題となる。
【０００７】
本発明は、上記の事情に鑑みてなされたものであり、ノズルの乾燥を防止し、ノズル内の液体の固化によるノズルの詰まりを好適に防止できる手段を提供することである。
【課題を解決するための手段】
【０００８】
(1) 本発明の塗工装置は、第１液体が吐出されるノズルを有する液体吐出部と、上記ノズルの近傍に乾燥防止用の第２液体を保持するための静電力を発生させる静電力発生回路と、を備えている。
【０００９】
上記の塗工装置によれば、静電力発生回路により静電力を発生させて、ノズルの近傍に第２液体を保持させることにより、ノズル内の第１液体の固化によるノズルの詰まりを好適に防止できる。
【００１０】
(2) 好ましくは、上記静電力発生回路は、上記静電力の発生の有無、または上記静電力の大きさを制御することにより、上記第２液体の存在位置を制御してもよい。
（【００１１】以降は省略されています）
