公開番号2025157339
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025116378,2023146672
出願日2025-07-10,2013-06-26
発明の名称電子喫煙物品における複数のエアロゾル化可能材料の制御可能な送達のための貯蔵部および加熱部システム
出願人アール・エイ・アイ・ストラテジック・ホールディングス・インコーポレイテッド
代理人弁理士法人川口國際特許事務所
主分類A24F 40/30 20200101AFI20251007BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】改善されたエアロゾル送達を提供する電子喫煙物品に関する。
【解決手段】特に、物品は、エアロゾル前駆体組成物の別個の要素の送達の速度または加熱の速度を制御するように、1以上の貯蔵部から1以上の加熱部へエアロゾル前駆体組成物の2以上の要素の別個の送達を提供する。

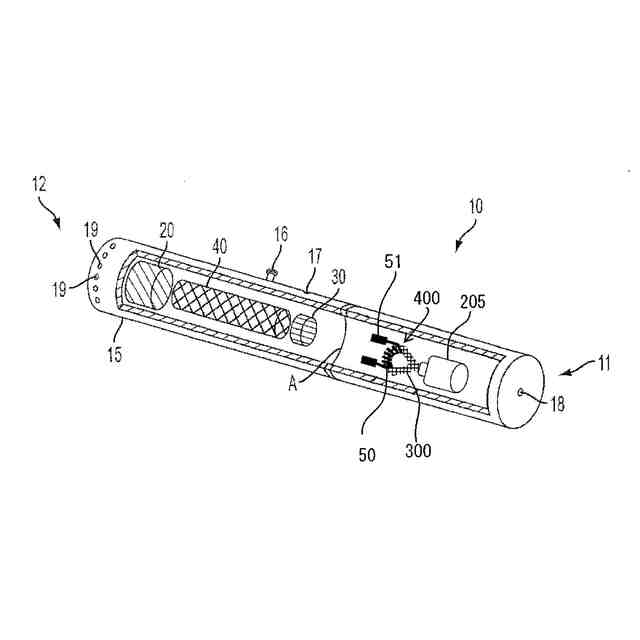

【選択図】図1
特許請求の範囲【請求項１】
少なくとも第１の要素および第２の要素を含む液体形態のエアロゾル前駆体組成物と、
１以上の貯蔵部から形成された貯蔵部システムと、
１以上の加熱部から形成された加熱部システムと、
貯蔵部システムと加熱部システムとの間に流体連通を画定する複数の送達要素とを含み、
物品が１以上の加熱部と流体連通する２以上の貯蔵部を含むか、または物品が２以上の加熱部と流体連通する１以上の貯蔵部を含むか、または物品が２以上の加熱部と流体連通する２以上の貯蔵部を含む、
喫煙具。
続きを表示（約 930 文字）【請求項２】
前記貯蔵部システムが、前記エアロゾル前駆体組成物の第１の要素により少なくとも部分的に飽和された多孔質材料から形成された第１の貯蔵部、および前記エアロゾル前駆体組成物の第２の要素を含む第２の貯蔵部を含み、
前記複数の送達要素が、第１の貯蔵部と加熱部システムとの間に流体連通を提供する第１の送達要素、および第２の貯蔵部と加熱部システムとの間に流体連通を提供する第２の送達要素を含む、
請求項１に記載の喫煙具。
【請求項３】
前記加熱部システムが、少なくとも第１の加熱部および第２の加熱部を含む、請求項２に記載の喫煙具。
【請求項４】
前記第１の送達要素が第１の貯蔵部と第１の加熱部との間に流体連通を提供し、前記第２の送達要素が第２の貯蔵部と第２の加熱部との間に流体連通を提供する、請求項３に記載の喫煙具。
【請求項５】
第１の加熱手順によって前記第１の加熱部を操作し、異なる第２の加熱手順によって前記第２の加熱部を操作するように適合された制御要素を含む、請求項３に記載の喫煙具。
【請求項６】
前記物品が電力源を含み、それぞれの加熱部が異なる温度へ加熱されるか、異なる時間加熱されるか、または異なる温度まで異なる時間加熱されるように、電源から第１の加熱部および第２の加熱部への電流の流れを制御するように、前記制御要素が適合された、請求項５に記載の喫煙具。
【請求項７】
前記第１の送達要素が前記第２の送達要素とは異なる構築である、請求項２に記載の喫煙具。
【請求項８】
前記第１の送達要素および前記第２の送達要素が、横断面形状、材料タイプ、表面処理および全体寸法のうち１以上で異なる、請求項７に記載の喫煙具。
【請求項９】
前記第１の送達要素および前記第２の送達要素のうちの一方または両方が、画定された毛細管作用を有する芯である、請求項２に記載の喫煙具。
【請求項１０】
前記第１の送達要素および前記第２の送達要素が両方とも芯である、請求項９に記載の喫煙具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸入可能な形態のタバコ成分または他の材料を生成するためのエアロゾル送達具およびその使用に関する。本物品は、人が消費するために、タバコから作製されるかもしくはタバコに由来するか、または別の方法によってタバコを組込むことができる。
続きを表示（約 8,200 文字）【背景技術】
【０００２】
タバコの燃焼に基づく喫煙用製品の改善物またはその代替物として、多くの喫煙具が近年提案されてきた。例示的な代替物は、固体または液体の燃料が燃焼されてタバコへ熱を移行させるか、または化学反応が使用されて、かかる熱源を提供する装置を含んでいた。風味の付いた蒸気、目視可能なエアロゾル、または風味の付いた蒸気および目視可能なエアロゾルの混合物を生成する様々なタイプの喫煙具が、多くの文献で提案されている。それらの提案されたタイプの喫煙具のうちのいくつかは、管状区分または長手方向に延在する空気通路を含む。
【０００３】
喫煙具の改善物または代替物のポイントは、典型的には、かなりの量の不完全燃焼産物および熱分解産物を送達せずに、紙巻きタバコ（ｃｉｇａｒｅｔｔｅ）、葉巻き（ｃｉｇａｒ）またはパイプの喫煙と結び付いた感覚を提供することにあった。この目的のために、電気エネルギーを利用して揮発性材料を気化もしくは加熱するか、またはタバコを燃やさずに紙巻きタバコ、葉巻きもしくはパイプの喫煙の感覚の提供を試みる、多数の喫煙用製品、風味発生機および医用吸入器が提案されてきた。
【０００４】
代替の喫煙具の一般的な例は、Ｅｌｌｉｓらによる米国特許第３，２５８，０１５号；Ｅｌｌｉｓらによる米国特許第３，３５６，０９４号；Ｍｏｓｅｓによる米国特許第３，５１６，４１７号；Ｌａｎｚｅｌｌｏｔｔｉらによる米国特許第４，３４７，８５５号；Ｂｏｌｔらによる米国特許第４，３４０，０７２号；Ｂｕｒｎｅｔｔらによる米国特許第４，３９１，２８５号；Ｒｉｅｈｌらによる米国特許第４，９１７，１２１号；Ｌｉｔｚｉｎｇｅｒによる米国特許第４，９２４，８８６号；およびＨｅａｒｎらによる米国特許第５，０６０，６７６号に記載されている。喫煙具のそれらのタイプの多くは、燃やしてエアロゾルを提供する燃焼性燃料源および／または加熱されるエアロゾル形成材料を用いていた。例えば、Ｂａｎｅｒｊｅｅらによる米国特許第４，７１４，０８２号およびＷｈｉｔｅらによる米国特許第４，７７１，７９５号（上記文献は、参照によりその全体が本明細書に援用される）中で引用される背景技術を参照されたい。例えば、Ｃｌｅａｒｍａｎらによる米国特許第４，７５６，３１８号；Ｂａｎｅｒｊｅｅらによる米国特許第４，７１４，０８２号；Ｗｈｉｔｅらによる米国特許第４，７７１，７９５号；Ｓｅｎｓａｂａｕｇｈらによる米国特許第４，７９３，３６５号；Ｃｌｅａｒｍａｎらによる米国特許第４，９１７，１２８号；Ｋｏｒｔｅによる米国特許第４，９６１，４３８号；Ｓｅｒｒａｎｏらによる米国特許第４，９６６，１７１号；Ｂａｌｅらによる米国特許第４，９６９，４７６号；Ｓｅｒｒａｎｏらによる米国特許第４，９９１，６０６号；Ｆａｒｒｉｅｒらによる米国特許第５，０２０，５４８号；Ｃｌｅａｒｍａｎらによる米国特許第５，０３３，４８３号；Ｓｃｈｌａｔｔｅｒらによる米国特許第５，０４０，５５１号；Ｃｒｅｉｇｈｔｏｎらによる米国特許第５，０５０，６２１号；Ｌａｗｓｏｎによる米国特許第５，０６５，７７６号；Ｎｙｓｔｒｏｍらによる米国特許第５，０７６，２９６号；Ｆａｒｒｉｅｒらによる米国特許第５，０７６，２９７号；Ｃｌｅａｒｍａｎらによる米国特許第５，０９９，８６１号；Ｄｒｅｗｅｔｔらによる米国特許第５，１０５，８３５号；Ｂａｒｎｅｓらによる米国特許第５，１０５，８３７号；Ｈａｕｓｅｒらによる米国特許第５，１１５，８２０号；Ｂｅｓｔらによる米国特許第５，１４８，８２１号；Ｈａｙｗａｒｄらによる米国特許第５，１５９，９４０号；Ｒｉｇｇｓらによる米国特許第５，１７８，１６７号；Ｃｌｅａｒｍａｎらによる米国特許第５，１８３，０６２号；Ｓｈａｎｎｏｎらによる米国特許第５，２１１，６８４号；Ｄｅｅｖｉらによる米国特許第５，２４０，０１４号；Ｎｉｃｈｏｌｓらによる米国特許第５，２４０，０１６号；Ｃｌｅａｒｍａｎらによる米国特許第５，３４５，９５５号；Ｒｉｇｇｓらによる米国特許第５，５５１，４５１号；Ｂｅｎｓａｌｅｍらによる米国特許第５，５９５，５７７号；Ｂａｒｎｅｓらによる米国特許第５，８１９，７５１号；Ｍａｔｓｕｕｒａらによる米国特許第６，０８９，８５７号；Ｂｅｖｅｎらによる米国特許第６，０９５，１５２号；Ｂｅｖｅｎによる米国特許第６，５７８，５８４号；およびＤｏｍｉｎｇｕｅｚによる米国特許第６，７３０，８３２号（上記文献は、参照によりその全体が本明細書に援用される）中で記載される、それらのタイプの喫煙具も参照されたい。さらに、炭素質燃料要素を用いる特定のタイプの紙巻きタバコは、Ｒ．Ｊ．ＲｅｙｎｏｌｄｓＴｏｂａｃｃｏＣｏｍｐａｎｙによって商標名「Ｐｒｅｍｉｅｒ」および「Ｅｃｌｉｐｓｅ」下で商業的に販売されている。例えば、ＣｈｅｍｉｃａｌａｎｄＢｉｏｌｏｇｉｃａｌＳｔｕｄｉｅｓｏｎＮｅｗＣｉｇａｒｅｔｔｅＰｒｏｔｏｔｙｐｅｓｔｈａｔＨｅａｔＩｎｓｔｅａｄｏｆＢｕｒｎＴｏｂａｃｃｏ、Ｒ．Ｊ．ＲｅｙｎｏｌｄｓＴｏｂａｃｃｏＣｏｍｐａｎｙＭｏｎｏｇｒａｐｈ（１９８８）およびＩｎｈａｌａｔｉｏｎＴｏｘｉｃｏｌｏｇｙ，１２：５，ｐ．１－５８（２０００）中で記載される、それらのタイプの紙巻きタバコを参照されたい。Ｂａｎｅｒｊｅｅらによる米国特許出願公開第２００５／０２７４３９０号、Ｃｒｏｏｋｓらによる米国特許出願公開第２００７／０２１５１６７号、Ｂａｎｅｒｊｅｅらによる米国特許出願公開第２０１０／００６５０７５号、およびＳｔｏｎｅらによる米国特許出願公開第２０１２／００４２８８５号（上記文献の開示は、参照によりその全体が本明細書に援用される）も参照されたい。
【０００５】
おそらく、特定の提案された紙巻きタバコ形状のタバコ製品は、かなりの程度まで燃焼させることが意図されない形態でタバコを用いる。例えば、Ｓｕｄｏｈによる米国特許第４，８３６，２２５号；Ｋｕｒｉｙａｍａらによる米国特許第４，９７２，８５５号；およびＥｄｗａｒｄｓによる米国特許第５，２９３，８８３号（上記文献は、参照によりその全体が本明細書に援用される）を参照されたい。さらに他のタイプの喫煙具（化学的または電気的な熱源から生成される熱へタバコまたは加工されたタバコをさらすことによって、風味の付いた蒸気を生成するそれらのタイプの喫煙具等）は、Ｃｈａｒｄらによる米国特許第４，８４８，３７４号；Ｂｒｏｏｋｓらによる米国特許第４，９４７，８７４号および第４，９４７，８７５号；Ｃｏｕｎｔｓらによる米国特許第５，０６０，６７１号；Ｄｅｅｖｉらによる米国特許第５，１４６，９３４号；Ｄｅｅｖｉによる米国特許第５，２２４，４９８号；Ｂａｎｅｒｊｅｅらによる米国特許第５，２８５，７９８号；Ｆａｒｒｉｅｒらによる米国特許第５，３５７，９８４号；Ｆａｒｒｉｅｒらによる米国特許第５，５９３，７９２号；Ｃｏｕｎｔｓによる米国特許第５，３６９，７２３号；Ｃｏｕｎｔｓらによる米国特許第５，６９２，５２５号；Ｃｏｌｌｉｎｓらによる米国特許第５，８６５，１８５号；Ａｄａｍｓらによる米国特許第５，８７８，７５２号；Ｄｅｅｖｉらによる米国特許第５，８８０，４３９号；Ｂａｇｇｅｔｔらによる米国特許第５，９１５，３８７号；Ｗａｔｋｉｎｓらによる米国特許第５，９３４，２８９号；Ｄｅｅｖｉらによる米国特許第６，０３３，６２３号；Ａｄａｍｓらによる米国特許第６，０５３，１７６号；Ｗｈｉｔｅによる米国特許第６，１６４，２８７号；Ｆｏｕｒｎｉｅｒらによる米国特許第６，２８９，８９８号；Ｆｏｕｒｎｉｅｒらによる米国特許第６，６１５，８４０号；Ｌｉらによる米国特許出願公開第２００３／０１３１８５９号；Ｂａｎｅｒｊｅｅらによる米国特許出願公開第２００５／００１６５４９号；およびＨｅａｒｎらによる米国特許出願公開第２００６／０１８５６８７号（その各々はその全体を参照により本明細書に援用される）に記載されている。
【０００６】
蒸気、スプレーまたはエアロゾル（風味物および／またはニコチンを保持または取り込んだもの等）を送達する特定の試みが行なわれてきた。例えば、Ｖｉｒａｇによる米国特許第４，１９０，０４６号；Ｒａｙによる第４，２８４，０８９号；Ｊａｃｏｂｓによる第４，６３５，６５１号；Ｇｅｒｔｈらによる第４，７３５，２１７号；Ｒａｙらによる第４，８００，９０３号；Ｉｎｇｅｂｒｅｔｈｓｅｎらによる第５，３８８，５７４号；Ｇｒｏｓｓらによる第５，７９９，６６３号；Ａｂｈｕｌｉｍｅｎらによる第６，５３２，９６５号；およびＡｄｉｇａｅｔａｌによる第６，５９８，６０７号；ならびにＨｏｎによる欧州特許第１，６１８，８０３号（上記文献は、参照によりその全体が本明細書に援用される）中で説明されるタイプの装置を参照をされたい。Ｃｏｘらによる米国特許第７，１１７，８６７号およびウェブサイト（ｗｗｗ．ｅ－ｃｉｇ．ｃｏｍ）（上記文献は、参照によりその全体が本明細書に援用される）で説明される装置も参照されたい。
【０００７】
記載されており、いくつかの実例においては商業的に入手可能なものとして作製されている、なおさらなる代表的な紙巻きタバコまたは喫煙具は、Ｂｒｏｏｋｓらによる米国特許第４，９２２，９０１号；Ｍｏｒｇａｎらによる米国特許第５，２４９，５８６号；Ｃｏｕｎｔｓらによる米国特許第５，３８８，５９４号；Ｈｉｇｇｉｎｓらによる米国特許第５，６６６，９７７号；Ｖｏｇｅｓによる米国特許第６，１９６，２１８号；Ｆｅｌｔｅｒらによる米国特許第６，８１０，８８３号；Ｎｉｃｈｏｌｓによる米国特許第６，８５４，４６１号；Ｈｏｎによる米国特許第７，８３２，４１０号；Ｋｏｂａｙａｓｈｉによる米国特許第７，５１３，２５３号；Ｒｏｂｉｎｓｏｎらによる米国特許第７，７２６，３２０号；Ｈａｍａｎｏによる米国特許第７，８９６，００６号；Ｓｈａｙａｎによる米国特許第６，７７２，７５６号；Ｈｏｎによる米国特許出願公開第２００９／００９５３１１号；Ｈｏｎによる米国特許出願公開第２００６／０１９６５１８号、第２００９／０１２６７４５号および第２００９／０１８８４９０号；Ｔｈｏｒｅｎｓらによる米国特許出願公開第２００９／０２７２３７９号、Ｍｏｎｓｅｅｓらによる米国特許出願公開第２００９／０２６０６４１号および第２００９／０２６０６４２号；Ｏｇｌｅｓｂｙらによる米国特許出願公開第２００８／０１４９１１８号および第２０１０／００２４８３４号；Ｗａｎｇによる米国特許出願公開第２０１０／０３０７５１８号；およびＨｏｎによる国際公開第２０１０／０９１５９３号に記載されているものを含む。Ｍｉｎｓｋｏｆｆらによる米国特許第Ｄ６５７，０４７号ならびにＴｅｒｒｙらによる米国特許出願公開第２０１１／０２７７７５７号、第２０１１／０２７７７６０号および第２０１１／０２７７７６４号も参照されたい。なおさらなる例には、ＡＣＣＯＲＤ（登録商標）；ＨＥＡＴＢＡＲ（商標）；ＨＹＢＲＩＤＣＩＧＡＲＥＴＴＥ（登録商標）、ＶＥＧＡＳ（商標）；Ｅ－ＧＡＲ（商標）；Ｃ－ＧＡＲ（商標）；Ｅ－ＭＹＳＴＩＣＫ（商標）；ＩＯＬＩＴＥ（登録商標）Ｖａｐｏｒｉｚｅｒ、ＧＲＥＥＮＳＭＯＫＥ（登録商標）、ＢＬＵ（商標）Ｃｉｇｓ、ＷＨＩＴＥＣＬＯＵＤ（登録商標）Ｃｉｒｒｕｓ、Ｖ２ＣＩＧＳ（商標）、ＳＯＵＴＨＢＥＡＣＨＳＭＯＫＥ（商標）、ＳＭＯＫＥＴＩＰ（登録商標）、ＳＭＯＫＥＳＴＩＫ（登録商標）、ＮＪＯＹ（登録商標）、ＬＵＣＩ（登録商標）、ＲｏｙａｌＢｌｕｅｓ、ＳＭＡＲＴＳＭＯＫＥＲ（登録商標）、ＳＭＯＫＥＡＳＳＩＳＴ（登録商標）、ＫｎｉｇｈｔＳｔｉｃｋｓ、ＧＡＭＵＣＣＩ（登録商標）、ＩｎｎｏＶａｐｏｒ、ＳＭＯＫＩＮＧＥＶＥＲＹＷＨＥＲＥ（登録商標）、Ｃｒｏｗｎ７、ＣＨＯＩＣＥ（商標）ＮＯ．７（商標）、ＶＡＰＯＲＫＩＮＧ（登録商標）、ＥＰＵＦＦＥＲ（登録商標）、ＬＯＧＩＣ（商標）ｅｃｉｇ、ＶＡＰＯＲ４ＬＩＦＥ（登録商標）、ＮＩＣＯＴＥＫ（登録商標）、ＭＥＴＲＯ（登録商標）、およびＰＲＥＭＩＵＭ（商標）という名称下で商業的に入手可能な電子タバコ製品が含まれる。
【０００８】
タバコ代用材料を用いる喫煙具、およびタバコ風味の蒸気またはタバコ風味の目視可能なエアロゾルを生成するために、タバコ刻みを燃焼させる以外の熱源を用いる喫煙具は、商業的に広く普及していない。電気加熱タバコによって喫煙の味覚および感覚を生み出す物品は、特に風味または他の吸入可能な材料の放出が不安定であるという問題を有していた。電気加熱式喫煙装置は、多くの実例において、不便であり、喫煙経験を損なう外部加熱装置が要求されることでさらに限定されている。したがって、タバコを燃焼せずに、燃焼熱源を必要とせず、ならびにかなりの量の不完全燃焼産物および熱分解産物を必ずしも送達することなくに、紙巻きタバコ、葉巻きまたはパイプの喫煙の感覚を提供することができる喫煙具を提供することが所望される。
【先行技術文献】
【特許文献】
【０００９】
米国特許第３，２５８，０１５号明細書
米国特許第３，３５６，０９４号明細書
米国特許第３，５１６，４１７号明細書
米国特許第４，３４７，８５５号明細書
米国特許第４，３４０，０７２号明細書
米国特許第４，３９１，２８５号明細書
米国特許第４，９１７，１２１号明細書
米国特許第４，９２４，８８６号明細書
米国特許第５，０６０，６７６号明細書
米国特許第４，７１４，０８２号明細書
米国特許第４，７７１，７９５号明細書
米国特許第４，７５６，３１８号明細書
米国特許第４，７９３，３６５号明細書
米国特許第４，９１７，１２８号明細書
米国特許第４，９６１，４３８号明細書
米国特許第４，９６６，１７１号明細書
米国特許第４，９６９，４７６号明細書
米国特許第４，９９１，６０６号明細書
米国特許第５，０２０，５４８号明細書
米国特許第５，０３３，４８３号明細書
米国特許第５，０４０，５５１号明細書
米国特許第５，０５０，６２１号明細書
米国特許第５，０６５，７７６号明細書
米国特許第５，０７６，２９６号明細書
米国特許第５，０７６，２９７号明細書
米国特許第５，０９９，８６１号明細書
米国特許第５，１０５，８３５号明細書
米国特許第５，１０５，８３７号明細書
米国特許第５，１１５，８２０号明細書
米国特許第５，１４８，８２１号明細書
米国特許第５，１５９，９４０号明細書
米国特許第５，１７８，１６７号明細書
米国特許第５，１８３，０６２号明細書
米国特許第５，２１１，６８４号明細書
米国特許第５，２４０，０１４号明細書
米国特許第５，２４０，０１６号明細書
米国特許第５，３４５，９５５号明細書
米国特許第５，５５１，４５１号明細書
米国特許第５，５９５，５７７号明細書
米国特許第５，８１９，７５１号明細書
米国特許第６，０８９，８５７号明細書
米国特許第６，０９５，１５２号明細書
米国特許第６，５７８，５８４号明細書
米国特許第６，７３０，８３２号明細書
米国特許出願公開第２００５／０２７４３９０号明細書
米国特許出願公開第２００７／０２１５１６７号明細書
米国特許出願公開第２０１０／００６５０７５号明細書
米国特許出願公開第２０１２／００４２８８５号明細書
米国特許第４，８３６，２２５号明細書
米国特許第４，９７２，８５５号明細書
米国特許第５，２９３，８８３号明細書
米国特許第４，８４８，３７４号明細書
米国特許第４，９４７，８７４号明細書
米国特許第４，９４７，８７５号明細書
米国特許第５，０６０，６７１号明細書
米国特許第５，１４６，９３４号明細書
米国特許第５，２２４，４９８号明細書
米国特許第５，２８５，７９８号明細書
米国特許第５，３５７，９８４号明細書
米国特許第５，５９３，７９２号明細書
米国特許第５，３６９，７２３号明細書
米国特許第５，６９２，５２５号明細書
米国特許第５，８６５，１８５号明細書
米国特許第５，８７８，７５２号明細書
米国特許第５，８８０，４３９号明細書
米国特許第５，９１５，３８７号明細書
米国特許第５，９３４，２８９号明細書
米国特許第６，０３３，６２３号明細書
米国特許第６，０５３，１７６号明細書
米国特許第６，１６４，２８７号明細書
米国特許第６，２８９，８９８号明細書
米国特許第６，６１５，８４０号明細書
米国特許出願公開第２００３／０１３１８５９号明細書
米国特許出願公開第２００５／００１６５４９号明細書
米国特許出願公開第２００６／０１８５６８７号明細書
米国特許第４，１９０，０４６号明細書
米国特許第４，２８４，０８９号明細書
米国特許第４，６３５，６５１号明細書
米国特許第４，７３５，２１７号明細書
米国特許第４，８００，９０３号明細書
米国特許第５，３８８，５７４号明細書
米国特許第５，７９９，６６３号明細書
米国特許第６，５３２，９６５号明細書
米国特許第６，５９８，６０７号明細書
欧州特許第１，６１８，８０３号明細書
米国特許第７，１１７，８６７号明細書
米国特許第４，９２２，９０１号明細書
米国特許第５，２４９，５８６号明細書
米国特許第５，３８８，５９４号明細書
米国特許第５，６６６，９７７号明細書
米国特許第６，１９６，２１８号明細書
米国特許第６，８１０，８８３号明細書
米国特許第６，８５４，４６１号明細書
米国特許第７，８３２，４１０号明細書
米国特許第７，５１３，２５３号明細書
米国特許第７，７２６，３２０号明細書
米国特許第７，８９６，００６号明細書
米国特許第６，７７２，７５６号明細書
米国特許出願公開第２００９／００９５３１１号明細書
米国特許出願公開第２００６／０１９６５１８号明細書
【非特許文献】
【００１０】
ＣｈｅｍｉｃａｌａｎｄＢｉｏｌｏｇｉｃａｌＳｔｕｄｉｅｓｏｎＮｅｗＣｉｇａｒｅｔｔｅＰｒｏｔｏｔｙｐｅｓｔｈａｔＨｅａｔＩｎｓｔｅａｄｏｆＢｕｒｎＴｏｂａｃｃｏ、Ｒ．Ｊ．ＲｅｙｎｏｌｄｓＴｏｂａｃｃｏＣｏｍｐａｎｙＭｏｎｏｇｒａｐｈ（１９８８）
ＩｎｈａｌａｔｉｏｎＴｏｘｉｃｏｌｏｇｙ，１２：５，ｐ．１－５８（２０００）
【発明の概要】
（【００１１】以降は省略されています）
