公開番号2025049675
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023157997
出願日2023-09-22
発明の名称安全装置
出願人ミドリ安全株式会社
代理人個人,個人,個人,個人
主分類A62B 35/00 20060101AFI20250327BHJP(人命救助;消防)
要約【課題】高所作業者に安全な状態で作業をさせ、アラームの発生頻度を極力少なくすることができる安全装置を提供することを目的とする。

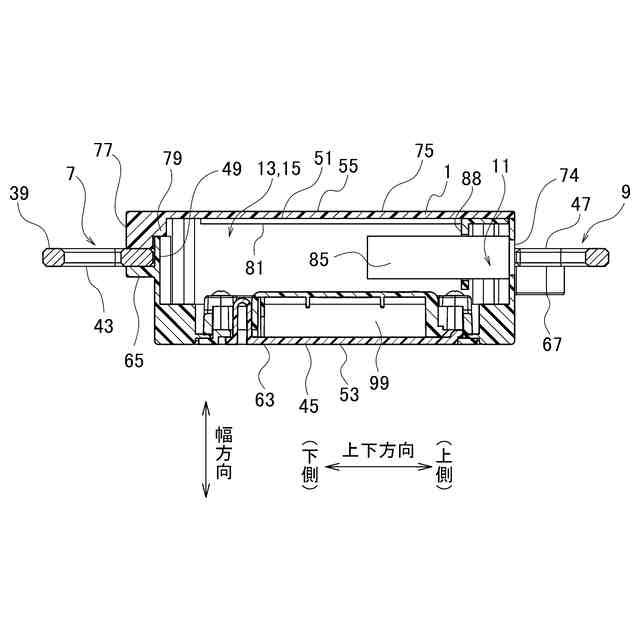

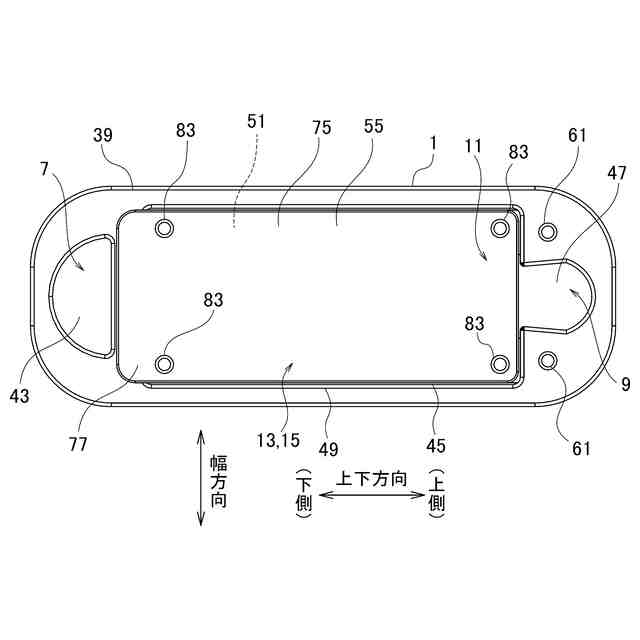

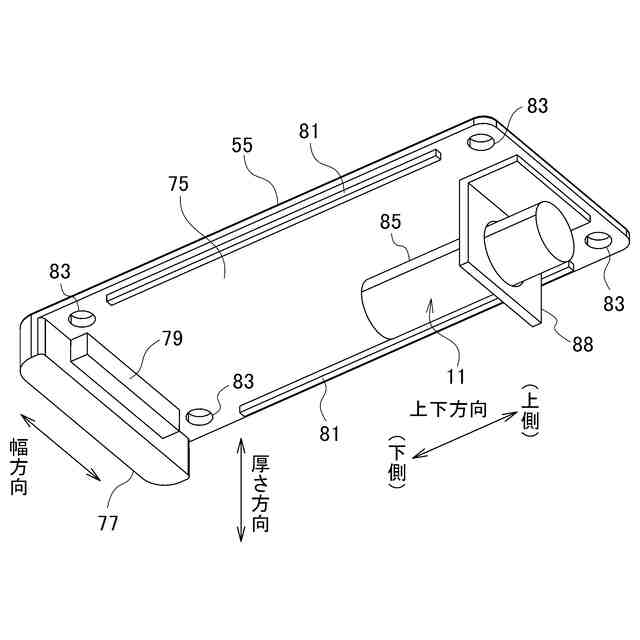

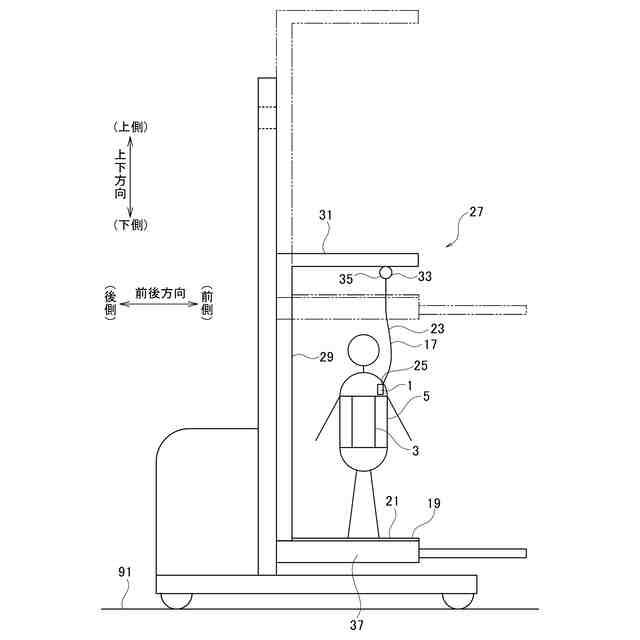

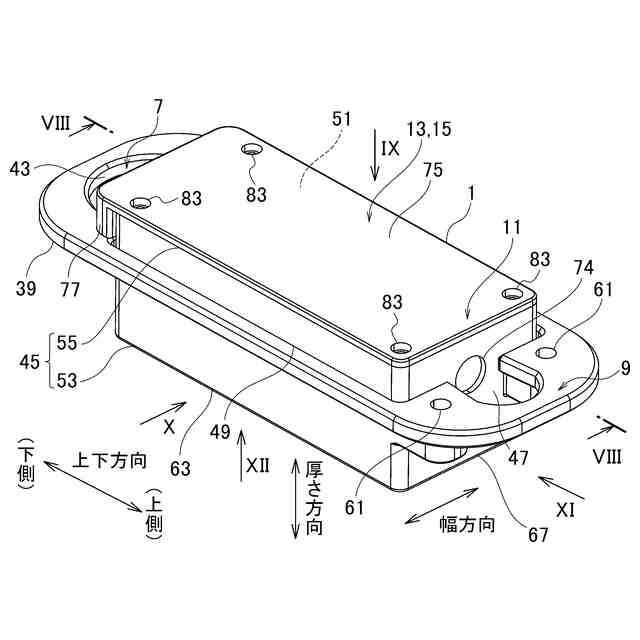

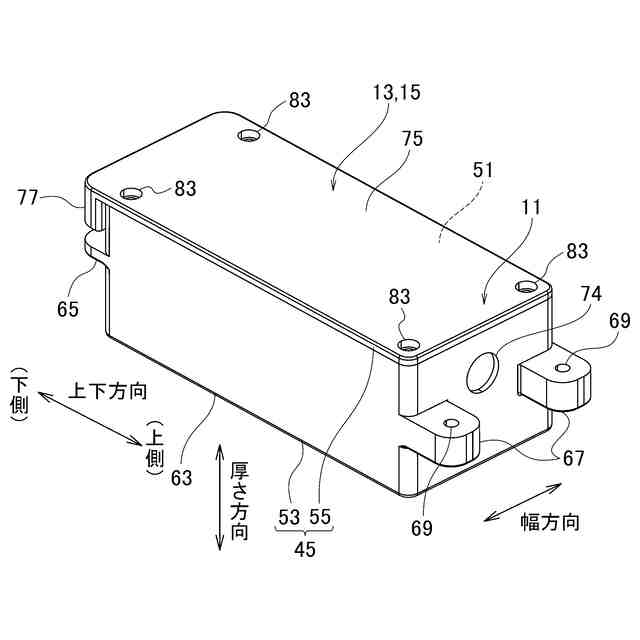

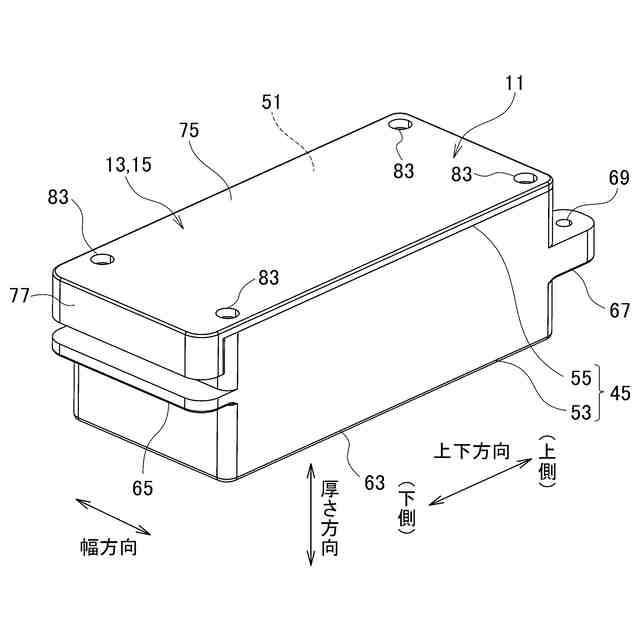

【解決手段】安全帯3に設置するための安全帯設置部7と、綱状体17が設置される綱状体設置部9と、綱状体設置9部に綱状体17が設置されていることを検出する綱状体検出部11と、安全帯設置部7に設置されている安全帯3を着用している着用者5が所定の領域21内に入っていることを検出する着用者検出装置19が発する信号を受信する信号受信部13と、信号受信部13で着用者5を検出している信号を受信しているにもかかわらず、綱状体検出部11で綱状体17が設置されていることを検出していない場合に、アラームを発するアラーム発生部15とを有する安全装置1である。
【選択図】図2
特許請求の範囲【請求項１】
安全帯に設置するための安全帯設置部と、
綱状体が設置される綱状体設置部と、
前記綱状体設置部に綱状体が設置されていることを検出する綱状体検出部と、
前記安全帯設置部に設置されている安全帯を着用している着用者が所定の領域内に入っていることを検出する着用者検出装置が発する信号を受信する信号受信部と、
前記信号受信部で前記着用者を検出している信号を受信しているにもかかわらず、前記綱状体検出部で綱状体が設置されていることを検出していない場合に、アラームを発するアラーム発生部と、
を有する安全装置。
続きを表示（約 400 文字）【請求項２】
前記アラーム発生部は、前記アラームを発生している状態で、前記綱状体検出部が綱状体を検出すると、前記アラームの発生を停止するように構成されている請求項１に記載の安全装置。
【請求項３】

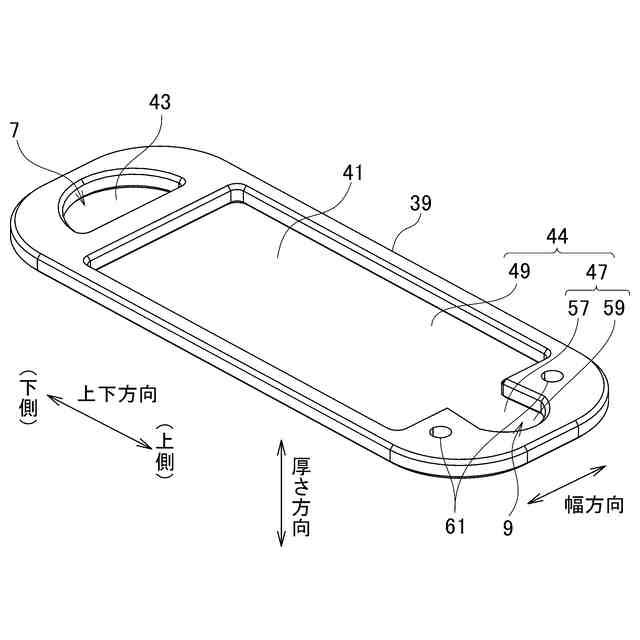

金属材料もしくは金属材料と同等の強度を持つ材料で構成されているベース体を備えて構成されており、
前記安全帯設置部は前記ベース体の一方の側に設けられており、前記綱状体設置部は前記ベース体の他方の側に設けられている請求項１に記載の安全装置。
【請求項４】
前記綱状体は、ピッキングフォークリフトに設置されている安全ブロックのロープに設けられているフックである請求項１から請求項３のいずれか１項に記載の安全装置。
【請求項５】
前記着用者検出装置は、前記ピッキングフォークリフトに前記着用者が載っていることを検出する装置である請求項４に記載の安全装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、安全装置に係り、特に、フック等が設置され安全帯に設置されて使用されるものに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ピッキングフォークリフトに搭乗して作業をする等、高所で作業する場合、高所作業者が装着している安全帯をフックへ掛け忘れることを防止することが重要である。
【０００３】
そこで、安全ベルトを繋ぐセフティバと、安全ベルトがセフティバに繋がれているか否かを検出する光センサと、安全ベルトがセフティバに繋がれていないことを警報する赤色パトライトを備えた落下防止装置が、従来より知られている（特許文献１参照）。
【０００４】
これにより、作業者に安全ベルトの装着を喚起させ、安全ベルトを装着した安全な状態で作業させるようにしている。
【先行技術文献】
【特許文献】
【０００５】
特開２００４－１８２１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、従来の落下防止装置では、ピッキングフォークリフトのキースイッチがオンにされピッキングフォークリフトが稼働可能状態になったときに、安全ベルトがセフティバに繋がれていなければ、警報（アラーム）が発せられるようになっている。
【０００７】
しかし、これでは、アラームの発生頻度が高まり、ピッキングフォークリフトの操作者およびピッキングフォークリフトの近くにいる作業者が、鬱陶しく感じるおそれがある。さらに、頻繁にアラームが発せられると、ピッキングフォークリフトの操作者等に慣れが生じてしまい、注意散漫状態に陥るおそれがある。
【０００８】
本発明は、ピッキングフォークリフトの操作者等の高所作業者に安全な状態で作業をさせる安全装置を提供することを目的とする。また、アラームの発生頻度を極力少なくすることができる安全装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の態様に係る安全装置は、安全帯に設置するための安全帯設置部と、綱状体が設置される綱状体設置部と、記綱状体設置部に綱状体が設置されていることを検出する綱状体検出部と、前記安全帯設置部に設置されている安全帯を着用している着用者が所定の領域内に入っていることを検出する着用者検出装置が発する信号を受信する信号受信部と、前記信号受信部で前記着用者を検出している信号を受信しているにもかかわらず、前記綱状体検出部で綱状体が設置されていることを検出していない場合に、アラームを発するアラーム発生部とを有する安全装置である。
【００１０】
本発明の態様に係る安全装置では、前記アラーム発生部が、前記アラームを発生している状態で、前記綱状体検出部が綱状体を検出すると、前記アラームの発生を停止するように構成されている。
（【００１１】以降は省略されています）
