公開番号2025056442
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165917
出願日2023-09-27
発明の名称ファン装置取付具、及び空調衣服
出願人豊鷹株式会社
代理人個人
主分類A41D 13/002 20060101AFI20250401BHJP(衣類)
要約【課題】ファン装置の取付状態を安定的に保つことができるファン装置取付具を提供する。
【解決手段】ファン装置4を衣服生地2に取り付けるためのファン装置取付具3であって、ファン装置4を支持する支持部材10を備え、支持部材10は、衣服生地2に縫合糸40によって固定される。支持部材10は、衣服生地2を挟んだ状態で互いに対向するように配される第一支持部片11及び第二支持部片12を含み、第一支持部片11は、衣服生地2に当接される環状凸部21を有し、第二支持部片12は、衣服生地2を挟んだ状態で環状凸部21が嵌合される環状凹部32を有するものとする。

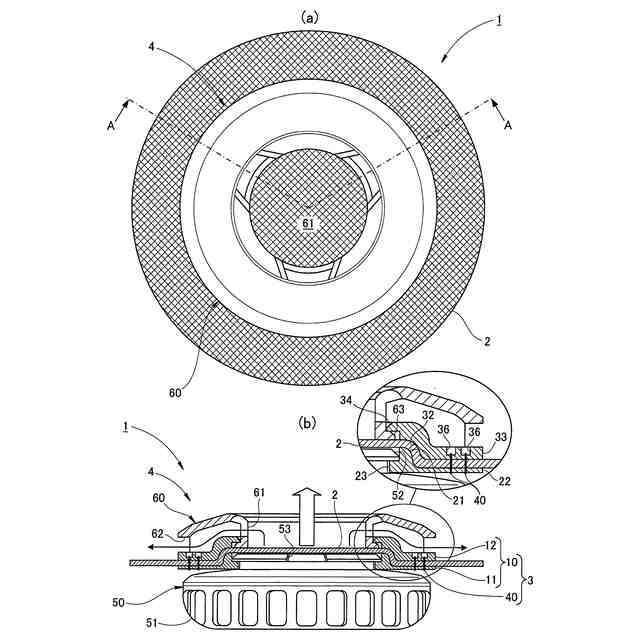

【選択図】図1
特許請求の範囲【請求項１】
ファン装置を衣服生地に取り付けるためのファン装置取付具であって、
前記ファン装置を支持する支持部材を備え、
前記支持部材は、前記衣服生地に固定されるファン装置取付具。
続きを表示（約 780 文字）【請求項２】
前記支持部材は、前記衣服生地を挟んだ状態で互いに対向するように配される第一支持部片及び第二支持部片を含む請求項１に記載のファン装置取付具。
【請求項３】

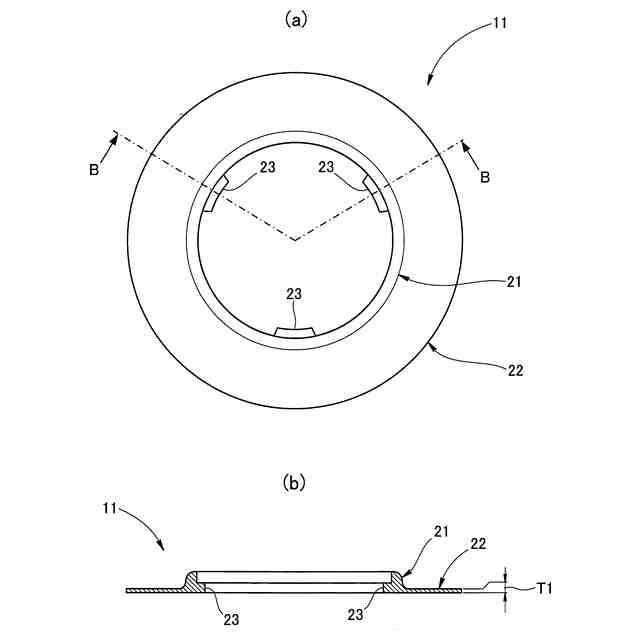

前記第一支持部片は、前記衣服生地に当接される環状凸部を有し、

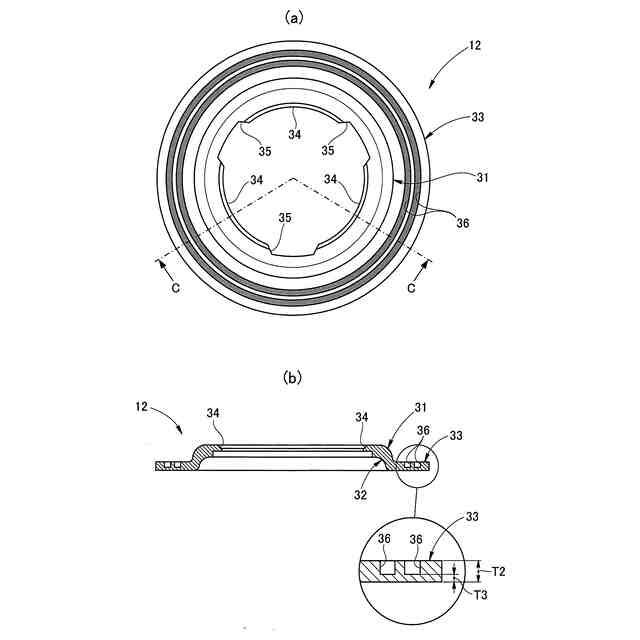

前記第二支持部片は、前記衣服生地を挟んだ状態で前記環状凸部が嵌合される環状凹部を有する請求項２に記載のファン装置取付具。
【請求項４】
前記第一支持部片は、前記環状凸部の周囲に張り出すように形成される、厚みが相対的に小さい薄肉環状板部をさらに有し、
前記第二支持部片は、前記環状凹部の周囲に張り出すように形成される、前記薄肉環状板部よりも大きい厚みの厚肉環状板部をさらに有し、
前記厚肉環状板部には、外部に向けて開放される、厚みが部分的に低減された縫合案内溝が形成されており、
前記縫合案内溝が形成された箇所において前記薄肉環状板部及び前記厚肉環状板部を前記衣服生地に縫合することにより、前記第一支持部片及び前記第二支持部片が前記衣服生地に固定される請求項３に記載のファン装置取付具。
【請求項５】
請求項１～４の何れか一項に記載のファン装置取付具と、
前記ファン装置取付具によって衣服生地に取り付けられるファン装置と、
を備える空調衣服。
【請求項６】
前記ファン装置は、
前記衣服生地の一方面側において前記支持部材に支持されるファンユニットと、
前記衣服生地の他方面側において前記支持部材に支持されるスペーサと、
を備え、
前記スペーサは、前記衣服生地の面に対し垂直方向に通気可能な主通気口と、前記衣服生地の面に沿う方向に通気可能な副通気口とを有する請求項５に記載の空調衣服。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ファン装置を衣服生地に取り付けるためのファン装置取付具、及び空調衣服に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、高温下での作業等によって引き起こされる熱中症が問題視されており、高温下での作業環境を改善するため、空調衣服が普及してきている。
【０００３】
特許文献１には、衣服生地に開口部（ファン取付口）を設け、そのファン取付口にファン装置を取り付けることにより、衣服の外部から内部に空気を導入するようにした構造の空調衣服が開示されている。
【０００４】
特許文献２には、ユーザの身体と衣服生地との間の空間に外部からの空気を強制的に送風するためのファンユニットと、吸熱面及び放熱面を表裏一体に有するペルチェユニットとを備えたファン装置を用いて、衣服生地とユーザの身体との間の空間に外部の空気を冷却（又は加熱）しつつ強制的に送り込むようにした構造の空調衣服が開示されている。
【０００５】
特許文献３には、空調衣服におけるファン取付口が形成される箇所において、衣服生地及び裏地のそれぞれに放射状の切り込みを設け、これによって放射状に形成される折返し片を折り返すことにより、ファン取付口の周辺を厚く補強した構造が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－１１１８９２号公報
特開２０２３－１０６２３７号公報
特開２０１５－６５９９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１及び２において、ファン装置は、対向する二つの部品でファン取付口の周縁部の衣服生地を挟み込む方式によって取り付けられている。ファン装置は、所定の重量を有することから、ファン取付口の周縁部の衣服生地が、通常の衣服生地と同様の柔らかい素材であると、十分な支持が行えない。このため、ファン取付口の周縁部に負荷が作用するに伴い、その部分の衣服生地に撓み等の変形が生じ、ファン取付口の周縁部を挟み込む２つの部品の隙間から衣服生地が抜け出てしまい、ファン装置がファン取付口から脱落してしまう虞がある。
【０００８】
特許文献３においても、特許文献１及び２と同様の方式でファン装置が取り付けられている。特許文献３では、ファン取付口の周辺が厚く補強された構造であることから、ファン取付口の周縁部に負荷が作用しても、その部分の衣服生地の変形を抑えることができ、ファン取付口の周縁部を挟み込む２つの部品の間から衣服生地が抜け出てしまうことを防ぐことができると考えられる。しかしながら、ファン取付口の周縁部において、衣服生地と裏地とが二層構造になった端部が、ファン装置の着脱を繰り返すうちに摩耗し、特に、各折り返し片の端部がほつれてしまうという脆弱性があり、耐久性について問題がある。
【０００９】
本発明は、上記の課題に鑑みてなされたものであり、ファン装置の取付状態を安定的に保つことができるファン装置取付具、及び空調衣服を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するための本発明に係るファン装置取付具の特徴構成は、
ファン装置を衣服生地に取り付けるためのファン装置取付具であって、
前記ファン装置を支持する支持部材を備え、
前記支持部材は、前記衣服生地に固定されることにある。
（【００１１】以降は省略されています）
