特許ウォッチ

公開番号2025059805
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170121
出願日2023-09-29
発明の名称ダイカルシウムシリケートγ相を含有した硬化体用の通気率向上剤
出願人多木化学株式会社
代理人
主分類C04B 22/06 20060101AFI20250403BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】本発明は、ダイカルシウムシリケートγ相を含有した硬化体の通気率を向上させるための通気率向上剤の開発を課題とする。
【解決手段】上記課題の解決手段は、塩基性有機酸アルミニウムを含む、ダイカルシウムシリケートγ相を含有した硬化体用の通気率向上剤、である。また、通気率向上方法は、塩基性有機酸アルミニウムを通気率向上剤として用いる、ダイカルシウムシリケートγ相を含有した硬化体の通気率向上方法、である。
【選択図】なし
特許請求の範囲【請求項１】
塩基性有機酸アルミニウムを含む、ダイカルシウムシリケートγ相を含有した硬化体用の通気率向上剤。
続きを表示（約 73 文字）【請求項２】
塩基性有機酸アルミニウムを通気率向上剤として用いる、ダイカルシウムシリケートγ相を含有した硬化体の通気率向上方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ダイカルシウムシリケートγ相を含有した硬化体用の通気率向上剤に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ダイカルシウムシリケートγ相は、セメントコンクリート等の硬化体において、二酸化炭素の固定に有用な材料として注目されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２２３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
二酸化炭素を固定するには、硬化体は多孔質である方が好ましい。多孔質の度合いは通気率の測定によって評価できる。
【０００５】
本発明は、ダイカルシウムシリケートγ相を含有した硬化体の通気率を向上させるための通気率向上剤の開発を課題とする。
【課題を解決するための手段】
【０００６】
本発明者らは上記課題について鋭意検討した結果、塩基性有機酸アルミニウムを用いることによって、ダイカルシウムシリケートγ相を含有した硬化体の通気率向上効果が得られることを見出し、かかる知見に基づき本発明を完成させた。
【０００７】
本発明は、以下のとおりである。
［１］塩基性有機酸アルミニウムを含む、ダイカルシウムシリケートγ相を含有した硬化体用の通気率向上剤。
［２］塩基性有機酸アルミニウムを通気率向上剤として用いる、ダイカルシウムシリケートγ相を含有した硬化体の通気率向上方法。
【発明を実施するための形態】
【０００８】
以下、好ましい実施形態に基づいて本発明を詳細に説明するが、本発明は以下の実施形態に限定されるものではなく、請求項に示した範囲で種々の変更が可能である。
なお、本発明において、数値範囲に関する「数値1～数値2」という表記は、数値1を下限値とし数値2を上限値とする、両端の数値1及び数値2を含む数値範囲を意味し、「数値1以上数値2以下」と同義である。
【０００９】
本発明は、塩基性有機酸アルミニウムを含む、ダイカルシウムシリケートγ相を含有した硬化体用の通気率向上剤（以下「本発明の通気率向上剤」という）に関する。
【００１０】
塩基性有機酸アルミニウムは、塩基度を有した有機酸アルミニウムである。塩基度は、{(一定量の化合物中のアルミニウムの化学当量数)－(一定量の化合物中の有機酸の化学当量数)}/(一定量の化合物中のアルミニウムの化学当量数)×100(%)で定義される。例えば、有機酸がコハク酸である塩基性コハク酸アルミニウムにおいて、アルミニウムが4.6g、コハク酸が15g含有されている場合、塩基度は、{(4.6/27)×3－(15/118)×2}/{(4.6/27)×3}×100＝50.3%である。

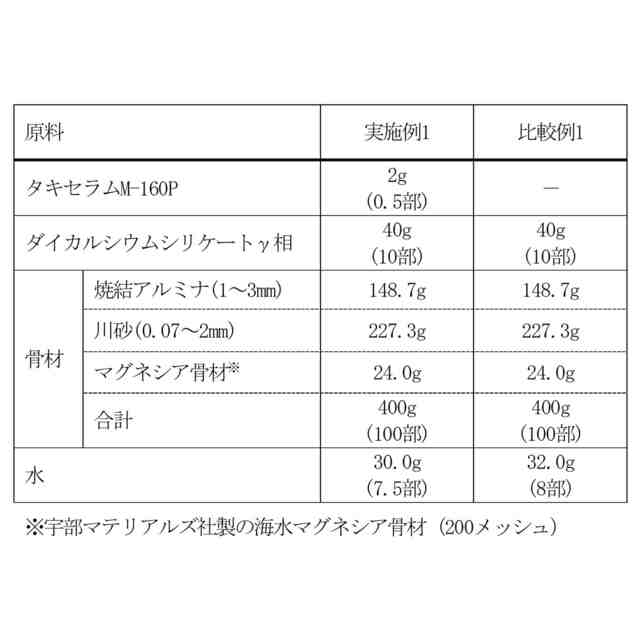

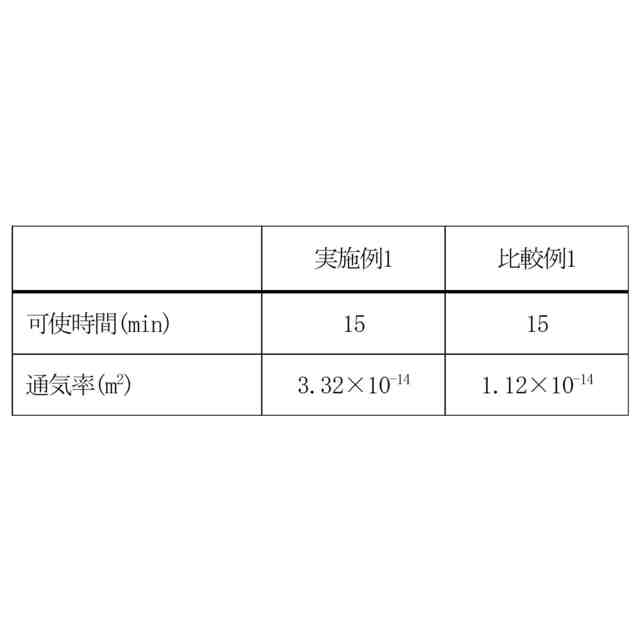

（【００１１】以降は省略されています）

関連特許
