特許ウォッチ

公開番号2025110191
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024003988
出願日2024-01-15
発明の名称無機質成形体
出願人有限会社林製作所
代理人個人
主分類C04B 35/185 20060101AFI20250718BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】炉内への施工性がよく、高温で形状変化の少ない無機質成形体を提供する。
【解決手段】無機質成形体は、アルミナ含有割合が60質量%以上であるアルミナ質繊維30～100質量部と、ムライト粒子0～70質量部と、の総合計100質量部と、無機バインダーと、を含む無機質成形体であって、かさ密度が130kg/m³以上1700kg/m³以下であることを特徴とする。前記アルミナ質繊維が、平均繊維長の異なる2種以上の前記アルミナ質繊維を含むことが好ましい。
【選択図】図2
特許請求の範囲【請求項１】
アルミナ含有割合が６０質量％以上であるアルミナ質繊維３０～１００質量部と、ムライト粒子０～７０質量部と、の総合計１００質量部と、
無機バインダーと、を含む無機質成形体であって、
かさ密度が１３０ｋｇ／ｍ
３
以上１７００ｋｇ／ｍ
３
以下であることを特徴とする無機質成形体。
続きを表示（約 76 文字）【請求項２】
前記アルミナ質繊維が、平均繊維長の異なる２種以上の前記アルミナ質繊維を含むことを特徴とする請求項１に記載の無機質成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無機質成形体に関する。更に詳しくは、炉内への施工性がよく、高温で形状変化の少ない無機質成形体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、電子部品等の製造における熱処理は、工業炉おいて焼成によって行われている。特に高温焼成を行う工業炉の内部に施工される断熱材としては、施工性のよいもの、熱容量及び熱伝導率の低いもの、加熱時に形状変化の少ないものであることが求められる。
ここで、アルミナ含有割合が６０質量％以上であるアルミナ質繊維と、アルミナ粒子と、無機バインダーと、を含む無機質成形体が提案されている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２―８３００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来とは異なる組成、及び方法により、炉内への施工性がよく、高温で形状変化の少ない無機質成形体を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、以下の通りである。
１．アルミナ含有割合が６０質量％以上であるアルミナ質繊維３０～１００質量部と、ムライト粒子０～７０質量部と、の総合計１００質量部と、
無機バインダーと、を含む無機質成形体であって、
かさ密度が１３０ｋｇ／ｍ
３
以上１７００ｋｇ／ｍ
３
以下であることを特徴とする無機質成形体。
２．前記アルミナ質繊維が、平均繊維長の異なる２種以上の前記アルミナ質繊維を含むことを特徴とする前記１．に記載の無機質成形体。
【発明の効果】
【０００６】
本発明の無機質成形体であれば、炉内への施工性がよく、高温で形状変化が少ないものとなる。
【図面の簡単な説明】
【０００７】

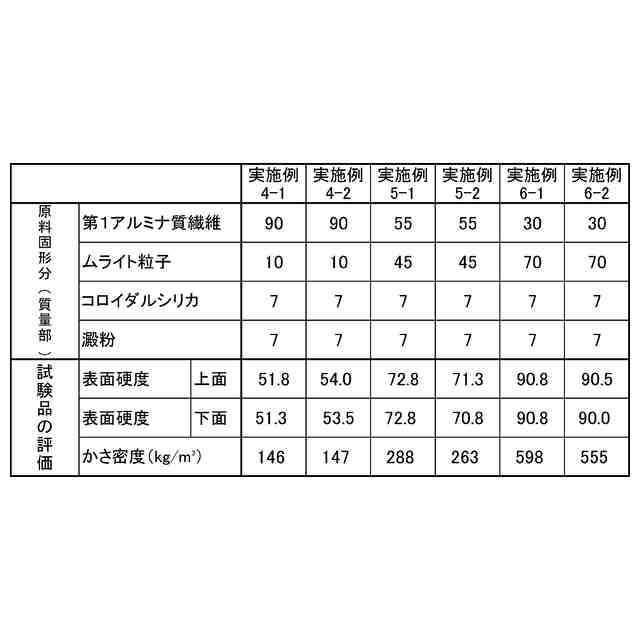

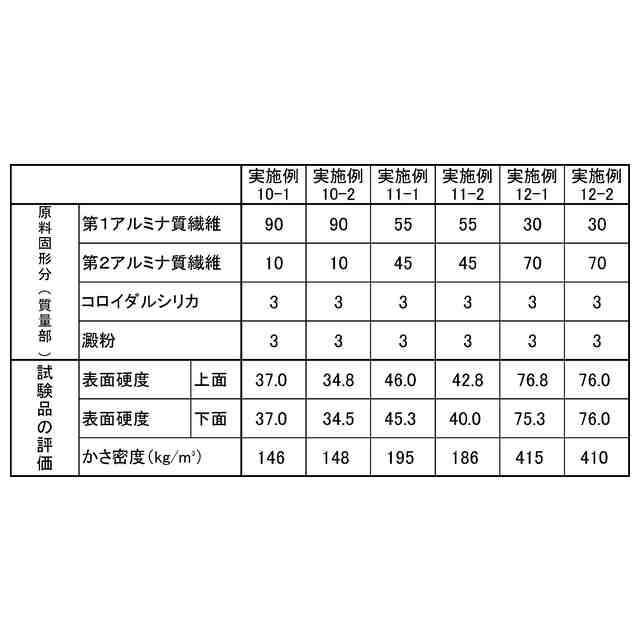

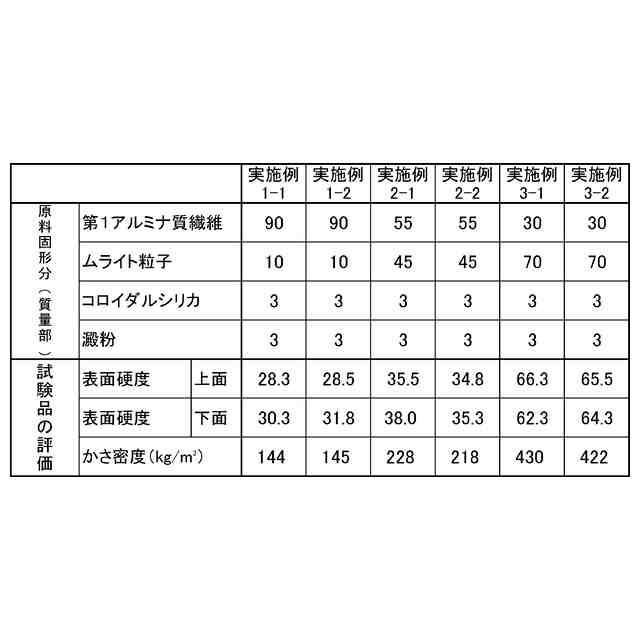

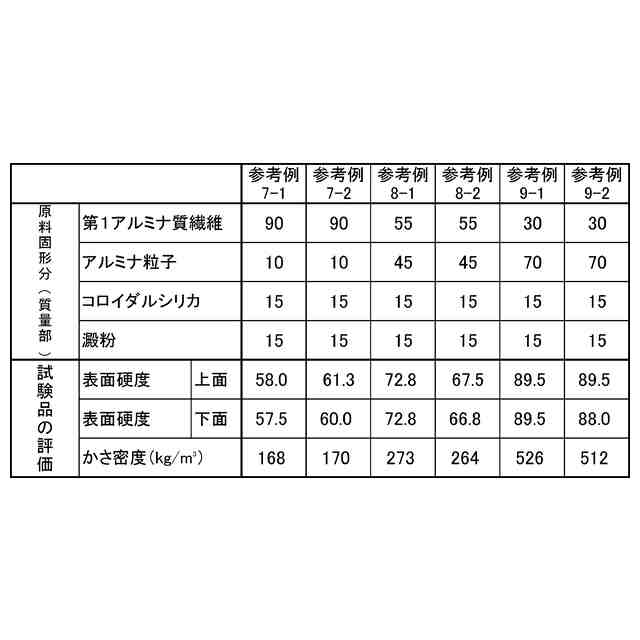

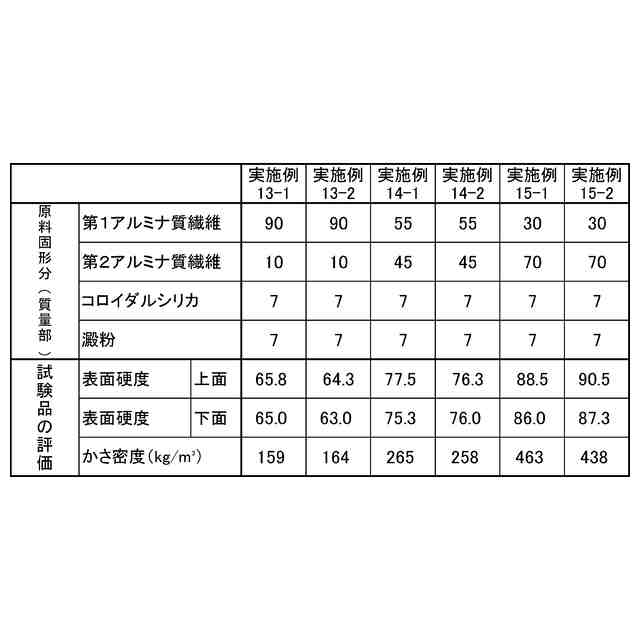

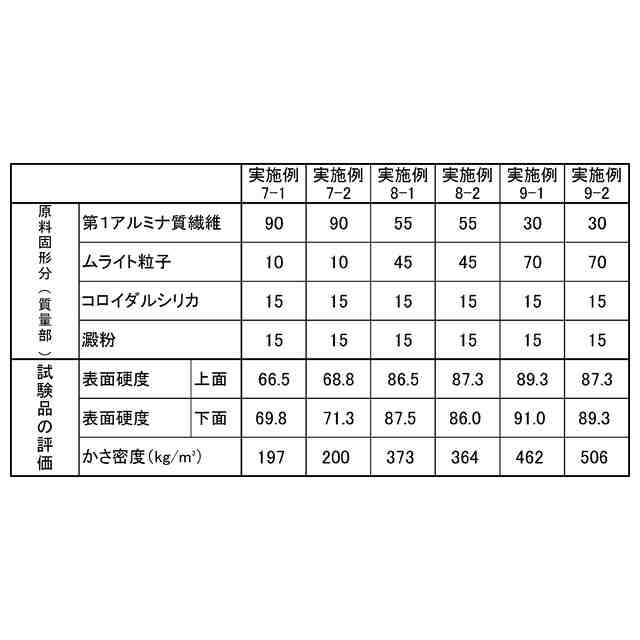

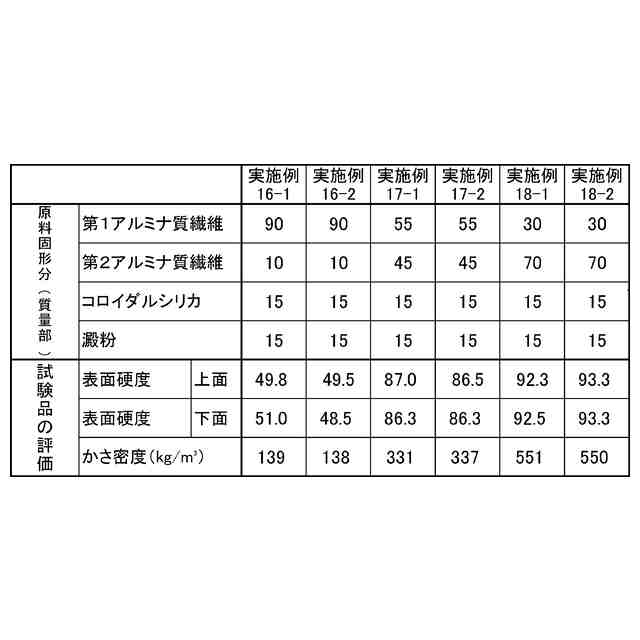

実施例及び参考例に係り、かさ密度を示すグラフである。

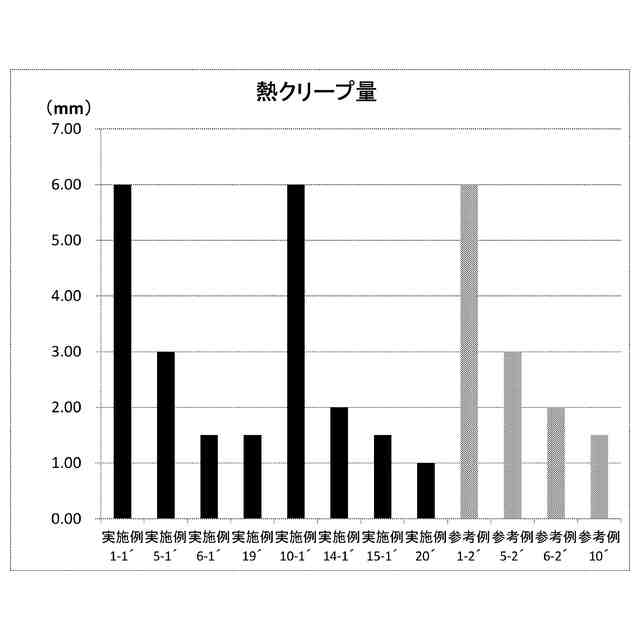

実施例及び参考例に係り、熱クリープ量を示すグラフである。
【発明を実施するための形態】
【０００８】
以下、本発明を具体的に説明する。
本発明の「無機質成形体」は、アルミナ質繊維を主成分とした成形体であれば、特に形状は限定されず、例えば、２０～５０ｍｍ程度の厚さのマット、ボード、２～３ｍｍ程度の厚さのシート、０．４ｍｍ以下の厚さのペーパーなどの成形体とすることができる。
【０００９】
本発明の無機質成形体は、アルミナ含有割合が６０質量％以上であるアルミナ質繊維３０～１００質量部と、ムライト粒子０～７０質量部と、の合計１００質量部と、無機バインダーと、を含む。
【００１０】
（１）アルミナ質繊維、ムライト粒子
本実施形態の無機質成形体は、アルミナ質繊維３０～１００質量部と、ムライト粒子０～７０質量部と、を含み、その合計が１００質量部である。例えば、アルミナ質繊維３０質量部とムライト粒子７０質量部の組み合わせであってもよく、アルミナ質繊維１００質量部のみであってもよい。
（【００１１】以降は省略されています）

関連特許
