公開番号2025062302
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171266
出願日2023-10-02
発明の名称インダクタ
出願人株式会社村田製作所
代理人弁理士法人WisePlus
主分類H01F 17/04 20060101AFI20250407BHJP(基本的電気素子)
要約【課題】Q特性を改善することが可能なインダクタを提供する。
【解決手段】複数の非導電性材料層19が積層されてなる積層構造を有する部品本体12を有するインダクタ11は、部品本体12の内部に、複数のライン導体23と複数のビア導体24とを有する。ライン導体23は、ビア導体24と接続されるパッド部25とパッド部25に接続されるライン配線部30とを有し、ライン導体23とビア導体24とが交互に接続した螺旋状のコイル20と、を備える。ビア導体24は、ライン導体23に沿って延びる長手形状の長手ビア導体24を含む。パッド部25は、長手ビア導体24と接続される長手パッド部25を含み、その幅方向寸法は、ライン配線部30の幅方向寸法より大きく、コイル20の軸線方向に透視したとき、長手パッド部25の幅方向の中心位置は、ライン配線部30の幅方向の中心位置から、螺旋状の軌道の内周側及び外周側の少なくとも一方にずれている。

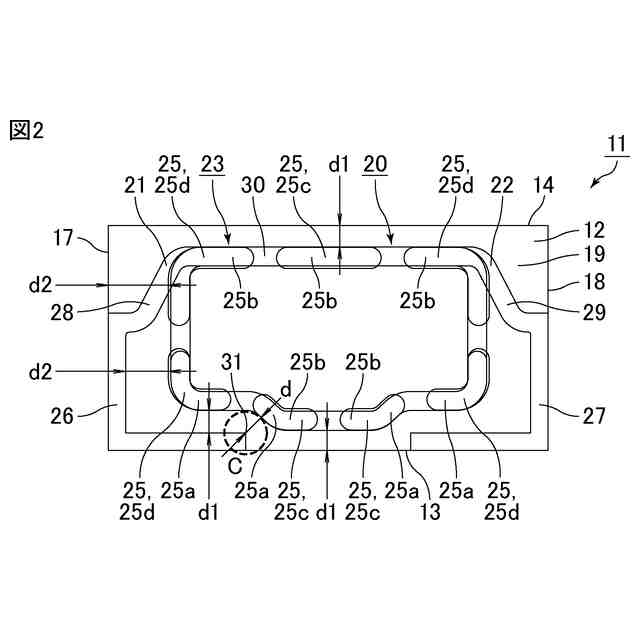

【選択図】図2
特許請求の範囲【請求項１】
複数の非導電性材料層が積層されてなる積層構造を有する、部品本体と、

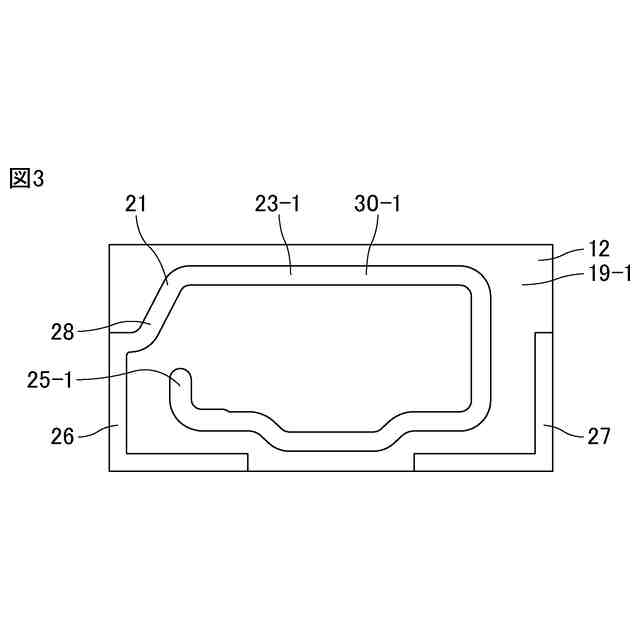

前記部品本体の内部に配置されるものであって、前記非導電性材料層間の界面に沿ってそれぞれ延びる複数のライン導体と、前記非導電性材料層を厚み方向に貫通する複数のビア導体と、をもって構成され、前記ライン導体は、前記ビア導体と接続されるパッド部と前記パッド部に接続されるライン配線部とを有し、前記ライン導体と前記ビア導体とが交互に接続されることによって螺旋状の軌道に沿って延びる形態とされた、コイルと、を備え、

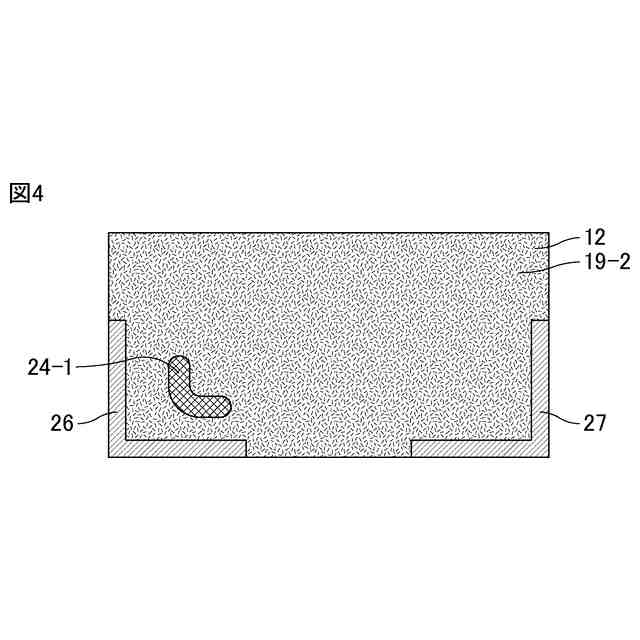

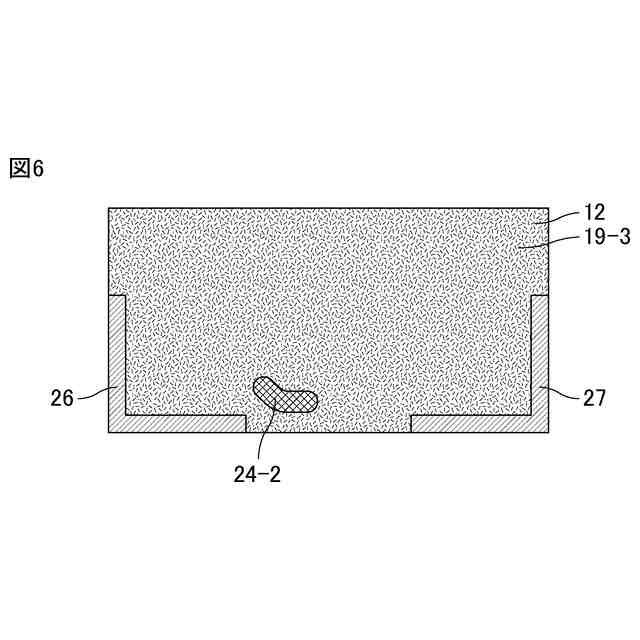

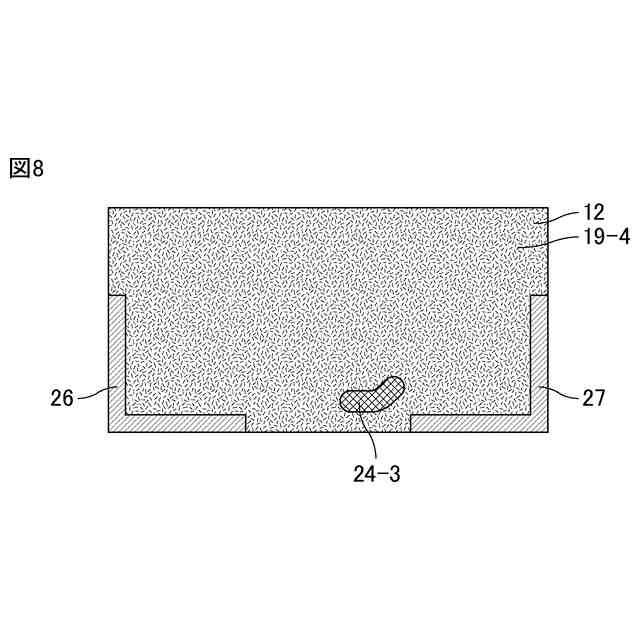

前記ビア導体は、前記ライン導体に沿って延びる長手形状の長手ビア導体を含み、

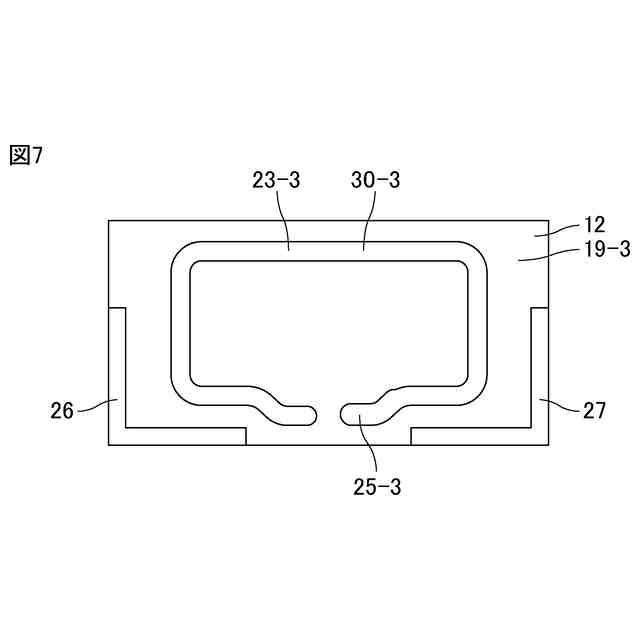

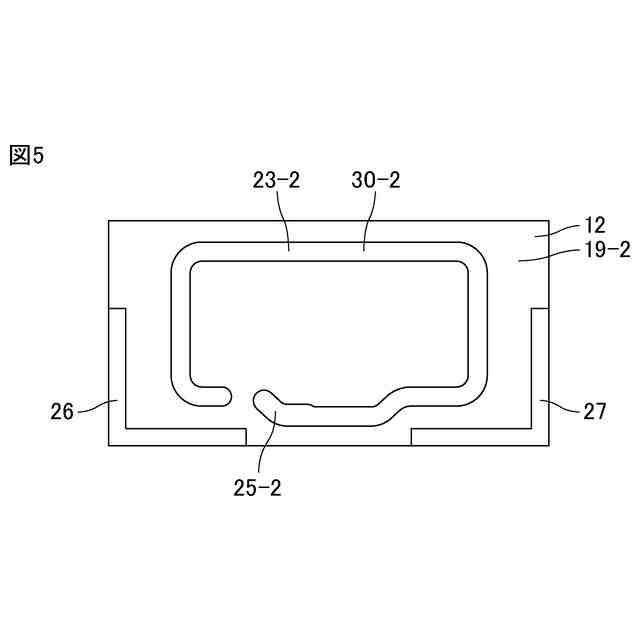

前記パッド部は、前記長手ビア導体と接続される長手パッド部を含み、
前記長手パッド部の幅方向寸法は、前記ライン配線部の幅方向寸法より大きく、
前記コイルの軸線方向に透視したとき、前記長手パッド部の幅方向の中心位置は、前記ライン配線部の幅方向の中心位置から、前記螺旋状の軌道の内周側及び外周側の少なくとも一方にずれている、
インダクタ。
続きを表示（約 2,300 文字）【請求項２】
前記部品本体の外表面から露出するように設けられ、前記コイルのいずれかの端に接続された外部端子電極を更に備え、
前記コイルの軸線方向に透視したとき、前記長手パッド部のうち、少なくとも前記外部端子電極と最隣接する部分の幅方向の中心位置が、前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の内周側にずれている、
請求項１に記載のインダクタ。
【請求項３】
前記コイルの軸線方向に透視したとき、前記長手パッド部のうち、少なくとも前記部品本体の表面と最隣接する部分の幅方向の中心位置が、前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の内周側にずれている、
請求項１又は２に記載のインダクタ。
【請求項４】
前記コイルの軸線方向に透視したとき、前記長手パッド部は、前記ライン配線部の幅方向の中心位置からずれる方向が互いに異なる複数の長手パッド部を含む、
請求項１又は２に記載のインダクタ。
【請求項５】
前記コイルの軸線方向に透視したとき、前記長手パッド部は、前記ライン配線部の幅方向の中心位置からずれる方向が当該ライン導体の延びる方向における位置によって異なる長手パッド部を含む、
請求項１又は２に記載のインダクタ。
【請求項６】
前記部品本体の外表面から露出するように設けられ、前記コイルのいずれかの端に接続された外部端子電極を更に備え、
前記コイルの軸線方向に透視したときの、前記外部端子電極の前記ライン配線部側を向く角部と前記ライン配線部の外周縁との最短距離をｄとすると、
前記ライン配線部は、前記外部端子電極の内側端面又は前記部品本体の表面との間隔がｄと同じか、又はｄより小さい第１の領域と、前記外部端子電極の内側端面又は前記部品本体の表面との間隔がｄより大きい第２の領域と、を有し、
前記コイルの軸線方向に透視したとき、前記長手パッド部のうち、前記第１の領域に重なる部分の幅方向の中心位置が、前記第１の領域の幅方向の中心位置から前記螺旋状の軌道の内周側にずれており、
前記コイルの軸線方向に透視したとき、前記長手パッド部のうち、前記第２の領域に重なる部分の幅方向の中心位置が、前記第２の領域の幅方向の中心位置から前記螺旋状の軌道の外周側にずれている、
請求項１又は２に記載のインダクタ。
【請求項７】
ｄは、１０μｍ以上である、
請求項６に記載のインダクタ。
【請求項８】
前記長手パッド部は、幅方向の中心位置が前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の内周側にずれた第１の部分と、幅方向の中心位置が前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の外周側にずれた第２の部分と、を含み、
前記コイルの軸線方向に透視したとき、前記ライン配線部の前記第１の部分に重なる領域と、前記外部端子電極の内側端面又は前記部品本体の表面との間隔は、前記ライン配線部の前記第２の部分に重なる領域と、前記外部端子電極の内側端面又は前記部品本体の表面との間隔より小さい、
請求項１又は２に記載のインダクタ。
【請求項９】

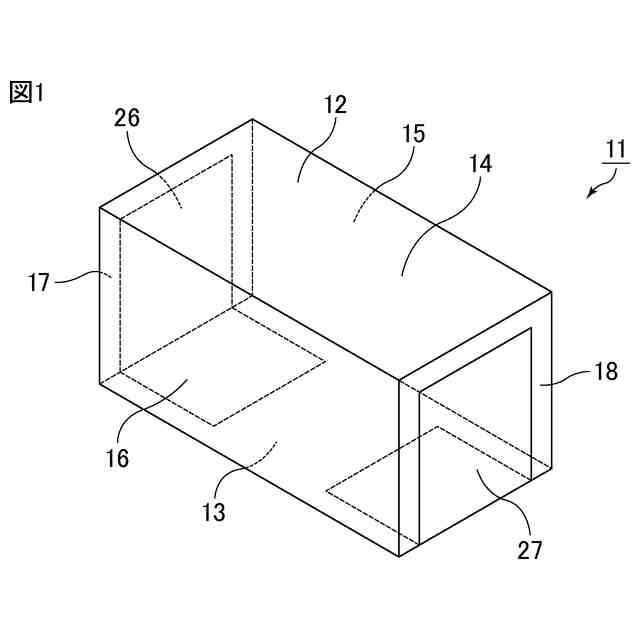

前記部品本体は、直方体形状であり、実装面と、前記実装面に対向する天面と、前記実装面及び前記天面間を連結し、かつ互いに対向する第１側面及び第２側面と、前記実装面及び前記天面間並びに前記第１側面及び前記第２側面間をそれぞれ連結し、かつ互いに対向する第１端面及び第２端面と、を有し、
前記コイルは、前記部品本体の前記第１端面又は前記第２端面に対向する湾曲部と、前記天面に対向する直線部と、を有し、
前記長手パッド部のうち、前記天面と平行に対向する少なくとも一部の幅方向の中心位置が、前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の内周側にずれており、
前記長手パッド部のうち、前記天面と平行に対向しない少なくとも一部の幅方向の中心位置が、前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の外周側にずれている、
請求項１又は２に記載のインダクタ。
【請求項１０】
複数の非導電性材料層が積層されてなる積層構造を有する、部品本体と、
前記部品本体の内部に配置されるものであって、前記非導電性材料層間の界面に沿ってそれぞれ延びる複数のライン導体と、前記非導電性材料層を厚み方向に貫通する複数のビア導体と、をもって構成され、前記ライン導体は、前記ビア導体と接続されるパッド部と前記パッド部に接続されるライン配線部とを有し、前記ライン導体と前記ビア導体とが交互に接続されることによって螺旋状の軌道に沿って延びる形態とされた、コイルと、を備え、
前記ビア導体は、前記ライン導体に沿って延びる長手形状の長手ビア導体を含み、
前記パッド部は、前記長手ビア導体と接続される長手パッド部を含み、
前記長手パッド部は、幅方向寸法が均一でない不均一パッド部を含み、
前記不均一パッド部の幅方向寸法の最大値は、前記ライン配線部の幅方向寸法より大きく、
前記不均一パッド部の幅方向寸法の最小値は、前記ライン配線部の幅方向寸法と同じか、又はより大きく、
前記不均一パッド部のうち、幅方向寸法が前記ライン配線部の幅方向寸法より大きい部分の幅方向の中心位置が、前記ライン配線部の幅方向の中心位置から前記螺旋状の軌道の外周側にずれている、
インダクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、インダクタに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
インダクタの特性指標であるＱ値（Ｑ特性）を向上させるためには、ライン導体とビア導体（長手ビア導体を含む）とが交互に接続されることによって構成される螺旋状の軌道に沿って延びる形態とされたコイルの内部に発生する磁束を遮らないようにすることが求められる。例えば、特許文献１には、長手ビア導体が張り出す度合いを低減するため、長手ビア導体が螺旋状の軌道の内周側だけでなく、外周側にずれている構造が開示されている（図１３参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４７３５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような長手ビア導体をずらした場合であっても充分なＱ値の向上を得られなくなってきている。特に近年のインダクタの低背化小型化の要求に伴い、本傾向は顕著になっている。これは、長手ビア導体は、その長手方向の長さが長く、かつ、ビア導体は、積層方向に接続する導体であることから積層方向の厚みを抑えることが難しく、また、ライン導体間の短絡抑制の観点から積層方向の厚みが厚いことが好ましいため、長手ビア導体を螺旋状の軌道の内周側にずらした場合、コイル内部を通過する磁束を遮蔽する影響が大きく、Ｑ特性の劣化を抑制できない可能性があるためである。
【０００５】
本発明は、上記の問題を解決するためになされたものであり、Ｑ特性を改善することが可能なインダクタを提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明のインダクタは、第１の態様において、複数の非導電性材料層が積層されてなる積層構造を有する、部品本体と、上記部品本体の内部に配置されるものであって、上記非導電性材料層間の界面に沿ってそれぞれ延びる複数のライン導体と、上記非導電性材料層を厚み方向に貫通する複数のビア導体と、をもって構成され、上記ライン導体は、上記ビア導体と接続されるパッド部と上記パッド部に接続されるライン配線部とを有し、上記ライン導体と上記ビア導体とが交互に接続されることによって螺旋状の軌道に沿って延びる形態とされた、コイルと、を備え、上記ビア導体は、上記ライン導体に沿って延びる長手形状の長手ビア導体を含み、上記パッド部は、上記長手ビア導体と接続される長手パッド部を含み、上記長手パッド部の幅方向寸法は、上記ライン配線部の幅方向寸法より大きく、上記コイルの軸線方向に透視したとき、上記長手パッド部の幅方向の中心位置は、上記ライン配線部の幅方向の中心位置から、上記螺旋状の軌道の内周側及び外周側の少なくとも一方にずれている。
【０００７】
本発明のインダクタは、第２の態様において、複数の非導電性材料層が積層されてなる積層構造を有する、部品本体と、上記部品本体の内部に配置されるものであって、上記非導電性材料層間の界面に沿ってそれぞれ延びる複数のライン導体と、上記非導電性材料層を厚み方向に貫通する複数のビア導体と、をもって構成され、上記ライン導体は、上記ビア導体と接続されるパッド部と上記パッド部に接続されるライン配線部とを有し、上記ライン導体と上記ビア導体とが交互に接続されることによって螺旋状の軌道に沿って延びる形態とされた、コイルと、を備え、上記ビア導体は、上記ライン導体に沿って延びる長手形状の長手ビア導体を含み、上記パッド部は、上記長手ビア導体と接続される長手パッド部を含み、上記長手パッド部は、幅方向寸法が均一でない不均一パッド部を含み、上記不均一パッド部の幅方向寸法の最大値は、上記ライン配線部の幅方向寸法より大きく、上記不均一パッド部の幅方向寸法の最小値は、上記ライン配線部の幅方向寸法と同じか、又はより大きく、上記不均一パッド部のうち、幅方向寸法が上記ライン配線部の幅方向寸法より大きい部分の幅方向の中心位置が、上記ライン配線部の幅方向の中心位置から上記螺旋状の軌道の外周側にずれている。
【０００８】
本発明のインダクタは、第３の態様において、複数の非導電性材料層が積層されてなる積層構造を有する、部品本体と、上記部品本体の内部に配置されるものであって、上記非導電性材料層間の界面に沿ってそれぞれ延びる複数のライン導体と、上記非導電性材料層を厚み方向に貫通する複数のビア導体と、をもって構成され、上記ライン導体は、上記ビア導体と接続されるパッド部と上記パッド部に接続されるライン配線部とを有し、上記ライン導体と上記ビア導体とが交互に接続されることによって螺旋状の軌道に沿って延びる形態とされた、コイルと、上記部品本体の外表面から露出するように設けられ、上記コイルのいずれかの端に接続された外部端子電極と、を備え、上記ビア導体は、上記ライン導体に沿って延びる長手形状の長手ビア導体を含み、上記パッド部は、上記長手ビア導体と接続される長手パッド部を含み、上記部品本体は、直方体形状であり、実装面と、上記実装面に対向する天面と、上記実装面及び上記天面間を連結し、かつ互いに対向する第１側面及び第２側面と、上記実装面及び上記天面間並びに上記第１側面及び上記第２側面間をそれぞれ連結し、かつ互いに対向する第１端面及び第２端面と、を有し、上記コイルの軸線は、上記実装面に直交する方向に向けられており、上記長手パッド部の幅方向寸法は、上記ライン配線部の幅方向寸法より大きく、上記部品本体の表面と上記ライン配線部の外周縁との最短距離をＤとすると、上記長手パッド部のうち、上記外部端子電極の内側端面又は上記部品本体の表面との間隔がＤと同じか、又はＤより小さい部分の幅方向の中心位置が、上記ライン配線部の幅方向の中心位置から上記螺旋状の軌道の内周側にずれており、上記長手パッド部のうち、上記外部端子電極の内側端面又は上記部品本体の表面との間隔がＤより大きい部分の幅方向の中心位置が、上記ライン配線部の幅方向の中心位置から上記螺旋状の軌道の外周側にずれている。
【０００９】

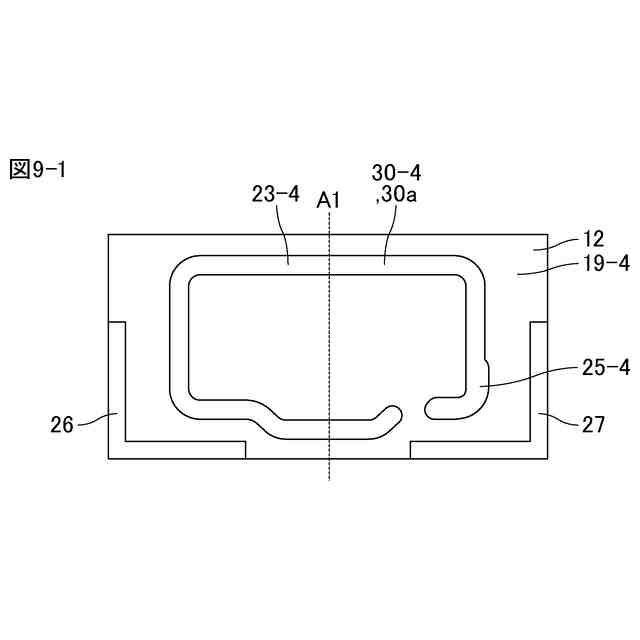

本発明のインダクタは、第４の態様において、複数の非導電性材料層が積層されてなる積層構造を有する、部品本体と、上記部品本体の内部に配置されるものであって、上記非導電性材料層間の界面に沿ってそれぞれ延びる複数のライン導体と、上記非導電性材料層を厚み方向に貫通する複数のビア導体と、をもって構成され、上記ライン導体は、上記ビア導体と接続されるパッド部と上記パッド部に接続されるライン配線部とを有し、上記ライン導体と上記ビア導体とが交互に接続されることによって螺旋状の軌道に沿って延びる形態とされた、コイルと、を備え、上記ビア導体は、上記ライン導体に沿って延びる長手形状の長手ビア導体を含み、上記パッド部は、上記長手ビア導体と接続される長手パッド部を含み、上記長手パッド部の幅方向寸法は、上記ライン配線部の幅方向寸法より大きく、上記ライン配線部は、線対称な形状を有する線対称ライン配線部を含み、上記線対称ライン配線部に接続される長手パッド部は、当該ライン導体の延びる方向に順に配置された第３の部分及び第４の部分を含み、上記線対称ライン配線部をその対称軸で上記第３の部分及び上記第４の部分の方へ折り返したものを仮想ライン配線部としたとき、上記第３の部分の内周縁は、上記仮想ライン配線部の内周縁上に位置し、上記第３の部分の外周縁は、上記仮想ライン配線部の外周縁から張り出し、上記第４の部分の内周縁は、上記仮想ライン配線部の内周縁から張り出し、上記第４の部分の外周縁は、上記仮想ライン配線部の外周縁上に位置する。
【発明の効果】
【００１０】
本発明によれば、Ｑ特性を改善することが可能なインダクタを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
