公開番号2025079145
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191628
出願日2023-11-09
発明の名称ドラム式洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 33/42 20200101AFI20250514BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】比較的大きい回転数でドラムが回転駆動されている場合でも、外槽内に給水されていた設定水量の水を適正に排水することを可能とするドラム式洗濯機を提供する。
【解決手段】本発明に係るドラム式洗濯機は、水を貯める外槽の内部において回転可能に収容されるドラムと、外槽内に供給された水から作用する水圧に基づいて外槽内の水位を検出する水位センサと、外槽内の水位が設定水位である状態から排水を開始して、水位センサにより外槽内の水位に相当する出力が適正に出力される安定領域に到達するまでの待機時間を記憶する記憶手段と、外槽内からの排水を制御する制御手段とを有し、ドラム内に収容される洗濯物に作用する遠心力が洗濯物に作用する重力以上となる規定回転数でドラムを回転させながら、外槽内の水位が設定水位である状態から排水する場合において、制御手段は、外槽内への排水を開始した時から待機時間が経過するまでは、外槽内からの排水を継続する。

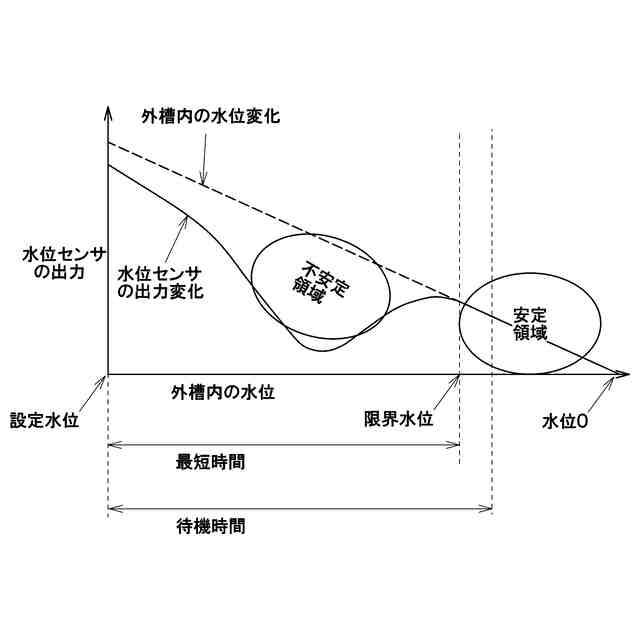

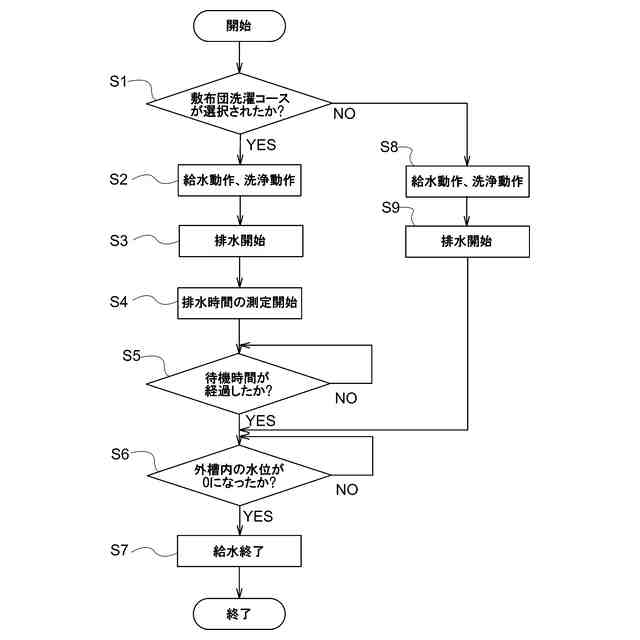

【選択図】図6
特許請求の範囲【請求項１】
水を貯める外槽の内部において回転可能に収容されるドラムと、
前記外槽内に供給された水から作用する水圧に基づいて前記外槽内の水位を検出する水位センサと、
前記外槽内の水位が設定水位である状態から排水を開始して、前記水位センサにより前記外槽内の水位に相当する出力が適正に出力される安定領域に到達するまでの待機時間を記憶する記憶手段と、

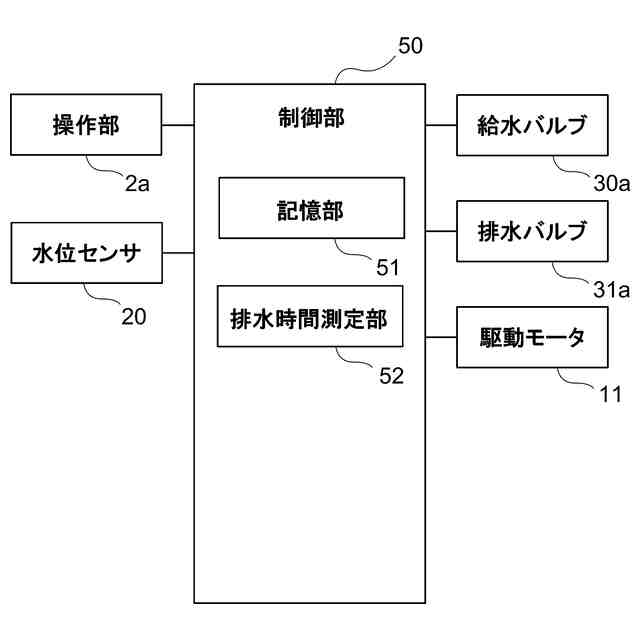

前記外槽内からの排水を制御する制御手段とを有し、
前記ドラム内に収容される洗濯物に作用する遠心力が当該洗濯物に作用する重力以上となる規定回転数で前記ドラムを回転させながら、前記外槽内の水位が設定水位である状態から排水する場合において、
前記制御手段は、前記外槽内への排水を開始した時から前記待機時間が経過するまでは、前記外槽内からの排水を継続することを特徴とするドラム式洗濯機。
続きを表示（約 180 文字）【請求項２】
前記待機時間は、前記ドラムの回転数に応じて異なる値が設定されることを特徴とする請求項１に記載のドラム式洗濯機。
【請求項３】
前記洗濯物は、布団であることを特徴とする請求項１または２に記載のドラム式洗濯機。
【請求項４】
前記洗濯物は、敷布団であることを特徴とする請求項１または２に記載のドラム式洗濯機。

発明の詳細な説明【技術分野】
【０００１】

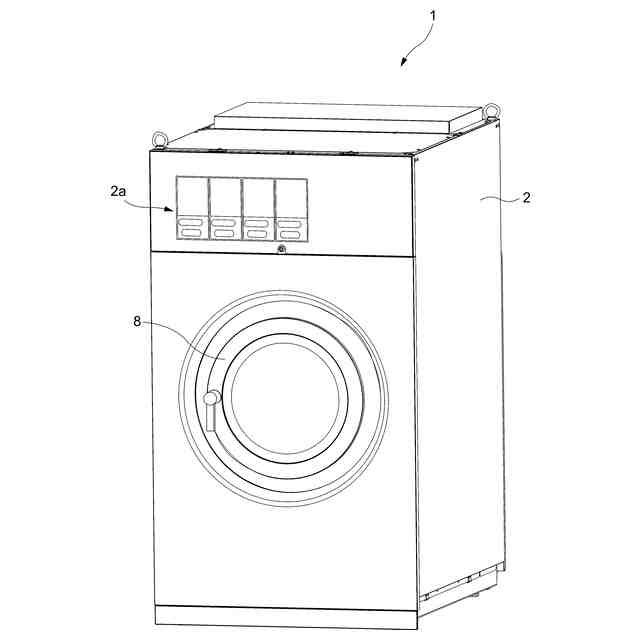

本発明は、例えばコインランドリ店舗に設置されるドラム式洗濯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

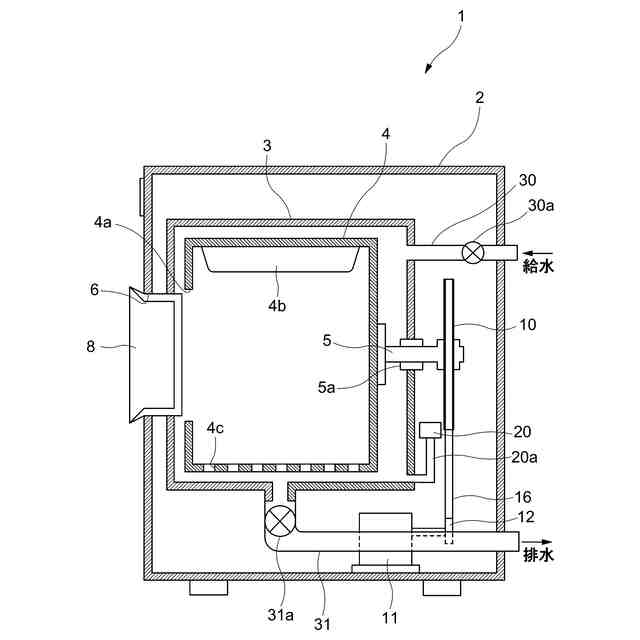

従来、衣類などの洗濯物の洗濯を行うドラム式洗濯機（洗濯乾燥機）として、筐体と、筐体内に配置された外槽（水槽）及びドラム（回転槽）と、外槽に接続された給水路及び排水路とを有するものがある（例えば特許文献１参照）。そのドラム式洗濯機には、外槽内の水位を検出する水位センサ（水位検出部）として、ダイヤフラムを内蔵する圧電式センサを有している。水位センサは、外槽内での水位の変化に伴って変動する水圧をダイヤフラムによって測定することによって外槽内の水位を検出して、外槽内に給水された水位に相当する出力を出力する
【０００３】
従来のドラム式洗濯機において、外槽内に給水する場合、外槽内への給水を開始し、水位センサにより外槽内の水位があらかじめ設定された設定水位になったことが検出されると、外槽内への給水が停止される。また、外槽内の水を排水する場合、外槽内の排水を開始し、水位センサにより外槽内の水位が０になったことが検出されると、外槽内からの排水が停止される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１０４２２７
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、例えばコインランドリ店舗に設置されたドラム式洗濯機において、衣類などの洗濯物の他に、敷布団などの布団の洗濯が行われる場合がある。布団を洗濯する場合に、衣類を洗濯する場合と同様の比較的小さい回転数でドラムを回転駆動させると、布団が型崩れしてしまう。そのため、布団の型崩れを防止するために、布団がドラムの内周面に貼りついた状態が維持されるような比較的大きい回転数でドラムが回転駆動させながら、給水した後で洗濯が行われて、その後、排水されるのが一般的である。
【０００６】

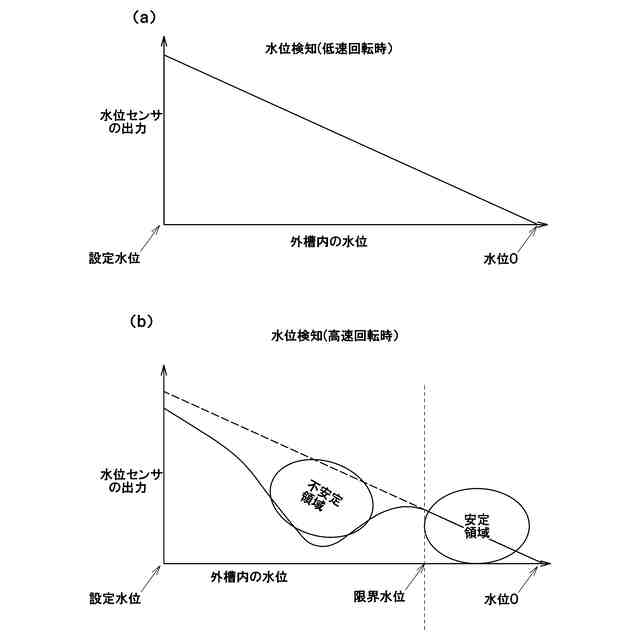

ここで、比較的小さい回転数でドラムが回転駆動される状態で外槽内からの排水が行われる場合と、比較的大きい回転数でドラムが回転駆動される状態で外槽内からの排水が行われる場合において、水位センサの出力がどのように変化するかについて、図７を参照して説明する。図７では、洗濯行程または濯ぎ行程が行われる際の外槽内の水位としてあらかじめ設定された設定水位の水が排水される場合を示している。
【０００７】
まず、ドラムの回転数が比較的小さい回転数で回転している状態で外槽内からの排水を行った場合、排水開始から時間が経過して外槽内の水位がしだいに減少すると、図７（ａ）に示すように、水位センサの出力は、外槽内の水位と比例するように変化する。そのとき、水位センサの出力は、外槽内からの排水が開始された後、常に、外槽内の水位を適正に示している。このように、衣類を洗うような低速回転では、水量にかかわらず、水位センサに正圧が作用して、水位センサが外槽内の水位を正確に測定することができる。
【０００８】

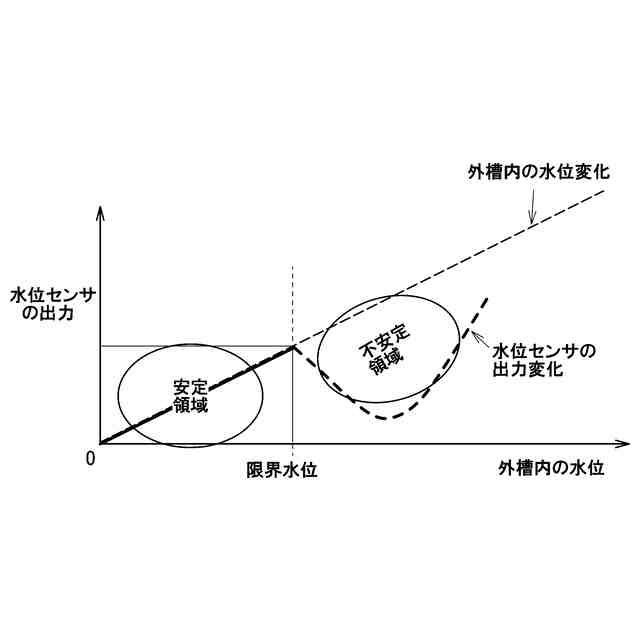

これに対して、ドラムの回転数が比較的大きい回転数で回転している状態で外槽内からの排水を行った場合、排水開始から時間が経過して、外槽内の水位がしだいに減少しても外槽内の水位が限界水位に到達するまでは、水位センサの出力は、図７（ｂ）に示すように、ドラムの回転数が高いために外槽内の水流が激しくなり、水位センサに正常な圧力がかからなくなり（水位センサに負圧が作用したりして）、水位センサの出力は、外槽内の水位を示さない。しかしながら、外槽内の水位が限界水位よりも減少した後、水位センサの出力は、外槽内の水位とほぼ比例するように変化する。
【０００９】
ドラム式洗濯機において、外槽内からの排水が行われる際に水位センサにより外槽内の水位を適正に検出することができなくなると、水位センサにより外槽内の水位が０になったと誤検出して、外槽内に給水されていた設定水量の水を適正に排水することができなくなる。
【００１０】
このように、水位センサにより外槽内の水位を検出するドラム式洗濯機において、ドラムが大きい回転数で回転しており水圧が不安定となる状態では、水位センサにより正確な水位検出ができないという課題がある。
（【００１１】以降は省略されています）
