公開番号2025063562
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172884
出願日2023-10-04
発明の名称光中継器、及び光通信システム
出願人日本電気株式会社
代理人個人
主分類H04B 10/291 20130101AFI20250409BHJP(電気通信技術)
要約【課題】奇数個の光減を備える場合において、消費電圧を抑制する光中継器及び光通信システムを提供すること。
【解決手段】本開示に係る光中継器は、少なくとも3以上の奇数であるn個のユニットを備え、n個のユニットは、励起光源、第1光分波器、第2光分波器、第1光合波器、第2光合波器をそれぞれ備え、第1光分波器は、励起光源からの励起光を1:n-1に分波し、第2光分波器は、第1光分波器によって分波した比率がn-1である励起光をn-1本の励起光に分波し、さらに第2光分波器は、当該第2光分波器が属するユニット以外であるn-1個のユニットに属する各第1光合波器に分波した励起光を出力し、第1光合波器は、入力された励起光を単一の励起光に合波して第2光合波器に出力し、第2光合波器は、第1光分波器によって分波した比率が1である励起光と第1光合波器によって合波した単一の励起光を合波するものである。

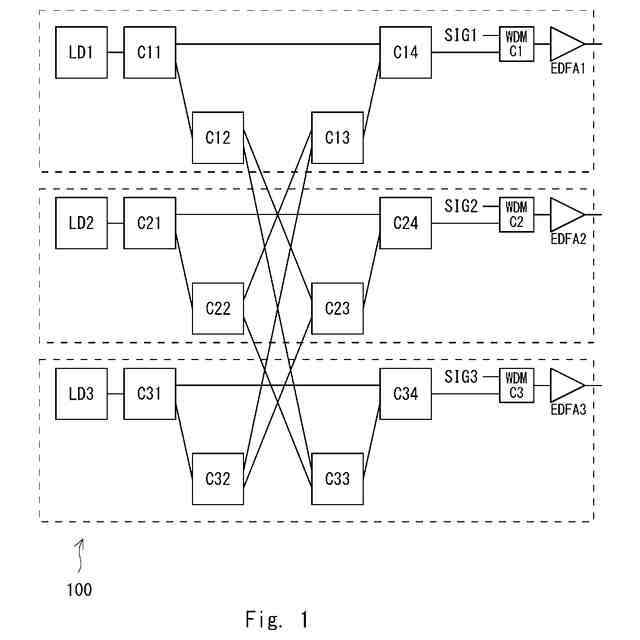

【選択図】図1
特許請求の範囲【請求項１】

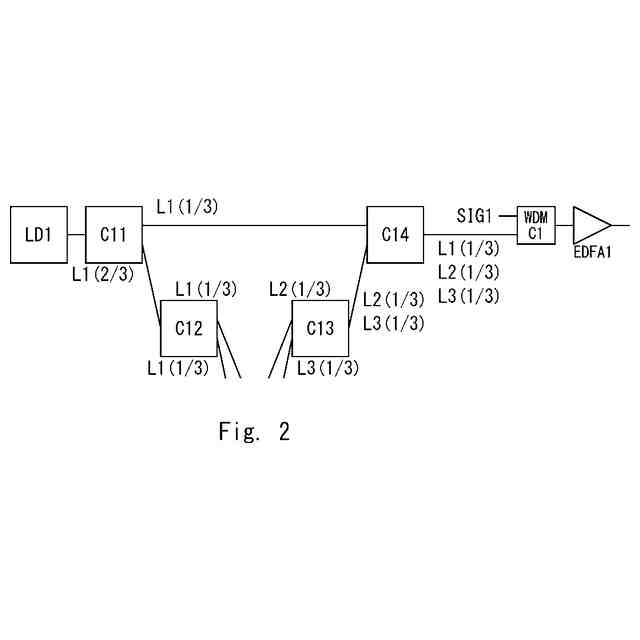

少なくとも３以上の奇数であるｎ個のユニットを備え、
前記ｎ個のユニットは、励起光源、第１光分波器、第２光分波器、第１光合波器、第２光合波器をそれぞれ備え、
前記第１光分波器は、前記励起光源からの励起光を１：ｎ－１に分波し、
前記第２光分波器は、前記第１光分波器によって分波した比率がｎ－１である励起光をｎ－１本の励起光に分波し、
さらに前記第２光分波器は、当該第２光分波器が属するユニット以外であるｎ－１個のユニットに属する各第１光合波器に分波した励起光を出力し、
前記第１光合波器は、当該第１光合波器が属するユニット以外であるｎ－１個のユニットに属する各光分波器より入力された励起光を単一の励起光に合波して前記第２光合波器に出力し、
前記第２光合波器は、前記第１光分波器によって分波した比率が１である励起光と前記第１光合波器によって合波した前記単一の励起光を合波する
光中継器。
続きを表示（約 2,100 文字）【請求項２】
前記ｎ個のユニットは、さらに、
光信号及び前記第２光合波器によって合波した励起光を合波する波長分割多重カプラと、
前記波長分割多重カプラによって合波した光を入力して増幅する光増幅器と、をそれぞれ備える
請求項１に記載の光中継器。
【請求項３】
前記第１光分波器、前記第１光合波器、前記第２光分波器、及び前記第２光合波器は、それぞれ光ファイバカプラを備える、
請求項１又は２に記載の光中継器。
【請求項４】

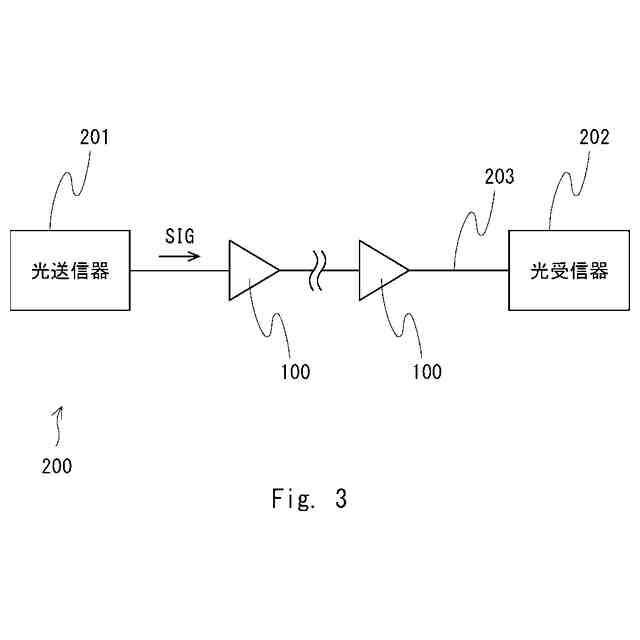

光信号を送信する光送信器と、
前記光信号を受信する光受信器と、
前記光信号を伝送する光ファイバと、
前記光ファイバに挿入される請求項１又は２に記載の光中継器と、を備える
光通信システム。
【請求項５】
少なくとも３以上の奇数であるｎ個のユニットを備え、
前記ｎ個のユニットは、励起光源、光分波器、光合波器をそれぞれ備え、
前記光分波器は、前記励起光源からの励起光をｎ本の励起光に分波し、
さらに前記光分波器は、前記ｎ本の励起光を前記ｎ個のユニットの前記光合波器にそれぞれ出力し、
前記光合波器は、前記ｎ個のユニットの前記光分波器より入力された励起光を単一の励起光に合波する
光中継器。
【請求項６】
前記ｎ個のユニットは、さらに、
光信号及び前記光合波器によって合波した励起光を合波する波長分割多重カプラと、
前記波長分割多重カプラによって合波した光を入力して増幅する光増幅器と、をそれぞれ備える
請求項５に記載の光中継器。
【請求項７】
前記光分波器、前記光合波器は、それぞれ光ファイバカプラを備える、
請求項５又は６に記載の光中継器。
【請求項８】
光信号を送信する光送信器と、
前記光信号を受信する光受信器と、
前記光信号を伝送する光ファイバと、
前記光ファイバに挿入される請求項５又は６に記載の光中継器と、を備える
光通信システム。
【請求項９】
第１励起光源、第１光分波器、第２光分波器、第１光合波器、第２光合波器を備える第１ユニットと、
第２励起光源、第３光分波器、第４光分波器、第３光合波器、第４光合波器を備える第２ユニットと、
第３励起光源、第５光分波器、第６光分波器、第５光合波器、第６光合波器を備える第３ユニットと、を備え、
前記第１光分波器は、前記第１励起光源が出力する励起光を１：２に分波し、比率が１である第１励起光と比率が２である第２励起光にし、
前記第３光分波器は、前記第２励起光源が出力する励起光を１：２に分波し、比率が１である第３励起光と比率が２である第４励起光にし、
前記第５光分波器は、前記第３励起光源が出力する励起光を１：２に分波し、比率が１である第５励起光と比率が２である第６励起光にし、
前記第２光分波器は、前記第２励起光を１：１に分波し、第２の１の励起光と第２の２の励起光にし、
前記第４光分波器は、前記第４励起光を１：１に分波し、第４の１の励起光と第４の２の励起光にし、
前記第６光分波器は、前記第６励起光を１：１に分波し、第６の１の励起光と第６の２の励起光にし、
前記第１光合波器は、前記第４の１の励起光と前記第６の１の励起光とを合波し、第７励起光にし、
前記第３光合波器は、前記第２の１の励起光と前記第６の２の励起光とを合波し、第８励起光にし、
前記第５光合波器は、前記第２の２の励起光と前記第４の２の励起光とを合波し、第９励起光にし、
前記第２光合波器は、前記第１励起光と前記第７励起光とを合波し、
前記第４光合波器は、前記第２励起光と前記第８励起光とを合波し、
前記第６光合波器は、前記第３励起光と前記第９励起光とを合波する
光中継器。
【請求項１０】

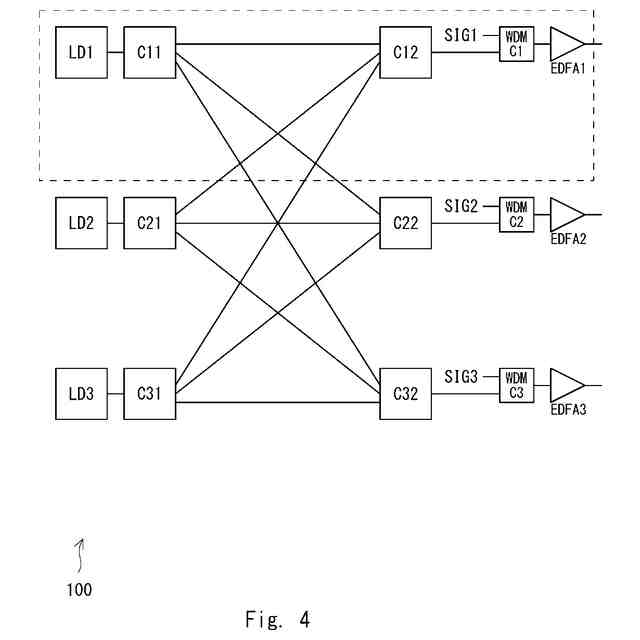

第１励起光源、第１光分波器、第１光合波器を備える第１ユニットと、
第２励起光源、第２光分波器、第２光合波器を備える第２ユニットと、
第３励起光源、第３光分波器、第３光合波器を備える第３ユニットと、を備え、
前記第１光分波器は、前記第１励起光源が出力する励起光を３つに分波し、第１励起光、第２励起光、第３励起光にし、
前記第２光分波器は、前記第２励起光源が出力する励起光を３つに分波し、第４励起光、第５励起光、第６励起光にし、
前記第３光分波器は、前記第３励起光源が出力する励起光を３つに分波し、第７励起光、第８励起光、第９励起光にし、
前記第１光合波器は、前記第１励起光、前記第４励起光、前記第７励起光を合波し、
前記第２光合波器は、前記第２励起光、前記第５励起光、前記第８励起光を合波し、
前記第３光合波器は、前記第３励起光、前記第６励起光、前記第９励起光を合波する
光中継器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光中継器、及び光通信システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
海底光ケーブルシステムなどの長距離伝送を目的とした光通信システムでは、光信号の減衰の電気的補償を行うために複数の光中継器が伝送路に挿入されている。
【０００３】
特許文献１には、複数の励起光源を備える光中継器において、不等分岐カプラを用いて励起光の合波及び分波を行うことが開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８／０９７０７４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
光通信システムは、光中継器が挿入される数に伴って光中継器の電圧降下の影響が大きくなる。したがって、光中継器の内部における電圧降下の抑制が要求されている。
【０００６】
光中継器の電圧降下及び信頼性を確保するために、特許文献１において、複数の励起光源を備える光中継器にて複数の励起光を合波及び分波し、複数の光増幅器によって励起することが開示されている。
【０００７】
しかしながら、上述の方式は、光中継器が奇数個の励起光源を備える場合において、光増幅器の一部を終端することが必要となり、終端する光増幅器に用いる励起光の電力が無駄になるため、好適とは言えない。
【０００８】
上記を鑑み、本開示は、奇数個の光減を備える場合において、消費電圧を抑制する光中継器及び光通信システムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示に係る光中継器は、少なくとも３以上の奇数であるｎ個のユニットを備え、前記ｎ個のユニットは、励起光源、第１光分波器、第２光分波器、第１光合波器、第２光合波器をそれぞれ備え、前記第１光分波器は、前記励起光源からの励起光を１：ｎ－１に分波し、前記第２光分波器は、前記第１光分波器によって分波した比率がｎ－１である励起光をｎ－１本の励起光に分波し、さらに前記第２光分波器は、当該第２光分波器が属するユニット以外であるｎ－１個のユニットに属する各第１光合波器に分波した励起光を出力し、前記第１光合波器は、当該第１光合波器が属するユニット以外であるｎ－１個のユニットに属する各光分波器より入力された励起光を単一の励起光に合波して前記第２光合波器に出力し、前記第２光合波器は、前記第１光分波器によって分波した比率が１である励起光と前記第１光合波器によって合波した前記単一の励起光を合波するものである。
【００１０】

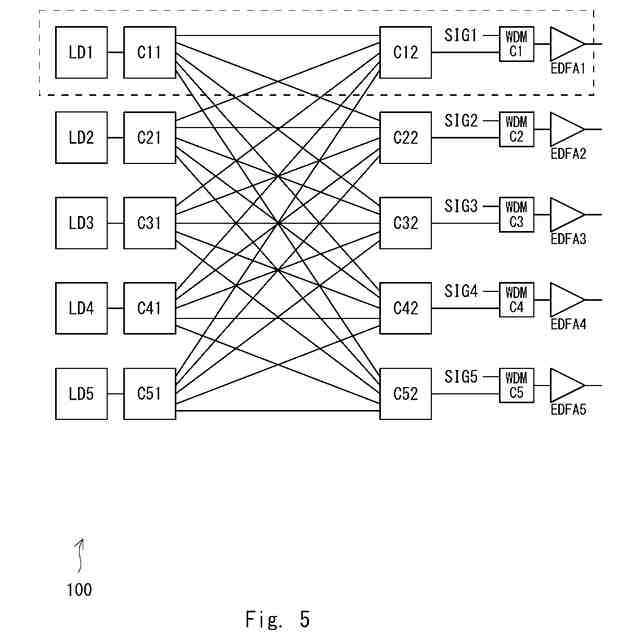

本開示に係る光中継器は、少なくとも３以上の奇数であるｎ個のユニットを備え、前記ｎ個のユニットは、励起光源、光分波器、光合波器をそれぞれ備え、前記光分波器は、前記励起光源からの励起光をｎ本の励起光に分波し、さらに前記光分波器は、前記ｎ本の励起光を前記ｎ個のユニットの前記光合波器にそれぞれ出力し、前記光合波器は、前記ｎ個のユニットの前記光分波器より入力された励起光を単一の励起光に合波するものである。
（【００１１】以降は省略されています）
