公開番号2025062372
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171386
出願日2023-10-02
発明の名称情報処理装置、監視システム、データ生成方法、及びプログラム
出願人日本電気株式会社
代理人個人
主分類G08B 29/02 20060101AFI20250407BHJP(信号)
要約【課題】監視業務を行うために有用な情報を表示することを可能とする情報処理装置を提供すること。
【解決手段】本開示に係る情報処理装置は、監視対象設備を含む3次元データを生成する生成部と、前記監視対象設備を監視する少なくとも1つのセンサにおいて検出されたセンサデータを取得するデータ取得部と、複数種類の前記センサデータを組み合わせた、もしくは、少なくとも1つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記3次元データ上に表示する表示データを生成する表示制御部と、を備える情報処理装置。

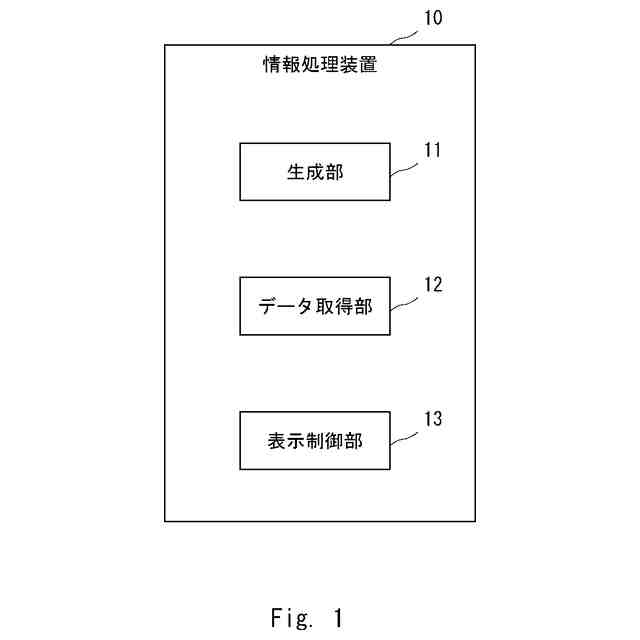

【選択図】図1
特許請求の範囲【請求項１】
監視対象設備を含む３次元データを生成する生成部と、
前記監視対象設備を監視する少なくとも１つのセンサにおいて検出されたセンサデータを取得するデータ取得部と、
複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する表示制御部と、を備える情報処理装置。
続きを表示（約 1,200 文字）【請求項２】
前記異常データは、前記監視対象設備に発生した異常個所を示す異常個所データ及び前記監視対象設備に発生した異常に関連する付加データを含む、請求項１に記載の情報処理装置。
【請求項３】
前記付加データは、前記監視対象設備に発生した異常の原因を示す、請求項２に記載の情報処理装置。
【請求項４】
前記付加データは、前記異常個所を強調して表示する、請求項２に記載の情報処理装置。
【請求項５】
前記監視対象設備に関する情報は、前記監視対象設備の設置場所を示す、請求項１から４のいずれか１項に記載の情報処理装置。
【請求項６】
前記監視対象設備に関する情報は、前記監視対象設備が利用する侵入検知サービスに関する情報である、請求項１から４のいずれか１項に記載の情報処理装置。
【請求項７】
前記３次元データを生成する測定装置と少なくとも１つの前記センサとの距離に基づいて、前記３次元データに含まれる前記監視対象設備の異常個所を特定する特定部をさらに備える、請求項１から４のいずれか１項に記載の情報処理装置。
【請求項８】
監視対象設備を監視する少なくとも１つのセンサと、
監視対象設備を含む３次元データを生成する生成装置と、
少なくとも１つの前記センサにおいて検出されたセンサデータを取得するデータ取得部と、複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する表示制御部と、を有する情報処理装置と、
前記表示データを表示する表示装置と、を備える監視システム。
【請求項９】
監視対象設備を含む３次元データを生成し、
前記監視対象設備を監視する少なくとも１つのセンサにおいて検出されたセンサデータを取得し、
複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する、データ生成方法。
【請求項１０】
監視対象設備を含む３次元データを生成し、
前記監視対象設備を監視する少なくとも１つのセンサにおいて検出されたセンサデータを取得し、
複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する、ことをコンピュータに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、情報処理装置、監視システム、データ生成方法、及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
変電所に設置されている設備を点検する際に、LiDAR（Light Detection And Ranging）等のセンサを用いて撮影された画像を用いて設備の点検を行うことがある。設備の点検を行う者は、それぞれの設備の立体形状を確認して、設備の正常性を判定する。
【０００３】
特許文献１には、点検現場から遠隔にある監視場所において、点検員が点検現場の機器を点検可能にする点検支援システムが開示されている。点検支援システムは、点検現場に配置されたセンサ、周囲の音を収集するマイクを備える無人移動体を含む。点検員は、センサ及び無人移動体を用いて収集された情報が表示された画像を視認することによって、点検現場を遠隔監視する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４９３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された点検支援システムは、点検対象機器の３次元画像と、無人移動体が収集した音の音源、臭いの種類等をデバイスに表示する。ここで、変電所等の設備を遠隔監視する際に、監視者が監視業務を効率的に実行するために、表示デバイス等に、より有用な情報を表示させることが求められている。
【０００６】
本開示の目的は、上述した課題に鑑み、監視業務を行うために有用な情報を表示することを可能とする情報処理装置、監視システム、データ生成方法、及びプログラムを提供することにある。
【課題を解決するための手段】
【０００７】
本開示の第１の態様にかかる情報処理装置は、監視対象設備を含む３次元データを生成する生成部と、前記監視対象設備を監視する少なくとも１つのセンサにおいて検出されたセンサデータを取得するデータ取得部と、複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する表示制御部と、を備える。
【０００８】
本開示の第２の態様にかかる監視システムは、監視対象設備を監視する少なくとも１つのセンサと、監視対象設備を含む３次元データを生成する生成装置と、少なくとも１つの前記センサにおいて検出されたセンサデータを取得するデータ取得部と、複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する表示制御部と、を有する情報処理装置と、前記表示データを表示する表示装置と、を備える。
【０００９】
本開示の第３の態様にかかるデータ生成方法は、監視対象設備を含む３次元データを生成し、前記監視対象設備を監視する少なくとも１つのセンサにおいて検出されたセンサデータを取得し、複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する。
【００１０】
本開示の第４の態様にかかるプログラムは、監視対象設備を含む３次元データを生成し、前記監視対象設備を監視する少なくとも１つのセンサにおいて検出されたセンサデータを取得し、複数種類の前記センサデータを組み合わせた、もしくは、少なくとも１つの前記センサデータ及び前記監視対象設備に関する情報を組み合わせた、前記監視対象設備に発生した異常状態を示す異常データ、を前記３次元データ上に表示する表示データを生成する、ことをコンピュータに実行させる。
【発明の効果】
（【００１１】以降は省略されています）
