公開番号2025064470
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174267
出願日2023-10-06
発明の名称保護リレーシステム
出願人三菱電機株式会社
代理人弁理士法人深見特許事務所
主分類H02H 3/00 20060101AFI20250410BHJP(電力の発電,変換,配電)
要約【課題】保護リレーシステムにおいて、ネットワークに接続する装置数を低減して、正常にデータ通信することが可能な技術を提供する。
【解決手段】保護リレーシステムは、複数の端子にそれぞれ設けられた複数のネットワークスイッチと、ループ状に接続される複数のネットワークスイッチの各々について、当該ネットワークスイッチに接続されるマージングユニットと、いずれかのネットワークスイッチに接続される保護制御装置とを備える。ネットワークスイッチに接続されるマージングユニットは、当該マージングユニットのサンプリングタイミングでサンプリングされた複数の電気量データを含むフレームを生成し、当該ネットワークスイッチを介してフレームを保護制御装置に送信する。保護制御装置は、各マージングユニットから受信したフレームに含まれる電気量データに基づいて、保護リレー演算を実行する。
【選択図】図2
特許請求の範囲【請求項１】
複数の端子にそれぞれ設けられた複数のネットワークスイッチと、
ループ状に接続される前記複数のネットワークスイッチの各々について、当該ネットワークスイッチに接続されるマージングユニットと、
前記複数のネットワークスイッチのうちのいずれかのネットワークスイッチに接続される保護制御装置とを備え、
前記複数のネットワークスイッチの各々について、当該ネットワークスイッチに接続されるマージングユニットは、当該マージングユニットのサンプリングタイミングでサンプリングされた複数の電気量データを含むフレームを生成し、当該ネットワークスイッチを介して前記フレームを前記保護制御装置に送信し、
前記保護制御装置は、各前記マージングユニットから受信した前記フレームに含まれる電気量データに基づいて、保護リレー演算を実行する、保護リレーシステム。
続きを表示（約 950 文字）【請求項２】
前記複数のネットワークスイッチのいずれかに接続された同期装置をさらに備え、
前記複数のネットワークスイッチの各々について、当該ネットワークスイッチに接続されるマージングユニットは、当該ネットワークスイッチを介して前記同期装置から受信した時刻同期データに基づいて、当該マージングユニットの時刻を前記同期装置の時刻に同期させることにより、当該マージングユニットのサンプリングタイミングと他のマージングユニットのサンプリングタイミングとを同期させる、請求項１に記載の保護リレーシステム。
【請求項３】
前記保護制御装置は、
前記保護リレー演算の結果に基づいて、前記複数の端子のうちの第１端子における保護対象に事故が発生したか否かを判定し、
前記保護対象に事故が発生した場合、前記第１端子に設けられた第１ネットワークスイッチに接続される第１マージングユニットに対して、前記事故を除去するための指令を送信する、請求項１または請求項２に記載の保護リレーシステム。
【請求項４】
前記マージングユニットは、前記ネットワークスイッチへデータを送信するための第１送信ポートと、前記ネットワークスイッチからのデータを受信するための第１受信ポートとを含む、請求項１または請求項２に記載の保護リレーシステム。
【請求項５】
前記保護制御装置は、前記ネットワークスイッチへデータを送信するための第２送信ポートと、前記ネットワークスイッチからのデータを受信するための第２受信ポートとを含む、請求項４に記載の保護リレーシステム。
【請求項６】
前記電気量データは、前記マージングユニットの前記第１送信ポートと、前記マージングユニットに接続される前記ネットワークスイッチと、前記保護制御装置に接続される前記ネットワークスイッチとを介して、前記保護制御装置の前記第２受信ポートに送信される、請求項５に記載の保護リレーシステム。
【請求項７】
前記複数のネットワークスイッチのうちのいずれかのネットワークスイッチに接続されるバックアップ用の保護制御装置をさらに備える、請求項１または請求項２に記載の保護リレーシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、保護リレーシステムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電力系統には保護リレーシステムが設けられている。保護リレーシステムは、送電線および母線の事故を検出した場合に事故区間を切り離す。特開２００１－６９６６１号公報（特許文献１）に係る保護リレーシステムは、系統情報の入力処理とトリップ信号の出力処理を実施する装置と、リレー演算を実行する装置とを備える。各装置はＬＡＮ（Local area network）を介して接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－６９６６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、保護リレーシステムにおいては、保護区間の各端子に複数のリレー装置が配置されており、各端子における各リレー装置が同一ネットワークを介してデータを送受信する。このようなシステムでは、データを送信または受信する装置数が多く、送信データおよび受信データの個数も多い。したがって、ネットワーク上においてデータの渋滞等が発生し易く、正常にデータが送受信されずに消失する可能性がある。
【０００５】
本開示のある局面における目的は、保護リレーシステムにおいて、ネットワークに接続する装置数を低減して、正常にデータ通信することが可能な技術を提供することである。
【課題を解決するための手段】
【０００６】
ある実施の形態に従う保護リレーシステムは、複数の端子にそれぞれ設けられた複数のネットワークスイッチと、ループ状に接続される複数のネットワークスイッチの各々について、当該ネットワークスイッチに接続されるマージングユニットと、複数のネットワークスイッチのうちのいずれかのネットワークスイッチに接続される保護制御装置とを備える。複数のネットワークスイッチの各々について、当該ネットワークスイッチに接続されるマージングユニットは、当該マージングユニットのサンプリングタイミングでサンプリングされた複数の電気量データを含むフレームを生成し、当該ネットワークスイッチを介してフレームを保護制御装置に送信する。保護制御装置は、各マージングユニットから受信したフレームに含まれる電気量データに基づいて、保護リレー演算を実行する。
【発明の効果】
【０００７】
本開示によると、保護リレーシステムにおいて、ネットワークに接続する装置数を低減して、正常にデータ通信することができる。
【図面の簡単な説明】
【０００８】
電力系統の一例を示す図である。

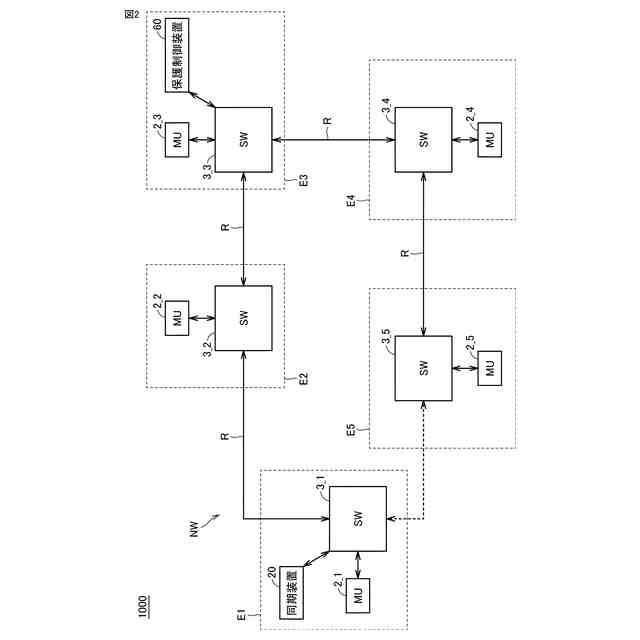

保護リレーシステムの全体構成を示す図である。

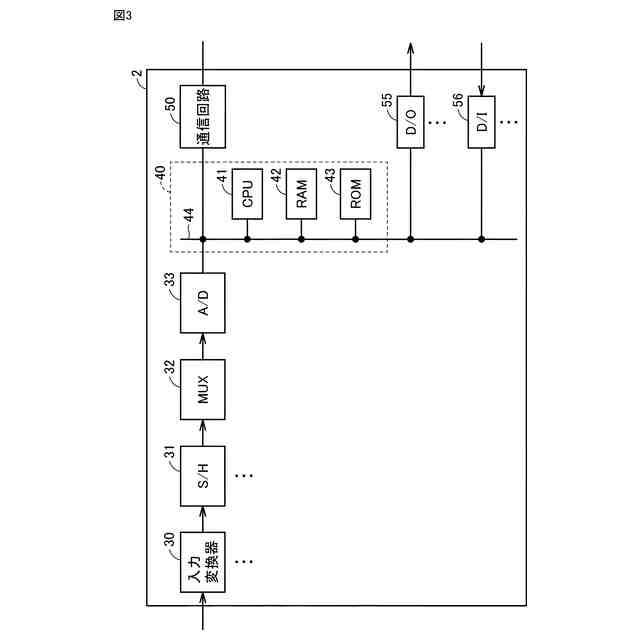

ＭＵのハードウェア構成の一例を示すブロック図である。

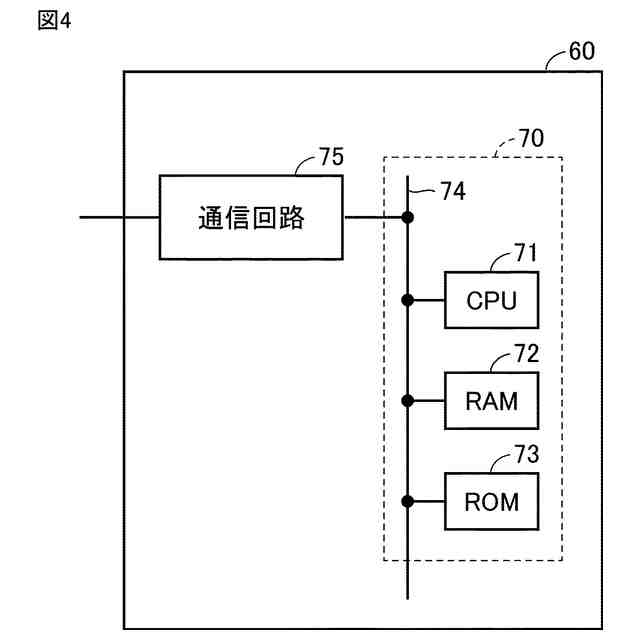

保護制御装置のハードウェア構成の一例を示すブロック図である。

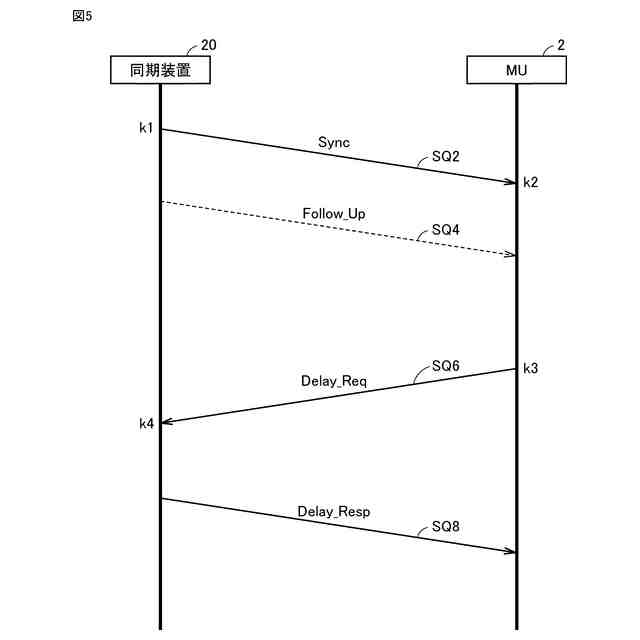

時刻同期方式の一例を示すシーケンス図である。

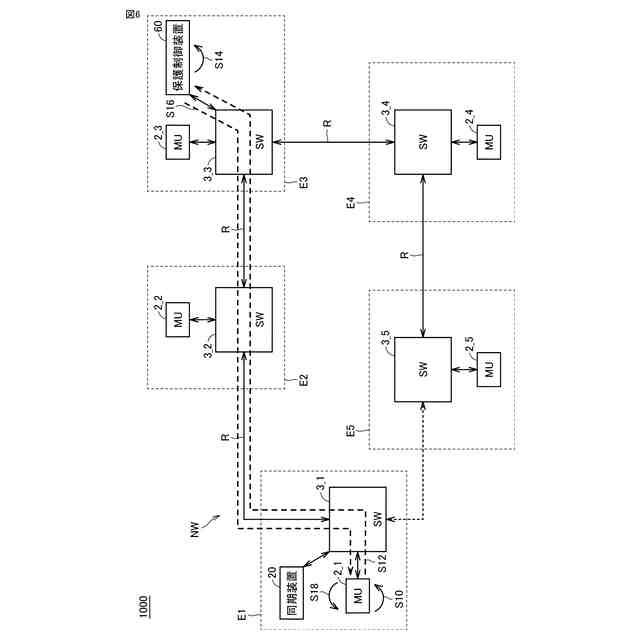

保護リレーシステムの処理例を説明するための図である。

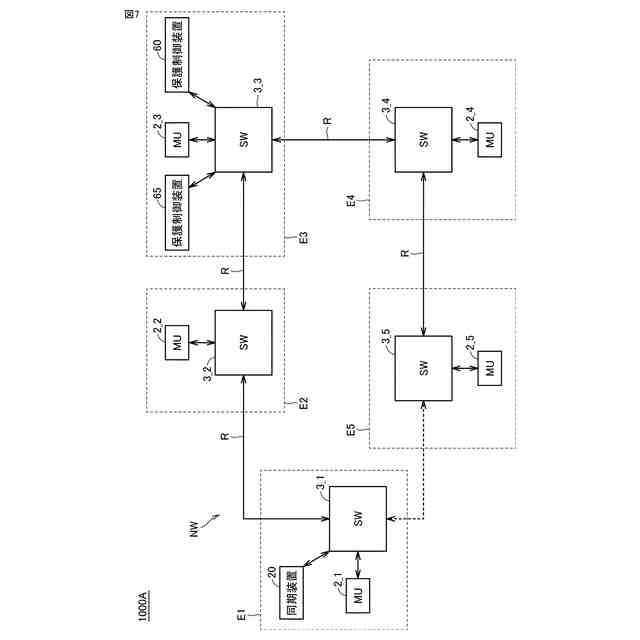

保護リレーシステムの変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、本発明の実施の形態について説明する。以下の説明では、同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがって、それらについての詳細な説明は繰り返さない。
【００１０】
＜システム構成＞

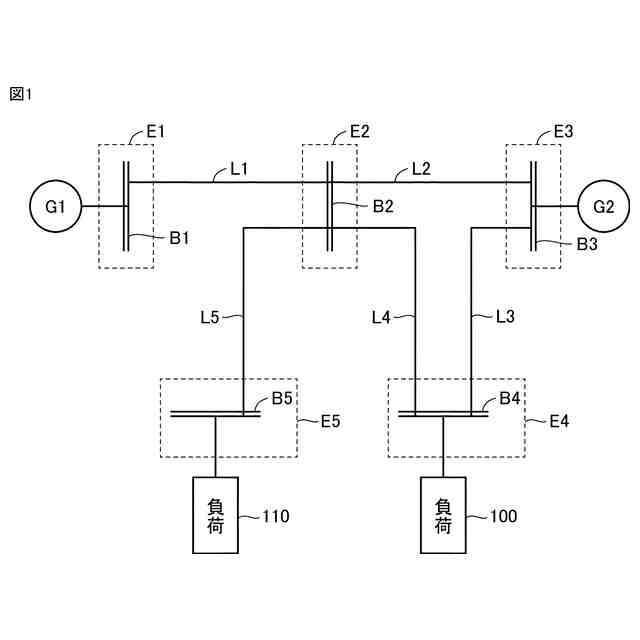

図１は、電力系統の一例を示す図である。図１に示す電力系統は、複数の送電線Ｌ１～Ｌ５と、複数の母線Ｂ１～Ｂ５と、発電機Ｇ１，Ｇ２と、負荷１００，１１０とを含む。複数の端子（例えば、変電所）Ｅ１～Ｅ５には、それぞれ母線Ｂ１～Ｂ５が設けられている。母線Ｂ１は発電機Ｇ１および送電線Ｌ１に接続され、母線Ｂ２は送電線Ｌ１，Ｌ２，Ｌ４，Ｌ５に接続され、母線Ｂ３は発電機Ｇ２および送電線Ｌ２，Ｌ３に接続され、母線Ｂ４は送電線Ｌ３，Ｌ４および負荷１００に接続され、母線Ｂ５は送電線Ｌ５および負荷１１０に接続される。
（【００１１】以降は省略されています）
