公開番号2025068910
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023179024
出願日2023-10-17
発明の名称通信制御装置、通信制御方法、通信制御プログラム、及び通信制御システム
出願人横河電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類H04L 12/66 20060101AFI20250422BHJP(電気通信技術)
要約【課題】通信ネットワークの冗長化を容易に実現すること。

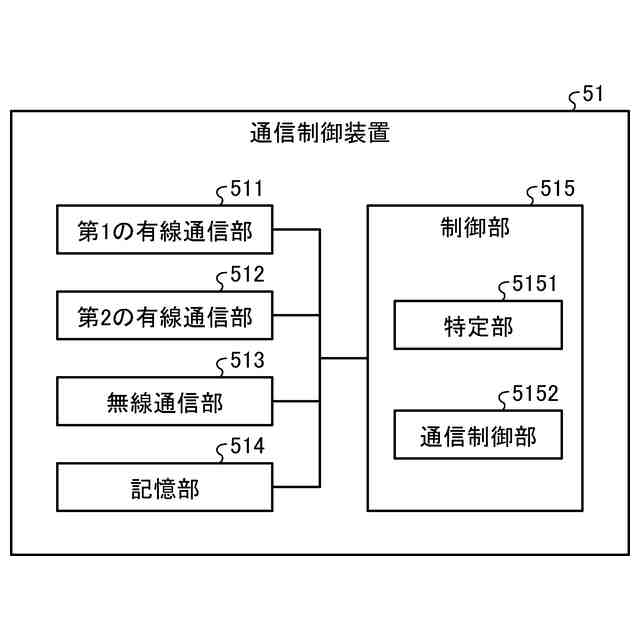

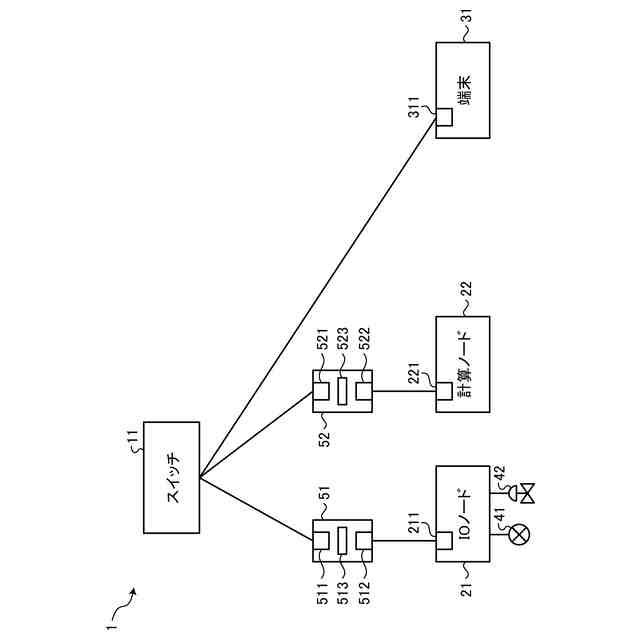

【解決手段】実施形態の通信制御装置51は、第1の有線通信部511、第2の有線通信部512、無線通信部513、特定部5151及び通信制御部5152を有する。第1の有線通信部511は、有線通信機能を有する。第2の有線通信部512は、有線通信機能を有しIOノード21と接続される。無線通信部513は、無線通信機能を有する。特定部5151は、有線ネットワークを介して第1の有線通信部511に接続され、条件を満たす他の通信制御装置を特定する。通信制御部5152は、他の通信制御装置との間で、無線ネットワークを介した通信を確立する。
【選択図】図4

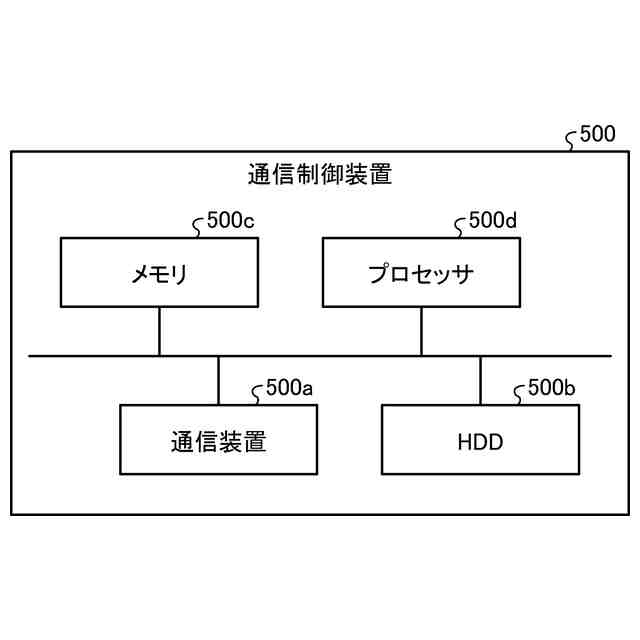

特許請求の範囲【請求項１】
有線接続機能を有する第１の有線通信部と、
有線接続機能を有しノードと接続される第２の有線通信部と、
無線通信機能を有する無線通信部と、
前記第１の有線通信部と有線ネットワークを介して接続され、条件を満たす他の通信制御装置を特定する特定部と、
前記他の通信制御装置との間で、無線ネットワークを介した通信を確立する通信制御部と、
を有することを特徴とする通信制御装置。
続きを表示（約 1,700 文字）【請求項２】
前記特定部は、あらかじめ定められた識別情報によって識別される他の通信制御装置を特定する
ことを特徴とする請求項１に記載の通信制御装置。
【請求項３】
前記特定部は、あらかじめ定められたＭＡＣアドレスによって識別される他の通信制御装置を特定する
ことを特徴とする請求項１に記載の通信制御装置。
【請求項４】
前記通信制御部は、前記有線ネットワーク及び前記無線ネットワークの両方を介して前記他の通信制御装置から同じフレームを受信した場合、先に受信した方のフレームを前記ノードに転送し、後に受信した方のフレームを破棄する
ことを特徴とする請求項１に記載の通信制御装置。

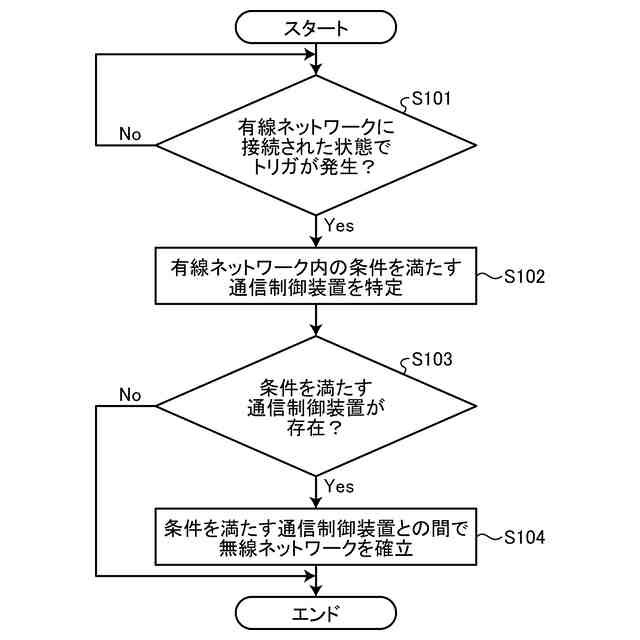

【請求項５】
有線通信機能を有する第１の有線通信部と、
有線通信機能を有しノードと接続される第２の有線通信部と、
無線通信機能を有する無線通信部と、
を有する通信制御装置によって実行される通信制御方法であって、
前記第１の有線通信部と有線ネットワークを介して接続され、条件を満たす他の通信制御装置を特定する特定工程と、
前記他の通信制御装置との間で、無線ネットワークを介した通信を確立する通信制御工程と、
を含むことを特徴とする通信制御方法。
【請求項６】
有線通信機能を有する第１の有線通信部と、
有線通信機能を有しノードと接続される第２の有線通信部と、
無線通信機能を有する無線通信部と、
を有する通信制御装置に、
前記第１の有線通信部と有線ネットワークを介して接続され、条件を満たす他の通信制御装置を特定し、
前記他の通信制御装置との間で、無線ネットワークを介した通信を確立する
処理を実行させることを特徴とする通信制御プログラム。

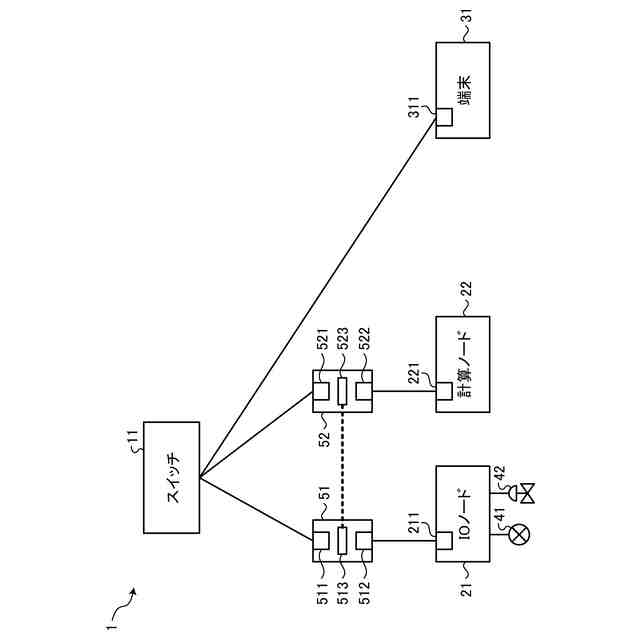

【請求項７】
第１のノードと、第１の通信制御装置と、第２のノードと、第２の通信制御装置と、を有する通信制御システムであって、
前記第１の通信制御装置は、
有線通信機能を有する第１の有線通信部と、
有線通信機能を有し前記第１のノードと接続される第２の有線通信部と、
無線通信機能を有する第１の無線通信部と、
前記第１の有線通信部が有線ネットワークを介して前記第２の通信制御装置に接続されている場合に、前記第２の通信制御装置との間で、無線ネットワークを介した通信を確立し、前記第１のノードから前記第２のノードに送信されるフレームを、前記有線ネットワークと前記無線ネットワークの両方を介して前記第２の通信制御装置に送信する第１の通信制御部と、
を有し、
前記第２の通信制御装置は、
有線通信機能を有する第３の有線通信部と、
有線通信機能を有し前記第２のノードと接続される第４の有線通信部と、
無線通信機能を有する第２の無線通信部と、
前記第３の有線通信部が前記有線ネットワークを介して前記第１の通信制御装置に接続されている場合に、前記第１の通信制御装置との間で、前記無線ネットワークを介した通信を確立し、前記第２のノードから前記第１のノードに送信されるフレームを、前記有線ネットワークと前記無線ネットワークの両方を介して前記第１の通信制御装置に送信する第２の通信制御部と、
を有することを特徴とする通信制御システム。

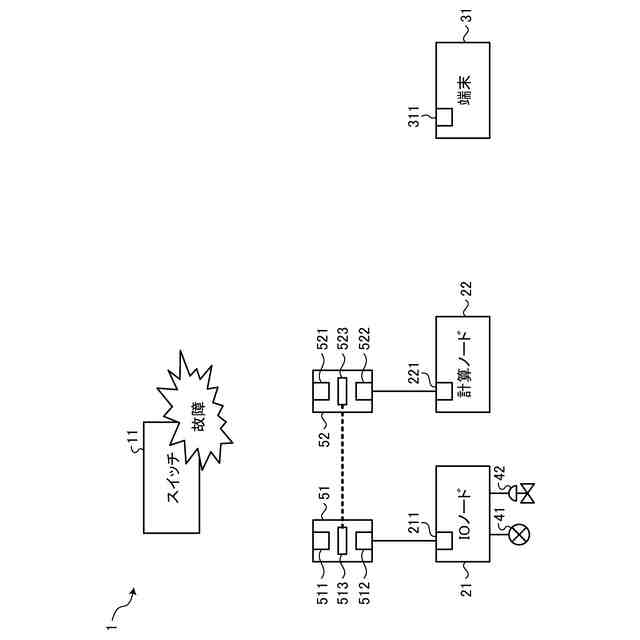

【請求項８】

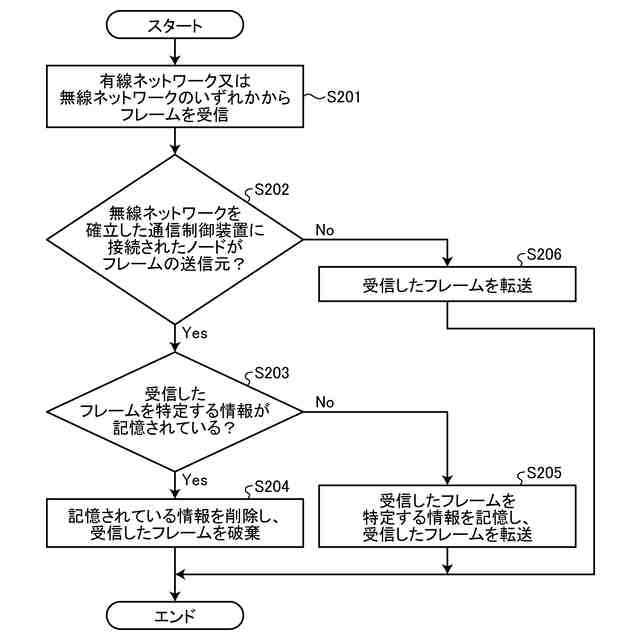

前記第１の通信制御部は、前記有線ネットワーク及び前記無線ネットワークの両方を介して前記第２の通信制御装置から同じフレームを受信した場合、先に受信した方のフレームを前記第１のノードに転送し、後に受信した方のフレームを破棄し、
前記第２の通信制御部は、前記有線ネットワーク及び前記無線ネットワークの両方を介して前記第１の通信制御装置から同じフレームを受信した場合、先に受信した方のフレームを前記第２のノードに転送し、後に受信した方のフレームを破棄する
ことを特徴とする請求項７に記載の通信制御システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信制御装置、通信制御方法、通信制御プログラム、及び通信制御システムに関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
従来、複数のノードを有する通信ネットワークを冗長化するために、各ノードを複数の経路に有線で接続させる方法が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１２９７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術には、通信ネットワークの冗長化を容易に実現できない場合があるという問題がある。
【０００５】
例えば、従来の技術では、接続される経路の数と同数の物理的な通信ポートが各ノードに設けられる必要がある。一方で、ノードの小型化等の理由から、複数の通信ポートを設けることが困難な場合がある。
【０００６】
図８を用いて、従来の通信制御システムを説明する。図８は、従来の通信制御システムを示す図である。
【０００７】
図８に示すように、通信制御システム１ａは、スイッチ１１、ＩＯノード２１ａ、計算ノード２２ａ、端末３１を有する。ＩＯノード２１ａは、フィールド機器４１及びフィールド機器４２と接続される。
【０００８】
ここで、ノードは、情報処理及び通信を行う機器である。ノードは、コンピュータ等と言い換えられてもよい。
【０００９】
ＩＯノード２１ａは、有線通信部２１１及び有線通信部２１２ａを備える。有線通信部２１１はスイッチ１１に接続され、有線通信部２１２ａはスイッチ１２に接続される。計算ノード２２ａは、有線通信部２２１及び有線通信部２２２ａを備える。有線通信部２２１はスイッチ１１に接続され、有線通信部２２２ａはスイッチ１２に接続される。端末３１は、有線通信部３１１を備える。有線通信部３１１は、スイッチ１１に接続される。
【００１０】
このように、通信制御システム１ａは、スター型（又はメッシュ型）のトポロジによりＩＯノード２１ａと計算ノード２２ａの間で冗長化されたネットワーク構成を有する。ただし、前述の通り、ノードに複数の通信ポートを設けることができない場合、図８のようなネットワーク構成を実現することができない。
（【００１１】以降は省略されています）
