特許ウォッチ

公開番号2025069876
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179876
出願日2023-10-18
発明の名称照明光学系及び内視鏡
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20250423BHJP(光学)
要約【課題】小型に構成されながら、配光角が広く、良好な透過効率を有する照明光学系、及びこの照明光学系を備えた内視鏡を提供する。
【解決手段】照明光学系は、内視鏡のライトガイドの先端に配置される照明光学系であって、2枚以下のレンズのみをレンズとして備え、全体として負の屈折力を有し、最もライトガイド側の第1レンズ面は、中心部における凹面と、凹面より径方向外側における光拡散面と、を含む。照明光学系は、予め定められた条件式を満足する。

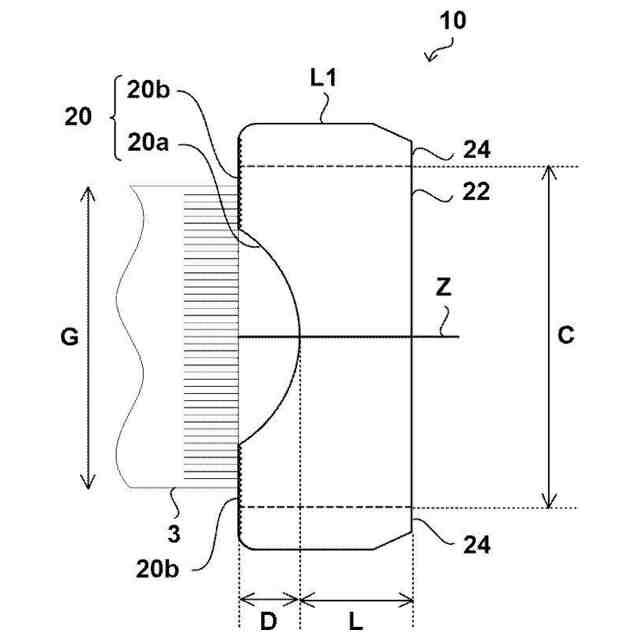

【選択図】図1
特許請求の範囲【請求項１】
内視鏡のライトガイドの先端に配置される照明光学系であって、
２枚以下のレンズのみをレンズとして備え、全体として負の屈折力を有し、
最もライトガイド側の第１レンズ面は、中心部における凹面と、前記凹面より径方向外側における光拡散面と、を含み、
前記凹面の近軸曲率半径の絶対値をＲ、
前記ライトガイドの射出端面から前記第１レンズ面までの光軸上の距離をＤ、
前記ライトガイドの射出端面の直径をＧとした場合、
JPEG
19
164
で表される条件式（１）を満足する照明光学系。
続きを表示（約 1,500 文字）【請求項２】
０．２＜Ｒ／Ｇ＜０．６（３）
JPEG
16
164
で表される条件式（３）及び（４）を満足する請求項１に記載の照明光学系。
【請求項３】
最もライトガイド側のレンズが、コアをクラッドで被覆したコア・クラッド構造を有する場合は、前記コアの光軸に垂直な方向の直径をＣとし、最もライトガイド側のレンズが、前記コア・クラッド構造を有しない場合は、前記第１レンズ面の外径をＣとした場合、
０．８＜Ｃ／Ｇ＜１．５（５）
JPEG
15
164
で表される条件式（５）及び（６）を満足する請求項１に記載の照明光学系。
【請求項４】
前記第１レンズ面から最も被照射体側の面までの光軸上の距離をＬ、
前記照明光学系の焦点距離をｆ、
最もライトガイド側のレンズが、コアをクラッドで被覆したコア・クラッド構造を有する場合は、前記コアのｄ線に対する屈折率をＮｄ１とし、最もライトガイド側のレンズが、前記コア・クラッド構造を有しない場合は、最もライトガイド側のレンズのｄ線に対する屈折率をＮｄ１とした場合、
－１＜Ｌ／（Ｎｄ１×ｆ）＜－０．２２（７）
で表される条件式（７）を満足する請求項１に記載の照明光学系。
【請求項５】
JPEG
15
164
で表される条件式（１－１）を満足する請求項１に記載の照明光学系。
【請求項６】
０．３＜Ｒ／Ｇ＜０．５（３－１）
JPEG
15
164
で表される条件式（３－１）及び（４－１）の少なくとも一方を満足する請求項２に記載の照明光学系。
【請求項７】
１．０＜Ｃ／Ｇ＜１．４（５－１）
JPEG
16
164
で表される条件式（５－１）及び（６－１）の少なくとも一方を満足する請求項３に記載の照明光学系。
【請求項８】
－０．５＜Ｌ／（Ｎｄ１×ｆ）＜－０．２１（７－１）
で表される条件式（７－１）を満足する請求項４に記載の照明光学系。
【請求項９】
内視鏡のライトガイドの先端に配置される照明光学系であって、
２枚以下のレンズのみをレンズとして備え、全体として負の屈折力を有し、
最もライトガイド側の第１レンズ面は、中心部における凹面と、前記凹面より径方向外側における光拡散面と、を含み、
前記凹面の近軸曲率半径の絶対値をＲ、
前記ライトガイドの射出端面から前記第１レンズ面までの光軸上の距離をＤ、
前記ライトガイドの射出端面の直径をＧ、
前記照明光学系の焦点距離をｆとした場合、
JPEG
17
164
で表される条件式（２）を満足する照明光学系。
【請求項１０】
０．２＜Ｒ／Ｇ＜０．６（３）
JPEG
16
164
で表される条件式（３）及び（４）を満足する請求項９に記載の照明光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、照明光学系及び内視鏡に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、内視鏡の挿入部の先端部に配置され、被検体を照明するための照明光学系として、例えば下記特許文献１～３に記載の照明光学系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開昭５７－０９７５０８号公報
特許第３０６０２４５号公報
特開平５－１４２４８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、小型に構成されながら、配光角が広く、良好な透過効率を有する照明光学系が求められている。
【０００５】
本開示は、小型に構成されながら、配光角が広く、良好な透過効率を有する照明光学系、及びこの照明光学系を備えた内視鏡を提供する。
【課題を解決するための手段】
【０００６】
本開示の第１の照明光学系は、内視鏡のライトガイドの先端に配置される照明光学系であって、２枚以下のレンズのみをレンズとして備え、全体として負の屈折力を有し、最もライトガイド側の第１レンズ面は、中心部における凹面と、凹面より径方向外側における光拡散面と、を含み、凹面の近軸曲率半径の絶対値をＲ、ライトガイドの射出端面から第１レンズ面までの光軸上の距離をＤ、ライトガイドの射出端面の直径をＧとした場合、
JPEG
19
164
で表される条件式（１）を満足する。
【０００７】
本開示の第２の照明光学系は、内視鏡のライトガイドの先端に配置される照明光学系であって、２枚以下のレンズのみをレンズとして備え、全体として負の屈折力を有し、最もライトガイド側の第１レンズ面は、中心部における凹面と、凹面より径方向外側における光拡散面と、を含み、凹面の近軸曲率半径の絶対値をＲ、ライトガイドの射出端面から第１レンズ面までの光軸上の距離をＤ、ライトガイドの射出端面の直径をＧ、照明光学系の焦点距離をｆとした場合、
JPEG
17
164
で表される条件式（２）を満足する。
以下では本開示の第１の照明光学系及び第２の照明光学系をまとめて本開示の照明光学系という。
【０００８】
本開示の照明光学系は、
０．２＜Ｒ／Ｇ＜０．６（３）
JPEG
16
164
で表される条件式（３）及び（４）を満足することが好ましい。
【０００９】
本開示の照明光学系は、最もライトガイド側のレンズが、コアをクラッドで被覆したコア・クラッド構造を有する場合は、コアの光軸に垂直な方向の直径をＣとし、最もライトガイド側のレンズが、コア・クラッド構造を有しない場合は、第１レンズ面の外径をＣとした場合、
０．８＜Ｃ／Ｇ＜１．５（５）
JPEG
15
164
で表される条件式（５）及び（６）を満足することが好ましい。
【００１０】
本開示の照明光学系は、第１レンズ面から最も被照射体側の面までの光軸上の距離をＬ、照明光学系の焦点距離をｆ、最もライトガイド側のレンズが、コアをクラッドで被覆したコア・クラッド構造を有する場合は、コアのｄ線に対する屈折率をＮｄ１とし、最もライトガイド側のレンズが、コア・クラッド構造を有しない場合は、最もライトガイド側のレンズのｄ線に対する屈折率をＮｄ１とした場合、
－１＜Ｌ／（Ｎｄ１×ｆ）＜－０．２２（７）
で表される条件式（７）を満足することが好ましい。
（【００１１】以降は省略されています）
