公開番号2025070721
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181230
出願日2023-10-20
発明の名称情報処理システムおよびプログラム
出願人住友重機械工業株式会社
代理人個人,個人
主分類B29C 45/76 20060101AFI20250424BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】射出成形機から取得した情報を表す波形図と共に、成形条件等に関する推論情報を表示し、ユーザによる射出成形機の設定を支援する。
【解決手段】処理部は、射出成形におけるショットに関する情報およびこのショットで得られた情報に基づいて推論された射出成形に関する情報の推論データを取得する。表示制御部は、ショットで得られた実績値の時間的変化を波形で表す波形図を含み、推論データに基づく参照情報を波形図に付加した表示画面を表示装置に表示させる。
【選択図】図7
特許請求の範囲【請求項１】
射出成形におけるショットに関する情報および当該ショットで得られた情報に基づいて推論された射出成形に関する情報の推論結果を取得する取得部と、
前記ショットで得られた実績値の時間的変化を波形で表す波形図を含み、前記推論結果に基づく参照情報を当該波形図に付加した表示画面を表示装置に表示させる表示制御部と、
を備えることを特徴とする、情報処理システム。
続きを表示（約 1,100 文字）【請求項２】
前記参照情報は、前記波形図の対象である対象項目に関して推論された値であり、当該参照情報を示す図形が前記表示画面に当該波形図と共に表示されることを特徴とする、請求項１に記載の情報処理システム。
【請求項３】
前記表示制御部は、前記ショットにおける特定の時点における前記対象項目の実績値と当該特定の時点における当該対象項目の前記推論された値との差分を示す表示を行うことを特徴とする、請求項２に記載の情報処理システム。
【請求項４】
前記表示制御部は、前記ショットにおける前記対象項目の設定値を表示することを特徴とする、請求項２に記載の情報処理システム。
【請求項５】
前記表示制御部は、前記ショットにおける前記対象項目の設定値と特定の時点における当該対象項目の前記推論された値との差分を示す表示を行うことを特徴とする、請求項２乃至請求項４の何れかに記載の情報処理システム。
【請求項６】
前記参照情報は、前記ショットの動作中において特定の事象が生じる時点を示す表示であることを特徴とする、請求項１に記載の情報処理システム。
【請求項７】
前記表示制御部は、前記特定の事象が生じる時点と前記ショットにおける当該特定の事象が生じる時点とは異なる特定の時点との関係を表す表示を行うことを特徴とする、請求項６に記載の情報処理システム。
【請求項８】
前記参照情報は、時系列データであり、前記実績値の波形図と共に波形図として表示されることを特徴とする、請求項１に記載の情報処理システム。
【請求項９】
射出成形におけるショットに関する情報を取得する取得部と、
前記ショットで得られた情報に基づいて推論された射出成形に関する情報の推論を実行する推論実行部と、
前記ショットで得られた実績値の時間的変化を波形で表す波形図を含み、前記推論実行部による推論の結果に基づく参照情報を当該波形図に付加した表示画面を表示装置に表示させる表示制御部と、
を備えることを特徴とする、情報処理システム。
【請求項１０】
取得した前記ショットに関する情報に基づいて、前記推論に用いられる推論モデルごとに設定された推論を実行するための条件を満足するか否かを判定する判定部をさらに備え、
前記推論実行部は、前記判定部により前記条件を満足すると判定された場合に、推論を実行することを特徴とする、請求項９に記載の情報処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理システムおよびプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
射出成形機には様々なセンサが設けられており、成形品の製造（ショット）時等における射出成形機の動作に伴って得られる種々の情報を取得している。そして従来、射出成形機の動作に応じて得られた動作に基づく情報を表す波形図を表示装置に表示することが行われている。
【０００３】
特許文献１には、射出成形機の制御装置であって、射出成形機の工程で検出された実績値を示した項目の各々の変化を波形で表した波形情報を表示装置に出力する出力部と、波形情報に対する範囲を指定する操作を受け付ける受付部と、を有し、出力部は、指定された範囲に含まれる項目毎の特徴を示した情報を表示装置および記憶装置のうちいずれか一つ以上に出力する制御装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－３２９４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
射出成形機により成形品を製造する場合、成形品の品質に応じて成形条件等の設定を調整することが行われる。ここで、射出成形機から取得した情報を波形図として表示する際、成形条件等に関して推論により求められる修正量や設定値等の情報（以下、「推論情報」と呼ぶ）を提示することで、ユーザによる成形条件等の設定作業を支援することができる。
【０００６】
本発明は、射出成形機から取得した情報を表す波形図と共に、成形条件等に関する推論情報を表示し、ユーザによる射出成形機の設定を支援することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、射出成形におけるショットに関する情報および当該ショットで得られた情報に基づいて推論された射出成形に関する情報の推論データを取得する取得部と、前記ショットで得られた実績値の時間的変化を波形で表す波形図を含み、前記推論データに基づく参照情報を当該波形図に付加した表示画面を表示装置に表示させる表示制御部と、を備えることを特徴とする、情報処理システムである。
【発明の効果】
【０００８】
本発明の一態様によれば、射出成形機から取得した情報を提示する波形図を表示すると共に、成形条件に関する推論情報を表示し、ユーザによる射出成形機の設定を支援することができる。
【図面の簡単な説明】
【０００９】
本実施形態が適用される射出成形機の構成を示す図である。
制御装置の構成を示す図である。

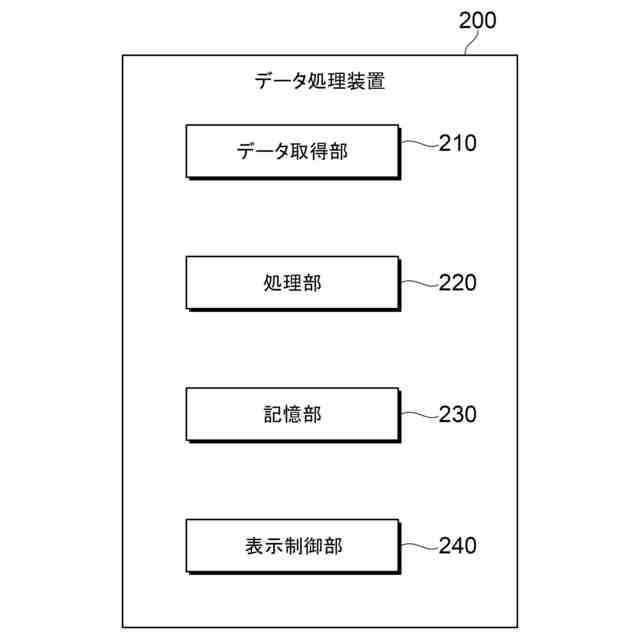

データ処理装置の構成を示す図である。

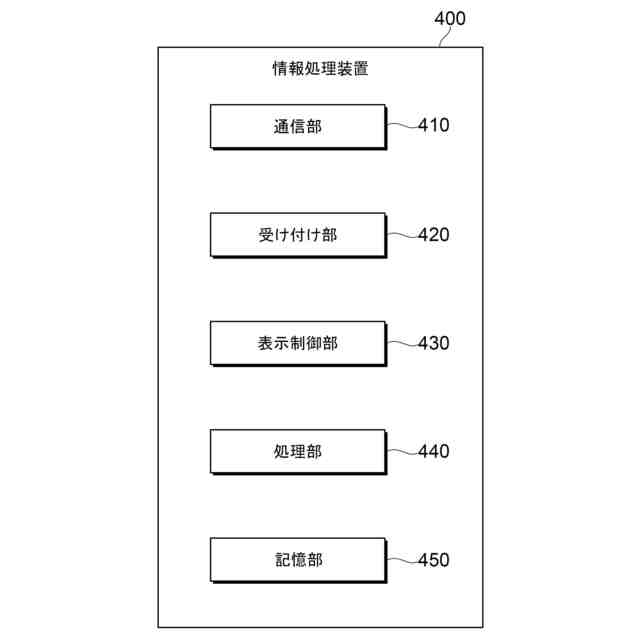

情報処理装置の構成を示す図である。

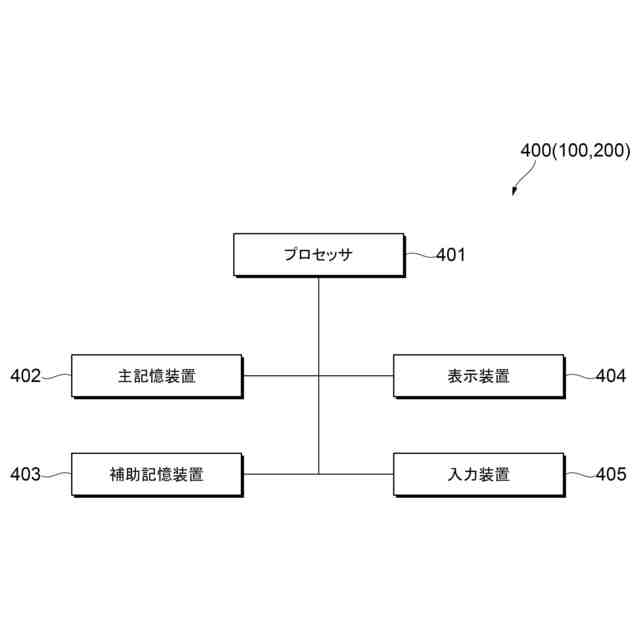

情報処理装置を実現するコンピュータのハードウェア構成例を示す図である。

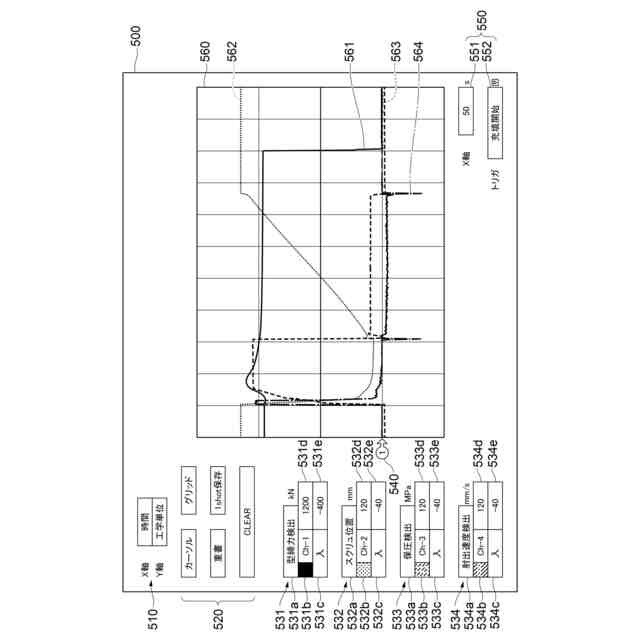

情報処理装置により表示装置に表示される表示画面の例を示す図である。

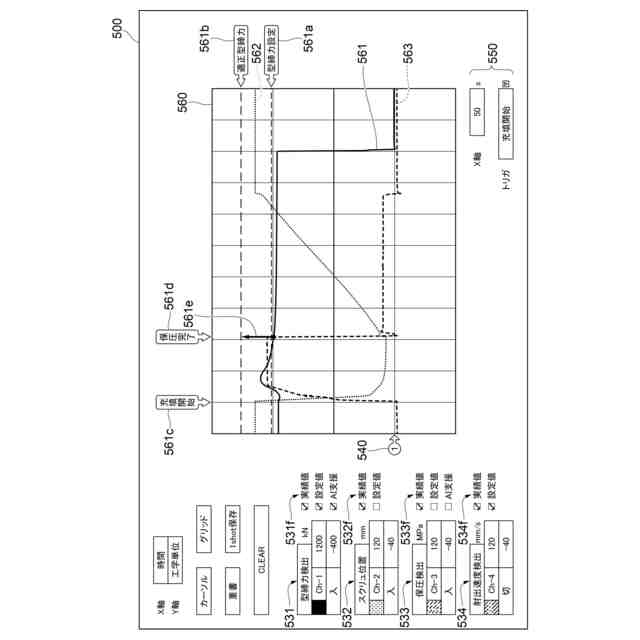

参照情報を付加した表示画面の例を示す図である。

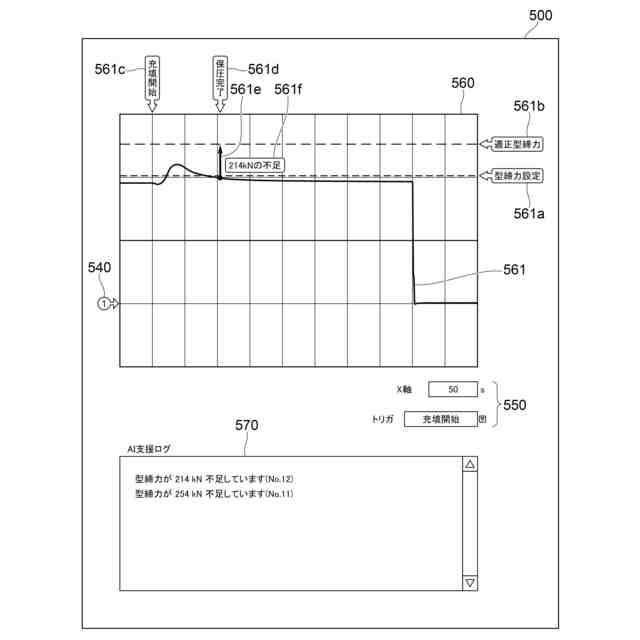

参照情報を付加した表示画面の他の例を示す図である。

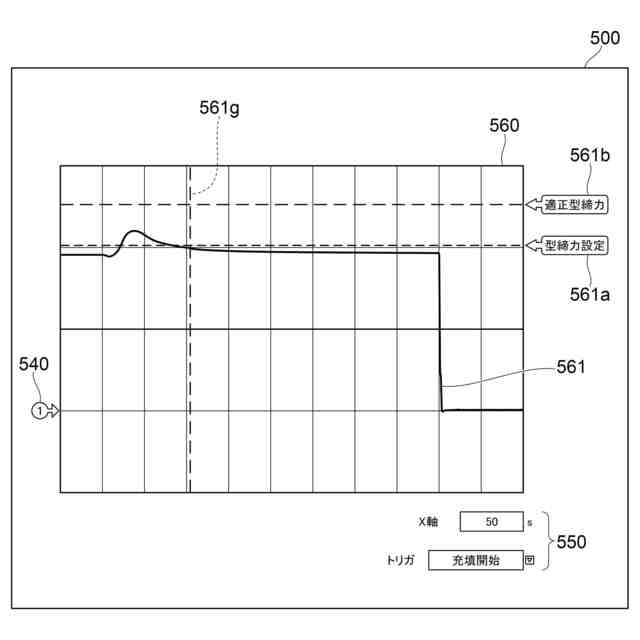

参照情報を付加した表示画面の他の例を示す図である。
参照情報を付加した表示画面の他の例を示す図である。
参照情報を付加した表示画面の他の例を示す図である。
参照情報を付加した表示画面の他の例を示す図である。
参照情報を付加した表示画面の他の例を示す図である。
参照情報を付加した表示画面の他の例を示す図である。
モデルごとの推論の実行条件の例を示す図である。
図１５に示した条件に基づいて推論を実行する際の処理部の動作を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本発明の実施形態について詳細に説明する。
＜装置構成＞

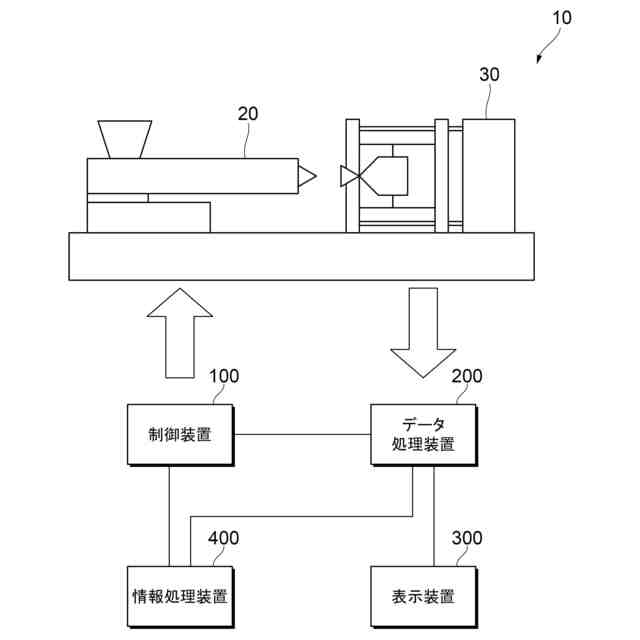

図１は、本実施形態が適用される射出成形機の構成を示す図である。射出成形機１０は、射出装置２０と、型締装置３０と、制御装置１００と、データ処理装置２００と、表示装置３００とを備える。また、制御装置１００およびデータ処理装置２００には、情報処理装置４００が接続されている。
（【００１１】以降は省略されています）
