特許ウォッチ

公開番号2024146746
公報種別公開特許公報(A)
公開日2024-10-15
出願番号2024009906
出願日2024-01-26
発明の名称再生アクリル樹脂の製造方法
出願人株式会社カネカ
代理人
主分類B29B 17/02 20060101AFI20241004BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】アルカリ水溶液の温度を低くしても、易接着層の除去率を高くすることが可能な再生アクリル樹脂の製造方法を提供する。
【解決手段】再生アクリル樹脂の製造方法は、易接着層が付着しているアクリル樹脂基材から易接着層を除去して再生アクリル樹脂を製造する方法である。再生アクリル樹脂の製造方法は、易接着層が付着しているアクリル樹脂基材をアルカリ水溶液中に浸漬してアルカリ処理する工程を含む。またアルカリ処理する工程の後、アルコール又は高温水により後処理する工程を含む。
【選択図】なし
特許請求の範囲【請求項１】
易接着層が付着しているアクリル樹脂基材から前記易接着層を除去して再生アクリル樹脂を製造する方法であって、
前記易接着層が付着しているアクリル樹脂基材をアルカリ水溶液中に浸漬してアルカリ処理する工程を含み、
前記アルカリ処理する工程の後、前記アクリル樹脂基材をアルコール又はアルコール水溶液中に浸漬して後処理を行う工程を有する、再生アクリル樹脂の製造方法。
続きを表示（約 820 文字）【請求項２】
易接着層が付着しているアクリル樹脂基材から前記易接着層を除去して再生アクリル樹脂を製造する方法であって、
前記易接着層が付着しているアクリル樹脂基材をアルカリ水溶液中に浸漬してアルカリ処理する工程を含み、
前記アルカリ処理する工程の後、前記アクリル樹脂基材を高温水に浸漬して後処理を行う工程を有する、再生アクリル樹脂の製造方法。
【請求項３】
前記アルコール又はアルコール水溶液がエタノールを含む、請求項１に記載の再生アクリル樹脂の製造方法。
【請求項４】
前記高温水に浸漬して後処理を行う工程が、７０℃～１００℃で、撹拌しながら実施される、請求項２に記載の再生アクリル樹脂の製造方法。
【請求項５】
前記アルカリ水溶液の温度が１５℃以上６０℃以下である、請求項１または２に記載の再生アクリル樹脂の製造方法。
【請求項６】
前記アクリル樹脂は、グルタルイミド環、ラクトン環、無水マレイン酸環、マレイミド環および無水グルタル酸環からなる群より選択される１種以上の複素環を主鎖に含む構成単位を有する、請求項１または２に記載の再生アクリル樹脂の製造方法。
【請求項７】

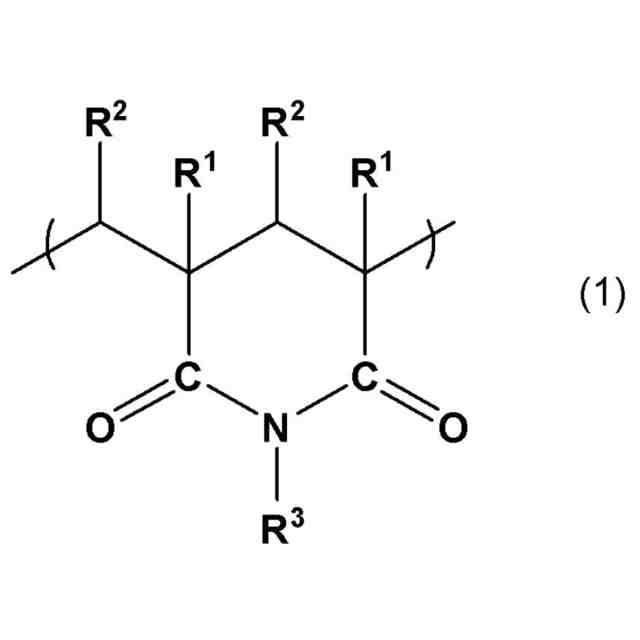

前記アクリル樹脂は、式（１）
JPEG
42
133
（式（１）中、Ｒ１およびＲ２は、それぞれ独立に、水素原子または炭素数１以上８以下のアルキル基であり、Ｒ３は、炭素数１以上１８以下のアルキル基、炭素数３以上１２以下のシクロアルキル基または炭素数６以上１０以下のアリール基である。）
で表される構成単位を有する、請求項５に記載の再生アクリル樹脂の製造方法。
【請求項８】
前記易接着層は、ウレタン樹脂を含む、請求項１または２に記載の再生アクリル樹脂の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、再生アクリル樹脂の製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
液晶表示装置には、通常、液晶セルの両側に、２枚の偏光子が配置されているが、偏光子には、その表面を保護するために、偏光子保護フィルムが備えられている。偏光子保護フィルムとしては、アクリルフィルムが用いられることがあり、フィルムと偏光子との密着性を向上させるために、アクリルフィルムの片面に易接着層が形成される場合がある。当該フィルムにおいては、易接着層に接着剤を塗布することにより、偏光子保護フィルムが偏光子に接着される（特許文献１、２参照）。
【０００３】
近年は、材料の有効活用の観点から、フィルムの端材を原料の一部として用いて樹脂を再生する取り組みが行われているところ、易接着層を備える偏光子保護フィルムにおいて、端材を原料の一部として光学フィルム用の樹脂を製造する際は、易接着層が異物として残留することに伴い生じるフィルム欠陥を防止するため、易接着層を除去する必要がある。
【０００４】
ここで、樹脂からなる基材上に積層された、基材とは異なる樹脂からなる層（異質の層）の除去方法としては、例えば、特許文献３に、合成樹脂又はセルロース有機酸エステルよりなる基材から、基材上に設けられた異質の層を、１０５℃以上のアルカリ水溶液中で除去した後、基材からアルカリ水溶液を除去する方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１８／１６８９６０号
特開２０１０－０５５０６２号公報
特開２００１－３１０９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
易接着層を備えるアクリル樹脂製偏光子保護フィルムの再生においても、特許文献３に記載の方法を適用することが可能である。しかしながら、アルカリ水溶液の温度が低いと、易接着層の除去率が低くなり、そのような再生樹脂製フィルムを光学フィルムとして用いた場合は、欠陥の発生につながることとなる。
【０００７】
本発明は、アルカリ水溶液の温度を低くしても、易接着層の除去率を高くすることが可能な再生アクリル樹脂の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は以下に関する。
【０００９】
［１］易接着層が付着しているアクリル樹脂基材から前記易接着層を除去して再生アクリル樹脂を製造する方法であって、前記易接着層が付着しているアクリル樹脂基材をアルカリ水溶液中に浸漬してアルカリ処理する工程を含み、
前記アルカリ処理する工程の後、前記アクリル樹脂基材をアルコール又はアルコール水溶液中に浸漬して後処理を行う工程を有する、再生アクリル樹脂の製造方法。
【００１０】
［２］易接着層が付着しているアクリル樹脂基材から前記易接着層を除去して再生アクリル樹脂を製造する方法であって、前記易接着層が付着しているアクリル樹脂基材をアルカリ水溶液中に浸漬してアルカリ処理する工程を含み、
前記アルカリ処理する工程の後、前記アクリル樹脂基材を高温水に浸漬して後処理を行う工程を有する、再生アクリル樹脂の製造方法。
［３］前記アルコール又はアルコール水溶液がエタノールを含む、［１］に記載の再生アクリル樹脂の製造方法。
［４］前記高温水に浸漬して後処理を行う工程が、７０℃～１００℃で、撹拌しながら実施される、［２］に記載の再生アクリル樹脂の製造方法。
［５］前記アルカリ水溶液の温度が１５℃以上６０℃以下である、［１］～［４］のいずれかに記載の再生アクリル樹脂の製造方法。
［６］前記アクリル樹脂は、グルタルイミド環、ラクトン環、無水マレイン酸環、マレイミド環および無水グルタル酸環からなる群より選択される１種以上の複素環を主鎖に含む構成単位を有する、［１］～［５］のいずれかに記載の再生アクリル樹脂の製造方法。

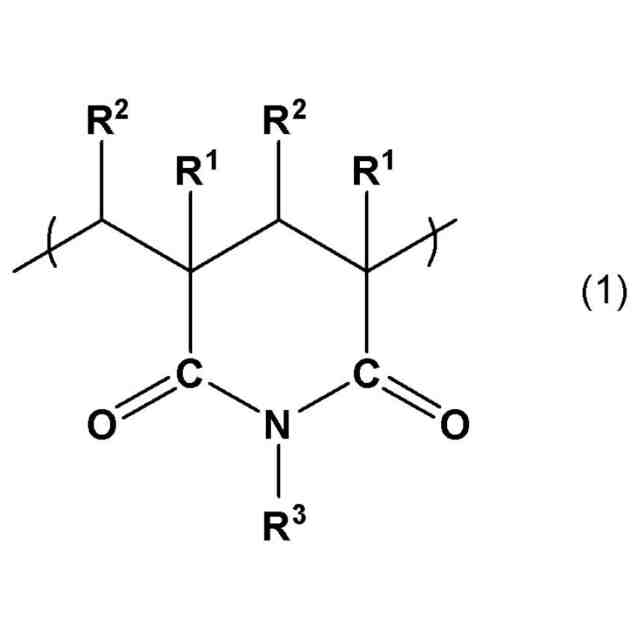

［７］前記アクリル樹脂は、式（１）
JPEG
41
134
（式（１）中、Ｒ１およびＲ２は、それぞれ独立に、水素原子または炭素数１以上８以下のアルキル基であり、Ｒ３は、炭素数１以上１８以下のアルキル基、炭素数３以上１２以下のシクロアルキル基または炭素数６以上１０以下のアリール基である。）
で表される構成単位を有する、［６］に記載の再生アクリル樹脂の製造方法。
［８］前記易接着層は、ウレタン樹脂を含む、［１］～［７］のいずれかに記載の再生アクリル樹脂の製造方法。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
