公開番号2025070896
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181503
出願日2023-10-20
発明の名称発泡製品の製造装置及び発泡製品の製造方法
出願人株式会社イノアックコーポレーション
代理人個人,個人
主分類B29C 44/00 20060101AFI20250424BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】従来の技術では、型開きにより解放された発泡製品の位置が側方に大きくずれるという問題があった。
【解決手段】発明の一態様は、上下に型開き可能な金型のキャビティ内の発泡樹脂材料が、前記型開きによって、前記キャビティから側方に張り出す大きさに発泡した発泡製品が製造される発泡製品の製造装置であって、前記金型の上型と下型の一方の側部に回動可能に連結されて前記金型の開閉に従動して回動し、型閉じ状態の前記金型の側面に沿って延びる待機姿勢と、型開き状態の前記上型と前記下型との間の空間の側方で上下方向または上下方向に対して傾斜して延びる垂下姿勢とに変化する回動アームを備える発泡製品の製造装置である。
【選択図】図8
特許請求の範囲【請求項１】
上下に型開き可能な金型のキャビティ内の発泡樹脂材料が、前記型開きによって、前記キャビティから側方に張り出す大きさに発泡した発泡製品が製造される発泡製品の製造装置であって、
前記金型の上型と下型の一方の側部に回動可能に連結されて前記金型の開閉に従動して回動し、型閉じ状態の前記金型の側面に沿って延びる待機姿勢と、型開き状態の前記上型と前記下型との間の空間の側方で上下方向または上下方向に対して傾斜して延びる垂下姿勢とに変化する回動アームを備える発泡製品の製造装置。
続きを表示（約 510 文字）【請求項２】
前記回動アームは、一端側を前記上型に回動可能に連結されて、自重により前記待機姿勢から前記垂下姿勢に回動し、
前記下型又は前記下型の支持部には、型閉じ時に前記回動アームを前記垂下姿勢から前記待機姿勢に変位させるアーム当接部が備えられている請求項１に記載の発泡製品の製造装置。
【請求項３】
前記回動アームには、前記キャビティ側に延出する脱型用突部が備えられている請求項２に記載の発泡製品の製造装置。
【請求項４】
前記回動アームには、前記アーム当接部と当接して回転可能なローラが設けられている請求項２に記載の発泡製品の製造装置。
【請求項５】
前記回動アームの回動軸方向で前記回動アームと前記上型との距離を調整するアーム配置調整機構を備える請求項１に記載の発泡製品の製造装置。
【請求項６】
前記回動アームは、前記上型における両側面に取り付けられている請求項１に記載の発泡製品の製造装置。
【請求項７】
請求項１から６の何れか１の請求項に記載の製造装置を用いて前記発泡製品を製造する発泡製品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発泡製品の製造装置及び製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
上下に型開き可能な金型のキャビティ内の発泡樹脂材料を、型開き時のキャビティ内の圧力解放によって発泡させ、キャビティから側方に張り出す大きさに膨張させて発泡製品を製造する方法が知られている。（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平７－３２９０７９（段落［００２７］、図２、図４等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、型開きにより解放された発泡製品の位置が側方に大きくずれるという問題があった。
【課題を解決するための手段】
【０００５】
発明の一態様は、上下に型開き可能な金型のキャビティ内の発泡樹脂材料が、前記型開きによって、前記キャビティから側方に張り出す大きさに発泡した発泡製品が製造される発泡製品の製造装置であって、前記金型の上型と下型の一方の側部に回動可能に連結されて前記金型の開閉に従動して回動し、型閉じ状態の前記金型の側面に沿って延びる待機姿勢と、型開き状態の前記上型と前記下型との間の空間の側方で上下方向または上下方向に対して傾斜して延びる垂下姿勢とに変化する回動アームを備える発泡製品の製造装置である。
【図面の簡単な説明】
【０００６】

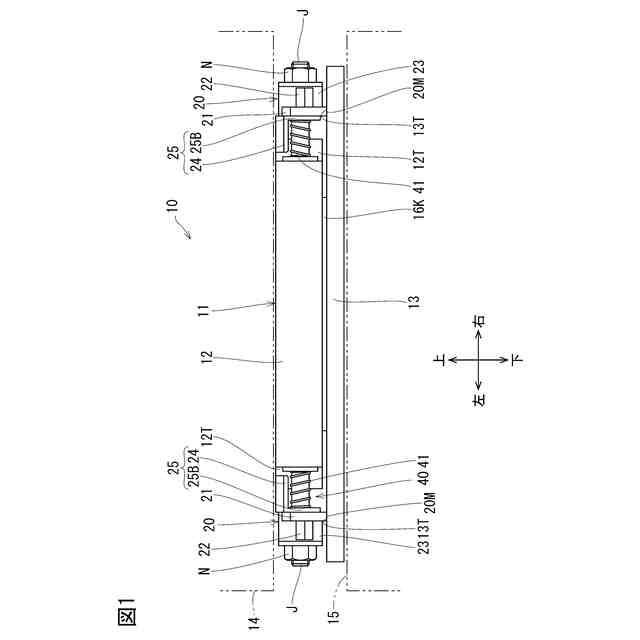

図１は、第１実施形態に係る製造装置の正面図

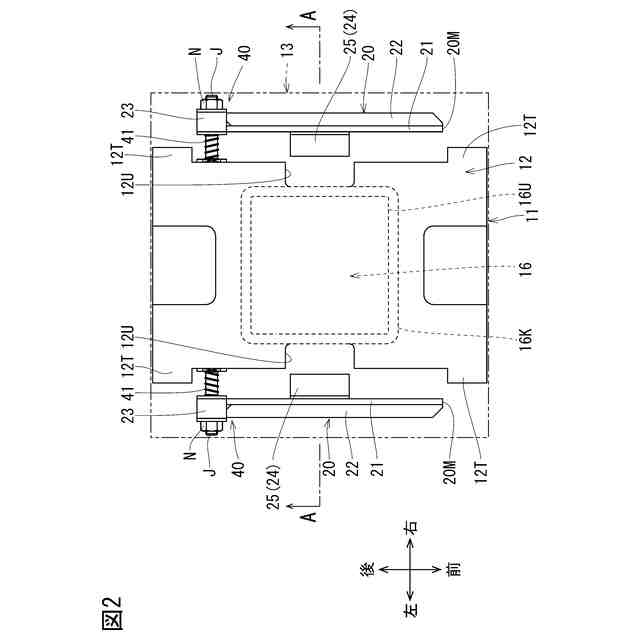

図２は、製造装置の平面図

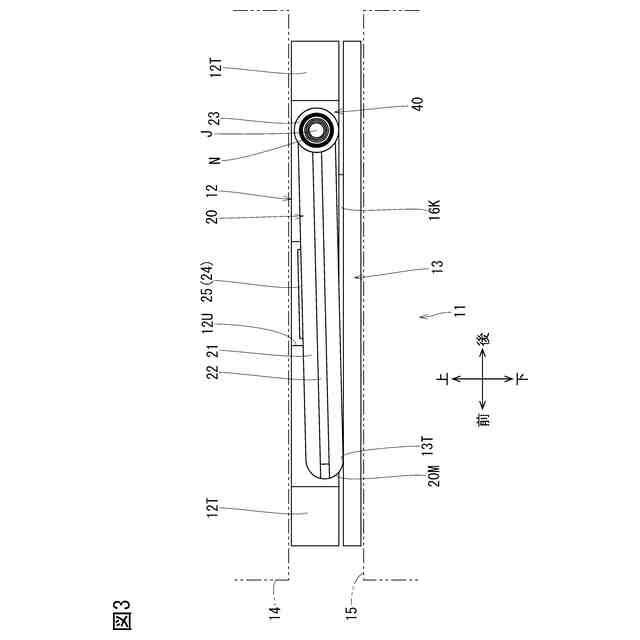

図３は、製造装置の側面図

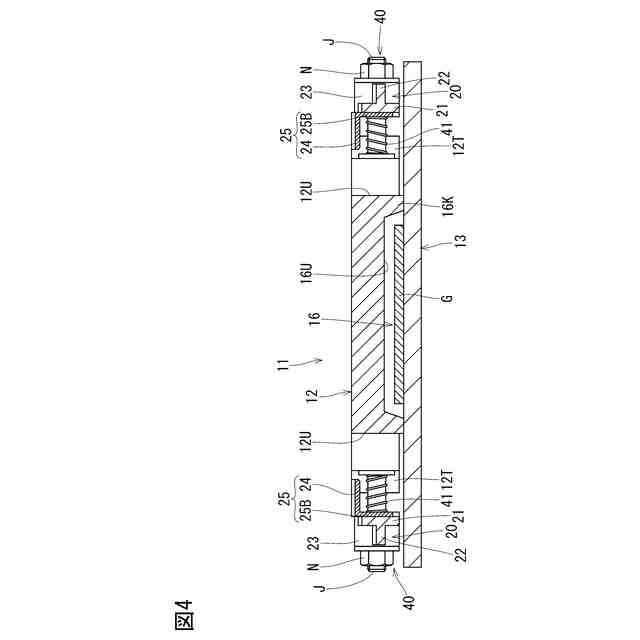

図４は、製造装置の図２におけるＡ－Ａ線断面図
図５は、回動アームの斜視図
図６Ａは、回動アームの正断面図、図６Ｂは、回動アームの基端部付近の平面図、図６Ｂは、幅狭調整された回動アームの基端部付近の平面図

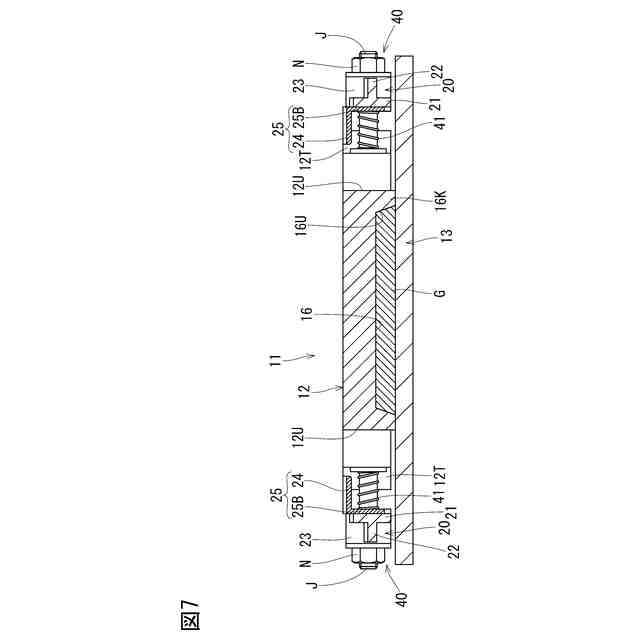

図７は、発泡し始めてキャビティ内に満たされた発泡樹脂材料の正断面図

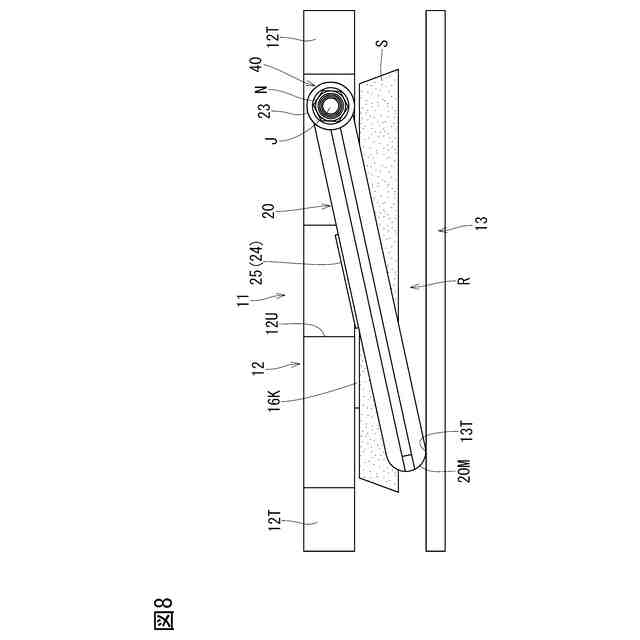

図８は、型閉じ状態から型開きし始めた金型の側面図

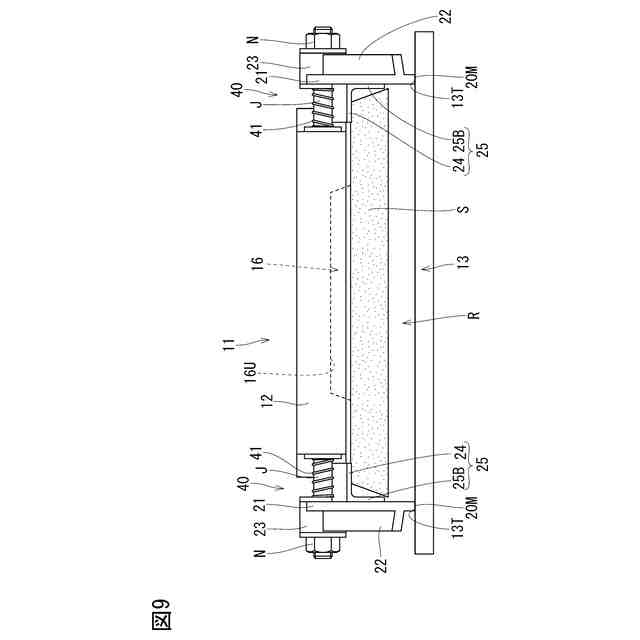

図９は、型閉じ状態から型開きし始めた金型の正面図
図１０は、型閉じ状態から型開きし始めた金型の平面図
図１１は、型閉じ状態から型開きし始めた金型の側断面図
図１２は、型開き状態になった金型の側面図
図１３は、型開き状態になった金型の正面図
図１４は、型開き状態になった金型の平面図
図１５は、他の実施形態に係る金型の側面図
【発明を実施するための形態】
【０００７】
［第１実施形態］
図１には、本実施形態の製造装置１０が示されている。本実施形態の製造装置１０は、発泡製品Ｓ（図１３参照）の製造に用いられる。製造装置１０は、上下に型開き可能な金型１１を備えている。具体的には、金型１１は、上下方向で互いに接近と離隔をする上型１２と下型１３とを備え、上型１２と下型１３が合わさった型閉じ状態（図１及び図３参照）と、上型１２と下型１３が離れた型開き状態（図１２及び図１３参照）とに、変化可能になっている。本実施形態の例では、上型１２と下型１３は、板状になっている（図１及び図２参照）。
【０００８】
なお、例えば、製造装置１０には、上型１２を支持する上型支持部１４と、下型１３を支持する下型支持部１５が備えられている（図１参照）。上型支持部１４は、例えば、上型１２を熱するための熱板を下面に備え、その下面に上型１２が宛がわれて固定される。下型支持部１５は、例えば、下型１３を熱するための熱板を上面に備え、その上面に下型１３が宛がわれて固定される。そして、上型支持部１４と下型支持部１５が互いに接近と離隔をするように移動することで、上型１２と下型１３が移動する。
【０００９】
図４に示すように、金型１１には、型閉じ時の上型１２と下型１３の間に、発泡樹脂材料Ｇを配置するキャビティ１６が形成されている。キャビティ１６は、上型１２と下型１３との互いの対向面のうち少なくとも一方に凹部が設けられることで形成されている。本実施形態の例では、上型１２の上記対向面（下面）に、凹部１６Ｕが形成されていて、下型１３の上記対向面（上面）は、平坦になっている。なお、凹部１６Ｕは、奥側（上方）から開口側（下方）に向かって広がる形状になっていて、後述のように発泡製品Ｓ（図９参照）が落下して脱型し易いようになっている。
【００１０】
なお、本実施形態の例では、上型１２の下面には、キャビティ１６の開口縁が下方に突出してなる環状突部１６Ｋが形成されている（図２及び図４参照）。環状突部１６Ｋは、型閉じ時に下型１３の上面に周方向全体が当接する。
（【００１１】以降は省略されています）
