公開番号2025071318
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025028682,2024031980
出願日2025-02-26,2018-07-18
発明の名称カメラボディ
出願人株式会社ニコン
代理人個人,個人,個人
主分類G03B 17/14 20210101AFI20250424BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】適正なデータ通信を行うことができるカメラボディを提供する。
【解決手段】カメラボディは、アクセサリを取付可能であり、前記アクセサリと通信可能なカメラボディであって、前記アクセサリが備える移動可能な移動部材に関する情報を一つ以上の通信仕様で前記アクセサリから受信することが可能で、前記アクセサリからの単方向通信を行う第1の通信部と、前記第1の通信部と独立して、前記アクセサリとの双方向通信を行う第2の通信部と、を備え、前記第2の通信部は、前記第1の通信部の通信仕様を示す第1の値を前記アクセサリから受信し、前記第1の通信部は、前記第1の値が示す通信仕様で、前記移動部材に関する情報を前記アクセサリから受信し、かつ、カメラボディから信号が出力される端子を備えない。
【選択図】図1
特許請求の範囲【請求項１】
アクセサリを取付可能であり、前記アクセサリと通信可能なカメラボディであって、前記アクセサリが備える移動可能な移動部材に関する情報を一つ以上の通信仕様で前記アクセサリから受信することが可能で、前記アクセサリからの単方向通信を行う第１の通信部と、
前記第１の通信部と独立して、前記アクセサリとの双方向通信を行う第２の通信部と、
を備え、
前記第２の通信部は、前記第１の通信部の通信仕様を示す第１の値を前記アクセサリから受信し、
前記第１の通信部は、前記第１の値が示す通信仕様で、前記移動部材に関する情報を前記アクセサリから受信し、かつ、カメラボディから信号が出力される端子を備えないカメラボディ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラボディに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、交換レンズに代表されるアクセサリをカメラボディに装着可能なカメラシステムがある。アクセサリとカメラボディとでは適正なデータ通信が行われる必要がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－８５４２３号公報
【発明の概要】
【０００４】
第１の態様によると、カメラボディは、アクセサリを取付可能であり、前記アクセサリと通信可能なカメラボディであって、前記アクセサリが備える移動可能な移動部材に関する情報を一つ以上の通信仕様で前記アクセサリから受信することが可能で、前記アクセサリからの単方向通信を行う第１の通信部と、前記第１の通信部と独立して、前記アクセサリとの双方向通信を行う第２の通信部と、を備え、前記第２の通信部は、前記第１の通信部の通信仕様を示す第１の値を前記アクセサリから受信し、前記第１の通信部は、前記第１の値が示す通信仕様で、前記移動部材に関する情報を前記アクセサリから受信し、かつ、カメラボディから信号が出力される端子を備えない。
【図面の簡単な説明】
【０００５】

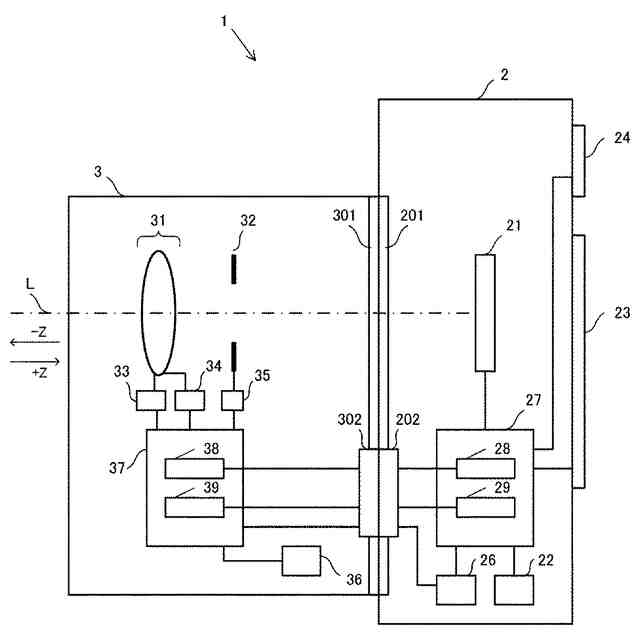

第１の実施の形態に係るカメラの構成例を示す図である。

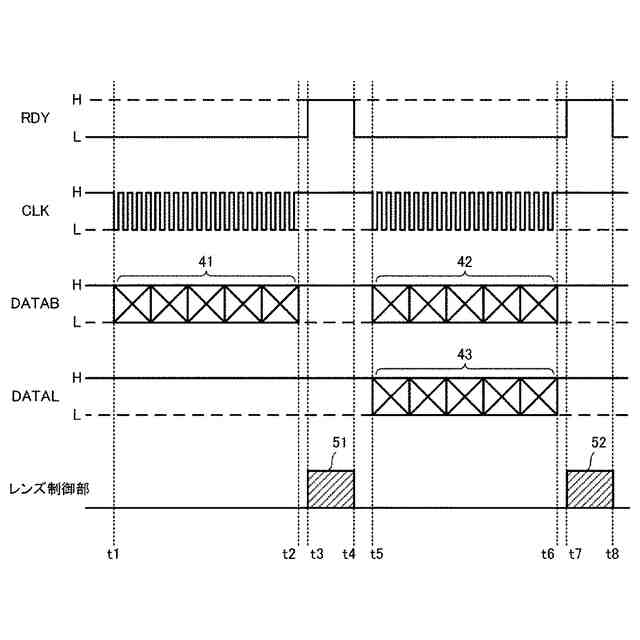

第１の実施の形態に係るカメラにおけるコマンドデータ通信を説明するための図である。

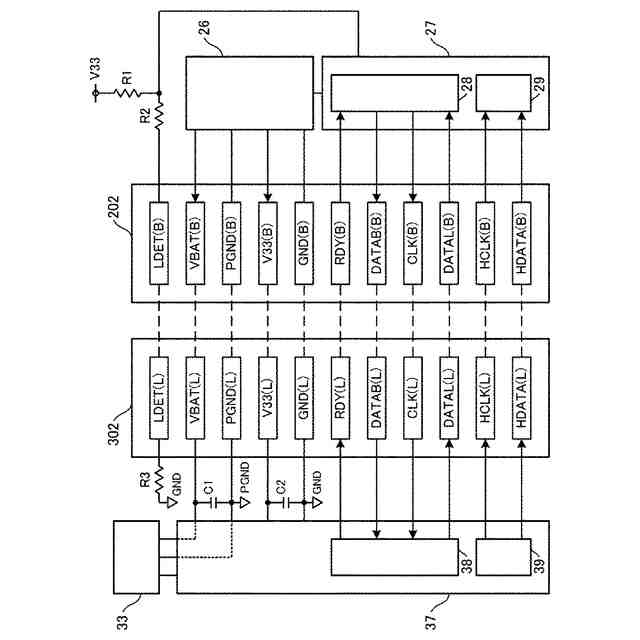

第１の実施の形態に係るレンズ側接続部及びボディ側接続部の電気的接続を模式的に示す図である。

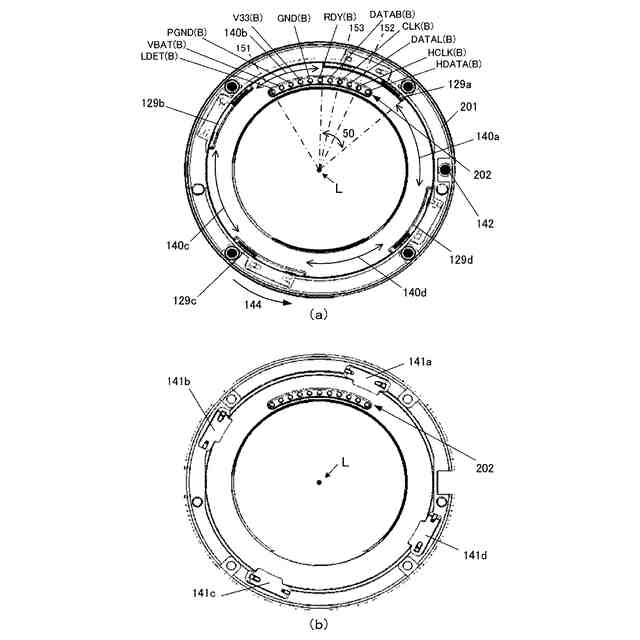

第１の実施の形態に係る交換レンズ側から見たカメラボディのマウントを模式的に示す図である。

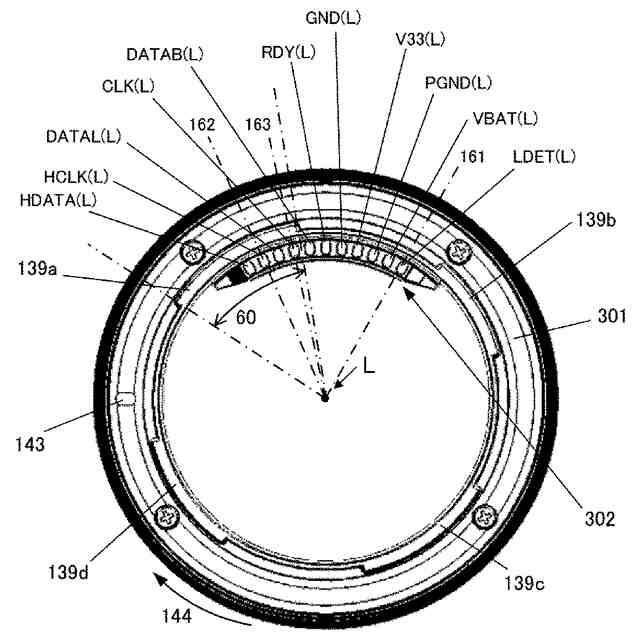

第１の実施の形態に係るカメラボディ側から見た交換レンズのマウントを模式的に示す図である。

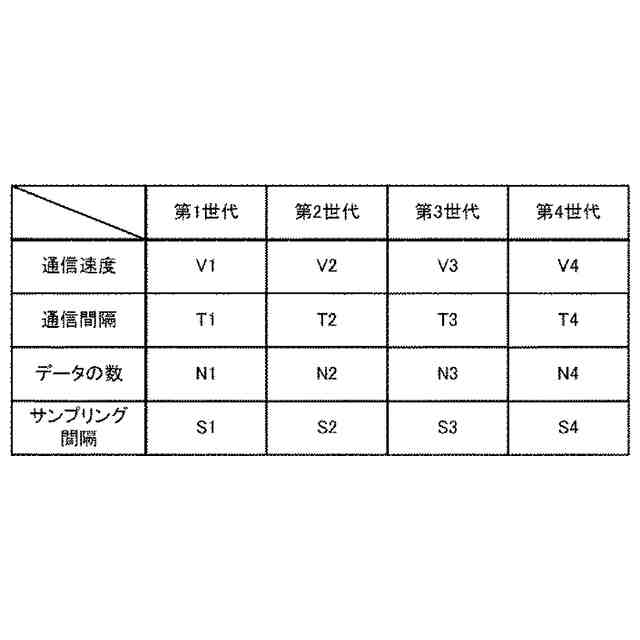

第１の実施の形態に係る世代の例を説明するための図である。

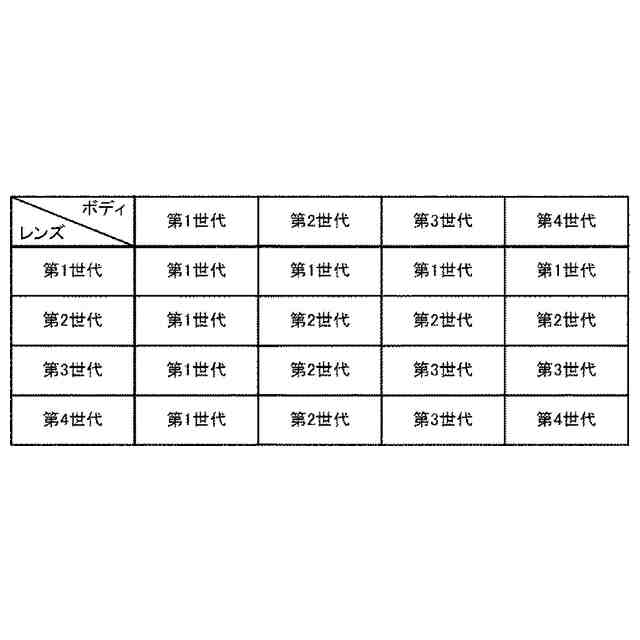

第１の実施の形態に係るカメラにおいて決定される世代の一例を示す図である。
第１の実施の形態に係るカメラにおける処理と通信の一例を示す図である。

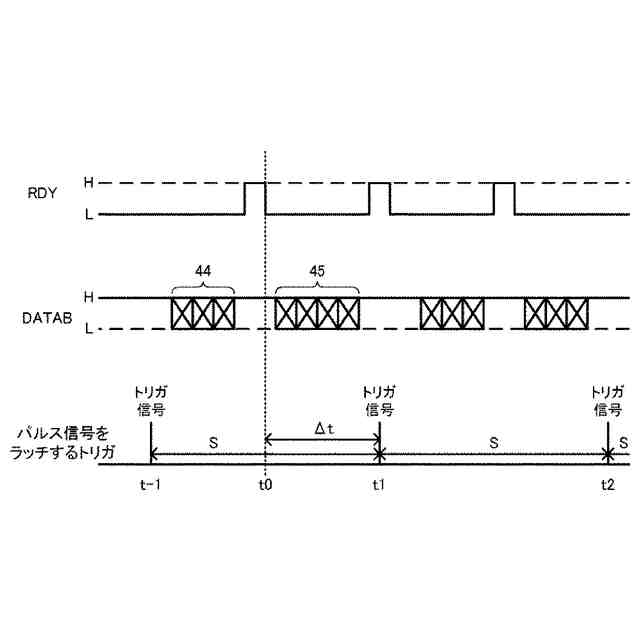

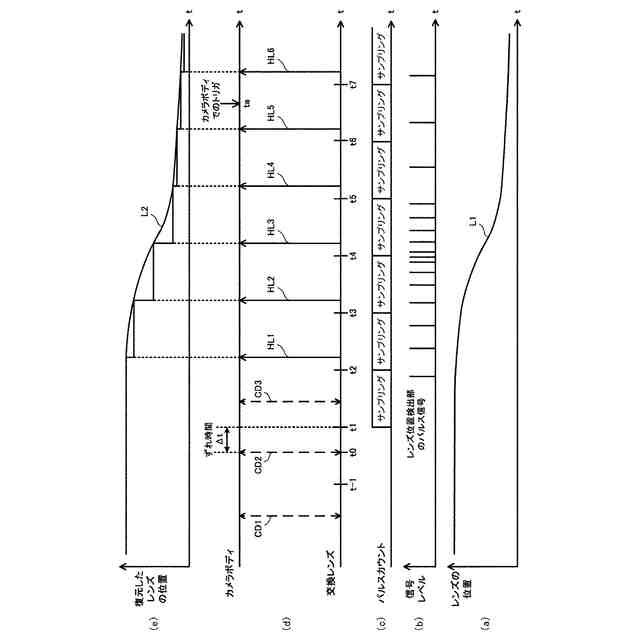

第１の実施の形態に係るカメラにおける時間Δｔの算出方法の一例を説明するための図である。
第１の実施の形態に係るカメラにおける交換レンズとカメラボディとの間で送受信される世代情報と、ホットライン通信で用いられる世代情報を示す図である。
第２の実施の形態に係るカメラにおける交換レンズとカメラボディとの間で送受信される世代情報と、ホットライン通信で用いられる世代情報を示す図である。
第３の実施の形態に係るカメラにおける交換レンズとカメラボディとの間で送受信される世代情報と、ホットライン通信で用いられる世代情報を示す図である。
第４の実施の形態に係るカメラにおける交換レンズとカメラボディとの間で送受信される世代情報と、ホットライン通信で用いられる世代情報を示す図である。
【発明を実施するための形態】
【０００６】
（第１の実施の形態）
図１は、第１の実施の形態に係る撮像装置の一例であるカメラ１の構成例を示す図である。カメラ１は、カメラボディ２と取り付け可能なアクセサリである交換レンズ３とにより構成される。このように、カメラ１は、カメラボディ２と交換レンズ３とから構成されるので、カメラシステムと称することもある。
【０００７】
カメラボディ２には、交換レンズ３が取り付けられるボディ側マウント部２０１が設けられる。交換レンズ３には、カメラボディ２に取り付けられるレンズ側マウント部３０１が設けられる。レンズ側マウント部３０１及びボディ側マウント部２０１には、それぞれレンズ側接続部３０２、ボディ側接続部２０２が設けられる。レンズ側接続部３０２及びボディ側接続部２０２には、それぞれ後述するクロック信号用の端子やデータ信号用の端子、電源供給用の端子等の複数の端子が設けられている。カメラボディ２は、後述する、カメラボディ２及び交換レンズ３がそれぞれ備える各制御部、駆動部等に対して電力を供給するための図示しない電池を備える。交換レンズ３は、レンズ側マウント部３０１によりカメラボディ２のボディ側マウント部２０１に着脱可能に装着される。
【０００８】
カメラボディ２に交換レンズ３が装着されると、ボディ側接続部２０２に設けられた端子とレンズ側接続部３０２に設けられた端子とが電気的に接続される。これにより、カメラボディ２から交換レンズ３への電力供給や、カメラボディ２及び交換レンズ３間の通信が可能となる。
【０００９】
先ず、交換レンズ３の構成について詳しく説明する。交換レンズ３は、撮影光学系３１と、開口絞り３２と、レンズ駆動部３３と、レンズ位置検出部３４と、絞り駆動部３５と、レンズメモリ３６と、レンズ制御部３７とを備える。撮影光学系３１は、図を簡略化するために一枚のレンズで図示されているが、フォーカスレンズ（焦点調節レンズ）を含む複数枚のレンズを含み、カメラボディ２に装着されると撮像素子２１の撮像面上に被写体像を形成する。例えば、撮影光学系３１は、フォーカスレンズ（焦点調節レンズ）以外に焦点距離を可変にするズームレンズや像ブレ（手ブレ）を低減する防振レンズ（ブレ補正レンズ）を備えても構わない。なお、実際には、開口絞り３２は、例えば撮影光学系３１の複数枚のレンズの間に設けられる。
【００１０】
レンズ駆動部３３及び絞り駆動部３５の各々は、例えば、ステッピングモータ、超音波モータ、ＤＣモータ等によって構成される。レンズ駆動部３３は、撮影光学系３１の駆動制御を行う。例えば、レンズ駆動部３３は、レンズ制御部３７から出力される信号に基づき、フォーカスレンズを光軸Ｌの方向に進退移動させて撮影光学系３１による被写体像の結像位置を変化させる。また、絞り駆動部３５は、レンズ制御部３７から出力される信号に基づき、開口絞り３２を駆動して開口径を変化させる。なお、レンズ駆動部３３は、撮影光学系３１がズームレンズや防振レンズを含む場合には、それらの駆動源を備えて、それぞれズームレンズや防振レンズを駆動してもよい。この場合、レンズ駆動部３３は、レンズ制御部３７から出力される信号に基づいて、ズームレンズを光軸Ｌ方向に移動させる。また、レンズ駆動部３３は、レンズ制御部３７から出力される信号に基づき、防振レンズを光軸Ｌと交差する方向に移動させる。
またレンズ駆動部３３及び絞り駆動部３５はステッピングモータ、超音波モータ、ＤＣモータ等を駆動する不図示の駆動回路（駆動ＩＣ等）を含んでも構わない。
（【００１１】以降は省略されています）
