公開番号2025071407
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181538
出願日2023-10-23
発明の名称複合ケーブルの製造方法
出願人矢崎総業株式会社
代理人個人,個人
主分類H01B 13/12 20060101AFI20250428BHJP(基本的電気素子)
要約【課題】部品点数及び重量の増加を抑えることが可能な複合ケーブルの製造方法を提供する。
【解決手段】導体を絶縁体で被覆した被覆電線を複数本結合させた複合ケーブルの製造方法であって、複数本の被覆電線を隣接配置する第1工程と、圧力印加治具によって、第1工程において隣接配置された複数本の被覆電線が互いに押し付け合う方向に圧力印加状態とする第2工程と、第2工程において圧力印加状態とされた複数本の被覆電線を超臨界状態の二酸化炭素雰囲気に所定時間以上曝す第3工程とを備える。
【選択図】図3
特許請求の範囲【請求項１】
導体を絶縁体で被覆した被覆電線を複数本結合させた複合ケーブルの製造方法であって、
複数本の被覆電線を隣接配置する第１工程と、
圧力印加治具によって、前記第１工程において隣接配置された複数本の被覆電線が互いに押し付け合う方向に圧力印加状態とする第２工程と、
前記第２工程において圧力印加状態とされた複数本の被覆電線を超臨界状態の二酸化炭素雰囲気に所定時間以上曝す第３工程と、
を備えることを特徴とする複合ケーブルの製造方法。
続きを表示（約 86 文字）【請求項２】
前記第３工程において超臨界状態とされた二酸化炭素を回収する第４工程を備える
ことを特徴とする請求項１に記載の複合ケーブルの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複合ケーブルの製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、複数の電線を撚ったうえでテープ部材を螺旋状に巻き付けた複合ケーブルが提案されている（特許文献１参照）。また、内部に複数の電線を収納可能であって内周面に接着剤層を備えた熱収縮チューブが提案されている（特許文献２参照）。このような熱収縮チューブを利用して複合ケーブルを形成することもできる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８５９号公報
特開２０２１－５７９５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１，２に記載の技術では、複合ケーブルを製造するにあたり、テープ部材や熱収縮チューブが必要となることから、部品点数及び重量の増加を招いてしまう。
【０００５】
本発明はこのような従来の課題を解決するためになされたものであり、その目的とするところは、部品点数及び重量の増加を抑えることが可能な複合ケーブルの製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本開示に係る複合ケーブルの製造方法は、導体を絶縁体で被覆した被覆電線を複数本結合させた複合ケーブルの製造方法であって、複数本の被覆電線を隣接配置する第１工程と、圧力印加治具によって、前記第１工程において隣接配置された複数本の被覆電線が互いに押し付け合う方向に圧力印加状態とする第２工程と、前記第２工程において圧力印加状態とされた複数本の被覆電線を超臨界状態の二酸化炭素雰囲気に所定時間以上曝す第３工程と、を備える。
【発明の効果】
【０００７】
本開示によれば、部品点数及び重量の増加を抑えることが可能な複合ケーブルの製造方法を提供することができる。
【図面の簡単な説明】
【０００８】

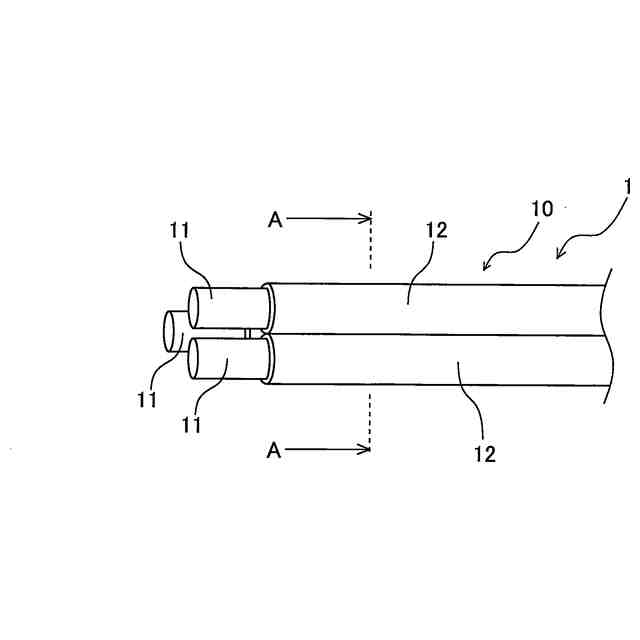

本実施形態に係る複合ケーブルを示す斜視図である。

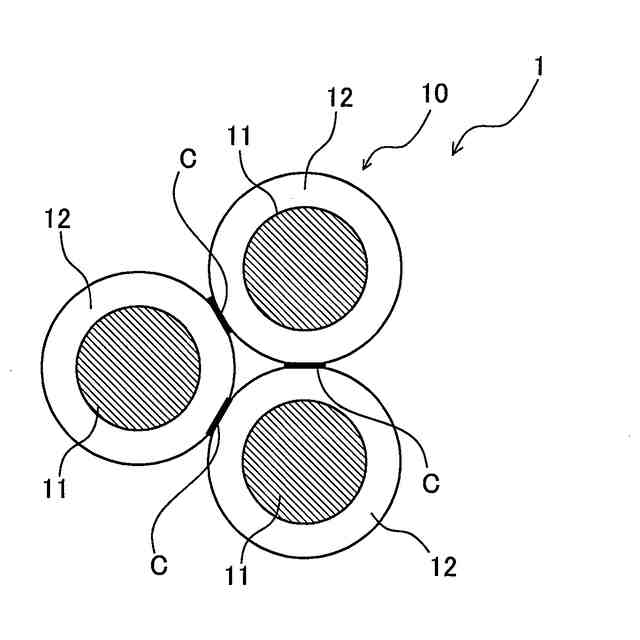

図１に示したＡ－Ａ断面図である。

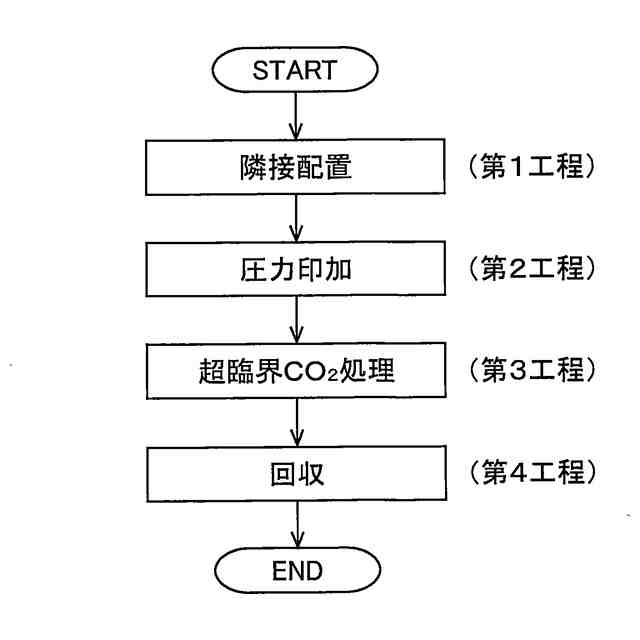

本実施形態に係る複合ケーブルの製造方法を示す工程図である。

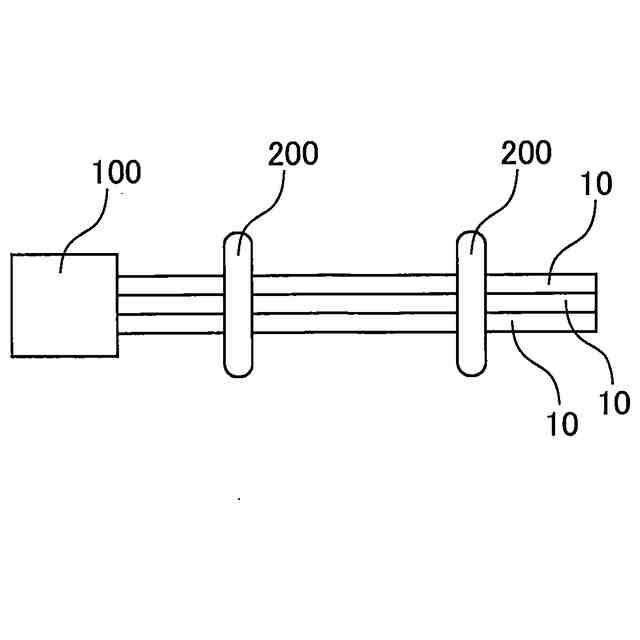

図３に示した第２工程の様子を示す概略構成図である。

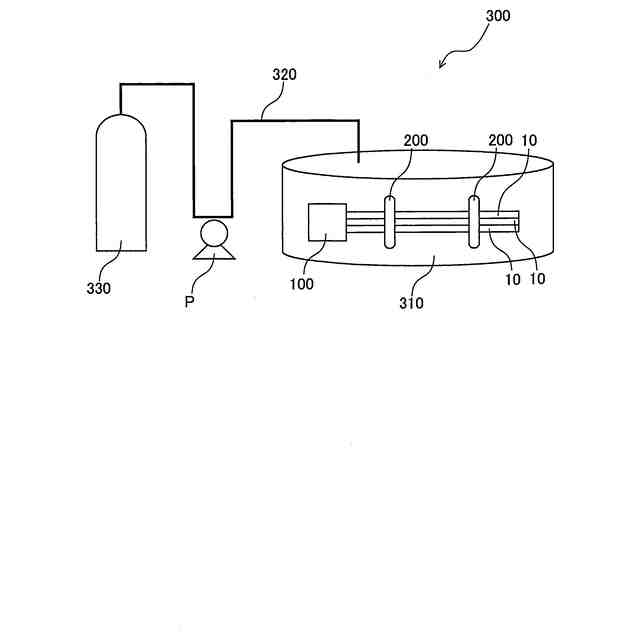

図３に示した第３工程の様子を示す概略構成図である。
【発明を実施するための形態】
【０００９】
以下、本発明を好適な実施形態に沿って説明する。なお、本発明は以下に示す実施形態に限られるものではなく、本発明の趣旨を逸脱しない範囲において適宜変更可能である。また、以下に示す実施形態においては、一部構成の図示や説明を省略している箇所があるが、省略された技術の詳細については、以下に説明する内容と矛盾が発生しない範囲内において、適宜公知又は周知の技術が適用されていることはいうまでもない。
【００１０】
図１は、本実施形態に係る複合ケーブルを示す斜視図であり、図２は、図１に示したＡ－Ａ断面図である。図１及び図２に示すように、本実施形態に係る複合ケーブル１は、導体１１を絶縁体１２で被覆した被覆電線１０を複数本結合させたもので構成されている。
（【００１１】以降は省略されています）
