発明の名称シート状磁性部材及びその製造方法
出願人株式会社プロテリアル
代理人
主分類H01F 1/16 20060101AFI20250430BHJP(基本的電気素子)
要約【課題】厚さ及び面積において大型の磁性シートを構成する場合に、反りの課題を解決するシート状磁性部材を提供する。
【解決手段】磁性薄帯が3層以上積層された積層基体を複数個備え、複数の積層基体が、長辺が隣り合って短辺が延びる方向に板形状に並んで配置され、かつ、積層基体が積層方向に複数個積み重ねて配置されているパネル基体を複数個備え、複数の前記パネル基体が、前記長辺に沿う辺が隣り合って前記短辺が延びる方向に板形状に並んで配置され、前記積層基体は、前記磁性薄帯の自由凝固面とロール接触面との向きが揃っていて、前記磁性薄帯の自由凝固面とロール接触面との向きを前記積層基体の積層向きとし、前記パネル基体は、第1の積層基体の積層向きと、前記第1の積層基体に積層方向で隣り合う第2の積層基体の積層向きと、が反転しているシート状磁性部材。

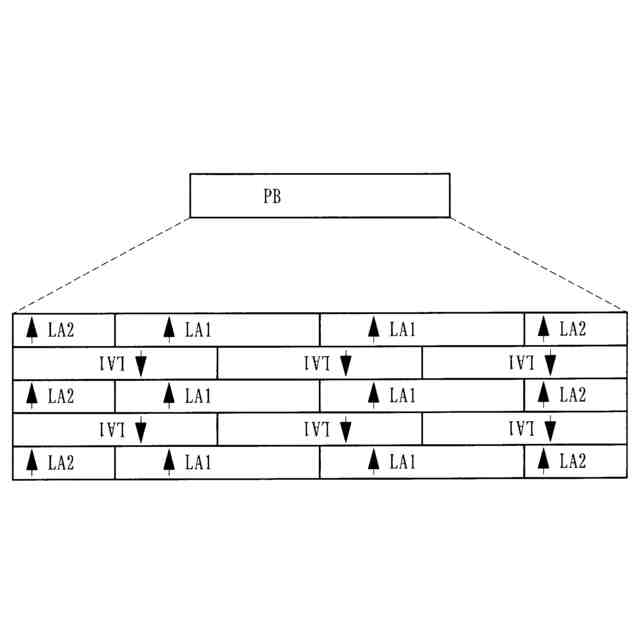

【選択図】図5

特許請求の範囲【請求項１】
短辺と長辺とを有する帯状に形成された磁性薄帯が３層以上積層された積層基体を複数個備え、

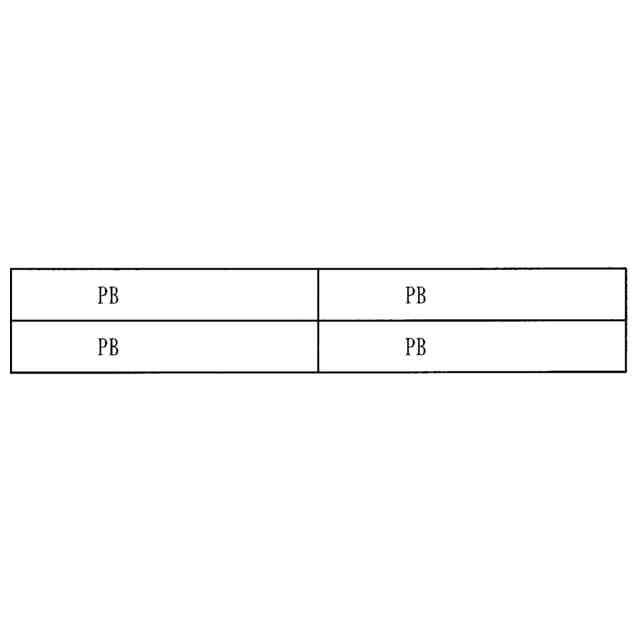

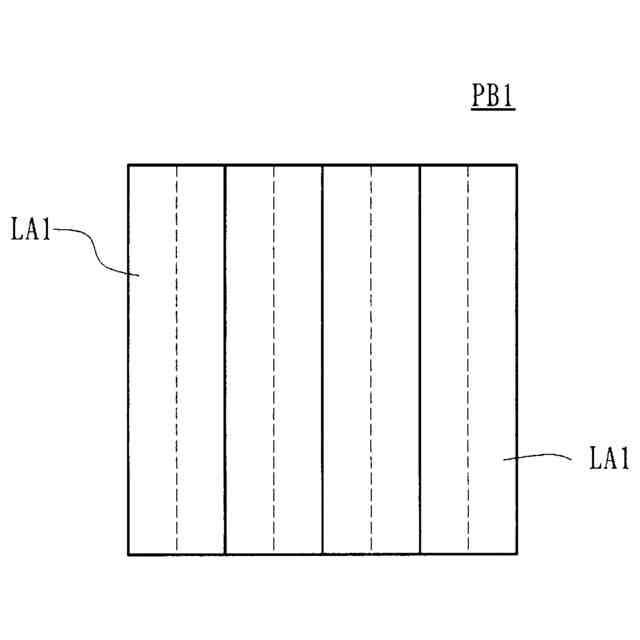

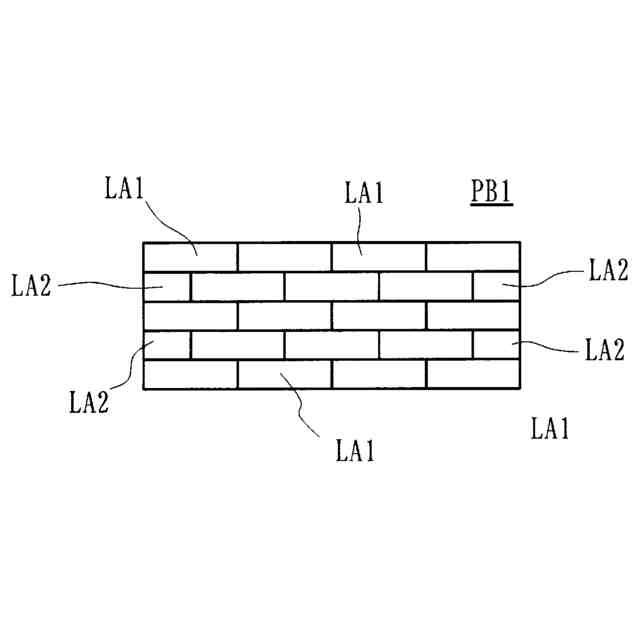

複数の前記積層基体が、前記長辺が隣り合って前記短辺が延びる方向に板形状に並んで配置され、かつ、前記積層基体が積層方向に複数個積み重ねて配置されているパネル基体を複数個備え、

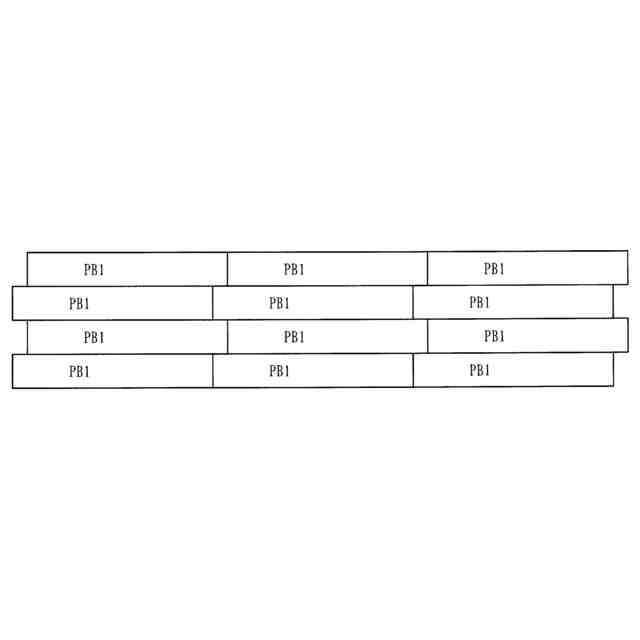

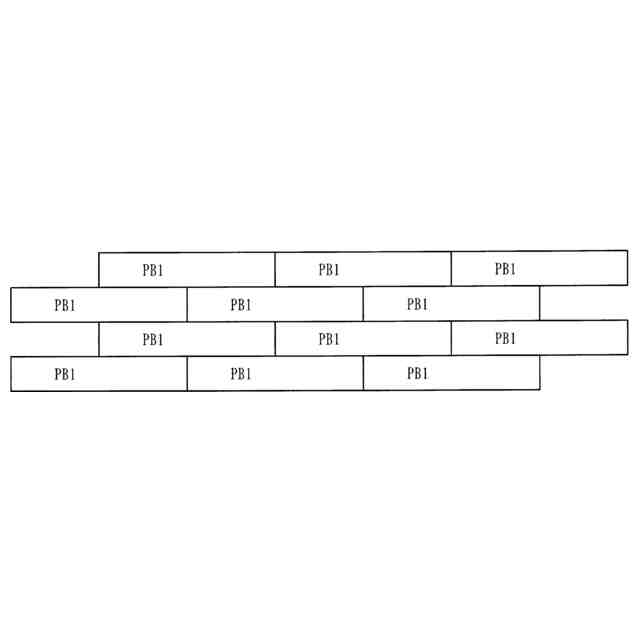

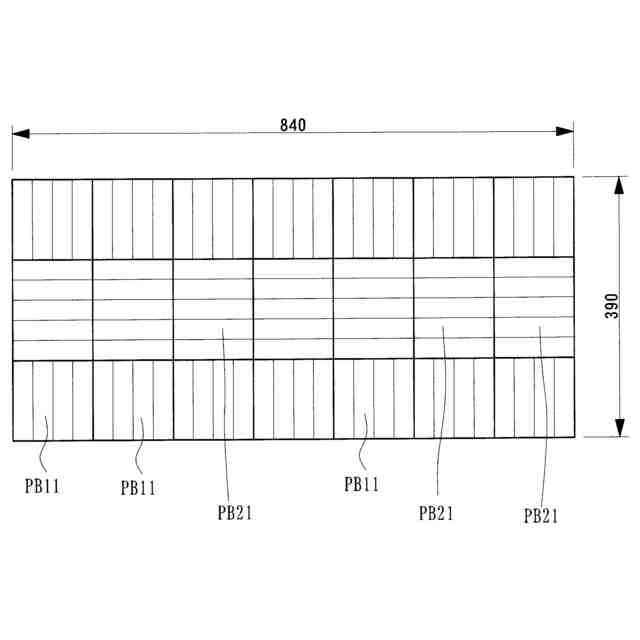

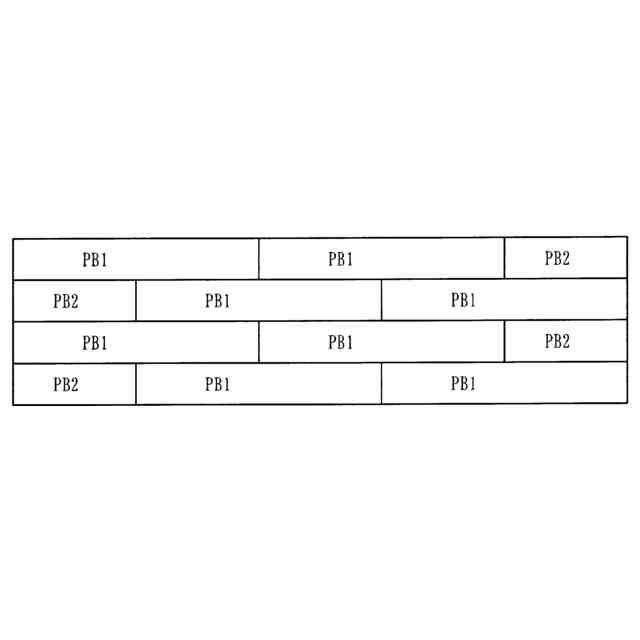

複数の前記パネル基体が、前記長辺に沿う辺が隣り合って前記短辺が延びる方向に板形状に並んで配置されたシート状磁性部材であり、
前記パネル基体は前記磁性薄帯が１５層以上積層され、
前記シート状磁性部材は前記磁性薄帯が４０層以上積層され、
前記積層基体は、前記磁性薄帯の自由凝固面とロール接触面との向きが揃っていて、前記磁性薄帯の自由凝固面とロール接触面との向きを前記積層基体の積層向きとし、

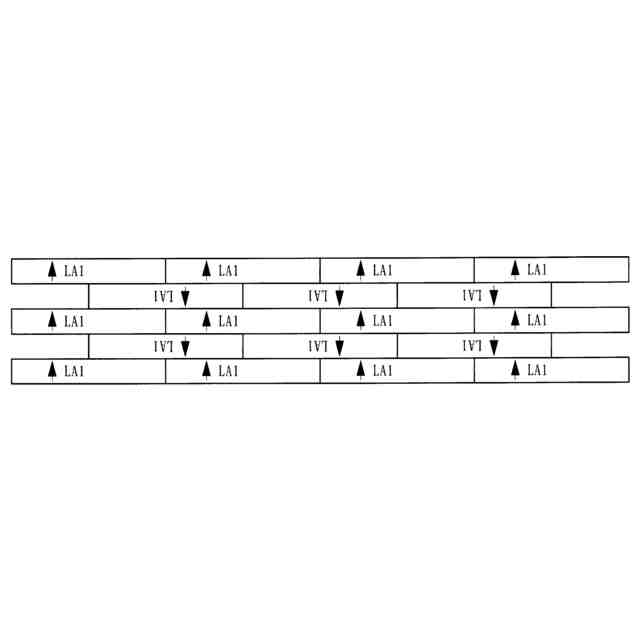

前記パネル基体は、第１の積層基体の積層向きと、前記第１の積層基体に積層方向で隣り合う第２の積層基体の積層向きと、が反転しているシート状磁性部材。
続きを表示（約 1,100 文字）【請求項２】
前記パネル基体が積層方向に複数個積み重ねて配置されている請求項１に記載のシート状磁性部材。
【請求項３】
前記磁性薄帯がナノ結晶合金薄帯であり、
前記ナノ結晶合金薄帯は、複数の小片に分割されている請求項１に記載のシート状磁性部材。
【請求項４】
前記積層基体における隣接する前記磁性薄帯の間には、帯状に形成された支持体、及び、前記支持体における第１面および第２面に設けられた粘着剤を有する粘着層が設けられている請求項１に記載のシート状磁性部材。
【請求項５】
前記積層基体が積層された方向において、隣接する前記積層基体の間には、帯状に形成された支持体、及び、前記支持体における第１面および第２面に設けられた粘着剤を有する粘着層が２層配置されている請求項１に記載のシート状磁性部材。
【請求項６】
前記パネル基体が積層された方向において、隣接する前記パネル基体の間には、帯状に形成された支持体、及び、前記支持体における第１面および第２面に設けられた粘着剤を有する粘着層が２層配置されている請求項１に記載のシート状磁性部材。
【請求項７】
前記シート状磁性部材における最上層及び最下層に樹脂シートが設けられている請求項１に記載のシート状磁性部材。
【請求項８】
短辺と長辺とを有する帯状に形成された磁性薄帯を３層以上積層して積層基体を構成し、
複数の前記積層基体を前記長辺が隣り合って前記短辺が延びる方向に板形状に並んで配置し、かつ、前記積層基体が積層方向に複数個積み重ねて配置してパネル基体を構成し、
複数の前記パネル基体を、前記長辺に沿う辺が隣り合って前記短辺が延びる方向に板形状に並んで配置してシート状磁性部材を構成するシート状磁性部材の製造方法であって、
前記パネル基体は前記磁性薄帯が１５層以上積層され、
前記シート状磁性部材は前記磁性薄帯が４０層以上積層され、
前記積層基体は、前記磁性薄帯の自由凝固面とロール接触面との向きが揃って積層され、前記磁性薄帯の自由凝固面とロール接触面との向きを前記積層基体の積層向きとし、
前記パネル基体は、第１の積層基体の積層向きと、前記第１の積層基体に積層方向で隣り合う第２の積層基体の積層向きと、が反転するように積み重ねられているシート状磁性部材の製造方法。
【請求項９】
前記パネル基体を積層方向に複数個積み重ねる請求項８に記載のシート状磁性部材の製造方法。
【請求項１０】
前記磁性薄帯がナノ結晶合金薄帯であり、
前記ナノ結晶合金薄帯は、複数の小片に分割されている請求項８に記載のシート状磁性部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、磁心やインダクタや磁気シールド等に用いられるシート状磁性部材及びその製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、給電側と受電側の両方に伝送コイルを設け、電磁誘導を利用した電力伝送によって充電する非接触充電が注目されている。非接触充電において、給電装置の一次伝送コイルに発生した磁束は給電装置と受電装置の筐体を介して受電装置の二次伝送コイルに起電力を発生させることで給電が行われる。
【０００３】
非接触充電は、例えば、タブレット型情報端末や、ミュージックプレイヤーや、スマートフォンや、携帯電話等の電子機器に対して普及し始めている。また、非接触充電は、上述以外の電子機器や、電気自動車や、ドローンに適用可能な技術である。また、フォークリフト、ＡＧＶ（ＡｕｔｏｍａｔｅｄＧｕｉｄｅｄＶｅｈｉｃｌｅ）等の運搬車、鉄道、路面電車等にも適用可能な技術である。
【０００４】
非接触充電において、上述の伝送コイル（給電側及び受電側）に磁性シートを組み合わせることがある。この磁性シートは、主に、非接触充電の伝送効率を向上させるため、及び非接触充電回路から他の回路への磁束の漏洩を防ぐ（磁気シールド）ために用いられる。上述の磁性シートを製造する方法として、種々の方法が提案されている（例えば、特許文献１から３参照。）。特許文献１から３には、Ｑ値の向上または渦電流損の低減を目的とした、磁性シートに含まれる薄板状磁性体や、非晶質合金またはナノ結晶合金のリボン等（以下「合金薄帯」とも表記する。）を複数に分割する工程を含む製造方法が開示されている。
【０００５】
特許文献１には、シート基材上に設けられた接着層に合金薄帯を接着して磁性シートを形成する工程と、合金薄帯をシート基材に接着された状態を維持しつつ、外力により合金薄帯を複数に分割する工程を有する製造方法が開示されている。
【０００６】
特許文献２には、合金薄帯を熱処理した後、フレーク処理して合金薄帯を多数の細片に分離したり、合金薄帯にクラックを形成したりする磁性シートの製造方法が開示されている。磁性シートには複数の合金薄帯が積層され、複数の合金薄帯の間には接着層または両面テープが配置された構成が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００８－１１２８３０号公報
特表２０１５－５０５１６６号公報
特表２０１９－５２２３５５号公報
中国実用新案公告第２０９０８７５２７号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００８】
非接触充電は種々の用途が検討されている。例えば、その一つとして、電気自動車用途がある。電気自動車に搭載する部品は、軽量であることが好ましい。ナノ結晶合金薄帯は、他の磁性材料、例えばフェライト材料に比べ、薄型化が可能な材料である。そのため、電気自動車に搭載される磁性シートは、ナノ結晶合金薄帯を用いた磁性シートが好ましい。
また、電気自動車用の非接触充電においては、携帯電話等の電子機器に比較し、伝送する電力が大きく、伝送コイルも大きくなる。このような用途の磁性シートには、扱う磁束密度を上げるためにナノ結晶合金薄帯を多層に積層して、ナノ結晶合金薄帯の全体の厚さを厚くすることや、対応させるコイルの大きさに合わせて広い面積の磁性シートが求められる。
【０００９】
特許文献３には、ナノ結晶合金薄帯を板形状に並べ、積層する技術が記載されている。また、特許文献４には、非晶質ナノ結晶モノマーを並べた非晶質ナノ結晶モノマー板を積層した構造が記載されている。
このように、ナノ結晶合金薄帯を用いた磁性シートにおいて、厚さ及び面積において、大型化する試みは行われている。しかしながら、実際に、厚さ及び面積において大型の磁性シートを構成する場合、反りの課題が生じることが分かった。
【００１０】
本開示は、厚さ及び面積において大型の磁性シートを構成する場合に、反りの課題を解決するシート状磁性部材を提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
