公開番号2025072759
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183063
出願日2023-10-25
発明の名称画像形成装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 1/00 20060101AFI20250501BHJP(電気通信技術)
要約【課題】カバーが媒体支持部又は媒体に不具合を生じさせるおそれがある。
【解決手段】画像形成装置は、原稿を読み取るスキャナーユニットと、スキャナーユニットを覆うスキャナーカバーと、媒体に印刷を行う印刷部と、媒体を載せるペーパーサポートと、ペーパーサポートに載せられた媒体を、印刷部へ搬送する自動給紙部と、スキャナーカバーと同一面となるように、自動給紙部を覆うことが可能なカバーと、スキャナーカバーの回転軸に近い側を中心に、カバーを回転可能なヒンジ部と、を備え、カバーを所定の角度回転させる開動作に伴い、ヒンジ部が上昇し、スキャナーユニットに形成された凹部に、カバーの一方の端の突起部が係合し保持される。
【選択図】図4
特許請求の範囲【請求項１】
原稿を読み取るスキャナーユニットと、
前記スキャナーユニットを覆うスキャナーカバーと、
媒体に印刷を行う印刷部と、
前記媒体を載せるペーパーサポートと、
前記ペーパーサポートに載せられた前記媒体を、前記印刷部へ搬送する自動給紙部と、
前記スキャナーカバーと同一面となるように、前記自動給紙部を覆うことが可能なカバーと、
前記スキャナーカバーの回転軸に近い側を中心に、前記カバーを回転可能なヒンジ部と、を備え、
前記カバーを所定の角度回転させる開動作に伴い、前記ヒンジ部が上昇し、前記スキャナーユニットに形成された凹部に、前記カバーの一方の端の突起部が係合し保持される、画像形成装置。
続きを表示（約 440 文字）【請求項２】
前記凹部はすり鉢状に形成される、請求項１に記載の画像形成装置。
【請求項３】
前記ヒンジ部及び前記突起部は、前記原稿の幅方向の互いに離れた位置に複数配置される、請求項１に記載の画像形成装置。
【請求項４】
前記所定の角度は鋭角である、請求項１に記載の画像形成装置。
【請求項５】
前記ヒンジ部は重力方向に引き込む圧縮バネと共に構成される、請求項１に記載の画像形成装置。
【請求項６】
前記カバーは、前記スキャナーカバーが回転して前記カバーに接触しても、開いた状態で保持される、請求項１に記載の画像形成装置。
【請求項７】
前記カバーは、前記スキャナーユニットが回転しても、前記ペーパーサポートと接触しない、請求項１に記載の画像形成装置。
【請求項８】
前記カバーに一定以上の力が加わると、前記カバーはさらに１８０度まで回転可能である、請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、スキャナー部を開ける動作に伴って、自動給紙部としてのピックアップローラー等を覆うカバーが、給紙トレイ、又は、媒体の表面に触れながら移動する画像形成装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１６０５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の画像形成装置は、カバーが、媒体支持部、又は、媒体に接触してしまう。その結果、カバーが接触して、媒体支持部、又は、媒体に不具合を生じさせるおそれがある。
【課題を解決するための手段】
【０００５】
画像形成装置は、原稿を読み取るスキャナーユニットと、媒体に印刷を行う印刷部と、前記スキャナーユニットを覆うスキャナーカバーと、前記媒体を載せるペーパーサポートと、前記ペーパーサポートに載せられた前記媒体を、前記印刷部へ搬送する自動給紙部と、前記スキャナーカバーと同一面となるように、前記自動給紙部を覆うことが可能なカバーと、前記スキャナーカバーの回転軸に近い側を中心に、前記カバーを回転可能なヒンジ部と、を備え、前記カバーを所定の角度回転させる開動作に伴い、前記ヒンジ部が上昇し、前記スキャナーユニットに形成された凹部に、前記カバーの一方の端の突起部が係合し保持される。
【図面の簡単な説明】
【０００６】

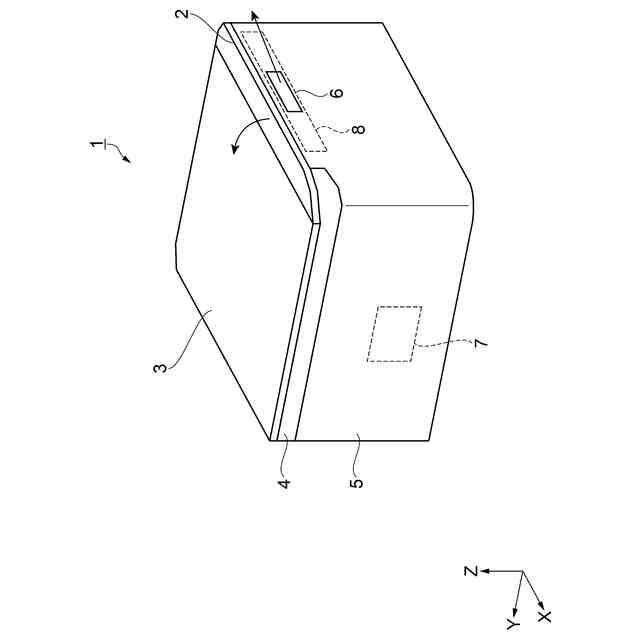

斜め後方から見た画像形成装置を示す斜視図。

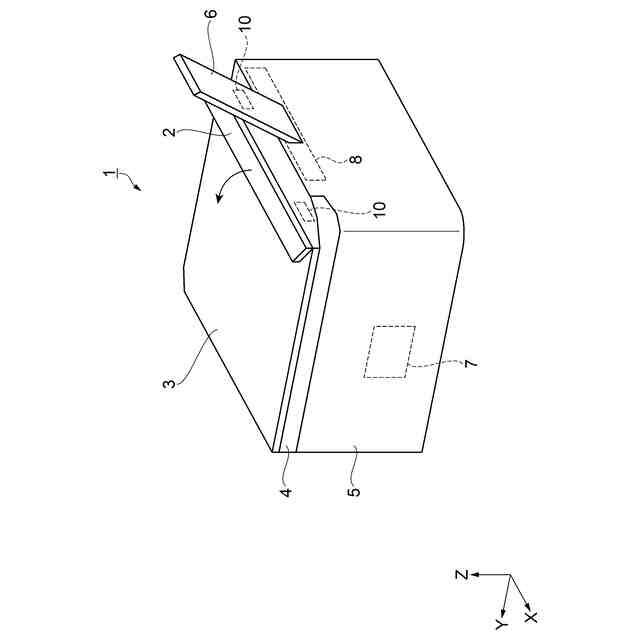

媒体支持部を引き出し、カバーを開いたときの画像形成装置を示す斜視図。

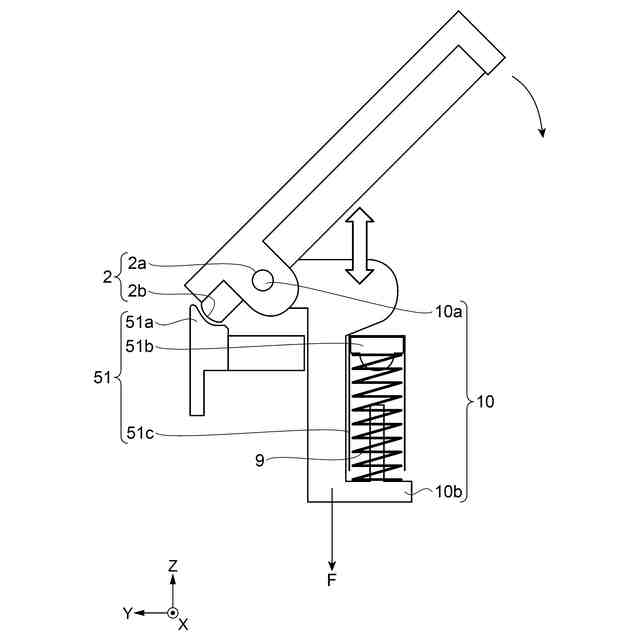

カバー及びヒンジ部を中心に示す断面図。

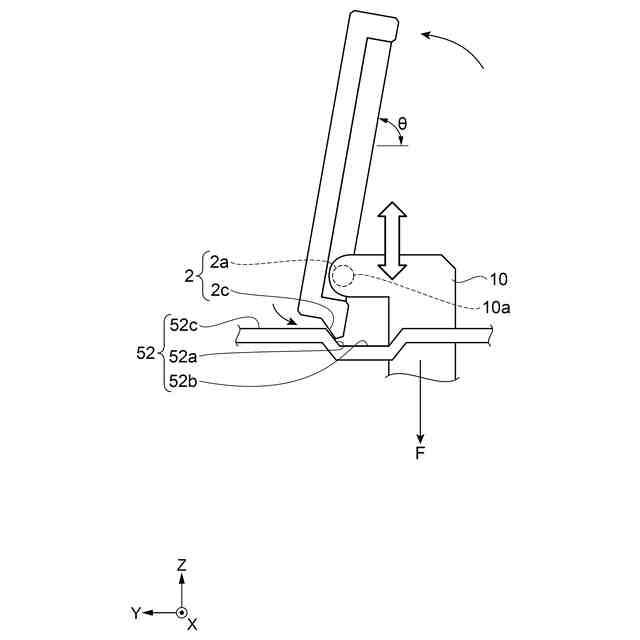

カバーが、凹部と係合する部分を中心に示す断面図。
図２に示す画像形成装置の断面図。

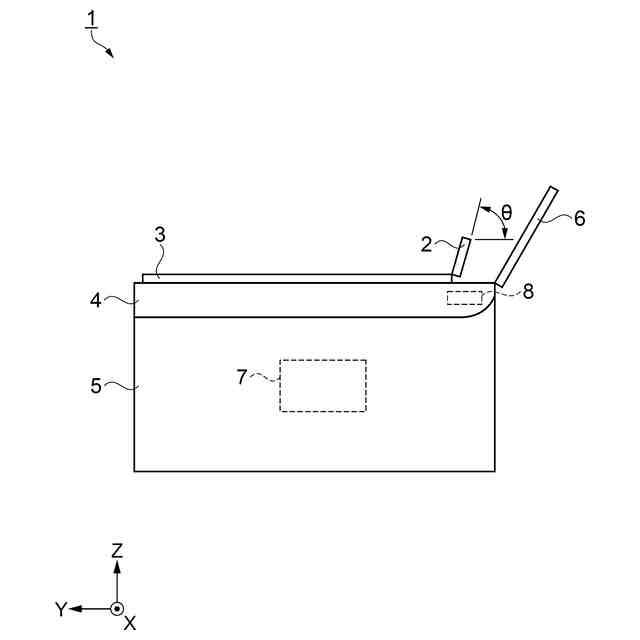

図５に示す画像形成装置に対して、カバーが凹部と係合するときの断面図。

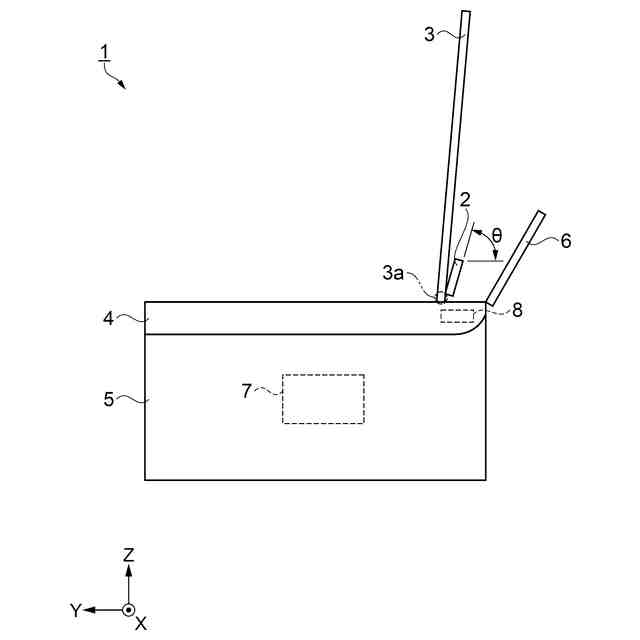

図６に示す画像形成装置に対して、原稿カバーが開いたときの断面図。

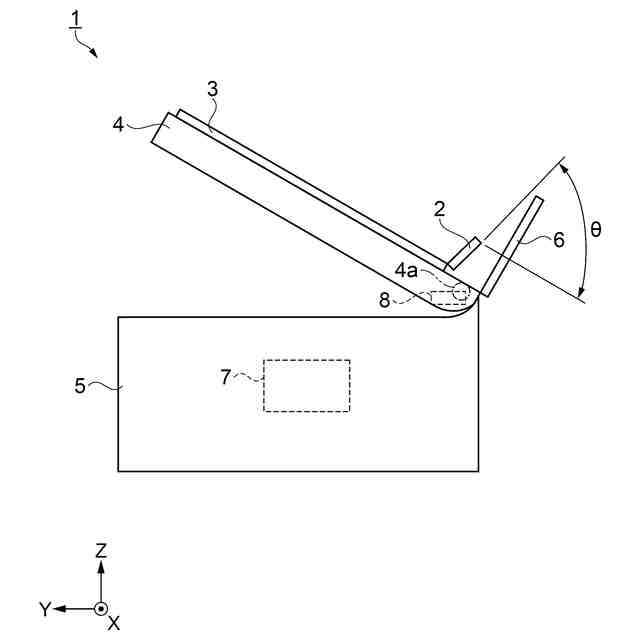

図６に示す画像形成装置に対して、スキャナー部が開いたときの断面図。
【発明を実施するための形態】
【０００７】
以下、実施形態について、図を参照しながら説明していく。なお、図中における方向を、三次元座標系を用いて説明する。説明の便宜上、Ｚ軸の正方向を上方向、上方、又は単に上と称し、負方向を下方向、下方、又は単に下と称し、Ｘ軸の正方向を右方向、右方、又は単に右と称し、負方向を左方向、左方、又は単に左と称し、Ｙ軸の正方向を前方向、前方、又は単に前と称し、負方向を後方向、後方、又は単に後と称して説明する。なお、下方向は重力方向でもある。
【０００８】
１.画像形成装置の構成
図１に示すように、画像形成装置１は、スキャナーユニットであるスキャナー部４、プリンターユニットである印刷部７、オートシートフィーダー（Automatic Sheet Feeder）である自動給紙部８を含んで構成される。
印刷部７はケース５内に収容される。スキャナーカバーである原稿カバー３はスキャナー部４を覆うことが可能である。原稿カバー３はスキャナー部４に開閉可能に取り付けられる。スキャナー部４はケース５に開閉可能に取り付けられる。カバー２は自動給紙部８を覆うことが可能である。原稿カバー３、及び、カバー２は、スキャナー部４に開閉可能に搭載される。
カバー２及び原稿カバー３が閉じた状態において、カバー２は、原稿カバー３と同一面となるように構成される。
【０００９】
ユーザーは、原稿（図示省略）をスキャンする際、原稿カバー３を開いて、スキャナー部４の原稿台（図示省略）に載置する。
又は、図２に示すように、ユーザーは、カバー２を開いて自動給紙部８を露出させ、ペーパーサポートである媒体支持部６をケース５から引き出して媒体を載せる。後述のように、カバー２は、閉じた状態を基準に、反時計回りに１８０度まで開くことができる。自動給紙部８は、ピックアップローラー及び分離ローラー（いずれも図示省略）を有する。自動給紙部８は、媒体支持部６に載せられた複数の媒体を、１枚ずつ印刷部７へ搬送することができる。
なお、原稿は所定サイズのシートである。また、原稿台は光を透過するようにガラス板などで構成される。
【００１０】
図２に示すように、カバー２は、原稿の幅方向である左右方向に１つずつ備えられたヒンジ（Hinge）部１０により回転可能である。ヒンジ部１０に対応する位置において、後述のカバー２の第１端部２ｂ、第２端部２ｃも設けられる。
ヒンジ部１０、及び、カバー２の第１端部２ｂ、第２端部２ｃは、１つだけ備えられてもよく、それぞれ原稿の幅方向に離れた位置に複数備えられてもよい。
（【００１１】以降は省略されています）
