特許ウォッチ

公開番号2025073362
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184080
出願日2023-10-26
発明の名称電子機器、情報処理システム、及び情報表示方法
出願人シャープ株式会社
代理人個人,個人,個人
主分類G09G 5/00 20060101AFI20250502BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】第1アクセス情報に基づいて生成される第1コード情報の表示に割り当てられた第1領域が必要性能を満たさない場合であっても、第1コード情報が正しく表示できない又はこの第1コード情報を端末装置等が正しく読み取れないこと等の不具合が回避可能な電子機器等を提供する。
【解決手段】電子機器は、表示部と第1取得部と判定部と第2取得部と表示制御部とを備える。第1取得部は、第1アクセス情報と、第1領域の表示性能を示す第1表示性能情報とを取得する。判定部は、第1アクセス情報に基づいて生成される第1コード情報の表示に必要な性能を第1領域が満たすか否かを判定する。第2取得部は、第2外部装置に対して第1アクセス情報の短縮化を要求して、第2アクセス情報を取得する。表示制御部は、第1領域が第1必要性能を満たさないと判定された場合は、第2アクセス情報に基づいて生成された第2コード情報を第1領域に表示させる。

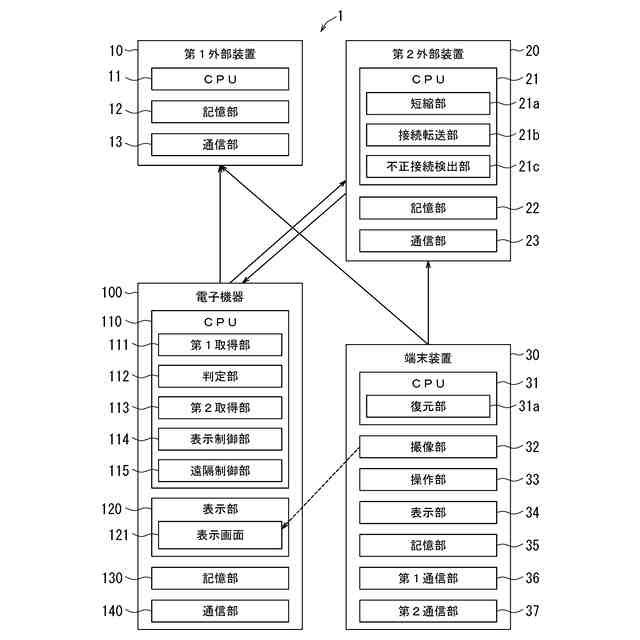

【選択図】図1
特許請求の範囲【請求項１】
表示画面を有する表示部と、

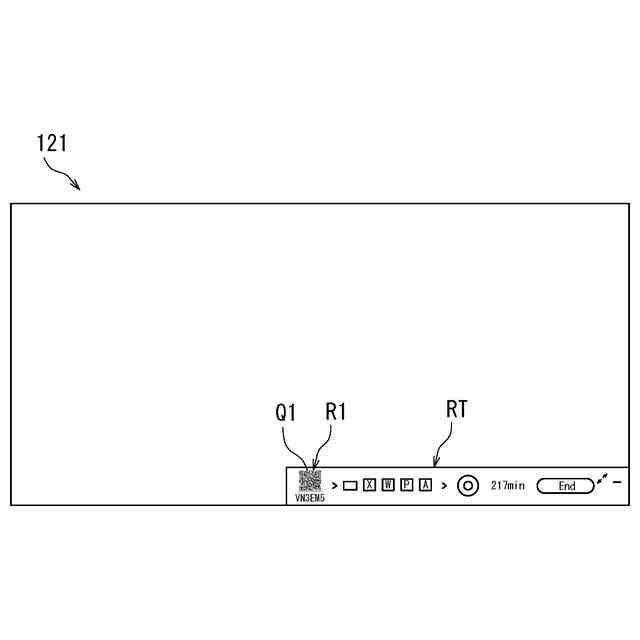

第１外部装置へ接続するための第１アクセス情報と、前記表示画面の一部に割り当てられた第１領域の表示性能を示す第１表示性能情報とを取得する第１取得部と、
前記第１アクセス情報に基づいて生成される第１コード情報を表示するために必要な第１必要性能を、前記第１領域が満たすか否かを前記第１表示性能情報に基づいて判定する判定部と、
第２外部装置に対して前記第１アクセス情報の短縮化を要求して、前記第１アクセス情報が短縮化された第２アクセス情報を前記第２外部装置から取得する第２取得部と、

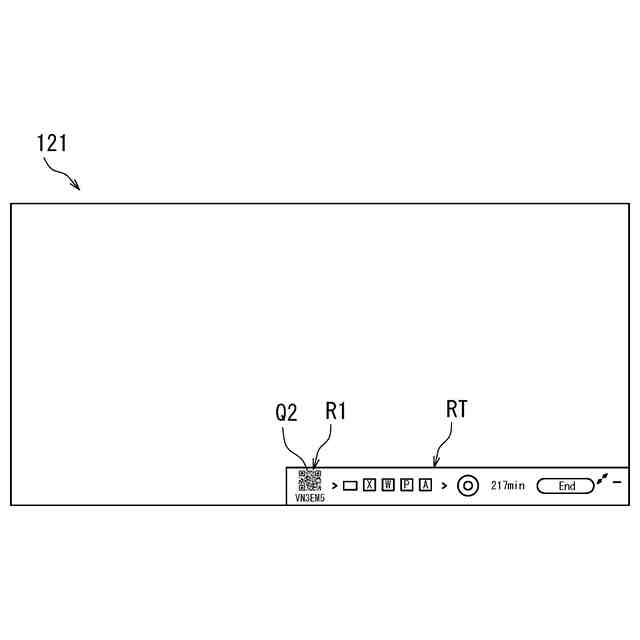

前記判定部によって前記第１領域が前記第１必要性能を満たさないと判定された場合は、前記第２アクセス情報に基づいて生成された第２コード情報を前記第１領域に表示させる表示制御部と
を備える、電子機器。
続きを表示（約 1,700 文字）【請求項２】
前記第１表示性能情報は、前記表示画面の解像度と前記第１領域のサイズとを含む、請求項１に記載の電子機器。
【請求項３】
前記第１アクセス情報は、前記第１外部装置のインターネット上の場所を示す第１ＵＲＬを含み、
前記第２アクセス情報は、前記第１ＵＲＬが短縮された第２ＵＲＬを含む、請求項１又は請求項２に記載の電子機器。
【請求項４】

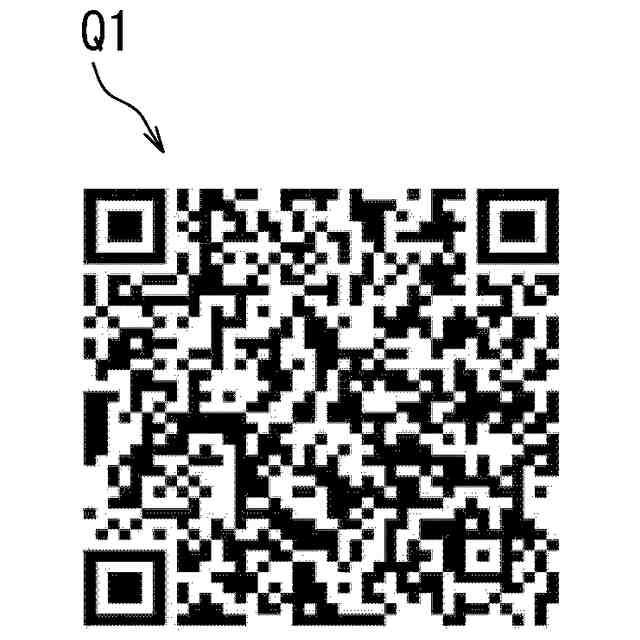

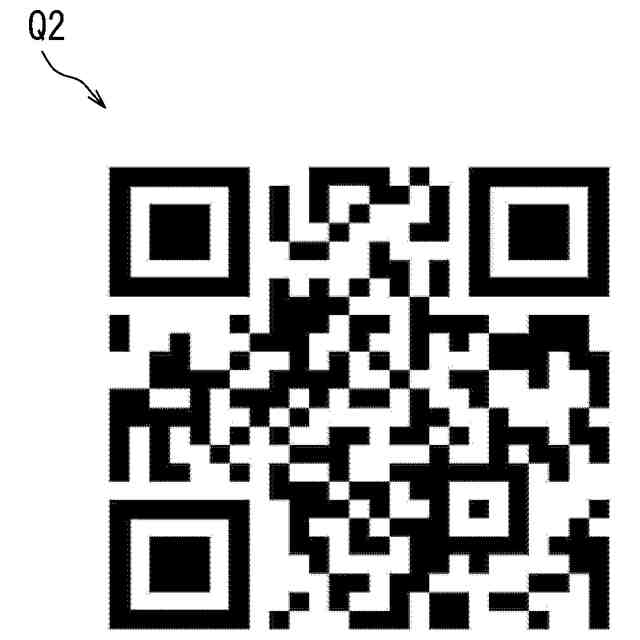

前記第１コード情報及び前記第２コード情報は、いずれも二次元コードを含む、請求項１又は請求項２に記載の電子機器。
【請求項５】

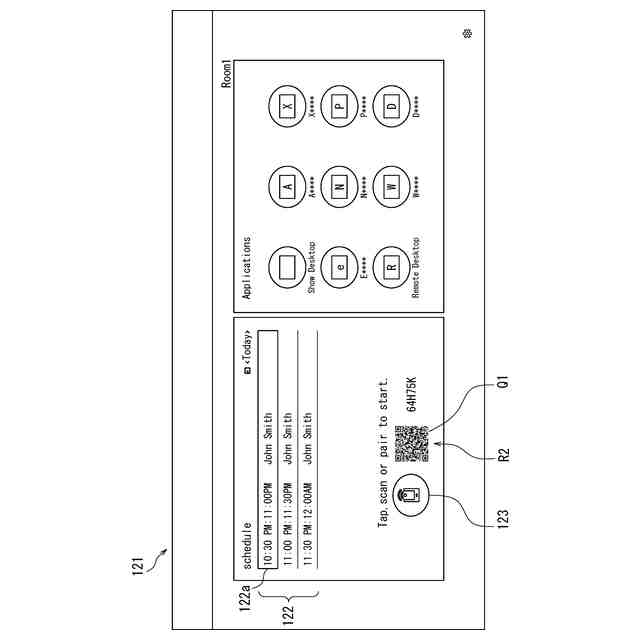

前記第１取得部は、１以上の電子会議の会議情報を取得するとともに、前記会議情報の一覧表示における前記電子会議毎に前記表示画面の一部に割り当てられた第２領域の表示性能を示す第２表示性能情報を取得し、
前記会議情報は、前記第１アクセス情報を含み、
前記判定部は、前記第１コード情報を前記第２領域に表示するために必要な第２必要性能を、前記第２領域が満たすか否かを前記第２表示性能情報に基づいて判定し、
前記表示制御部は、前記第２領域が前記第２必要性能を満たさないと判定された場合は、前記第２コード情報を前記第２領域に表示させる、請求項１又は請求項２に記載の電子機器。
【請求項６】

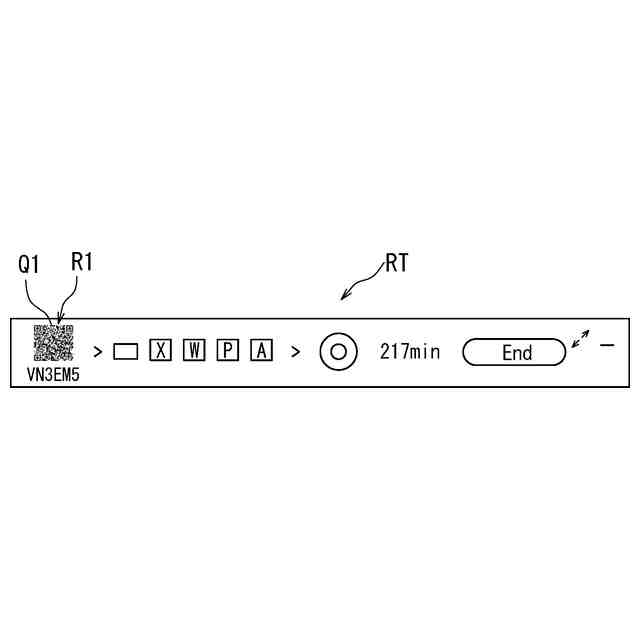

前記第１取得部は、前記第１コード情報と開始された会議のファイルアイコンとを表示するために前記表示画面の一部に割り当てられた第３領域の表示性能を示す第３表示性能情報を取得し、
前記判定部は、前記第１コード情報を前記第３領域に表示するために必要な第３必要性能を、前記第３領域が満たすか否かを前記第３表示性能情報に基づいて判定し、
前記表示制御部は、前記第３領域が前記第３必要性能を満たさないと判定された場合は、前記第２コード情報を前記第３領域に表示させる、請求項５に記載の電子機器。
【請求項７】
端末装置と、請求項１又は請求項２に記載の電子機器とを備える情報処理システムであって、
前記端末装置は、
前記第１領域に表示された前記第１コード情報又は前記第２コード情報を読み取る撮像部と、
読み取られた前記第１コード情報又は前記第２コード情報をアクセス情報に復元する復元部と、
復元された前記アクセス情報に基づいて前記第１外部装置又は前記第２外部装置に接続する第１通信部と
を有する、情報処理システム。
【請求項８】
前記端末装置は、
操作入力を受け付ける操作部と、
前記操作部が受け付けた前記操作入力を前記電子機器に送信する第２通信部と
をさらに有し、
前記電子機器は、前記第２通信部から受信した前記操作入力に基づく制御を行う遠隔制御部をさらに有する、請求項７に記載の情報処理システム。
【請求項９】
請求項１又は請求項２に記載の電子機器と前記第２外部装置とを備える情報処理システムであって、
前記第２外部装置は、
前記第１アクセス情報の短縮化が前記電子機器から要求されると、前記第１アクセス情報を短縮して前記第２アクセス情報を取得するとともに、前記電子機器へ前記第２アクセス情報を返す短縮部と、
前記第１アクセス情報と前記第２アクセス情報とを紐付けて記憶する記憶部と、
前記第２アクセス情報に基づく外部からの接続を、前記第２アクセス情報に紐付けて記憶されている前記第１アクセス情報に基づく接続先へ転送する接続転送部と、
不正の可能性が高い接続を被疑接続として検出する不正接続検出部と、
前記被疑接続が検出された場合は、前記被疑接続の接続元からの接続の前記接続転送部による転送を制限する制御部と
を有する、情報処理システム。
【請求項１０】
前記制御部は、無効となった前記第１アクセス情報と、前記第１アクセス情報に紐付けて記憶されている前記第２アクセス情報とを前記記憶部から削除する、請求項９に記載の情報処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子機器、情報処理システム、及び情報表示方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１に記載されている電子機器は、小型のディスプレイを搭載しており、リダイレクトのための第１のリソース特定情報を表すアクセスコードを作成し、当該作成したアクセスコードをディスプレイに表示する。第１のリソース特定情報は、ディスプレイに表示可能なサイズのアクセスコードに対応したデータ量を持つ。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２２１２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
第１外部装置へ接続するための第１アクセス情報に基づいて生成される第１コード情報を表示画面の一部に割り当てられた領域に表示する場合、第１コード情報が微細になり過ぎると、その領域の表示性能次第で、第１コード情報が正しく表示できない又はこの第１コード情報を端末装置等が正しく読み取れないことに起因する不具合が生じることがあった。
【０００５】
本開示は、第１アクセス情報に基づいて生成される第１コード情報の表示に割り当てられた第１領域が必要性能を満たさない場合であっても、第１コード情報が正しく表示できない又はこの第１コード情報を端末装置等が正しく読み取れないこと等の不具合を回避可能な電子機器、情報処理システム、及び情報表示方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の電子機器は、表示部と、第１取得部と、判定部と、第２取得部と、表示制御部とを備える。前記表示部は、表示画面を有する。前記第１取得部は、第１外部装置へ接続するための第１アクセス情報と、前記表示画面の一部に割り当てられた第１領域の表示性能を示す第１表示性能情報とを取得する。前記判定部は、前記第１アクセス情報に基づいて生成される第１コード情報を表示するために必要な第１必要性能を、前記第１領域が満たすか否かを前記第１表示性能情報に基づいて判定する。前記第２取得部は、第２外部装置に対して前記第１アクセス情報の短縮化を要求して、前記第１アクセス情報が短縮化された第２アクセス情報を前記第２外部装置から取得する。前記表示制御部は、前記判定部によって前記第１領域が前記第１必要性能を満たさないと判定された場合は、前記第２アクセス情報に基づいて生成された第２コード情報を前記第１領域に表示させる。
【０００７】
本開示の情報処理システムは、端末装置と、上述した電子機器とを備える。前記端末装置は、撮像部と、復元部と、第１通信部とを有する。前記撮像部は、前記第１領域に表示された前記第１コード情報又は前記第２コード情報を読み取る。前記復元部は、読み取られた前記第１コード情報又は前記第２コード情報をアクセス情報に復元する。前記第１通信部は、復元された前記アクセス情報に基づいて前記第１外部装置又は前記第２外部装置に接続する。
【０００８】
また、本開示の情報処理システムは、上述した電子機器と、上述した第２外部装置とを備える。前記第２外部装置は、短縮部と、記憶部と、接続転送部と、不正接続検出部と、制御部とを有する。前記短縮部は、前記第１アクセス情報の短縮化が前記電子機器から要求されると、前記第１アクセス情報を短縮して前記第２アクセス情報を取得するとともに、前記電子機器へ前記第２アクセス情報を返す。前記記憶部は、前記第１アクセス情報と前記第２アクセス情報とを紐付けて記憶する。前記接続転送部は、前記第２アクセス情報に基づく外部からの接続を、前記第２アクセス情報に紐付けて記憶されている前記第１アクセス情報に基づく接続先へ転送する。前記不正接続検出部は、不正の可能性が高い接続を被疑接続として検出する。前記制御部は、前記被疑接続が検出された場合は、前記被疑接続の接続元からの接続の前記接続転送部による転送を制限する。
【０００９】
本開示の情報表示方法は、表示画面に情報を表示する。この情報表示方法は、第１外部装置へ接続するための第１アクセス情報と、前記表示画面の一部に割り当てられた前記第１領域の表示性能を示す第１表示性能情報とを取得する工程と、前記第１アクセス情報に基づいて生成される第１コード情報を表示するために必要な第１必要性能を、前記第１領域が満たすか否かを前記第１表示性能情報に基づいて判定する工程と、第２外部装置に対して前記第１アクセス情報の短縮化を要求して、前記第１アクセス情報が短縮化された第２アクセス情報を前記第２外部装置から取得する工程と、前記第１領域が前記第１必要性能を満たさないと判定された場合は、前記第２アクセス情報に基づいて生成された第２コード情報を前記第１領域に表示させる工程とを含む。
【発明の効果】
【００１０】
本開示によれば、第１アクセス情報に基づいて生成される第１コード情報の表示に割り当てられた第１領域が必要性能を満たさない場合であっても、第１コード情報が正しく表示できない又はこの第１コード情報を端末装置等が正しく読み取れないこと等の不具合が回避可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
